Chrysler RG Voyager. Manual - part 323





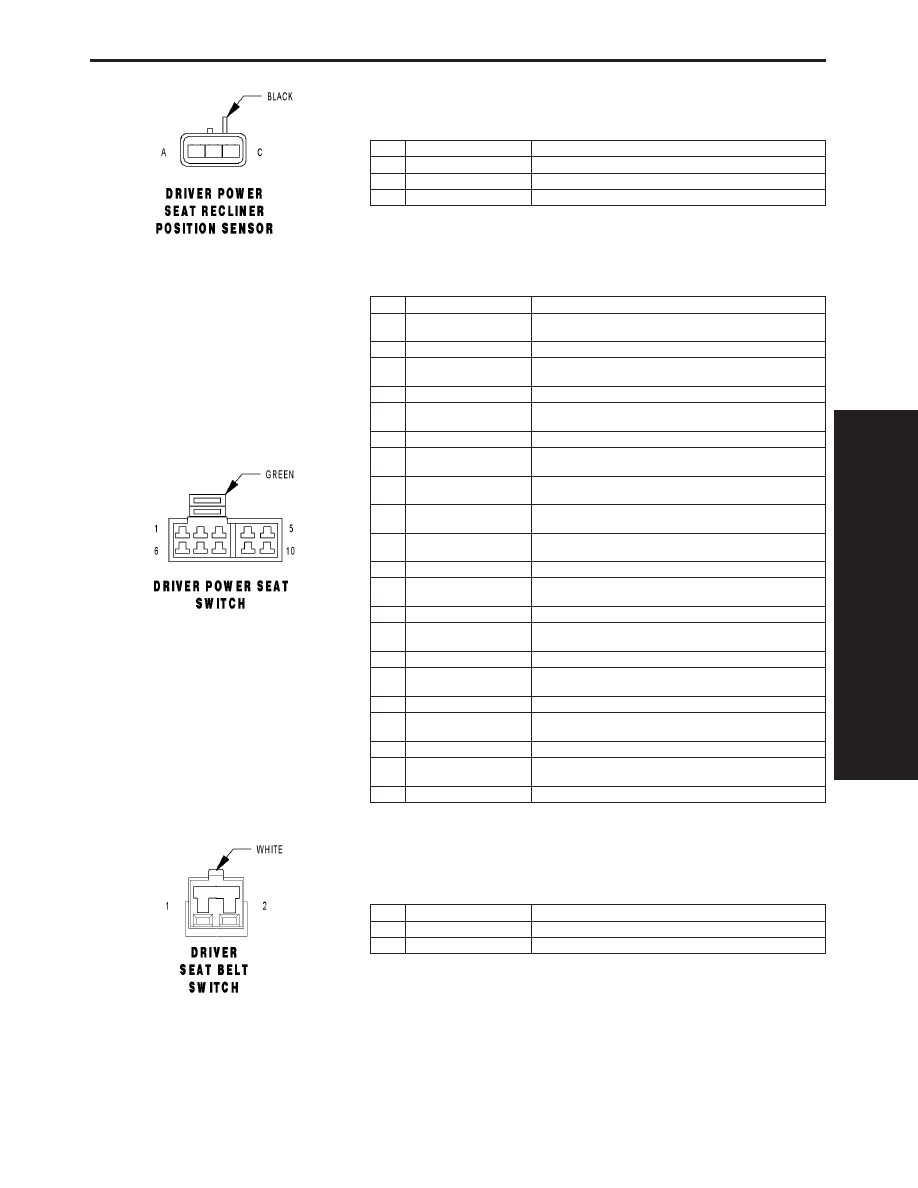

DRIVER POWER SEAT RECLINER POSITION SENSOR - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

P29 20LG/WT

DRIVER SEAT SENSOR 5 VOLT SUPPLY

B

P47 20LG/LB

DRIVER SEAT RECLINER POSITION SIGNAL

C

P28 20LG/BR

DRIVER SEAT POSITION SENSOR GROUND

DRIVER POWER SEAT SWITCH - GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

Z849 14BK/OR (EXCEPT
MEMORY)

GROUND

1

Z849 20BK/OR (MEMORY)

GROUND

2

P43 14LG/VT (EXCEPT
MEMORY)

DRIVER SEAT RECLINER UP SWITCH SENSE

2

P43 14LG/VT (MEMORY)

DRIVER SEAT RECLINER UP SWITCH SENSE

3

P17 14LG/DG (EXCEPT
MEMORY)

DRIVER SEAT HORIZONTAL REARWARD SWITCH SENSE

3

P17 20LG/DG (MEMORY)

DRIVER SEAT HORIZONTAL REARWARD SWITCH SENSE

4

P41 14LG/GY (EXCEPT
MEMORY)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

4

P41 20LG/DB (MEMORY
EXCEPT EXPORT)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

4

P41 20LG/GY (MEMORY
EXPORT)

DRIVER SEAT RECLINER DOWN SWITCH SENSE

5

A210 14OR/RD (EXCEPT
MEMORY)

FUSED B(+)

5

P9 20LG/OR (MEMORY)

DRIVER SEAT SWITCH B(+) SUPPLY

6

P15 14LG/WT (EXCEPT
MEMORY)

DRIVER SEAT HORIZONTAL FORWARD SWITCH SENSE

6

P15 20LG/WT (MEMORY)

DRIVER SEAT HORIZONTAL FORWARD SWITCH SENSE

7

P19 14LG/LB (EXCEPT
MEMORY)

DRIVER SEAT FRONT UP SWITCH SENSE

7

P19 20LG/LB (MEMORY)

DRIVER SEAT FRONT UP SWITCH SENSE

8

P11 14LG/YL (EXCEPT
MEMORY)

DRIVER SEAT REAR UP SWITCH SENSE

8

P11 20LG/YL (MEMORY)

DRIVER SEAT REAR UP SWITCH SENSE

9

P13 14LG/OR (EXCEPT
MEMORY)

DRIVER SEAT REAR DOWN SWITCH SENSE

9

P13 20LG/OR (MEMORY)

DRIVER SEAT REAR DOWN SWITCH SENSE

10

P21 14LG/TN (EXCEPT
MEMORY)

DRIVER SEAT FRONT DOWN SWITCH SENSE

10

P21 20LG/TN (MEMORY)

DRIVER SEAT FRONT DOWN SWITCH SENSE

DRIVER SEAT BELT SWITCH - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

R57 18LG/GY

DRIVER SEAT BELT SWITCH SENSE

2

R59 18LG/TN

DRIVER SEAT BELT SWITCH GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1261

CONNECTOR PINOUTS

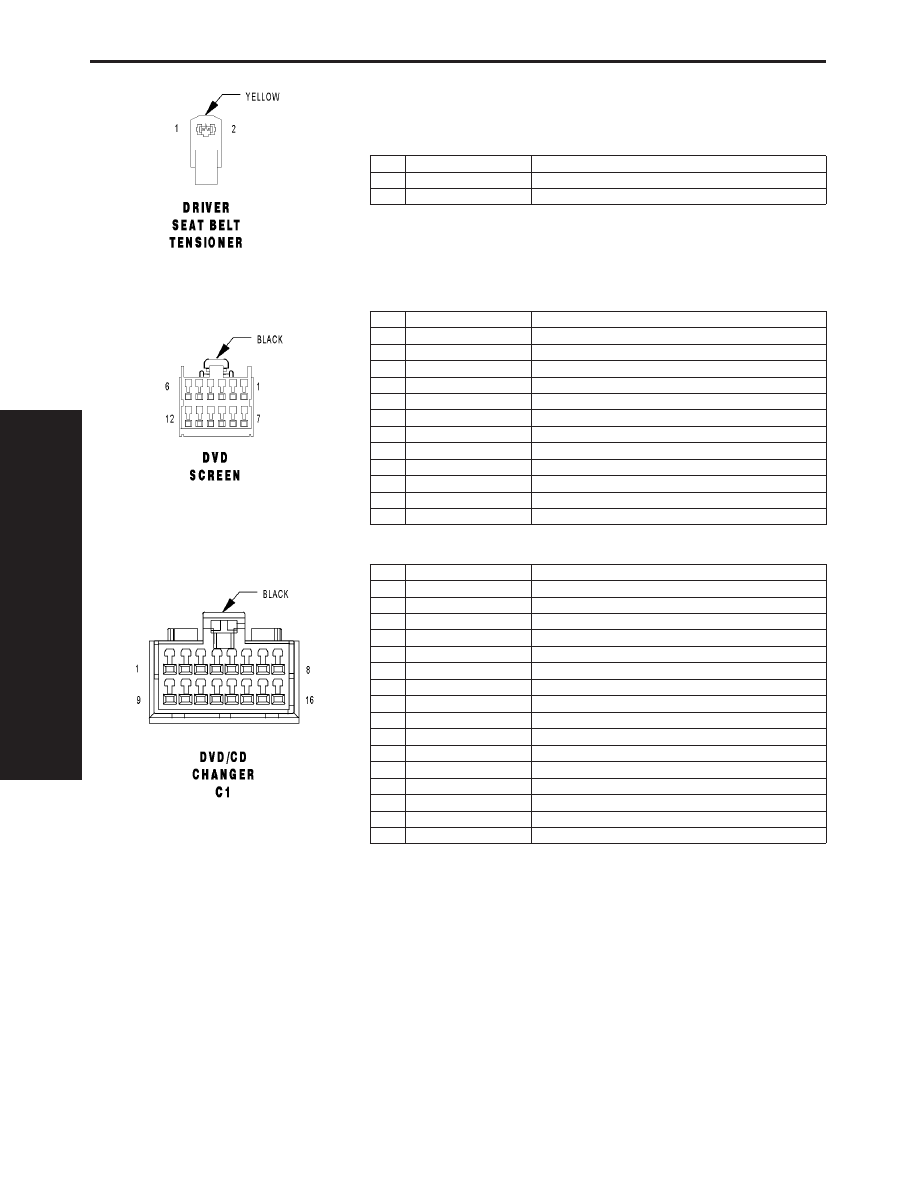

DRIVER SEAT BELT TENSIONER - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 18LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 18LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

DVD SCREEN - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

IGNITION RUN/ACC SIGNAL

2

X211 20YL/GY

IGNITION SWITCH SENSE

3

X963 22WT

HEADPHONE SWITCH SENSE

4

X961 22GY/OR

HEADPHONE LEFT SIGNAL

5

X915 22GY/LB

VIDEO RETURN

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

GROUND

8

-

-

9

X555 20VT/OR

VIDEO PLAY SIGNAL

10

X960 22GY/WT

HEADPHONE RIGHT SIGNAL

11

X962 22DG/WT

HEADPHONE RETURN

12

-

-

DVD/CD CHANGER C1 - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

E14 22OR/TN

PANEL LAMPS DRIVER

4

-

-

5

-

-

6

-

-

7

A114 20GY/RD

FUSED B(+) (I.O.D.)

8

X40 22GY/WT

AUDIO OUT RIGHT

9

Z530 20GY/BK

GROUND

10

-

-

11

X112 20DG/GY

IGNITION RUN/ACC SIGNAL

12

D25 20WT/VT

PCI BUS

13

-

-

14

-

-

15

X140 22GY/OR

COMMON AUDIO

16

X41 22DG/WT

AUDIO OUT LEFT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1262

CONNECTOR PINOUTS

DVD/CD CHANGER C2 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X114 20GY/LB

IGNITION RUN/ACC SIGNAL

2

X211 20YL/GY

IGNITION SWITCH SENSE

3

X963 22WT

HEADPHONE SWITCH SENSE

4

X961 22GY/OR

HEADPHONE LEFT SIGNAL

5

X915 22GY/LB

VIDEO RETURN

6

X515 22GY/OR

VIDEO SIGNAL

7

X530 20GY/DB

GROUND

8

-

-

9

X555 20VT/OR

VIDEO PLAY SIGNAL

10

X960 22GY/WT

HEADPHONE RIGHT SIGNAL

11

X962 22DG/WT

HEADPHONE RETURN

12

X955 22

SHIELD

12

X955 22

SHIELD

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1263

CONNECTOR PINOUTS

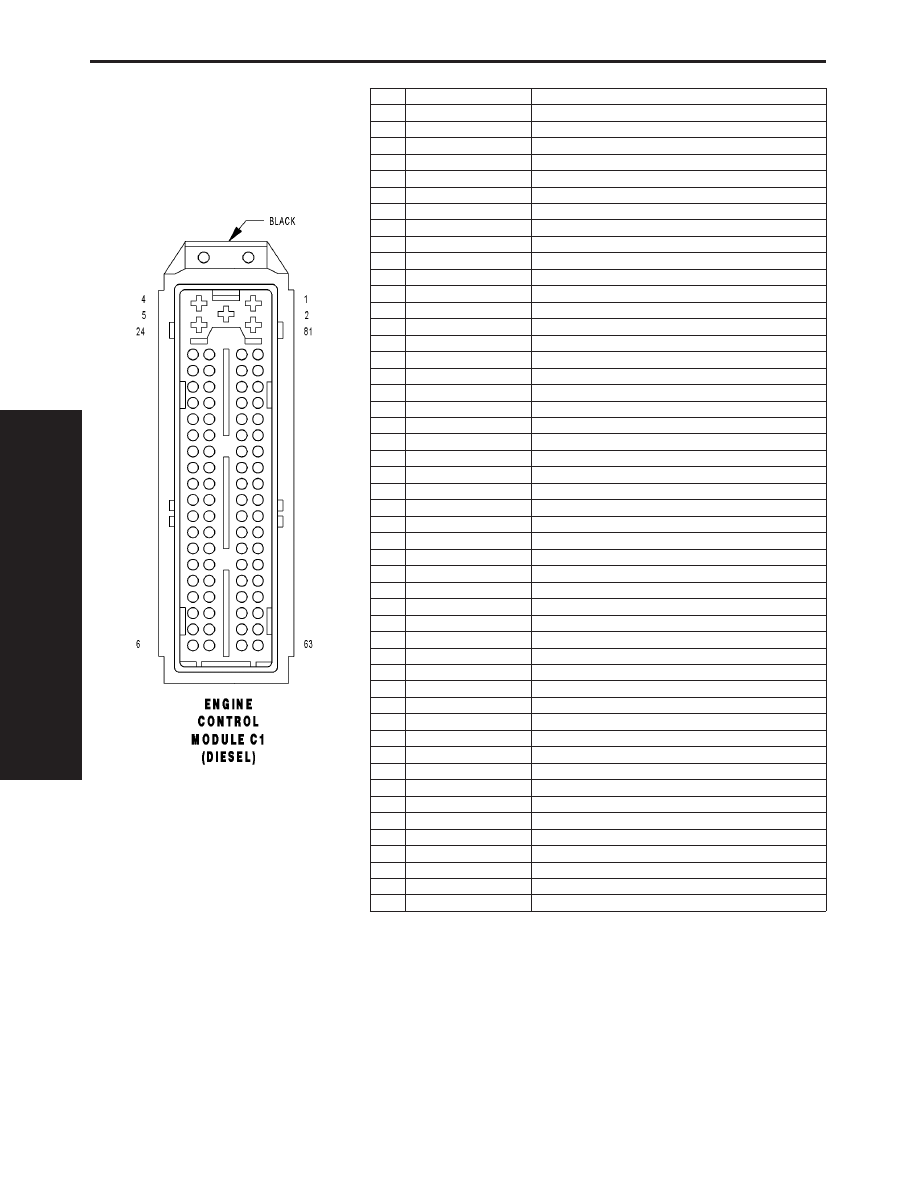

ENGINE CONTROL MODULE C1 (DIESEL) - BLACK 81 WAY

CAV

CIRCUIT

FUNCTION

1

Z130 14BK/BR

GROUND

2

Z131 14BK/DG

GROUND

3

K20 14BR/GY

GENERATOR FIELD CONTROL

4

K342 14BR/WT

ECM/PCM RELAY OUTPUT

5

K342 14BR/WT

ECM/PCM RELAY OUTPUT

6

-

-

7

D25 20WT/VT

PCI BUS

8

K944 20BK/GY

CAMSHAFT POSITION SENSOR SHIELD GROUND

9

K44 20DB/GY

CAMSHAFT POSITION SENSOR SIGNAL

10

-

-

11

K37 20DB/YL

BOOST PRESSURE SENSOR SIGNAL

12

K55 20DB/OR

MASS AIR FLOW SENSOR SIGNAL

13

K78 20GY

FUEL PRESSURE SENSOR SIGNAL

14

-

-

15

K22 20OR/DB

ACCELERATOR PEDAL POSITION SENSOR SIGNAL NO. 1

16

K80 20DB/TN

FUEL PRESSURE SENSOR GROUND

17

-

-

18

-

-

19

K342 20BR/WT

ECM/PCM RELAY OUTPUT

20

Z138 20BK/OR

GROUND

21

K900 20DB/DG

SENSOR GROUND

22

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

F851 20LB/PK

SENSOR REFERENCE VOLTAGE B

24

K3 20BR/OR

CRANKSHAFT POSITION SENSOR SIGNAL NO. 1

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

G6 20VT/GY

ENGINE OIL PRESSURE SENSOR SIGNAL

31

F853 20LG/PK

WATER IN FUEL SENSOR SIGNAL

32

K25 20BR/TN

BATTERY TEMPERATURE SENSOR SIGNAL

33

-

-

34

K4 20BK/LB

SENSOR GROUND

35

F852 20VT/PK

ACCELERATOR PEDAL POSITION SENSOR 5 VOLT SUPPLY

36

C18 20LB/BR

A/C PRESSURE SENSOR SIGNAL

37

-

-

38

V37 20VT/TN

SPEED CONTROL SWITCH SIGNAL

39

-

-

40

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

41

K21 20DB/LG

INTAKE AIR TEMPERATURE SENSOR SIGNAL

42

Z122 18WT

GROUND (DRAIN)

43

K24 20BR/LB

CRANKSHAFT POSITION SENSOR SIGNAL NO. 2

44

-

-

45

-

-

46

-

-

47

L50 20WT/TN

PRIMARY BRAKE SWITCH SIGNAL

48

B29 20DG/WT

SECONDARY BRAKE SWITCH SIGNAL

49

T751 20YL

FUSED IGNITION SWITCH OUTPUT (START)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

1264

CONNECTOR PINOUTS
