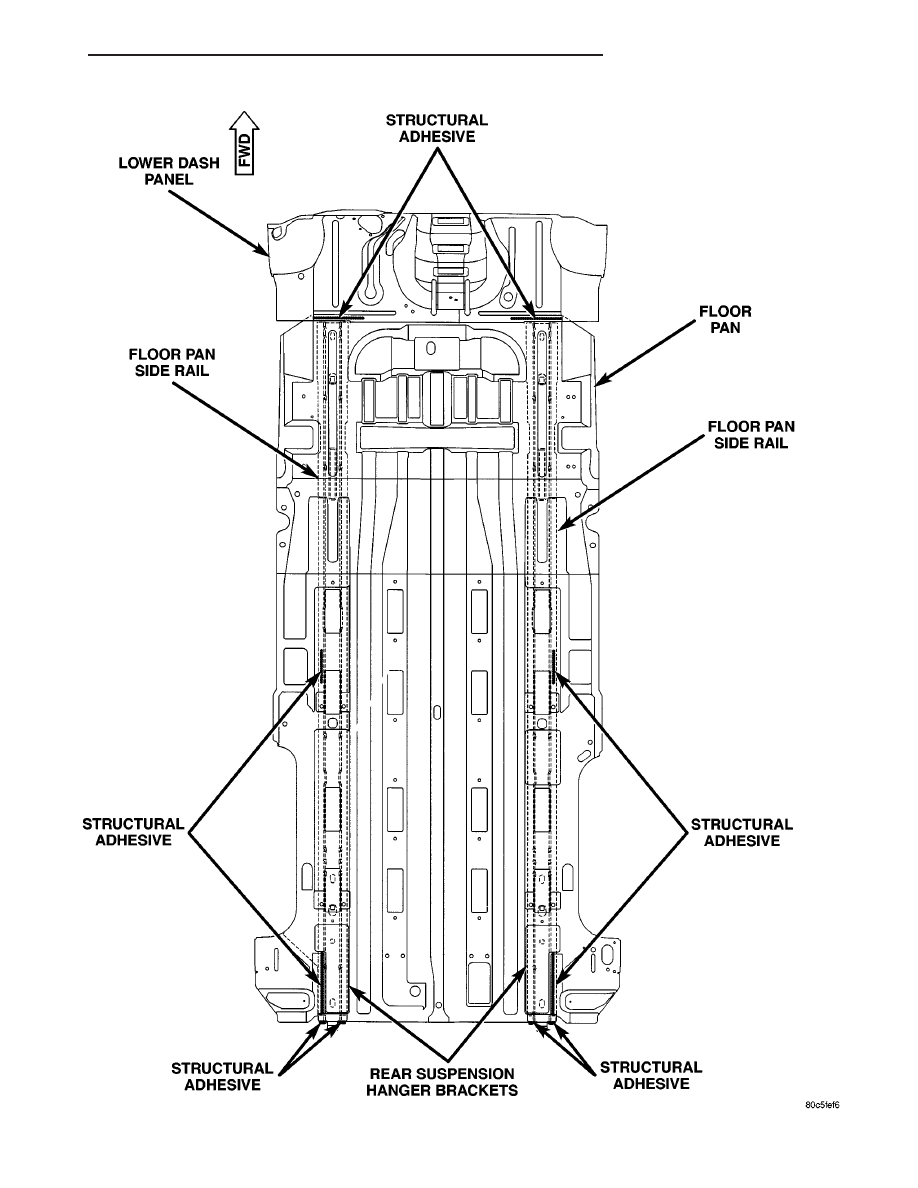

Fig. 67 FLOOR PAN - LONG WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 243

STRUCTURAL ADHESIVE LOCATIONS (Continued)

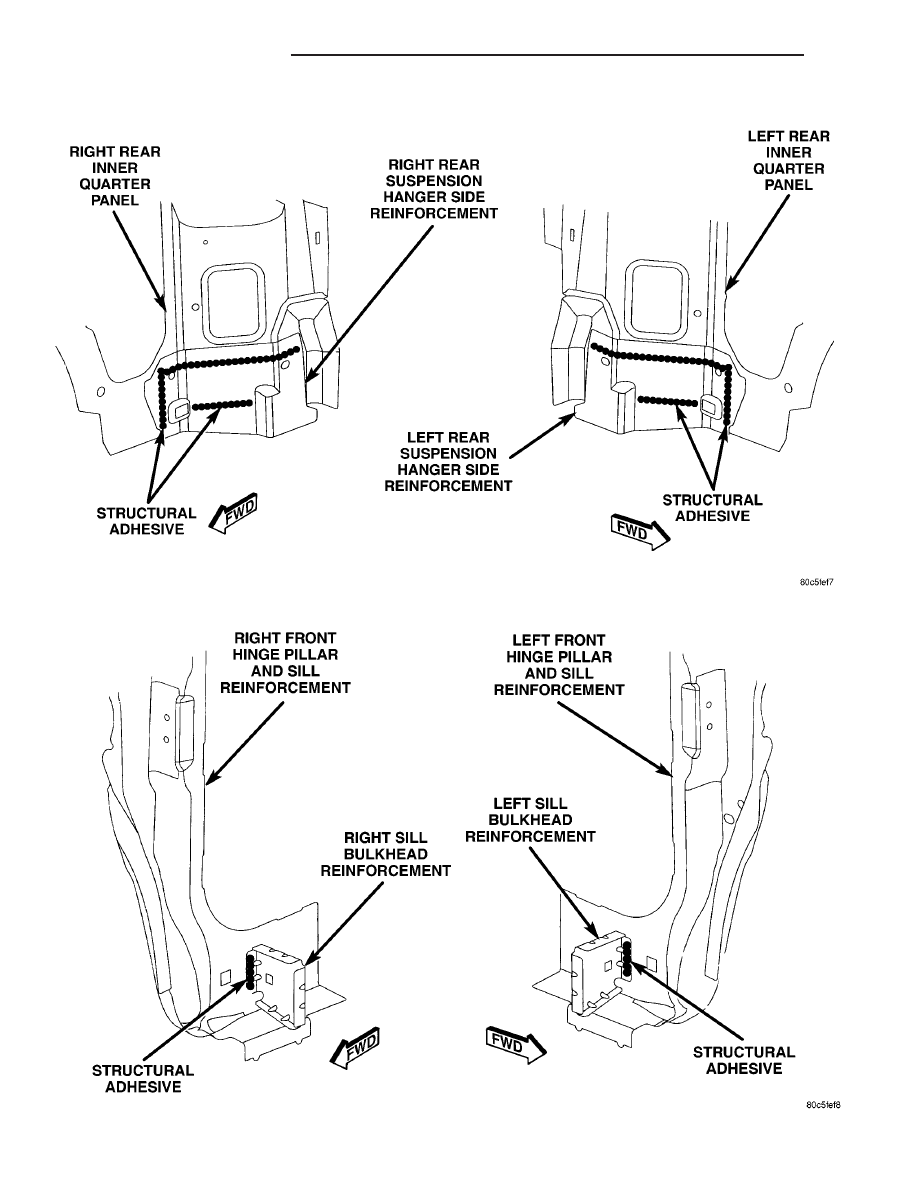

Fig. 68 SUSPENSION HANGER REINFORCEMENTS - LONG WHEEL BASE ONLY

Fig. 69 FRONT HINGE PILLAR REINFORCEMENTS - LONG WHEEL BASE ONLY

23 - 244

BODY STRUCTURE

RS

STRUCTURAL ADHESIVE LOCATIONS (Continued)

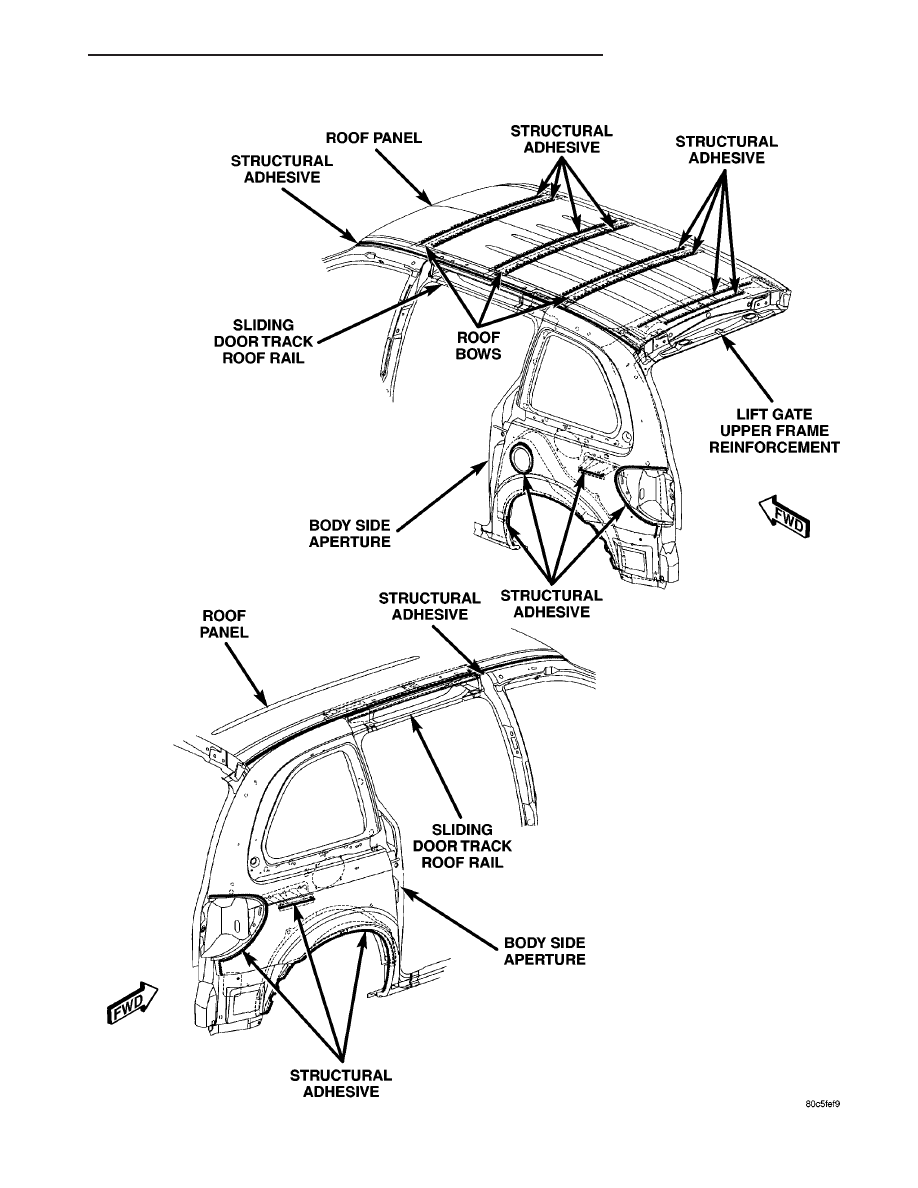

Fig. 70 ROOF AND REAR QUARTER PANELS - SHORT WHEEL BASE ONLY

RS

BODY STRUCTURE

23 - 245

STRUCTURAL ADHESIVE LOCATIONS (Continued)

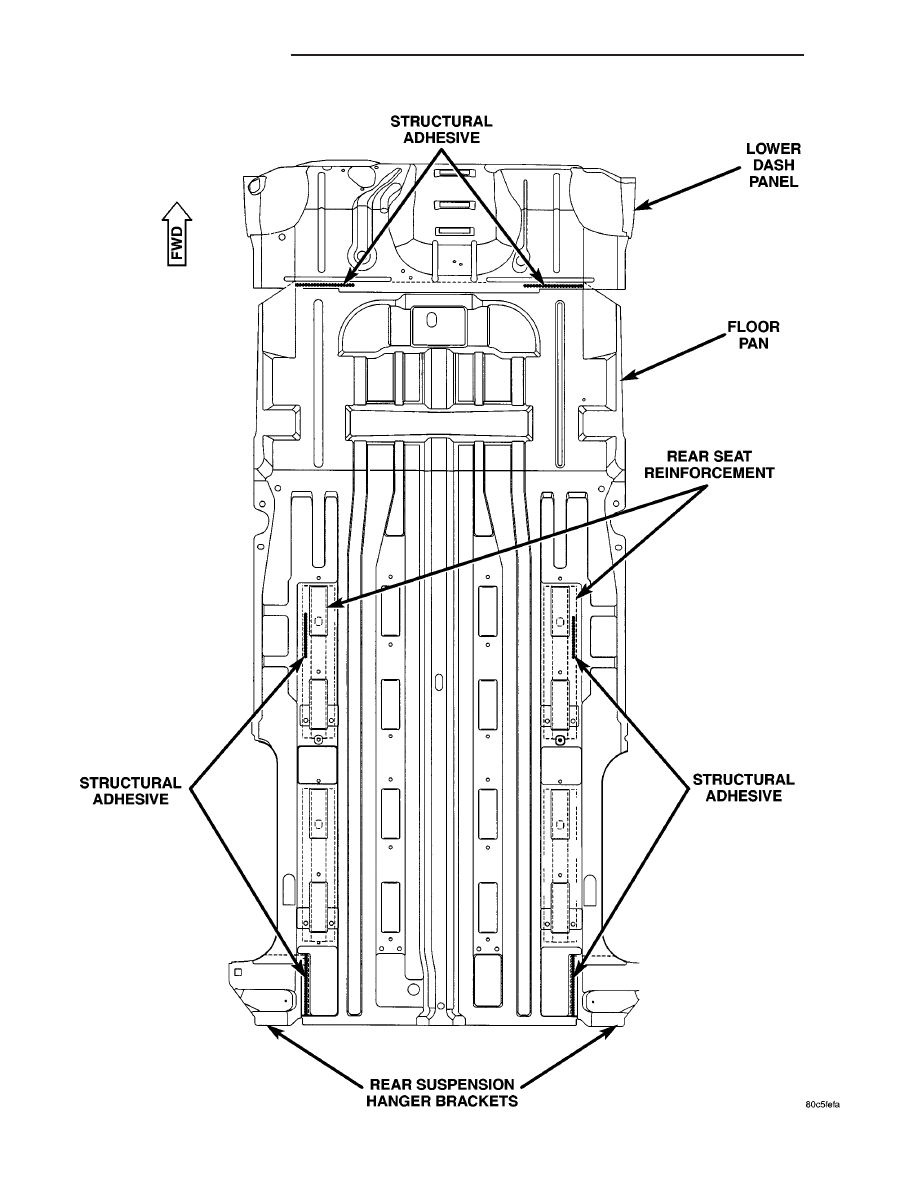

Fig. 71 FLOOR PAN - SHORT WHEEL BASE ONLY

23 - 246

BODY STRUCTURE

RS

STRUCTURAL ADHESIVE LOCATIONS (Continued)
