(7) Install lower trim cover with plastic nuts and

tighten them in sequence (Fig. 118).

SEAT BACK COVER/FOAM -
THIRD ROW - FOLD-IN-FLOOR

REMOVAL

(1) Remove seat back panel.
(2) Disengage J-straps (Fig. 119).
(3) Remove seat cover and foam from seat back

frame (Fig. 120).

(4) Separate cover and foam.

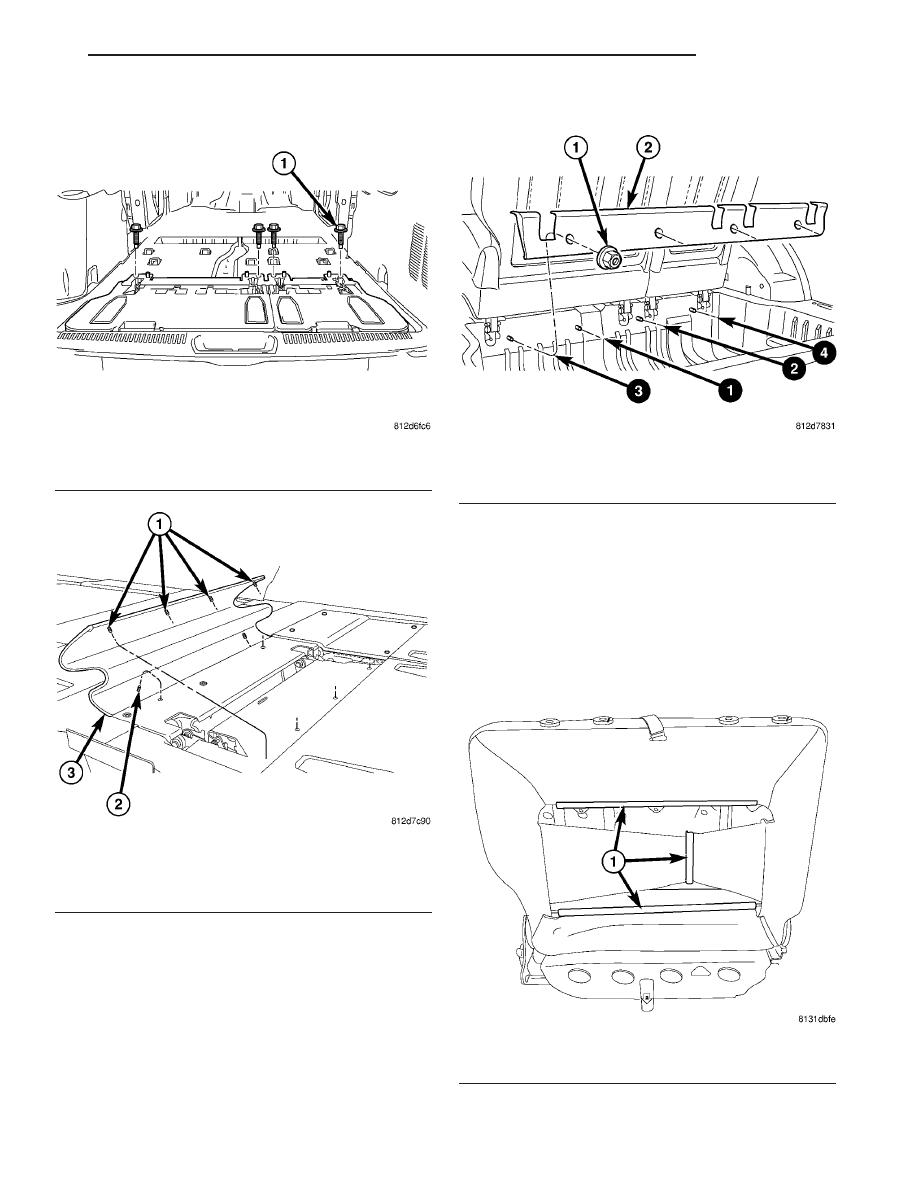

Fig. 116 THIRD ROW SEATS

1 - ATTACHING BOLTS

Fig. 117 ANCHOR MOLDING

1 - 2-WAY CLIPS INTO SEAT FRAME
2 - 4-WAY LOCATING PINS (2)
3 - FRONT SEAT ANCHOR MOLDING

Fig. 118 REAR SEAT TRIM COVER

1 - PLASTIC NUTS ON WELD STUDS
2 - LOWER TRIM COVER

Fig. 119 THIRD ROW SEAT BACK

1 - J-STRAPS

RS

SEATS

23 - 179

SEAT - THIRD ROW - FOLD-IN-FLOOR (Continued)

INSTALLATION

(1) Place seat back foam into cover.
(2) Install seat cover and foam onto seat back

frame (Fig. 121).

(3) Engage J-straps (Fig. 122).
(4) Install seat back panel. (Refer to 23 - BODY/

SEATS/SEAT BACK - INSTALLATION).

SEAT BACK FRAME - THIRD
ROW - FOLD-IN-FLOOR

REMOVAL

(1) Remove seat back cover and foam. (Refer to 23

-

BODY/SEATS/SEAT

BACK

COVER/FOAM

-

REMOVAL).

(2) Remove strap at top of frame (Fig. 123).
(3) Remove two bolts on each side of frame.
(4) Remove seat back frame from seat.

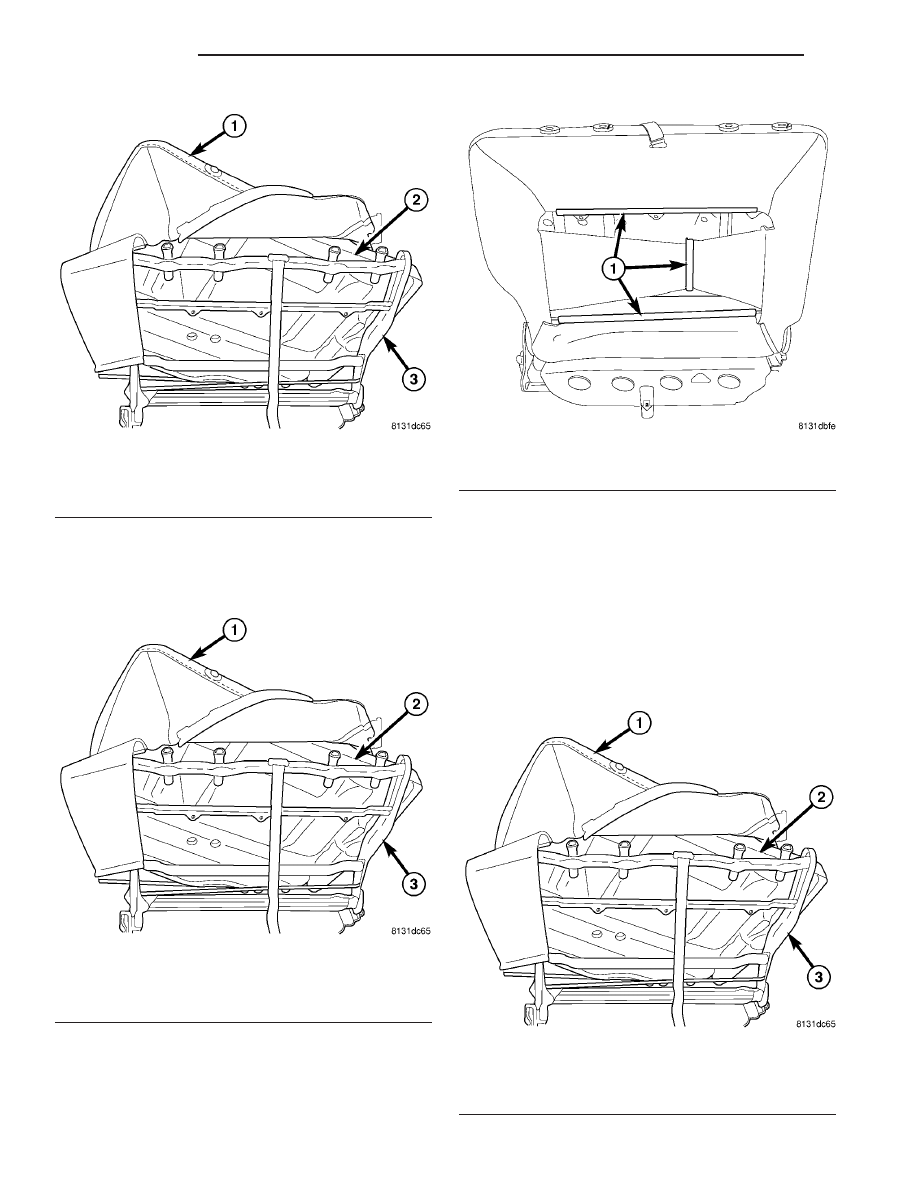

Fig. 120 THIRD ROW SEAT BACK COVER & FOAM

1 - SEAT BACK COVER
2 - FOAM
3 - SEAT BACK FRAME

Fig. 121 THIRD ROW SEAT BACK COVER & FOAM

1 - SEAT BACK COVER
2 - FOAM
3 - SEAT BACK FRAME

Fig. 122 THIRD ROW SEAT BACK

1 - J-STRAPS

Fig. 123 THIRD ROW SEAT BACK COVER & FOAM

1 - SEAT BACK COVER
2 - FOAM
3 - SEAT BACK FRAME

23 - 180

SEATS

RS

SEAT BACK COVER/FOAM - THIRD ROW - FOLD-IN-FLOOR (Continued)

INSTALLATION

(1) Place seat back frame into position.
(2) Install two bolts on each side of seat back

frame.

(3) Install strap at top of frame (Fig. 123).
(4) Install seat back cover and foam. (Refer to 23 -

BODY/SEATS/SEAT BACK COVER - INSTALLA-
TION).

SEAT BELT CENTER LAP BELT
- FOLD-IN-FLOOR

REMOVAL

(1) Set third row seat in the upright position.
(2) Remove the third row cushion back cover (Fig.

124).

(3) Fold the third row seat into floor well.
(4) Remove seat cushion pan carpet to floor panel

using a trim tool (Fig. 125).

(5) Using a trim tool, remove seat cushion pan bot-

tom side panel (Fig. 126).

(6) Remove handle from cushion.
(7) Remove seat cushion cover and foam from

cushion pan. (Refer to 23 - BODY/SEATS/SEAT
CUSHION COVER/FOAM - REMOVAL).

(8) Remove nut attaching center tip half and

buckle together.

(9) Remove center tip half and buckle from seat

(Fig. 127).

INSTALLATION

(1) Place seat with seat cushion in the upright

position.

(2) Place center tip half and buckle into position.
(3) Install nut attaching center tip and buckle

(Fig. 127).

(4) Install seat cushion cover and foam. (Refer to

23 - BODY/SEATS/SEAT CUSHION COVER/FOAM -
INSTALLATION).

(5) Install handle to cushion.
(6) Install seat cushion pan bottom side panel (Fig.

126).

(7) Fold the third row seat into floor well.

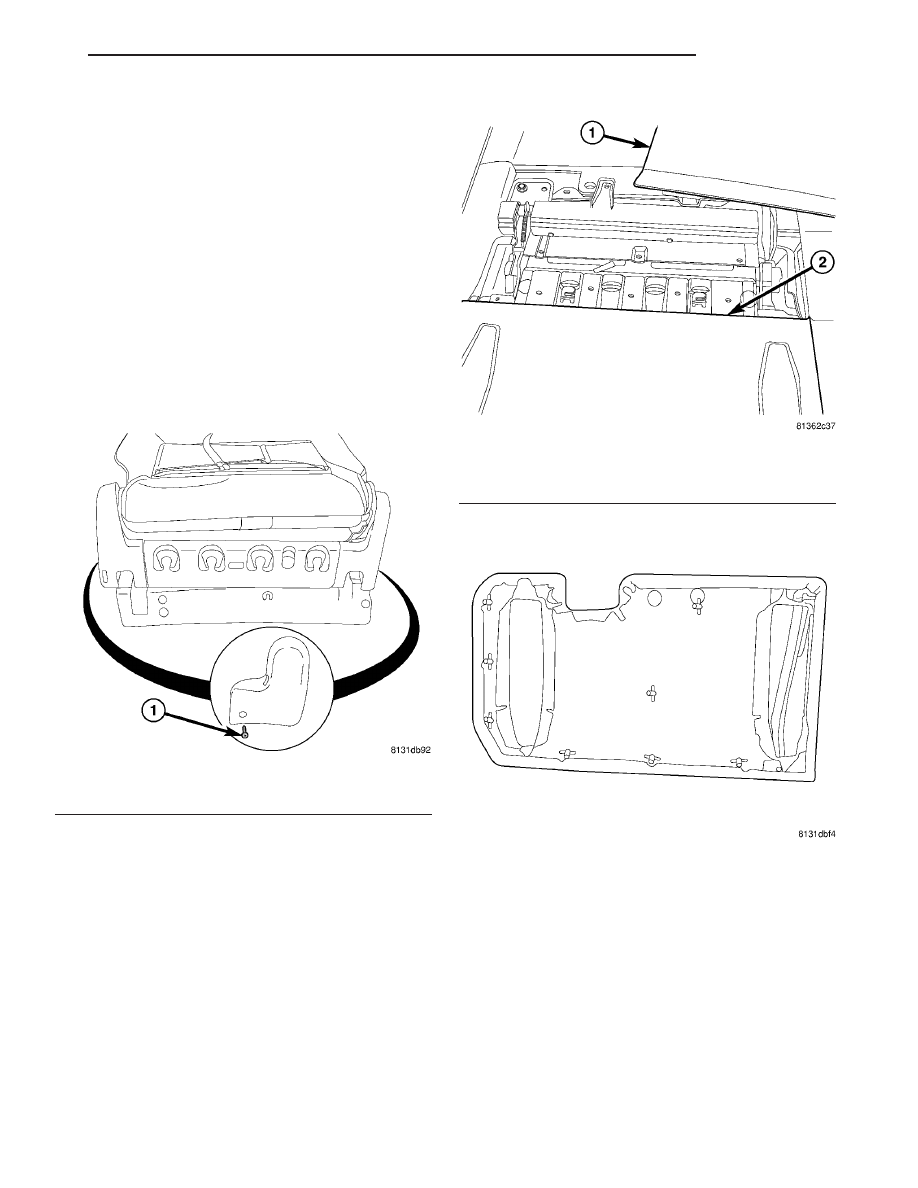

Fig. 124 THIRD ROW SEAT BACK COVER

1 - ATTACHING SCREW

Fig. 125 SEAT CUSHION CARPETING

1 - CARPET FROM SEAT TO FLOOR
2 - SEAT CUSHION PAN COVER

Fig. 126 THIRD ROW CUSHION PAN COVER

RS

SEATS

23 - 181

SEAT BACK FRAME - THIRD ROW - FOLD-IN-FLOOR (Continued)

(8) Place seat cushion pan carpet to floor panel

into position and push on panel to seat push pin fas-
teners (Fig. 125).

(9) Third row seat in the upright position.
(10) Install the third row cushion back cover (Fig.

124).

SEAT BACK PANEL - THIRD
ROW -FOLD-IN-FLOOR

REMOVAL

(1) Third row seat in the upright position.
(2) Using a trim tool, remove seat back panel (Fig.

128).

INSTALLATION

(1) Place seat back panel into position (Fig. 128).
(2) Push on seat back panel to seat push pin fas-

teners.

SEAT BACKSTOW STRAP -
THIRD ROW - FOLD-IN-FLOOR

REMOVAL

(1) Third row seat in the upright position.
(2) Remove seat back cover and foam as necessary

to access stow strap

(3) Slide stow strap from frame loop (Fig. 129).

INSTALLATION

(1) Slide stow strap onto frame loop (Fig. 129).
(2) Install seat back cover and foam. (Refer to 23 -

BODY/SEATS/SEAT

CUSHION

COVER/FOAM

-

INSTALLATION).

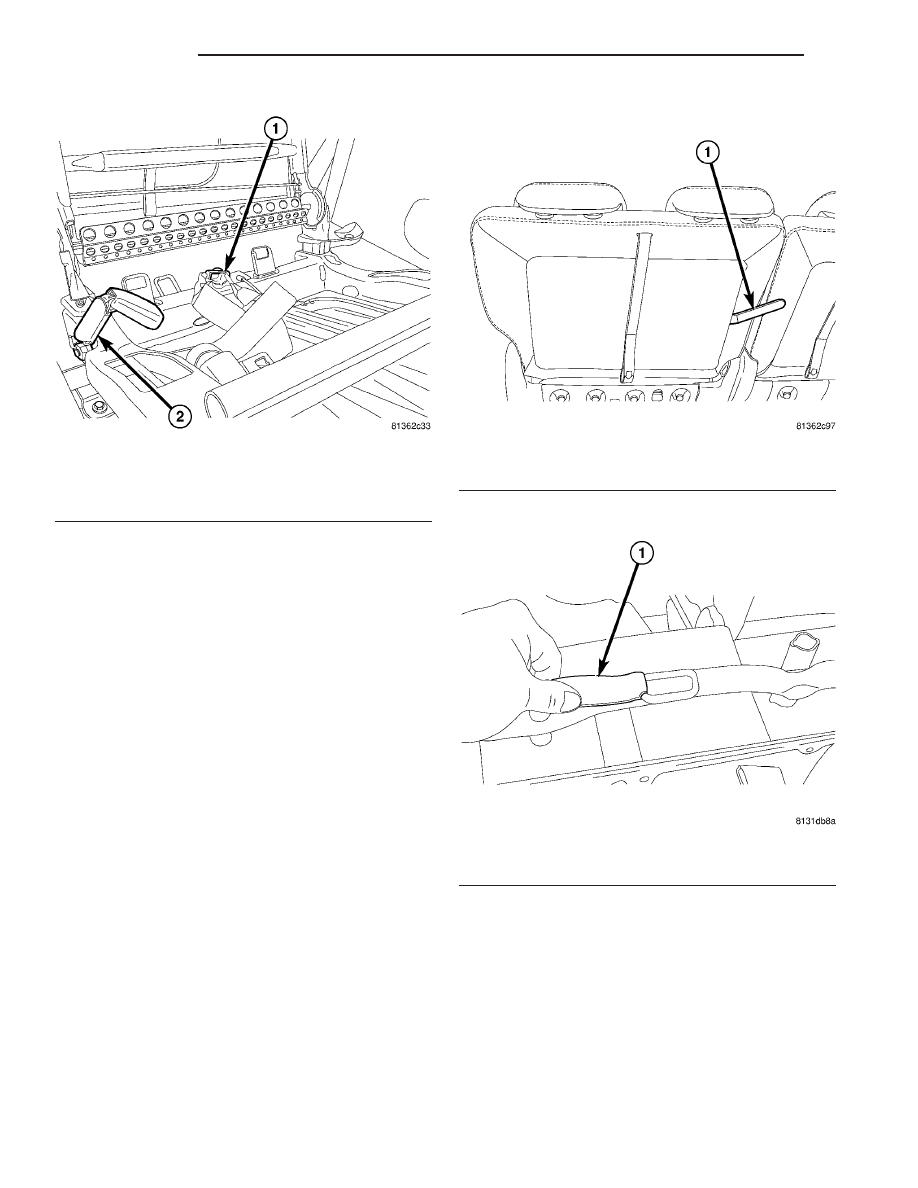

Fig. 127 CENTER TIP AND BUCKLE - THIRD ROW -

FOLD-IN-FLOOR

1 - CENTER TIP HALF AND BUCKLE
2 - SEAT BELT BUCKLE

Fig. 128 SEAT BACK PANEL

1 - TRIM STICK

Fig. 129 THIRD ROW SEAT BACK UP STOW STRAP

1- STOW STRAP

23 - 182

SEATS

RS
