(4) Remove upper attaching screw (Fig. 73).
(5) Remove gas strut.

INSTALLATION

(1) Place gas strut into position.
(2) Install upper attaching screw (Fig. 73).
(3) Install attaching pin (Fig. 72).
(4) Install lower front shield (Fig. 74).

SEAT PROP ROD - SECOND
ROW - FOLD-IN-FLOOR

REMOVAL

(1) Place second row seat in the upright position.
(2) Remove lower front shield (Fig. 75) and (Fig.

76).

(3) Remove prop rod top screw (Fig. 77).
(4) Remove lower attaching screw (Fig. 78).
(5) Remove prop rod.

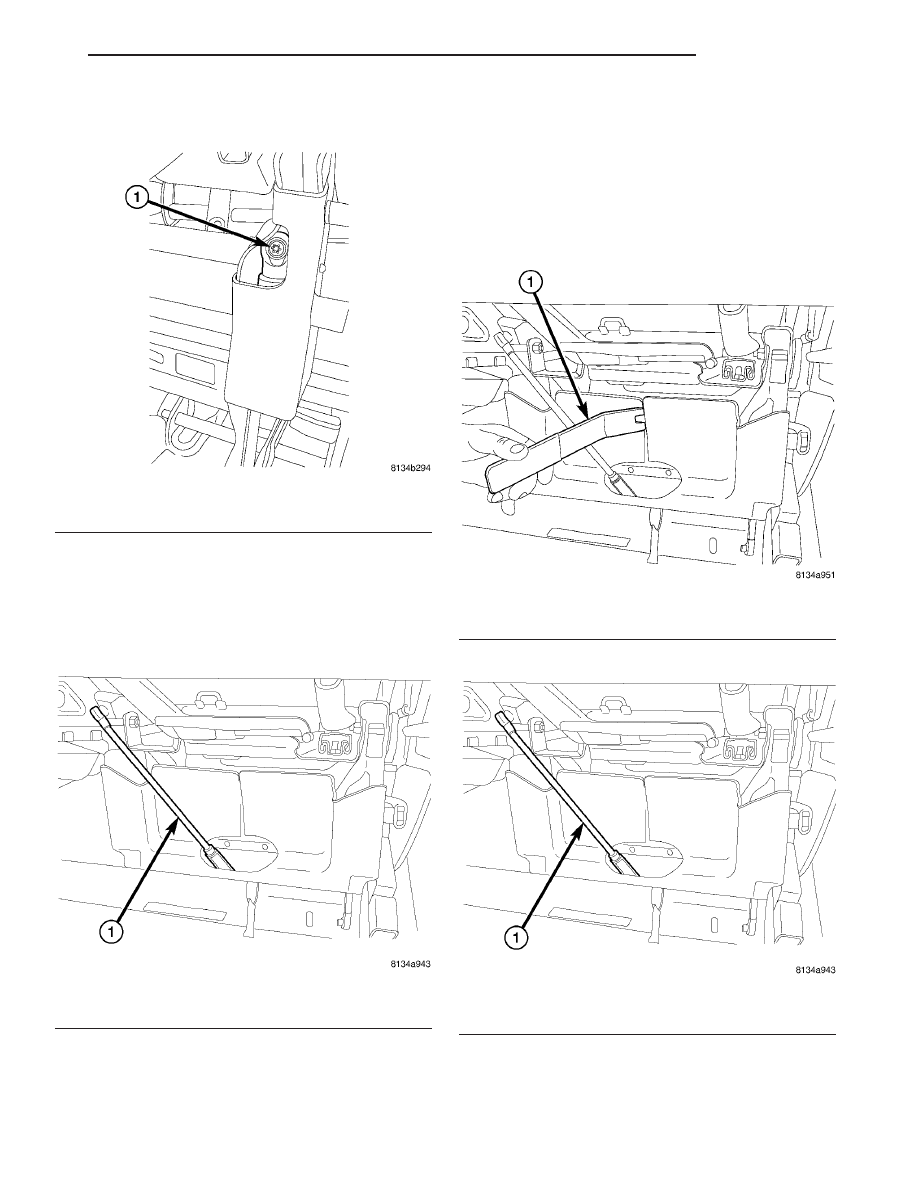

Fig. 73 GAS STRUT TOP SCREW

1 - ATTACHING SCREW

Fig. 74 SECOND ROW SEAT PROP ROD

1 - PROP ROD

Fig. 75 SECOND ROW LOWER FRONT SHIELD

1 - TRIM TOOL

Fig. 76 SECOND ROW SEAT PROP ROD

1 - PROP ROD

RS

SEATS

23 - 163

SEAT GAS STRUT - SECOND ROW - FOLD-IN-FLOOR (Continued)

INSTALLATION

(1) Place prop rod into position.
(2) Install lower attaching screw (Fig. 78).
(3) Install prop rod top screw (Fig. 77).
(4) Install lower front shield (Fig. 76).

BUCKET SEAT BACK - QUAD
BUCKET

REMOVAL

NOTE: Quad seats equipped with child restraint
seats have an interlock feature that will not allow
the seat back to fold forward with the child seat
open.

(1) Remove the headrests. (Refer to 23 - BODY/

SEATS/HEADREST - REMOVAL)

(2) Remove the armrests, if equipped. (Refer to 23

- BODY/SEATS/ARMREST - REMOVAL)

(3) Remove the seat back hinge covers. (Refer to

23 - BODY/SEATS/SEAT BACK HINGE COVERS -
QUAD BUCKET, 50/50 SPLIT, BENCH - REMOVAL)

(4) Disconnect the child seat synchronizer cable, if

equipped. (Fig. 79)

(5) Remove the seat back frame bolts and remove

the seat back. (Fig. 80)

INSTALLATION

(1) Install the seat back.
(2) Install the shoulder bolts attaching the seat

back hinge to the seat back frame and tighten to 48
N·m (35 ft. lbs.) torque.

(3) Connect the child seat synchronizer cable, if

equipped.

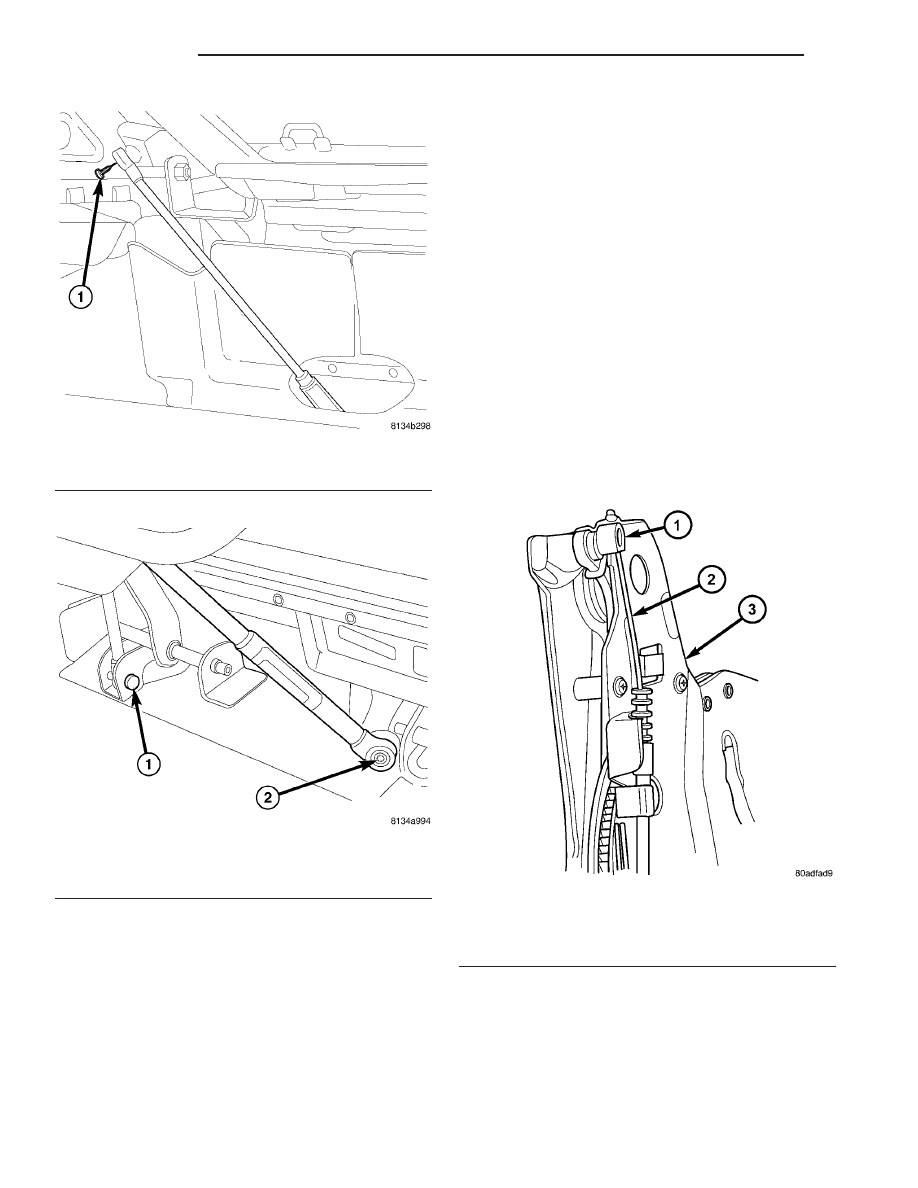

Fig. 77 PROP ROD TOP SCREW

1 - ATTACHING SCREW

Fig. 78 PROP RODS

1 - ATTACHING PIN
2 - ATTACHING SCREW

Fig. 79 QUAD SEAT SYNCHRONIZER CABLE

1 - CABLE END CONNECTOR
2 - SYNCHRONIZER CABLE
3 - SEATBACK HINGE

23 - 164

SEATS

RS

SEAT PROP ROD - SECOND ROW - FOLD-IN-FLOOR (Continued)

(4) Install the seat back hinge covers. (Refer to 23

- BODY/SEATS/SEAT BACK HINGE COVERS -
QUAD BUCKET, 50/50 SPLIT, BENCH - INSTALLA-
TION)

(5) Install the armrests. (Refer to 23 - BODY/

SEATS/ARMREST - INSTALLATION)

(6) Install the headrest. (Refer to 23 - BODY/

SEATS/HEADREST - INSTALLATION)

(7) Verify seat back operation.

QUAD SEAT CUSHION

REMOVAL

(1) Remove the quad bucket seat side shields and

cup holder. (Refer to 23 - BODY/SEATS/SEAT SIDE
SHIELD/QUAD BUCKET SEAT SIDE SHIELD/CUP
HOLDER - REMOVAL) and (Refer to 23 - BODY/
SEATS/QUAD BUCKET SEAT SIDE SHIELD - NO
CUP HOLDER - REMOVAL)

(2) Remove seat track front and rear covers if

equipped. (Refer to 23 - BODY/SEATS/SEAT TRACK
REAR COVER - REMOVAL) and (Refer to 23 -
BODY/SEATS/SEAT

TRACK

FRONT

COVER

-

REMOVAL)

(3) If equipped, open storage bin to access front

pan bolts.

(4) Remove bolts attaching seat cushion pan to

seat riser.

(5) Disconnect wire connectors, if equipment.
(6) Remove seat cushion from seat.
(7) Disengage J-strap retainers holding seat cover

to cushion.

(8) Remove seat cushion pan from cover and pad.

INSTALLATION

(1) Place seat cushion cover in position on seat

cushion.

(2) Engage J-strap retainers to hold seat cover to

cushion.

(3) Place seat cushion in position on seat.
(4) Connect wire connectors, if equipment.
(5) Install bolts attaching seat cushion to seat

riser. Tighten bolts to 40 N·m (29.5 ft. lbs.) torque.

(6) If equipped, close storage bin.
(7) Install seat track front and rear covers, if

equipped. (Refer to 23 - BODY/SEATS/SEAT TRACK
REAR COVER - INSTALLATION) and (Refer to 23 -
BODY/SEATS/SEAT

TRACK

FRONT

COVER

-

INSTALLATION)

(8) Install the quad seat side shield and cup holder

if equipped. (Refer to 23 - BODY/SEATS/QUAD
BUCKET SEAT SIDE SHIELD/CUP HOLDER -
INSTALLATION) and (Refer to 23 - BODY/SEATS/
QUAD BUCKET SEAT SIDE SHIELD - NO CUP
HOLDER - INSTALLATION)

(9) Install seat cushion side covers. (Refer to 23 -

BODY/SEATS/FRONT

SEAT

CUSHION

SIDE

COVER - INSTALLATION)

QUAD BUCKET SEAT SIDE
SHIELD/CUP HOLDER

REMOVAL

(1) Remove the seat from the vehicle. Refer to

Owner’s Manual for proper procedures.

(2) Remove the two screws and remove the hinge

cover (Fig. 81)

(3) Remove the dump latch handle.
(4) Remove the three screws (Fig. 82).
(5) Depress the tab on the cup holder assembly

(Fig. 83).

(6) Using a deep well socket or equivalent, depress

the push pin tabs and remove the cup holder assem-
bly (Fig. 84).

INSTALLATION

(1) Install cup holder onto the pin and lock tab.
(2) Install the three screws.
(3) Install the dump latch handle.
(4) Install the hinge cover and screws.
(5) Install the seat. Refer to Owner’s Manual for

proper procedures.

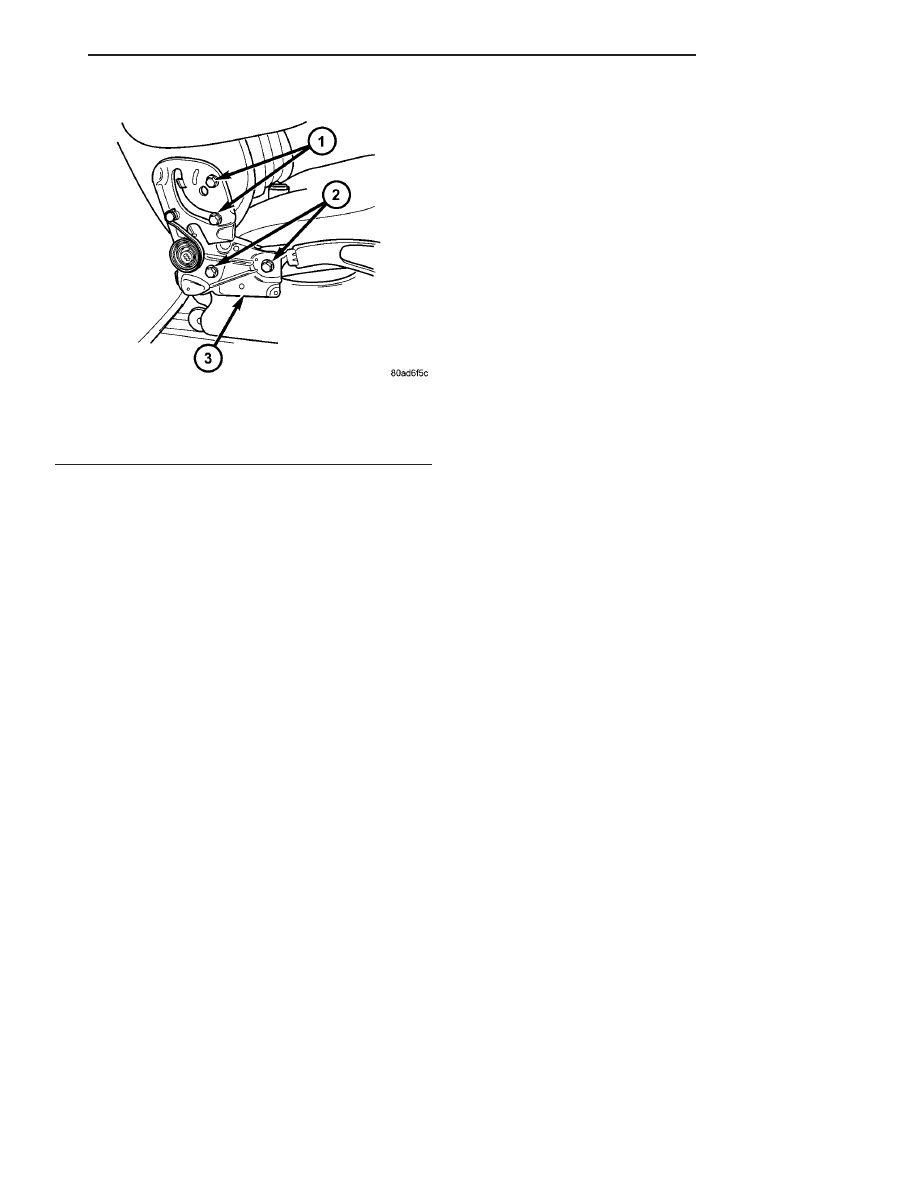

Fig. 80 SEAT BACK HINGE - TYPICAL

1 - SEATBACK FRAME SHOULDER BOLTS
2 - SEAT CUSHION FRAME BOLTS
3 - SEATBACK HINGE

RS

SEATS

23 - 165

BUCKET SEAT BACK - QUAD BUCKET (Continued)

Fig. 81 SEAT SIDE SHIELD/CUP HOLDER

1 - HINGE COVER SCREWS
2 - HINGE COVER
3 - DUMP LATCH HANDLE
4 - SIDE SHIELD/CUP HOLDER

Fig. 82 SEAT SIDE SHIELD/CUP HOLDER SCREWS

1 - SIDE SHIELD/CUP HOLDER SCREWS
2 - SIDE SHIELD/CUP HOLDER

Fig. 83 SIDE SHIELD/CUP HOLDER ATTACHMENT

CLIPS

1 - SIDE SHIELD/CUP HOLDER
2 - LOCK TAB
3 - SEAT RISER

Fig. 84 SIDE SHIELD/CUP HOLDER ATTACHMENT

PIN

1 - SEAT RISER
2 - ATTACHMENT PIN
3 - SIDE SHIELD/CUP HOLDER

23 - 166

SEATS

RS

QUAD BUCKET SEAT SIDE SHIELD/CUP HOLDER (Continued)
