INSTALLATION

(1) Install seat tracks to seat raiser (Fig. 63).
(2) Place cushion frame into position on seat

tracks (Fig. 62).

(3) Install six cushion frame nuts (Fig. 60).
(4) Install the cushion support (snap on elastic

pad) (Fig. 59).

(5) Install seat back frame. (Refer to 23 - BODY/

SEATS/SEAT BACK FRAME - INSTALLATION).

(6) Install seat cushion cover and foam. (Refer to

23

-

BODY/SEATS/SEAT

CUSHION/FOAM

-

INSTALLATION).

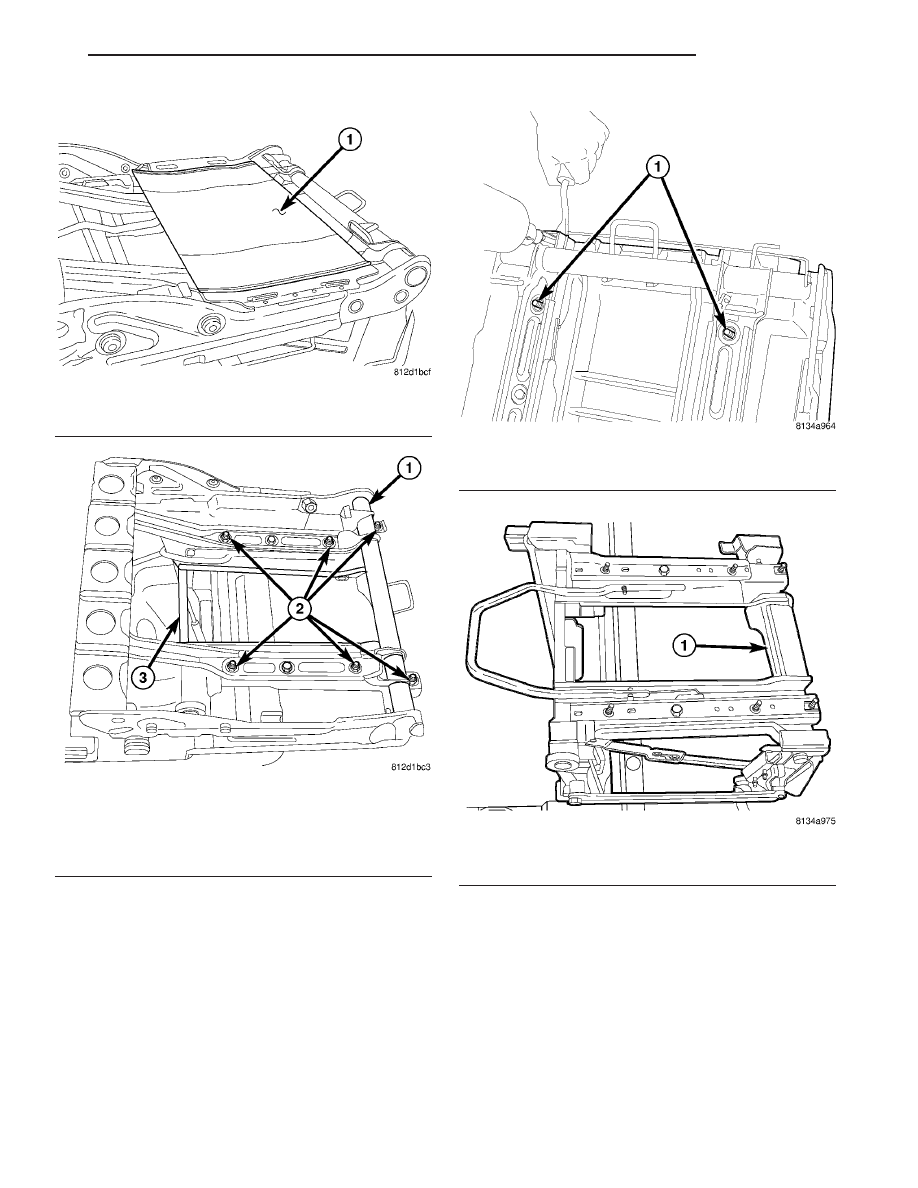

Fig. 59 SEAT CUSHION FRAME ASSEMBLY

1 - CUSHION SUPPORT

Fig. 60 SEAT CUSHION FRAME AND TRACK

ASSEMBLY

1 - SEAT CUSHION FRAME
2 ATTACHING NUTS
3 - SEAT RAISER

Fig. 61 REMOVE SEAT RISER FROM TRACK

SEAT TRACK STUDS

Fig. 62 SECOND ROW SEAT RISER

1 - SEAT RISER ASSEMBLY

RS

SEATS

23 - 159

SEAT BASE RISER - SECOND ROW - FOLD-IN-FLOOR (Continued)

SEAT CUSHION COVER/FOAM
-SECOND ROW - FOLD-IN-
FLOOR

REMOVAL

(1) Remove

seat

cushion

upper

cushion

side

shields. (Refer to 23 - BODY/SEATS/SEAT UPPER
CUSHION SIDE SHIELDS - REMOVAL)

(2) Disengage

J-straps

attaching

seat

cushion

cover to cushion pan (Fig. 64).

(3) Remove seat cushion cover and foam from

cushion pan (Fig. 65).

(4) Separate the seat cushion cover from the foam.

INSTALLATION

(1) Place the seat cushion cover and foam together

and place on seat cushion pan (Fig. 65).

(2) Engage J-straps attaching seat cushion cover to

cushion pan (Fig. 64).

(3) Install seat cushion upper cushion side shields.

(Refer to 23 - BODY/SEATS/SEAT UPPER CUSH-
ION SIDE SHIELDS - INSTALLATION).

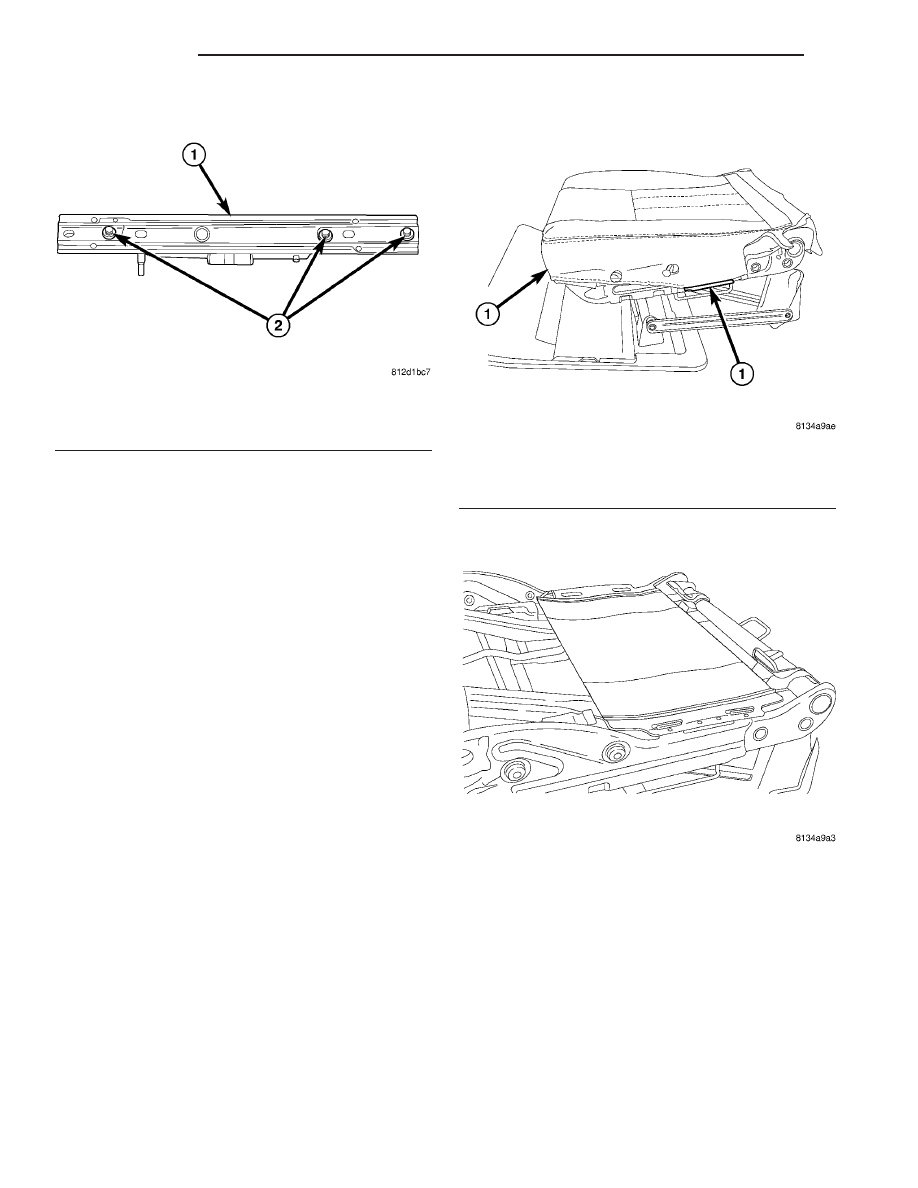

Fig. 63 SEAT TRACK

1 - SEAT TRACK
2 - ATTACHING STUDS

Fig. 64 SECOND ROW CUSHION ATTACHING

POINTS

1 - J-STRAPS

Fig. 65 SECOND ROW SEAT CUSHION ASSEMBLY

23 - 160

SEATS

RS

SEAT BASE RISER - SECOND ROW - FOLD-IN-FLOOR (Continued)

SEAT RECLINER/FORWARD
FOLDING MECHANISM -
SECOND ROW -FOLD-IN-FLOOR

REMOVAL

(1) Remove seat back cover and foam (Fig. 66).

(Refer to 23 - BODY/SEATS/SEAT BACK COVER/
FOAM - REMOVAL)

(2) Remove two seat back frame bolts on each side

and remove frame (Fig. 67).

(3) Remove the two reclining mechanism bolts

from each side of the frame (Fig. 68) and (Fig. 69).

(4) Remove both armrest rotating assembly. (Refer

to

23

-

BODY/SEATS/ARMREST

ROTATING

ASSEMBLY - REMOVAL).

INSTALLATION

(1) Install both armrest rotating assembly. (Refer

to

23

-

BODY/SEATS/ARMREST

ROTATING

ASSEMBLY - INSTALLATION).

(2) Install the two reclining mechanism bolts on

each side of frame (Fig. 68) and (Fig. 69).

(3) Install seat back frame (Fig. 67).
(4) Install seat back cover and foam (Fig. 66).

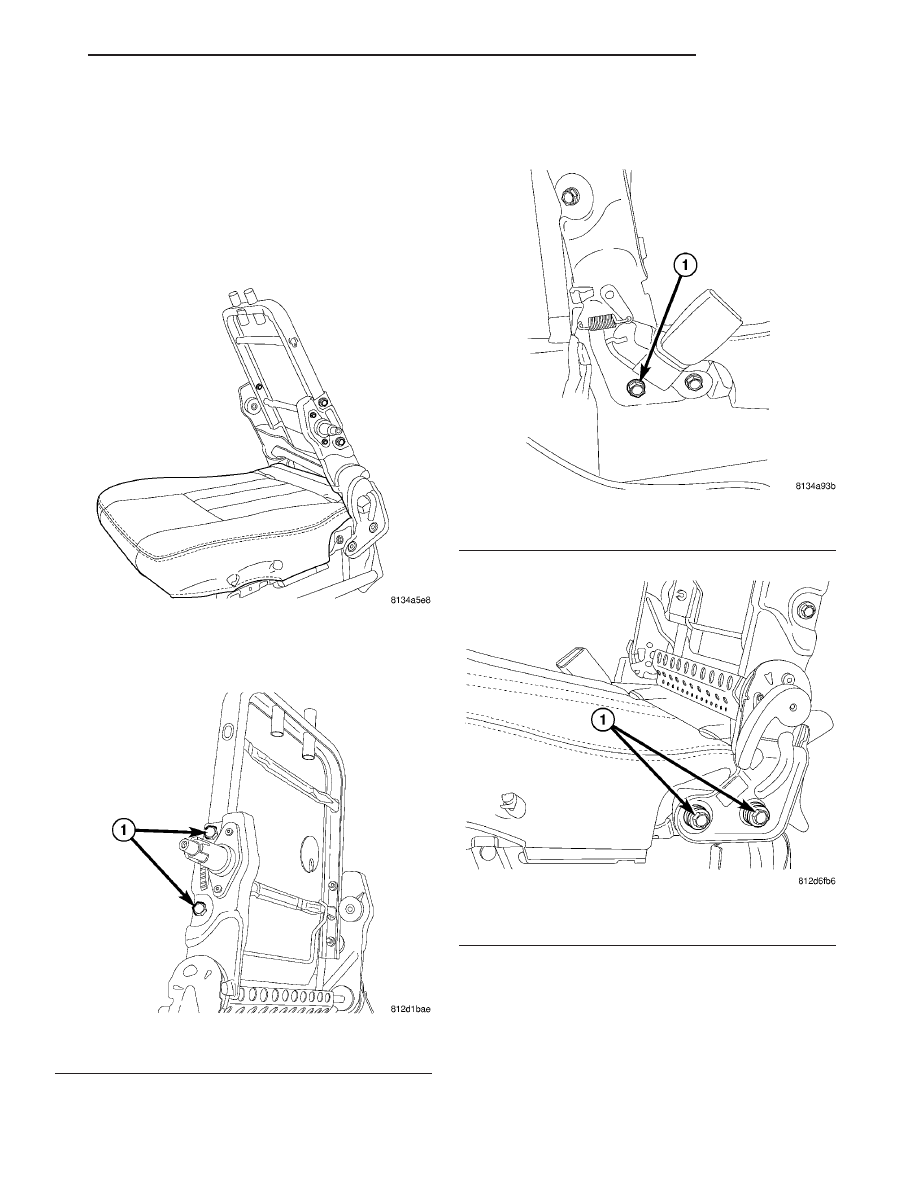

Fig. 66 SECOND ROW SEAT BACK

Fig. 67 SEAT BACK FRAME

1 - ATTACHING BOLTS

Fig. 68 SECOND ROW INBOARD SIDE

1 - ATTACHING BOLT

Fig. 69 SEAT BACK OUTBOARD SIDE

ATTACHING BOLTS

RS

SEATS

23 - 161

SEAT CUSHION SIDE SHIELD -
SECOND ROW - FOLD-IN-
FLOOR

REMOVAL

(1) On outboard side remove forward folding han-

dle.

(2) Remove cup holder attaching screws (Fig. 70).
(3) Remove rear attaching screw.
(4) Remove upper side shield.

INSTALLATION

(1) Place seat cushion upper side shield into posi-

tion.

(2) Place cup holder into position and install cup

holder attaching screws (Fig. 70).

(3) Install rear attaching screw.
(4) Outboard side install forward folding handle.

SEAT GAS STRUT - SECOND
ROW - FOLD-IN-FLOOR

REMOVAL

(1) Place second row seat in the upright position.
(2) Remove lower front shield (Fig. 71).

(3) Remove attaching pin (Fig. 72).

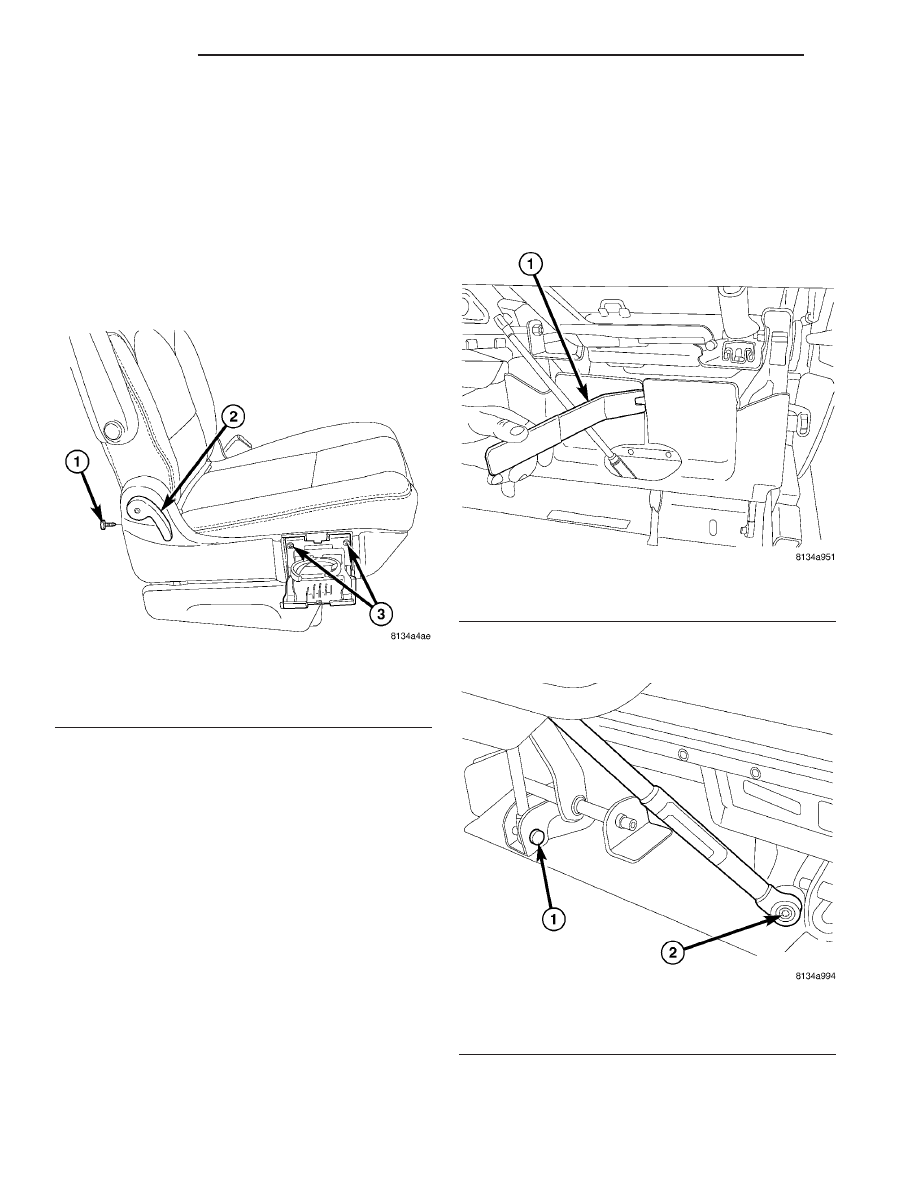

Fig. 70 SECOND ROW SEAT UPPER SIDE SHIELD

1 - REAR ATTACHING SCREW
2 - FORWARD FOLDING HANDLE
3 - CUP HOLDER ATTACHING SCREWS

Fig. 71 SECOND ROW LOWER FRONT SHIELD

1 - TRIM TOOL

Fig. 72 PROP RODS

1 - ATTACHING PIN
2 - ATTACHING SCREW
