FRONT SEAT RISER - MANUAL
- OCS

REMOVAL

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL)

(2) Remove storage bin from riser. (Refer to 23 -

BODY/SEATS/UNDER

SEAT

STORAGE

BIN

-

REMOVAL)

(3) Remove nuts attaching riser to manual seat

track (Fig. 36).

(4) Remove riser from seat.

INSTALLATION

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

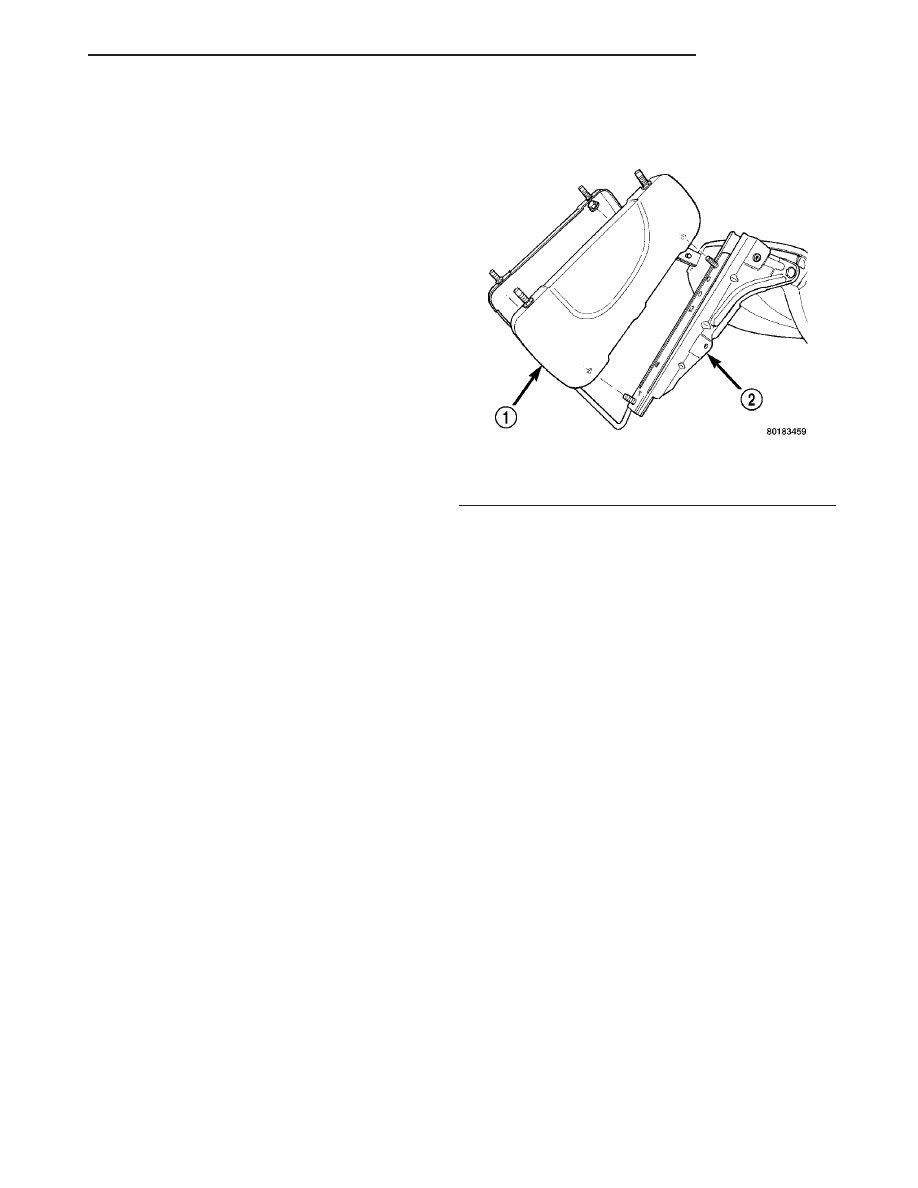

Fig. 36 FRONT SEAT RISER - MANUAL TRACK

1 - RISER
2 - SEAT TRACK

RS

SEATS

23 - 147

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

(1) Place riser in position on seat.
(2) Install nuts attaching riser to manual seat

track (Fig. 36). Tighten fasteners to 88 N·m (65 ft.
lbs.) torque.

(3) If equipped, install storage bin into riser. (Refer

to 23 - BODY/SEATS/UNDER SEAT STORAGE BIN
- INSTALLATION)

(4) Install seat into vehicle. Tighten fasteners to

88 N·m (65 ft. lbs.) torque. (Refer to 23 - BODY/
SEATS/FRONT SEAT - INSTALLATION)

FRONT SEAT TRACK POWER
ADJUSTER

REMOVAL

The power seat track and motors are serviced as

an assembly.

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL)

(2) Remove seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD

SEAT

CUSHION

-

REMOVAL)

(3) Remove nut attaching recliner to seat back

frame.

(4) Remove bolts attaching seat back frame to seat

track.

(5) Remove stud on seat back frame from recliner.
(6) Remove seat back.

(7) If power seat track is being replaced, transfer

power recliner, wire harness and trim covers to
replacement seat track.

INSTALLATION

The power seat track and motors are serviced as

an assembly.

(1) Install wire harness.
(2) Place seat back in position.
(3) Insert stud on seat back frame into recliner.
(4) Install bolts to hold seat back frame to seat

track.

(5) Install nut attaching recliner to seat back

frame.

(6) Install seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD SEAT CUSHION - INSTAL-
LATION)

(7) Install seat in vehicle. Tighten fasteners to 60

N·m (44 ft. lbs.) torque. (Refer to 23 - BODY/SEATS/
FRONT SEAT - INSTALLATION)

FRONT SEAT TRACK
ADJUSTER/POWER - OCS

REMOVAL

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

23 - 148

SEATS

RS

FRONT SEAT RISER - MANUAL - OCS (Continued)

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

The power seat track and motors are serviced as

an assembly.

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL)

(2) Remove seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD

SEAT

CUSHION

-

REMOVAL)

(3) Remove nut attaching recliner to seat back

frame.

(4) Remove bolts attaching seat back frame to seat

track.

(5) Remove stud on seat back frame from recliner.
(6) Remove seat back.
(7) If power seat track is being replaced, transfer

power recliner, wire harness and trim covers to
replacement seat track.

INSTALLATION

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR

SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

The power seat track and motors are serviced as

an assembly.

(1) Install wire harness.
(2) Place seat back in position.
(3) Insert stud on seat back frame into recliner.
(4) Install bolts to hold seat back frame to seat

track.

(5) Install nut attaching recliner to seat back

frame.

(6) Install seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD SEAT CUSHION - INSTAL-
LATION)

(7) Install seat in vehicle. Tighten fasteners to 88

N·m (65 ft. lbs.) torque. (Refer to 23 - BODY/SEATS/
FRONT SEAT - INSTALLATION)

FRONT SEAT TRACK MANUAL
ADJUSTER

REMOVAL

(1) Remove seat from vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - REMOVAL)

RS

SEATS

23 - 149

FRONT SEAT TRACK ADJUSTER/POWER - OCS (Continued)

(2) Remove seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD

SEAT

CUSHION

-

REMOVAL)

(3) Remove riser. (Refer to 23 - BODY/SEATS/

FRONT

SEAT

RISER

-

MANUAL

TRACK

-

REMOVAL)

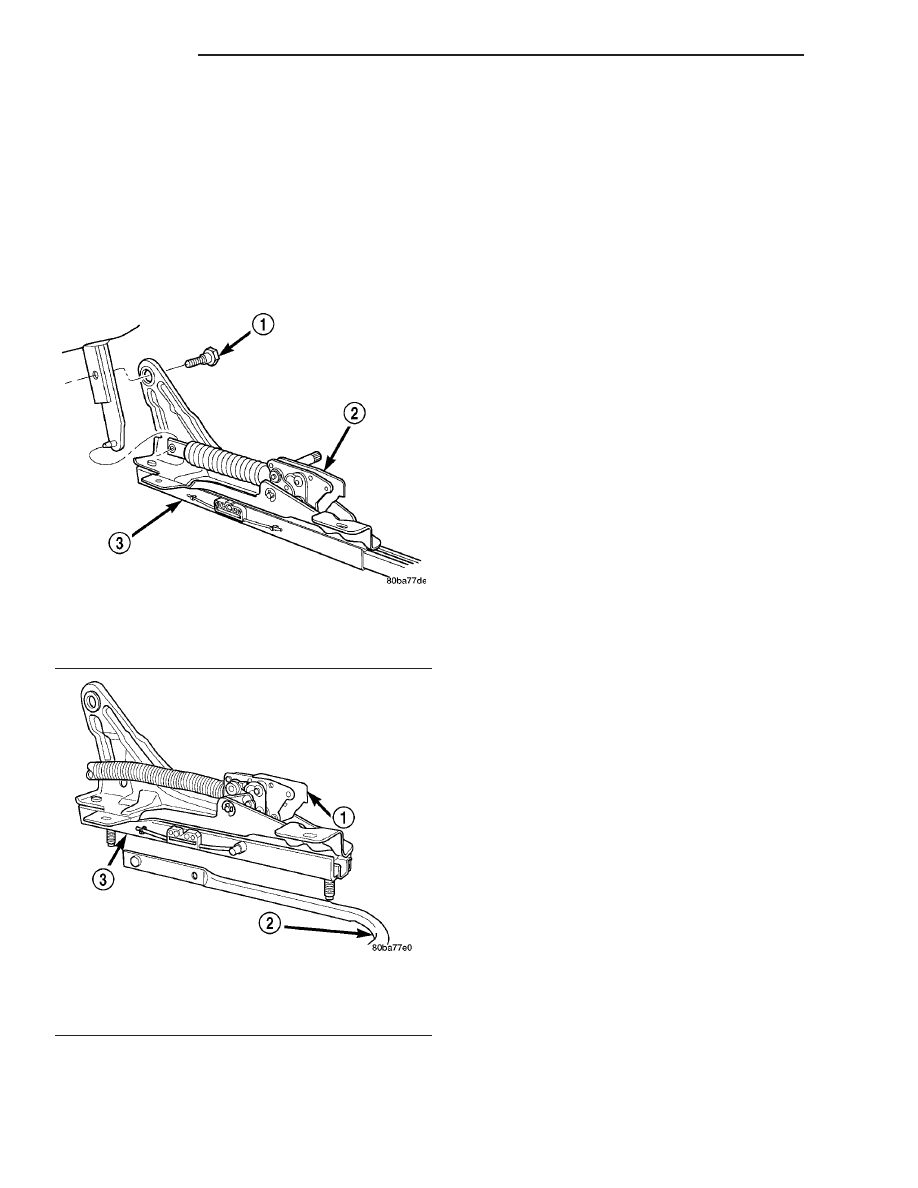

(4) Remove bolt attaching seat back frame to seat

track (Fig. 37).

(5) Remove seat track from seat adjuster handle

(Fig. 38).

(6) Remove seat track from seat.

INSTALLATION

(1) Place seat track in position on seat.
(2) Place adjuster handle in position on seat track

(Fig. 40).

(3) Insert stud on seat back frame into recliner.
(4) Install bolt attaching seat back frame to seat

track (Fig. 39).

(5) Install riser. (Refer to 23 - BODY/SEATS/

FRONT SEAT RISER - MANUAL TRACK - INSTAL-
LATION)

(6) Install seat cushion. (Refer to 23 - BODY/

SEATS/FRONT/QUAD SEAT CUSHION - INSTAL-
LATION)

(7) Install seat in vehicle. (Refer to 23 - BODY/

SEATS/FRONT SEAT - INSTALLATION)

FRONT SEAT TRACK
ADJUSTER/MANUAL - OCS

REMOVAL

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

Fig. 37 FRONT SEAT TRACK - MANUAL

1 - SHOULDER BOLT
2 - RECLINER
3 - MANUAL SEAT TRACK

Fig. 38 FRONT SEAT TRACK ADJUSTER HANDLE

1 - RECLINER
2 - SEAT ADJUSTER HANDLE
3 - MANUAL SEAT TRACK

23 - 150

SEATS

RS

FRONT SEAT TRACK MANUAL ADJUSTER (Continued)
