WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

(1) Remove head rest sleeves. (Refer to 23 - BODY/

SEATS/HEADREST SLEEVE - REMOVAL).

(2) Remove the armrest. (Refer to 23 - BODY/

SEATS/ARMREST - REMOVAL).

(3) Remove the seat back recliner lever.
(4) Remove the lumbar adjustment lever.
(5) Remove both seat cushion side covers. (Refer to

23 - BODY/SEATS/FRONT SEAT CUSHION SIDE
COVER - REMOVAL).

(6) Remove nut attaching the recliner to the seat

back frame (Fig. 16).

(7) Remove both pivot bolts and remove seat back

from recliner.

INSTALLATION

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

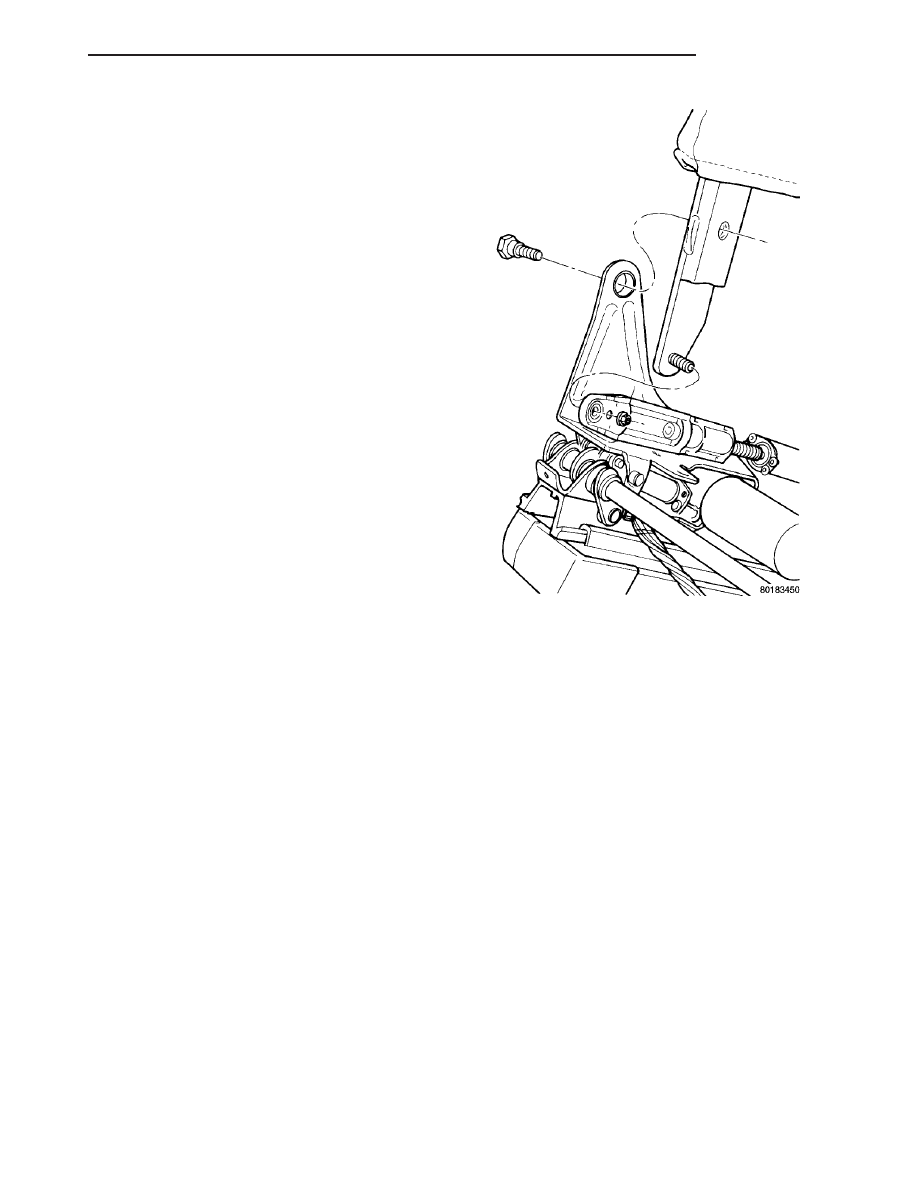

Fig. 16 FRONT SEAT BACK

RS

SEATS

23 - 135

FRONT SEAT BACK (Continued)

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

(1) Place seat back into position.
(2) Install both pivot bolts attaching seat back

frame to seat track (Fig. 16). Tighten bolts to 48 N·m
(35 ft. lbs.) torque.

(3) Install nut attaching the recliner to the seat

back frame. Tighten nut to 12 N·m (105 in. lbs.)
torque.

(4) Install both seat cushion side covers. (Refer to

23 - BODY/SEATS/FRONT SEAT CUSHION SIDE
COVER - INSTALLATION).

(5) Install the lumbar adjustment lever.
(6) Install the seat back recliner lever.
(7) Install the armrest. (Refer to 23 - BODY/

SEATS/ARMREST - INSTALLATION).

(8) Install headrest sleeves. (Refer to 23 - BODY/

SEATS/HEADREST SLEEVE - INSTALLATION).

FRONT SEAT BACK ASSIST
STRAP

REMOVAL

(1) Using a small screw driver, pry screw plugs

from ends of assist strap (Fig. 17).

(2) Remove screws attaching assist strap to seat

back.

(3) Remove assist strap from vehicle.

INSTALLATION

(1) Place assist strap in position on vehicle.

(2) Install screws attaching assist strap to seat

back. Tighten screws to 7.0 N·m (60 in. lbs.).

(3) Insert screw plugs into ends of assist strap

(Fig. 17).

FRONT SEAT BACK PANEL

REMOVAL

(1) Remove the screws (Fig. 18).
(2) Tip the top of the panel away from the seat

back and lift off the hooks at the bottom to remove.

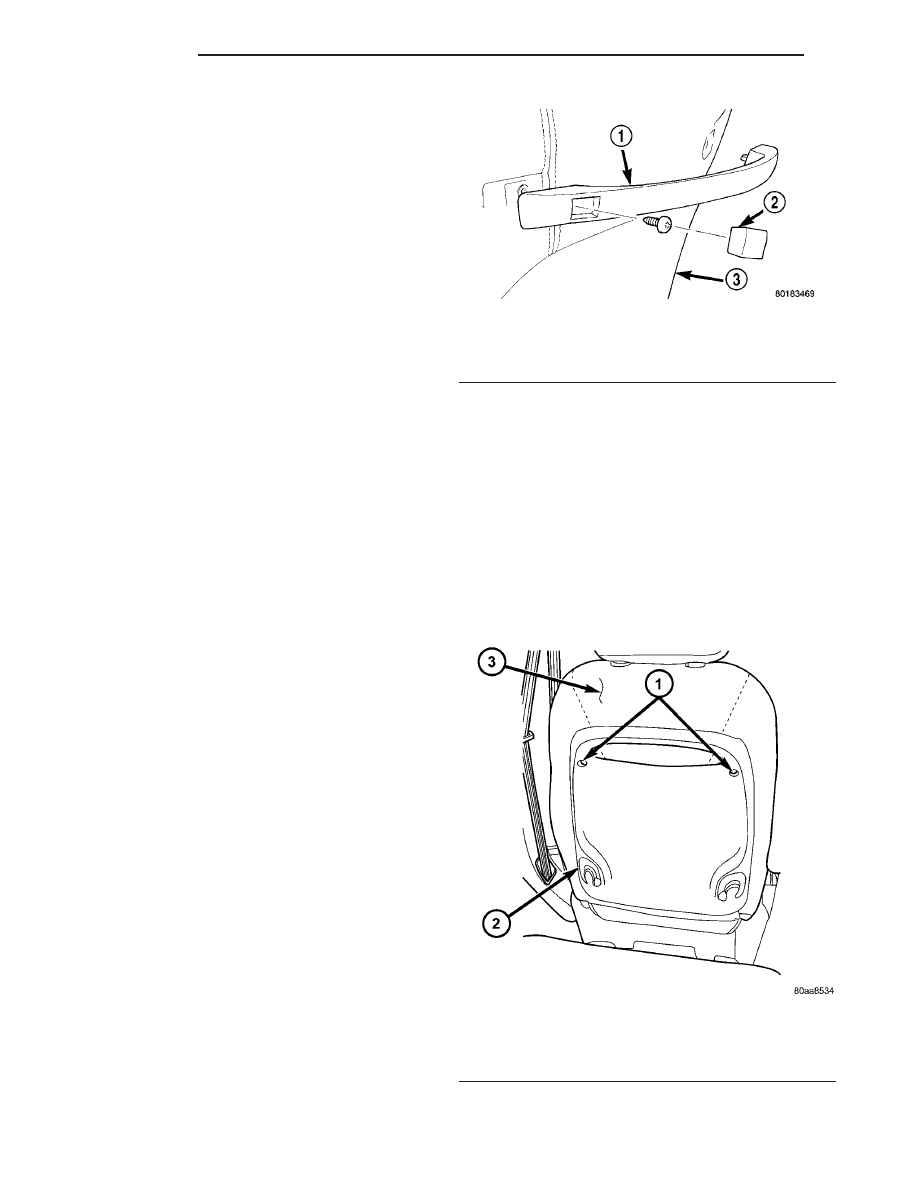

Fig. 17 FRONT SEAT BACK ASSIST STRAP

1 - ASSIST STRAP
2 - SCREW PLUG
3 - SEAT BACK

Fig. 18 FRONT SEAT BACK PANEL - TYPICAL

1 - SCREWS
2 - SEAT BACK PANEL
3 - SEAT BACK

23 - 136

SEATS

RS

FRONT SEAT BACK (Continued)

INSTALLATION

(1) Place seat back cover into position and engage

the bottom hooks (Fig. 18).

(2) Install the top screws.

FRONT SEAT BACK COVER

REMOVAL

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH, ON VEHICLES EQUIPPED WITH AIRBAGS,
DISABLE THE SUPPLEMENTAL RESTRAINT SYS-
TEM

BEFORE

ATTEMPTING

ANY

STEERING

WHEEL, STEERING COLUMN, AIRBAG, OCCUPANT
CLASSIFICATION

SYSTEM,

SEAT

BELT

TEN-

SIONER,

IMPACT

SENSOR,

OR

INSTRUMENT

PANEL COMPONENT DIAGNOSIS OR SERVICE.
DISCONNECT AND ISOLATE THE BATTERY NEGA-
TIVE (GROUND) CABLE, THEN WAIT TWO MINUTES
FOR THE SYSTEM CAPACITOR TO DISCHARGE
BEFORE PERFORMING FURTHER DIAGNOSIS OR
SERVICE. THIS IS THE ONLY SURE WAY TO DIS-
ABLE THE SUPPLEMENTAL RESTRAINT SYSTEM.
FAILURE TO TAKE THE PROPER PRECAUTIONS
COULD RESULT IN ACCIDENTAL AIRBAG DEPLOY-
MENT.

WARNING:

TO

AVOID

PERSONAL

INJURY

OR

DEATH ON VEHICLES EQUIPPED WITH THE OCCU-
PANT CLASSIFICATION SYSTEM (OCS), ONLY THE
OCCUPANT CLASSIFICATION MODULE (OCM) AND
THE SEAT CUSHION TRIM MAY BE SERVICED SEP-
ARATELY. ALL OTHER COMPONENTS OF THE PAS-
SENGER SIDE FRONT SEAT CUSHION ASSEMBLY
MUST BE SERVICED ONLY AS A COMPLETE FAC-
TORY-CALIBRATED, ASSEMBLED AND TAMPER-EV-
IDENT SERVICE REPLACEMENT PACKAGE. THIS
PACKAGE INCLUDES THE FRAME, SPRINGS, PAD,
BLADDER, SENSOR, FOAM, WIRING AND A CALI-
BRATED OCM. WHEN INSTALLING THIS PACKAGE
ALWAYS REPLACE ALL OF THE EXISTING COMPO-
NENTS WITH THE NEW COMPONENTS AS A UNIT.
DO NOT ATTEMPT TO SEPARATE OR DISCONNECT
ANY OF THE NEW OCS COMPONENTS IN THE SER-
VICE

REPLACEMENT

PACKAGE

FROM

EACH

OTHER, AND DO NOT ATTEMPT TO REUSE ANY OF
THE REPLACED COMPONENTS IN THIS OR ANY
OTHER VEHICLE. FAILURE TO TAKE THE PROPER
PRECAUTIONS COULD RESULT IN FAILURE OF
THE PASSENGER AIRBAG TO DEPLOY WHEN
REQUIRED, OR IN PASSENGER AIRBAG DEPLOY-
MENT WHEN NOT REQUIRED.

(1) Remove headrest sleeves (Fig. 19).

(2) Remove armrest cap and attaching bolt (Fig.

20) and (Fig. 21).

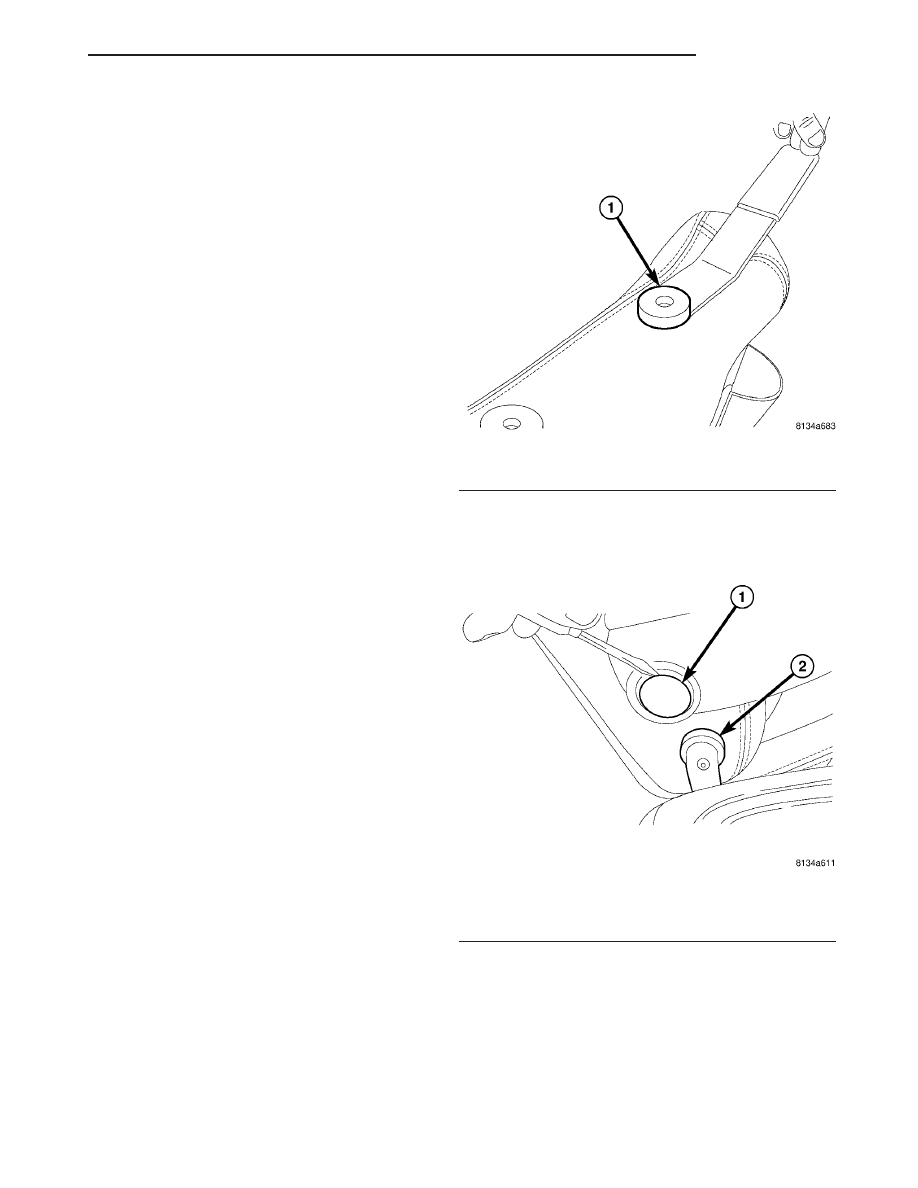

Fig. 19 HEADREST SLEEVE

1 - REMOVE SLEEVE

Fig. 20 FRONT SEAT ARMREST

1 - ARMREST CAP
2 - LUMBAR HANDLE

RS

SEATS

23 - 137

FRONT SEAT BACK PANEL (Continued)

(3) Remove lumbar handle (Fig. 22).

(4) Remove the seat back panel (Fig. 23). (Refer to

23 - BODY/SEATS/SEAT BACK - REMOVAL).

(5) Release seat back cover hook and loop strip

(Fig. 24).

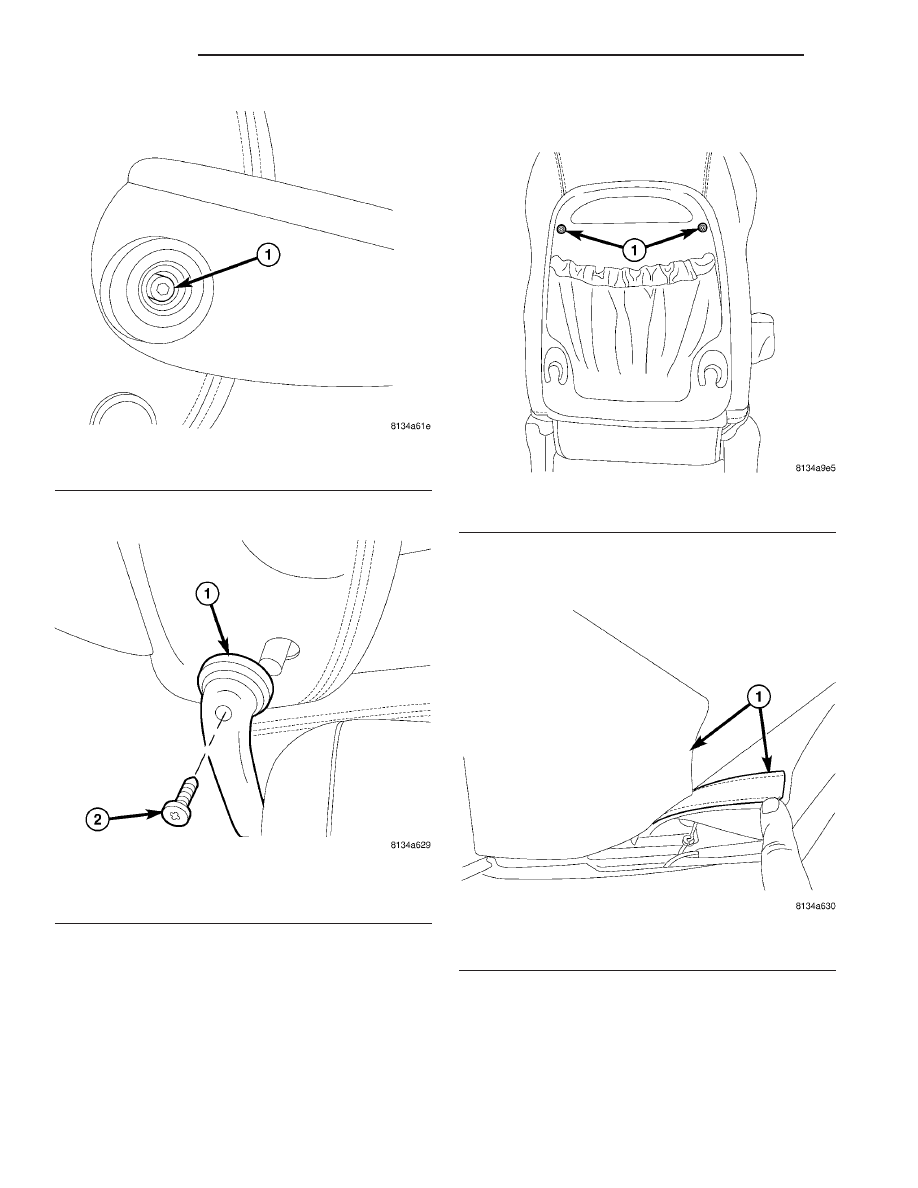

Fig. 21 FRONT SEAT ARMREST BOLT

1 - ARMREST BOLT

Fig. 22 LUMBAR HANDLE

1 - LUMBAR HANDLE
2 - ATTACHING SCREW

Fig. 23 FRONT SEAT BACK PANEL

1 - ATTACHING SCREWS

Fig. 24 FRONT SEAT BACK COVER

1 - HOOD AND LOOP STRIP

23 - 138

SEATS

RS

FRONT SEAT BACK COVER (Continued)
