HOLD OPEN LATCH CABLE

REMOVAL

NOTE: For power sliding door procedures refer to
POWER SLIDING DOOR SYSTEM in the ELECTRI-
CAL section.

(1) Disconnect and isolate the negative battery

cable.

(2) Remove the appropriate side door trim panel

from the vehicle. (Refer to 23 - BODY/DOORS -
SLIDING/TRIM PANEL - REMOVAL)

(3) Peel watershield away from adhesive around

perimeter of inner door panel.

(4) Open the side door and remove the latch

assembly.

(Refer

to

8

-

ELECTRICAL/POWER

DOORS/LATCH - REMOVAL)

CAUTION: Make note of cable routing and foam
insulator placement. This will prove helpful when
reinstalling replacement cable. Be certain replace-
ment cable is routed and retained correctly.

(5) Trace the hold open latch cable along its rout-

ing path and disconnect from its retaining clips.

(6) Disconnect the hold open latch cable from the

latch assembly. Gently pry cable sleeve retainer out
of the latch mounting bracket and then unhook
swedged cable end from the latch link.

(7) Remove the hold open latch from the side door.

(Refer to 23 - BODY/DOORS - SLIDING/HOLD
OPEN LATCH - REMOVAL)

(8) Disconnect the hold open latch cable from the

hold open latch. Gently pry cable sleeve retainer out
of the handle bracket and then unhook swedged
cable end from the latch link.

(9) Remove the hold open latch cable from the side

door.

INSTALLATION

NOTE: For power sliding door procedures refer to
POWER SLIDING DOOR SYSTEM in the ELECTRI-
CAL section.

(1) Match the replacement cable up against the old

cable to verify the correct part.

(2) Position the hold open latch cable on the side

door.

NOTE: The hold open latch cable is marked with
white tape. It must be attached to the upper most
cable attachment at the latch. This position is
marked with a “W” on the latch.

(3) Connect the hold open latch cable on the hold

open latch assembly. Hook the swedged cable end on
the latch link and gently push the cable sleeve
retainer in the latch bracket.

(4) Install the hold open latch on the side door.

(Refer to 23 - BODY/DOORS - SLIDING/HOLD
OPEN LATCH - INSTALLATION)

(5) Connect the hold open latch cable on the latch

assembly. Hook the swedged cable end on the latch
link and gently push the cable sleeve retainer in the
latch bracket.

(6) Trace the outside handle cable along its routing

path and install on its retaining clips and position
foam insulators. Use previously made schematic as a
guide or remove the opposite side door trim panel
and use that door as a guide.

CAUTION: Be certain replacement cable is routed
and retained correctly and foam insulators are
properly positioned.

(7) Install the latch assembly. (Refer to 8 - ELEC-

TRICAL/POWER DOORS/LATCH - INSTALLATION)

(8) Place the watershield into position and press

securely to adhesive making sure to properly route
wiring and linkages.

(9) Install the appropriate side door trim panel on

the vehicle. (Refer to 23 - BODY/DOORS - SLIDING/
TRIM PANEL - INSTALLATION)

(10) Connect the negative battery cable.

RS

DOORS - SLIDING

23 - 43

DECKLID/HATCH/LIFTGATE/TAILGATE

TABLE OF CONTENTS

page

page

EXTERIOR HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 44

HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 44

LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 45

LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 45

LIFTGATE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

LOCK CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

SUPPORT CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 46

TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 47

SLAM BUMPER

REMOVAL

REMOVAL - BODY SIDE

. . . . . . . . . . . . . . . . 47

REMOVAL - LIFTGATE SIDE

. . . . . . . . . . . . . 47

INSTALLATION

INSTALLATION - BODY SIDE

. . . . . . . . . . . . 48

INSTALLATION - LIFTGATE SIDE

. . . . . . . . . 48

EXTERIOR HANDLE

REMOVAL

(1) Remove liftgate trim panel. (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - REMOVAL)

(2) Disconnect the exterior handle electrical con-

nectors.

(3) Remove the two outer screws and the two inner

screws.

(4) Remove the exterior handle/license plate light

assembly.

INSTALLATION

(1) Route the exterior handle electrical connector

through the door and position handle.

(2) Install the two out screws and tighten to 3 N·m

(22 in. lbs.).

(3) Install the two inner bolts and tighten to 5

N·m (40 in. lbs.).

(4) Connect the electrical connector.
(5) Install the trim panel. (Refer to 23 - BODY/

DECKLID/HATCH/LIFTGATE/TAILGATE/TRIM
PANEL - INSTALLATION)

HINGE

REMOVAL

(1) Release liftgate latch and open liftgate.

(2) Support liftgate on a suitable lifting device in

the full open position.

(3) Apply several layers of duct tape on the outside

of to roof across the gap to the lift gate to hold the
liftgate in position.

(4) Remove bolts attaching liftgate hinge to roof

header.

(5) Disconnect VTSS switch from the body har-

ness.

(6) Remove bolts attaching hinge to liftgate (Fig.

1).

(7) Remove hinge from vehicle.

INSTALLATION

(1) If necessary, paint replacement hinge before

installation.

(2) Place hinge in position on vehicle.
(3) Align hinge to marks on liftgate.
(4) Install bolts attaching hinge to liftgate (Fig. 1).

Tighten bolts to 33 N·m (24 ft. lbs.) torque.

(5) Align hinge to marks on roof header.
(6) Install bolts attaching liftgate hinge to roof

header. Tighten outer two bolts to 33 N·m (24 ft. lbs.)
torque. The sheet medal screw at center 12 N·m (105
in. lbs.)

(7) Remove duct tape from roof and liftgate.
(8) Verify liftgate alignment. Refer to Liftgate

Remove and Installation for proper gap measure-
ments.

23 - 44

DECKLID/HATCH/LIFTGATE/TAILGATE

RS

LATCH

REMOVAL

(1) Remove liftgate trim panel.
(2) Disengage outside key cylinder link from clip

on latch.

(3) Disconnect wire connector from liftgate latch

(Fig. 2).

(4) Remove screws attaching latch to liftgate.
(5) Remove latch from vehicle.

INSTALLATION

(1) Engage key cylinder link and place latch in

position on vehicle.

(2) Install

screws

attaching

latch

to

liftgate.

Tighten to 11 N·m (95 in. lbs.) torque.

(3) Connect wire connector to liftgate latch.
(4) Verify liftgate fit and operation. Adjust as nec-

essary.

(5) Install liftgate trim panel.

LATCH STRIKER

REMOVAL

(1) Open liftgate.
(2) Mark outline of striker on sill to aid installa-

tion.

(3) Remove screws attaching striker to sill (Fig. 3).
(4) Remove striker from vehicle.

INSTALLATION

(1) Place striker in position on vehicle.
(2) Align striker to outline mark on sill.

(3) Install screws attaching striker to sill. Tighten

screws to 28 N·m (21 ft. lbs.) torque.

(4) Verify liftgate alignment and operation.

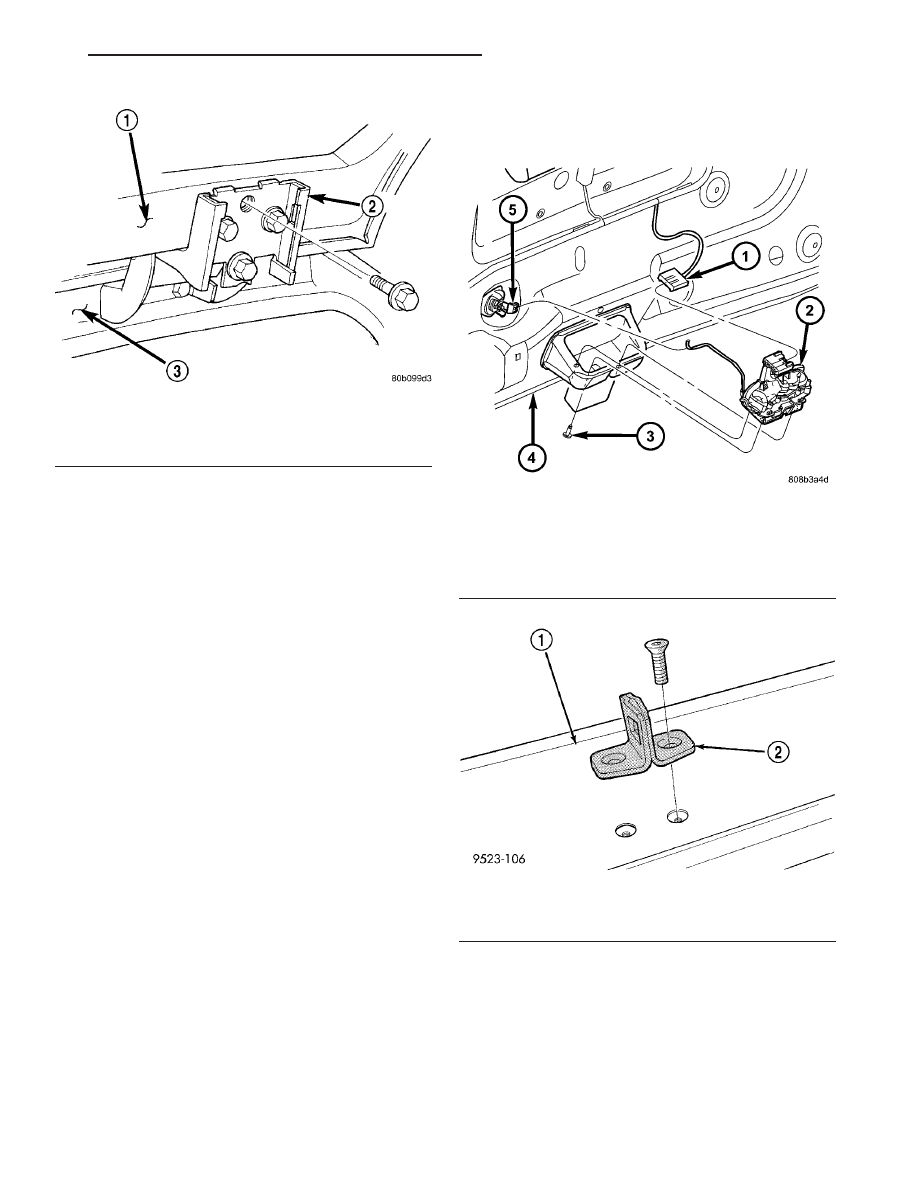

Fig. 1 LIFTGATE HINGE

1 - LIFTGATE
2 - HINGE
3 - REAR ROOF HEADER

Fig. 2 LIFTGATE LATCH

1 - ELECTRICAL CONNECTOR
2 - LIFTGATE LATCH
3 - SCREW
4 - LIFTGATE
5 - LIFTGATE LOCK CYLINDER

Fig. 3 LIFTGATE LATCH STRIKER

1 - LIFTGATE SILL
2 - LIFTGATE STRIKER

RS

DECKLID/HATCH/LIFTGATE/TAILGATE

23 - 45

HINGE (Continued)

LIFTGATE

REMOVAL

(1) Disconnect and isolate the battery negative

cable.

(2) Release liftgate latch and open liftgate.
(3) Remove liftgate upper frame molding.
(4) Remove screws attaching liftgate wire connec-

tor to rear header.

(5) Disconnect liftgate wire harness from body

wire harness.

(6) Disconnect rear window washer hose from

spray nozzle.

(7) Support liftgate on a suitable lifting device.
(8) Disconnect power liftgate link, if equipped.
(9) Remove screws attaching support cylinders to

liftgate.

(10) Remove bolts attaching liftgate hinge to roof

header (Fig. 4).

(11) With assistance, remove liftgate from vehicle.

INSTALLATION

(1) With assistance, place liftgate in position on

vehicle.

(2) Install bolts attaching liftgate hinge to roof

header. Tighten bolts to 33 N·m (24 ft. lbs.) torque.

(3) Install screws attaching support cylinders to

liftgate. Tighten bolts to 28 N·m (21 ft. lbs.) torque.

(4) Reconnect power liftgate link, if equipped.
(5) Remove lifting device from under liftgate.
(6) Connect liftgate wire harness into body wire

harness.

(7) Install screws attaching wire connector to rear

header.

(8) Connect rear window washer hose onto spray

nozzle.

(9) Install liftgate upper frame molding.
(10) Install battery negative cable.
(11) Verify liftgate alignment. The liftgate should

have a gap to adjacent panels and fit flush across the
gaps. The gap is; (Refer to 23 - BODY/BODY STRUC-
TURE/GAP AND FLUSH - SPECIFICATIONS).

• 8.0 mm ± 2.5 to the rear fascia,

• 8.0 mm ± 2.0 to the roof,

• 2.0 mm ± 0.5 mm to the aperture.

LOCK CYLINDER

REMOVAL

(1) Remove the liftgate trim panel. (Refer to 23 -

BODY/DECKLID/HATCH/LIFTGATE/TAILGATE/
TRIM PANEL - REMOVAL)

(2) Disconnect the electrical connector.
(3) Disconnect the latch rod.
(4) Rotate plastic lock cylinder nut one quarter

turn and remove nut and spring washer.

(5) Remove the lock cylinder from the liftgate.

INSTALLATION

(1) Install lock cylinder into liftgate.
(2) Install the plastic lock cylinder lock nut, spring

washer and rotate one quarter turn.

(3) Connect the electrical connector.
(4) Connect the latch rod.
(5) Install the trim panel. (Refer to 23 - BODY/

DECKLID/HATCH/LIFTGATE/TAILGATE/TRIM
PANEL - INSTALLATION)

(6) Verify lock cylinder operation.

SUPPORT CYLINDER

REMOVAL

(1) Release liftgate latch and open liftgate.
(2) Support liftgate on a suitable lifting device in

the full open position.

(3) Pull liftgate opening weatherstrip from D-pillar

flange next to prop assembly end pivot.

(4) Remove bolt attaching end pivot to D-pillar

(Fig. 5).

(5) Remove bolt attaching prop assembly to lift-

gate.

(6) Remove prop assembly from vehicle.

INSTALLATION

Ensure that the cylinder end is attached to the

D-pillar and the shaft end is attached to the liftgate.

(1) Place prop assembly in position.
(2) Install bolt attaching prop assembly to liftgate.
(3) Install bolt attaching end pivot to D-pillar.

Tighten bolts to 28 N·m (21 ft. lbs.) torque.

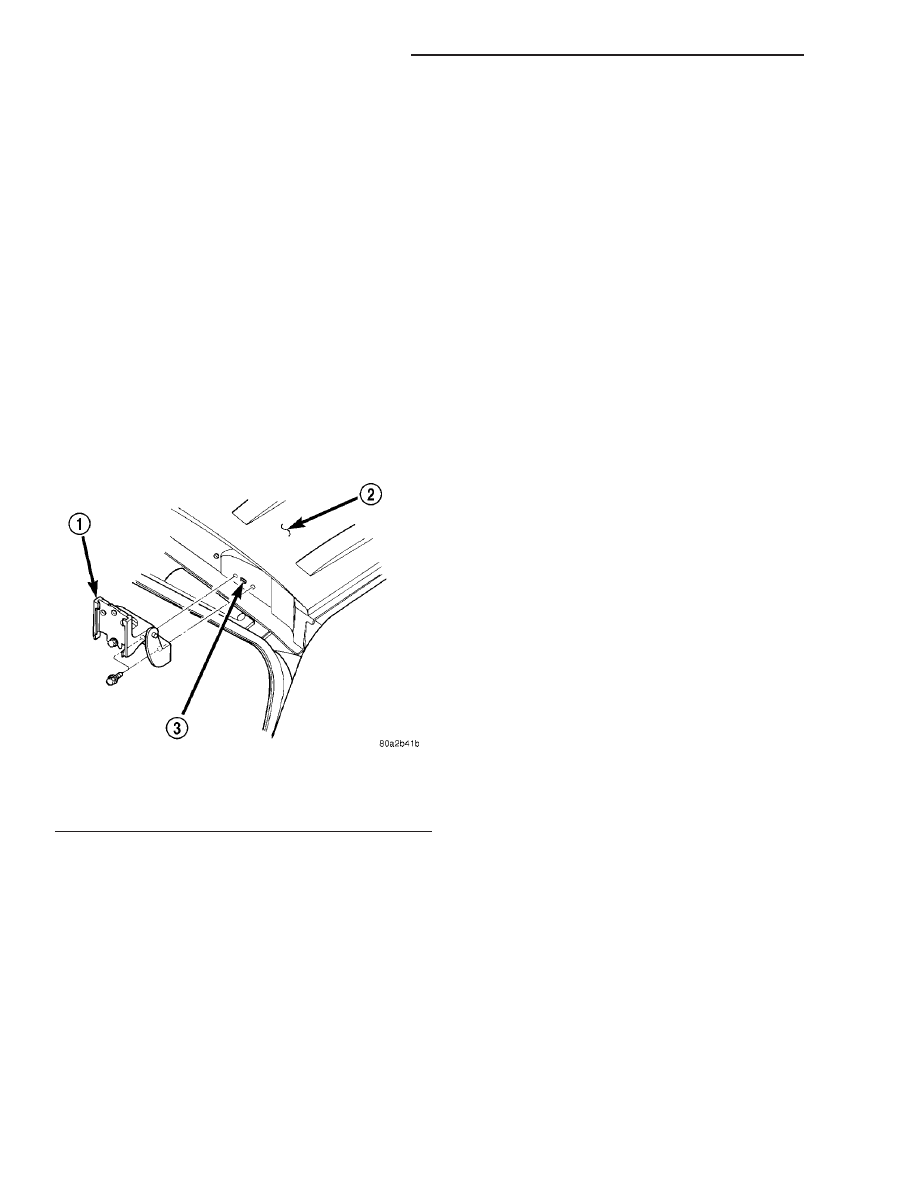

Fig. 4 LIFTGATE

1 - HINGE
2 - ROOF
3 - NET HOLE OR SLOT

23 - 46
