CHECK STRAP

REMOVAL

(1) Remove front door trim panel.
(2) Remove front door watershield (Refer to 23 -

BODY/DOOR

-

FRONT/WATERSHIELD

-

REMOVAL).

(3) Remove front door speaker, if equipped.
(4) Remove bolts attaching door check strap to

A-pillar (Fig. 2).

(5) Remove nuts attaching check strap to door end

frame (Fig. 3).

(6) Remove check strap from door through speaker

hole.

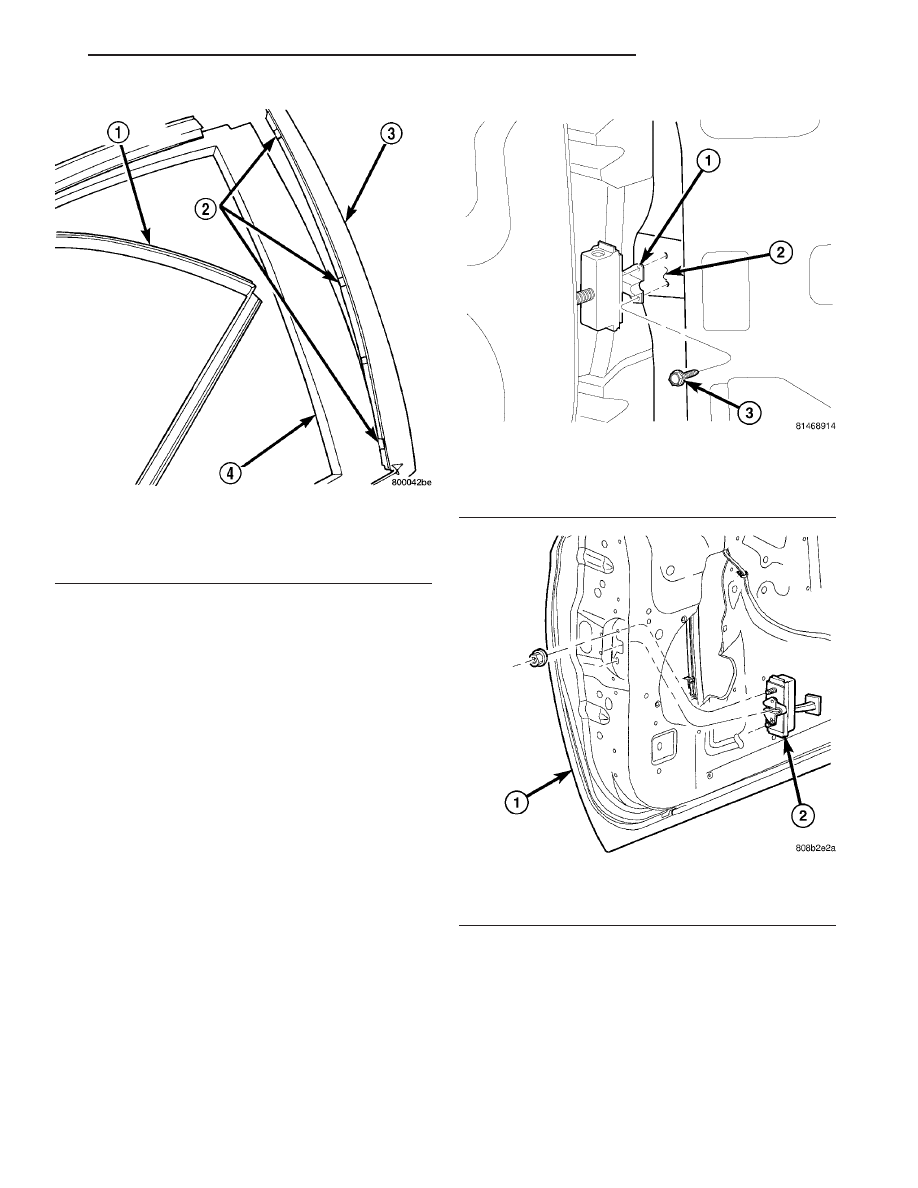

Fig. 1 FRONT DOOR APPLIQUE

1 - GLASS RUN WEATHERSTRIP
2 - CLIPS
3 - APPLIQUE
4 - FRONT DOOR

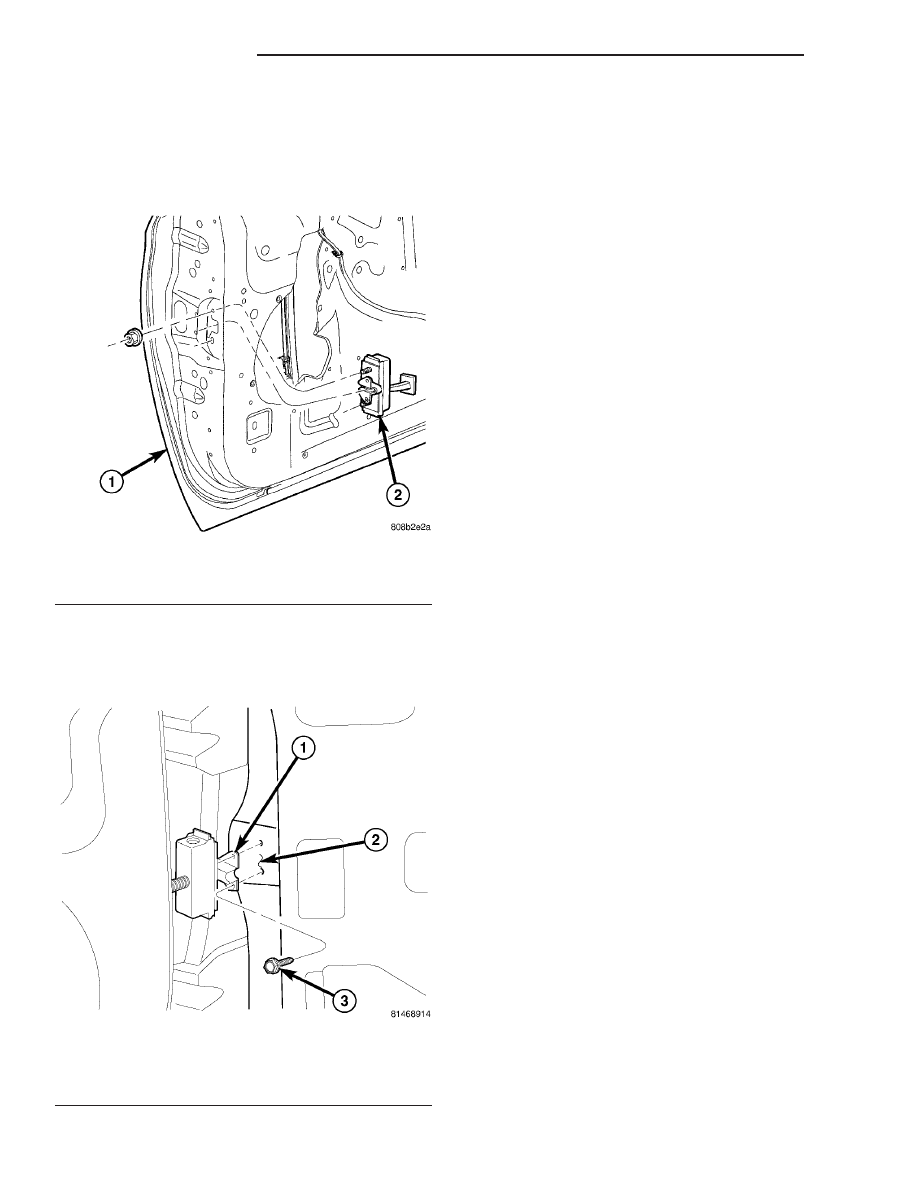

Fig. 2 FRONT DOOR CHECK STRAP TO BODY

1 - CHECK STRAP
2 - A-PILLAR
3 - ATTACHING SCREW(S)

Fig. 3 FRONT DOOR CHECK STRAP

1 - FRONT DOOR
2 - DOOR CHECK STRAP

RS

DOOR - FRONT

23 - 15

APPLIQUE (Continued)

INSTALLATION

(1) Position check strap on door through speaker

hole (Fig. 4).

(2) Install nuts to attach check strap to door end

frame. Tighten nuts to 11 N·m (90 in. lbs.) torque.

(3) Install bolts to attach check strap to A-pillar.

Tighten bolts to 12 N·m (105 in. lbs.) torque (Fig. 5).

(4) Install door speaker, if equipped.
(5) Install front door trim panel.

DOOR

REMOVAL

(1) Remove front wheelhouse splash shield. (Refer

to

23

-

BODY/EXTERIOR/LF

WHEELHOUSE

SPLASH SHIELD - REMOVAL).

(2) Disengage clips attaching door harness wire

connector to inner fender brace.

(3) Disconnect positive lock slide on the side of the

wire connectors (Fig. 6).

(4) Depress lock tab attaching wire connector

halves together.

(5) Disconnect door harness from body wiring har-

ness.

(6) Remove bolts attaching door check strap to

A-pillar (Fig. 7).

(7) Support door on suitable lifting device.
(8) Remove bolts attaching lower hinge to door end

frame (Fig. 8).

(9) Steady door on lifting device and remove bolts

attaching upper hinge to door end frame.

(10) Remove door from vehicle.

Fig. 4 FRONT DOOR CHECK STRAP

1 - FRONT DOOR
2 - DOOR CHECK STRAP

Fig. 5 FRONT DOOR CHECK STRAP TO BODY

1 - CHECK STRAP
2 - A-PILLAR
3 - ATTACHING SCREW(S)

23 - 16

DOOR - FRONT

RS

CHECK STRAP (Continued)

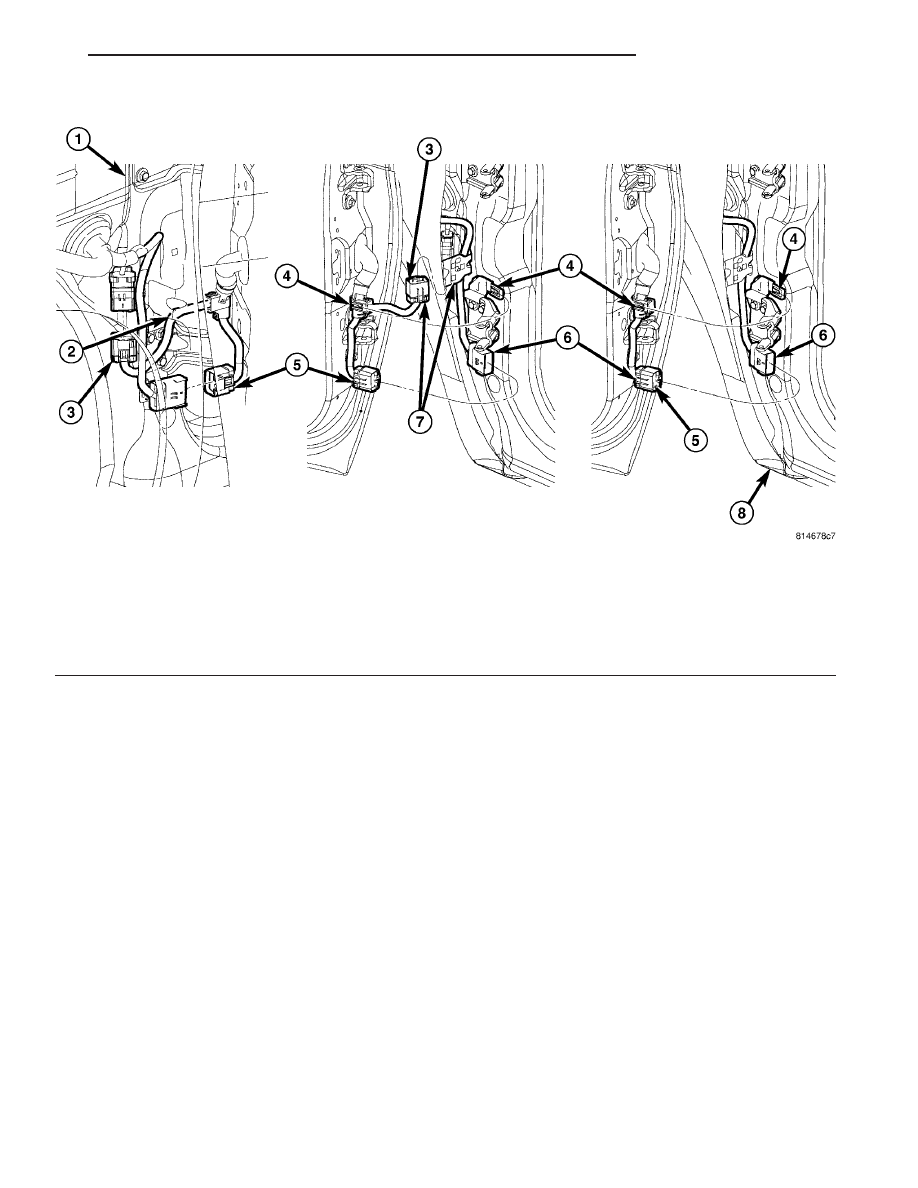

Fig. 6 FRONT DOOR WIRING TO BODY

1 - FENDER SIDE CONNECTION
2 - ROUTE 10-WAY UPPER DOOR WIRE CONNECTOR
THOROUGH FENDER BRACKET PRIOR TO DOOR BEING
INSTALLED
3 - 10-WAY WIRE CONNECTOR
4 - DOOR HARNESS PLASTIC TEE SLIDE ON FEATURE TO
UPPER BAYONET CLIP

5 - LOWER 10-WAY CONNECTOR
6 - 10-WAY CONNECTOR ON THE COWL SIDE PANEL
7 - WIRE HARNESS MUST BE ROUTED UNDER FENDER
BRACKET
8 - LOW LINE VEHICLE ONLY

RS

DOOR - FRONT

23 - 17

DOOR (Continued)

INSTALLATION

NOTE: If new hinge pins are to be used, verify that
the knurling on the hinge pin is aligned with the
knurling on in the door hinge prior to driving in the
pin. Also, verify that the hinge pin is fully seated to
the door hinge and a new retaining clip is installed.

(1) Support door on suitable lifting device.
(2) Position door to vehicle. Verify net pierce nub-

bin is engaged if reusing original hinges. Applies to
body half of hinge only.

(3) Steady door on lifting device and install bolts

attaching upper hinge to door end frame. Tighten
bolts to 34 N·m (25 ft. lbs.) torque (Fig. 9).

(4) Install bolts attaching lower hinge to door end

frame. Tighten bolts to 34 N·m (25 ft. lbs.) torque.
Align door to achieve equal spacing to surrounding
body panels. Panels should be flush across all gaps.

(5) Install hinge pins (Fig. 10).

(6) Install bolts attaching door check strap to

A-pillar. Tighten bolts to 12 N·m (105 in. lbs.) torque.
(Refer

to

23

-

BODY/DOOR

-

FRONT/CHECK

STRAP - INSTALLATION).

(7) Connect door harness into body wiring harness.
(8) Connect positive lock slide on the side of the

wire connectors (Fig. 11).

(9) Connect clips attaching door harness wire con-

nector to inner fender brace.

(10) Install front wheelhouse splash shield.
(11) Verify door operation and alignment. Adjust as

necessary.

(12) Steady door on lifting device and remove bolts

attaching upper hinge to door end frame.

(13) Remove door from vehicle.

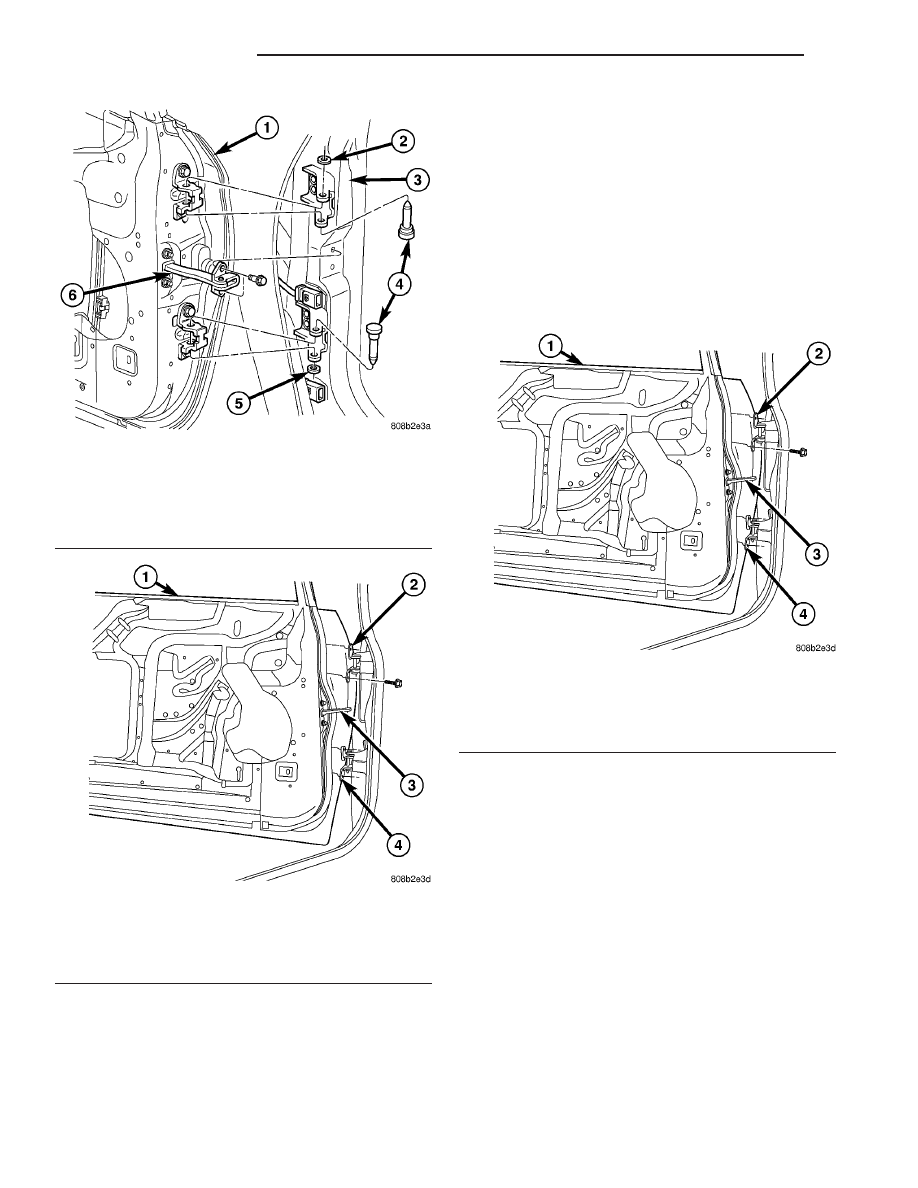

Fig. 7 FRONT DOOR - HINGE PIN REMOVAL

1 - FRONT DOOR
2 - CLIP
3 - A-PILLAR
4 - HINGE PIN
5 - CLIP
6 - DOOR CHECK STRAP

Fig. 8 FRONT DOOR - HINGE BOLT REMOVAL

1 - FRONT DOOR
2 - UPPER HINGE
3 - CHECK STRAP
4 - LOWER HINGE

Fig. 9 FRONT DOOR - HINGE BOLTS

1 - FRONT DOOR
2 - UPPER HINGE
3 - CHECK STRAP
4 - LOWER HINGE

23 - 18

DOOR - FRONT

RS

DOOR (Continued)
