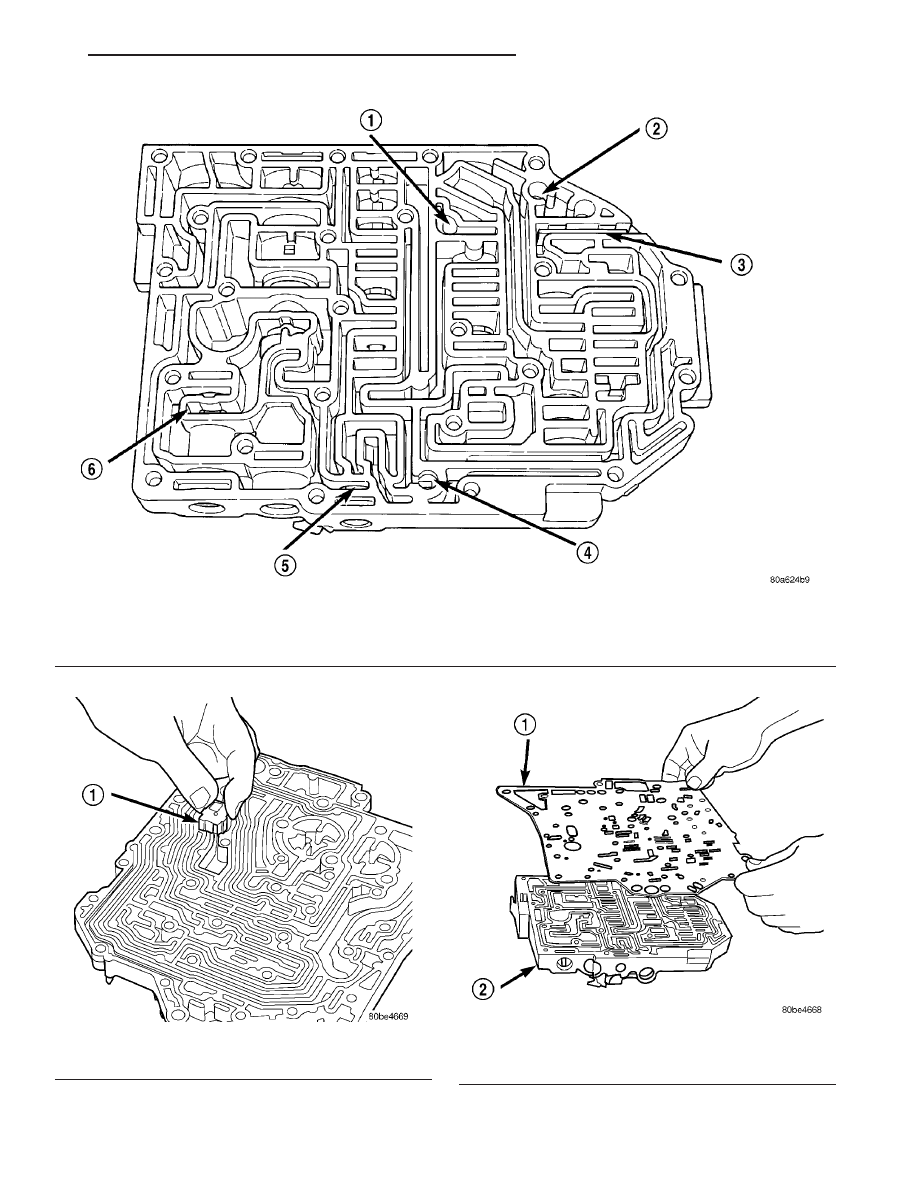

Fig. 360 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 361 Install Thermal Valve

1 - THERMAL VALVE

Fig. 362 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

RS

41TE AUTOMATIC TRANSAXLE

21 - 413

VALVE BODY (Continued)

(8) Install the overdrive clutch (#5) check valve to

separator plate (Fig. 363)

(9) Install oil screen to separator plate (Fig. 364).

(10) Install transfer plate to valve body and sepa-

rator plate. Make sure oil screen and #5 check valve
do not bind (Fig. 365).

(11) Install twenty-four transfer plate to valve

body screws (Fig. 366) and torque to 5 N·m (45 in.
lbs.).

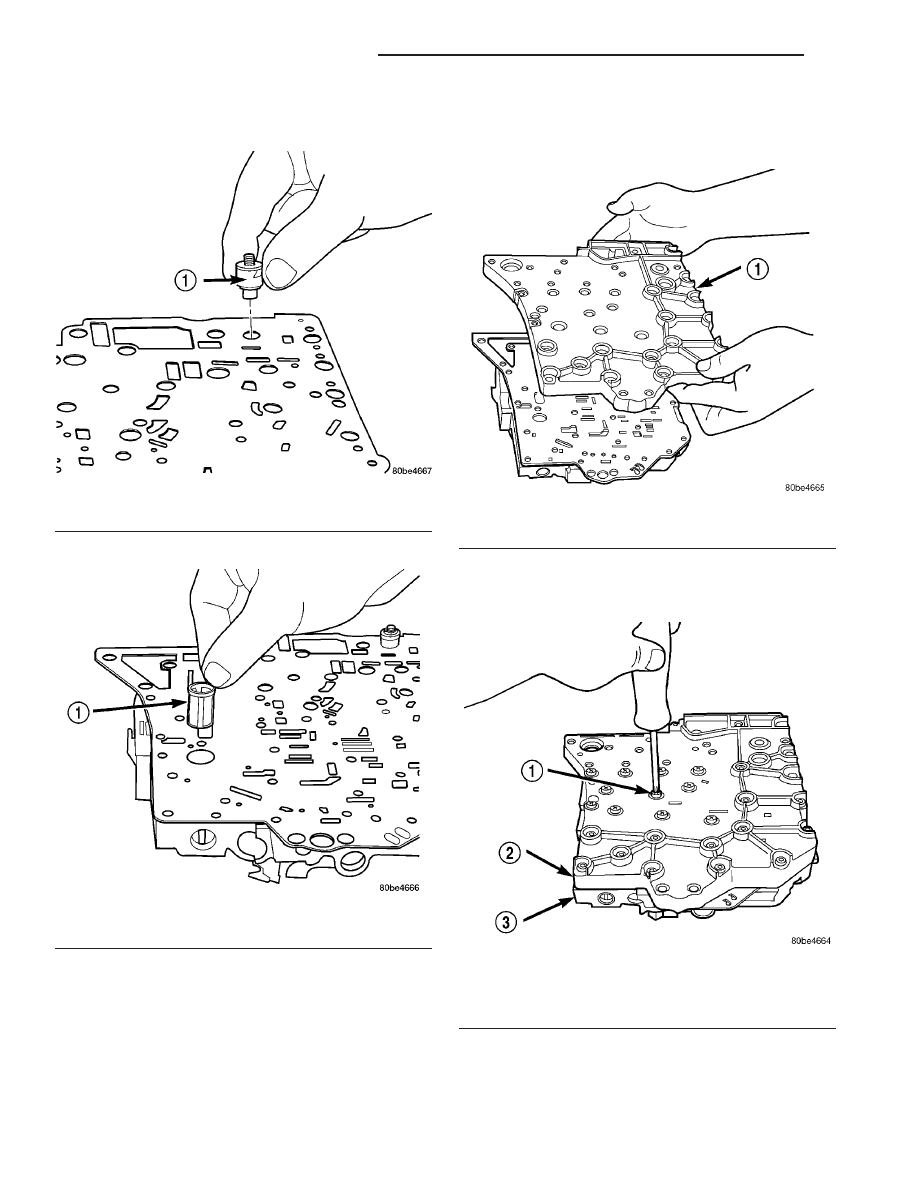

Fig. 363 Install Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 364 Install Oil Screen

1 - OIL SCREEN

Fig. 365 Install Transfer Plate

1 - TRANSFER PLATE

Fig. 366 Install Valve Body to Transfer Plate Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

21 - 414

41TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)

(12) Install 2/4 Accumulator components as shown

in (Fig. 367).

(13) Torque 2/4 Accumulator retainer to 5 N·m (45

in. lbs.) (Fig. 368).

(14) Install

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 369).

(15) Make sure Manual Valve control pin is con-

tained within the rooster comb slot (Fig. 370). Install
Transmission Range Sensor retaining screw (Fig.
370) and torque to 5 N·m (45 in. lbs.).

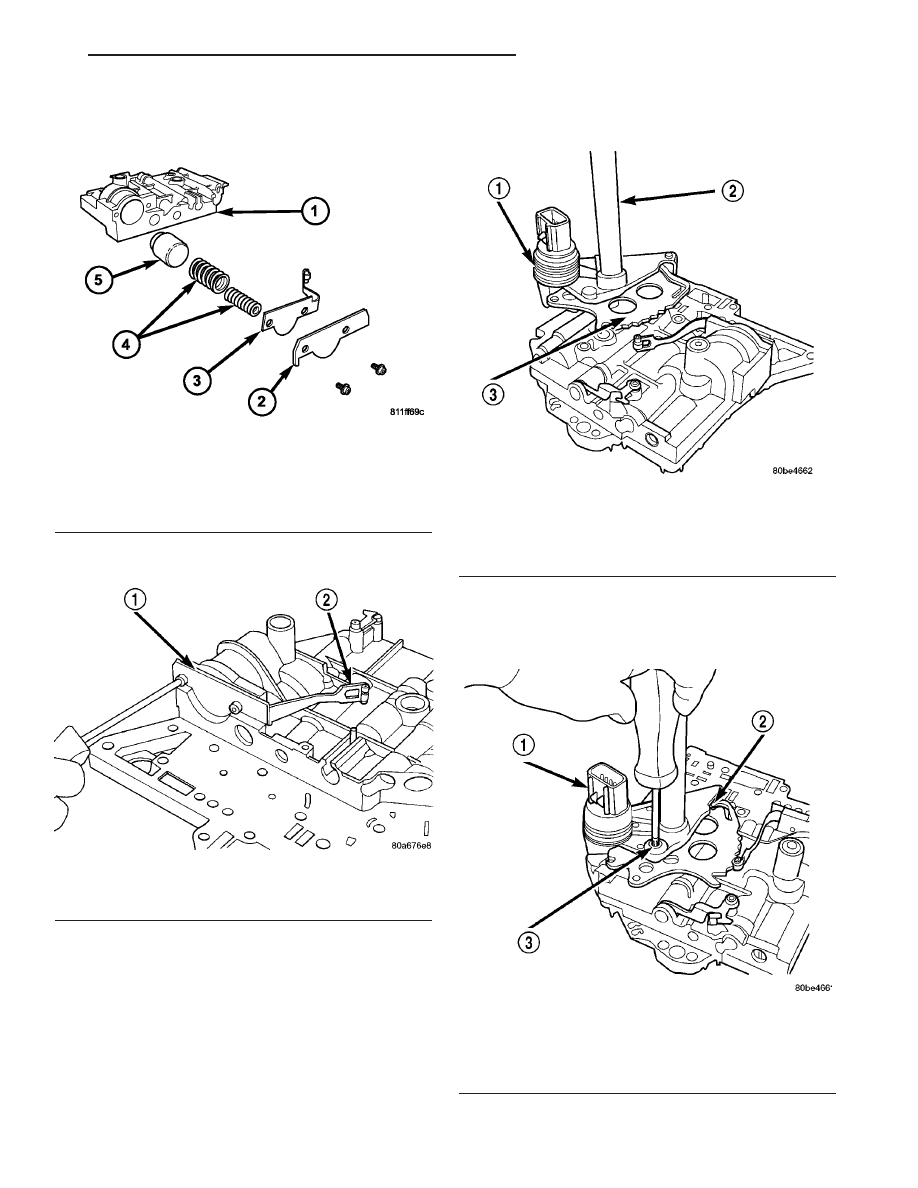

Fig. 367 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 368 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

Fig. 369 Install Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

Fig. 370 Install Transmission Range Sensor

Retaining Screw

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW

RS

41TE AUTOMATIC TRANSAXLE

21 - 415

VALVE BODY (Continued)

(16) Install manual shaft seal (Fig. 371).

INSTALLATION

NOTE: If valve body assembly is being replaced or
reconditioned, the “Quick-Learn” procedure must
be performed. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL MODULE - STANDARD PROCEDURE)

(1) Install valve body assembly to transaxle (Fig.

372). Install and torque valve body-to-transaxle case
bolts (Fig. 373) to 12 N·m (105 in. lbs.).

(2) Install transaxle oil filter (Fig. 374). Inspect

the o-ring and replace if necessary.

(3) Ensure the transaxle oil pan and transaxle

case sealing surfaces are clean and dry. Install an
1/8” bead of Mopar

t Silicone Rubber Adhesive Seal-

ant to the oil pan and install (Fig. 375). Torque oil
pan-to-transaxle case bolts (Fig. 376) to 19 N·m (165
in. lbs.).

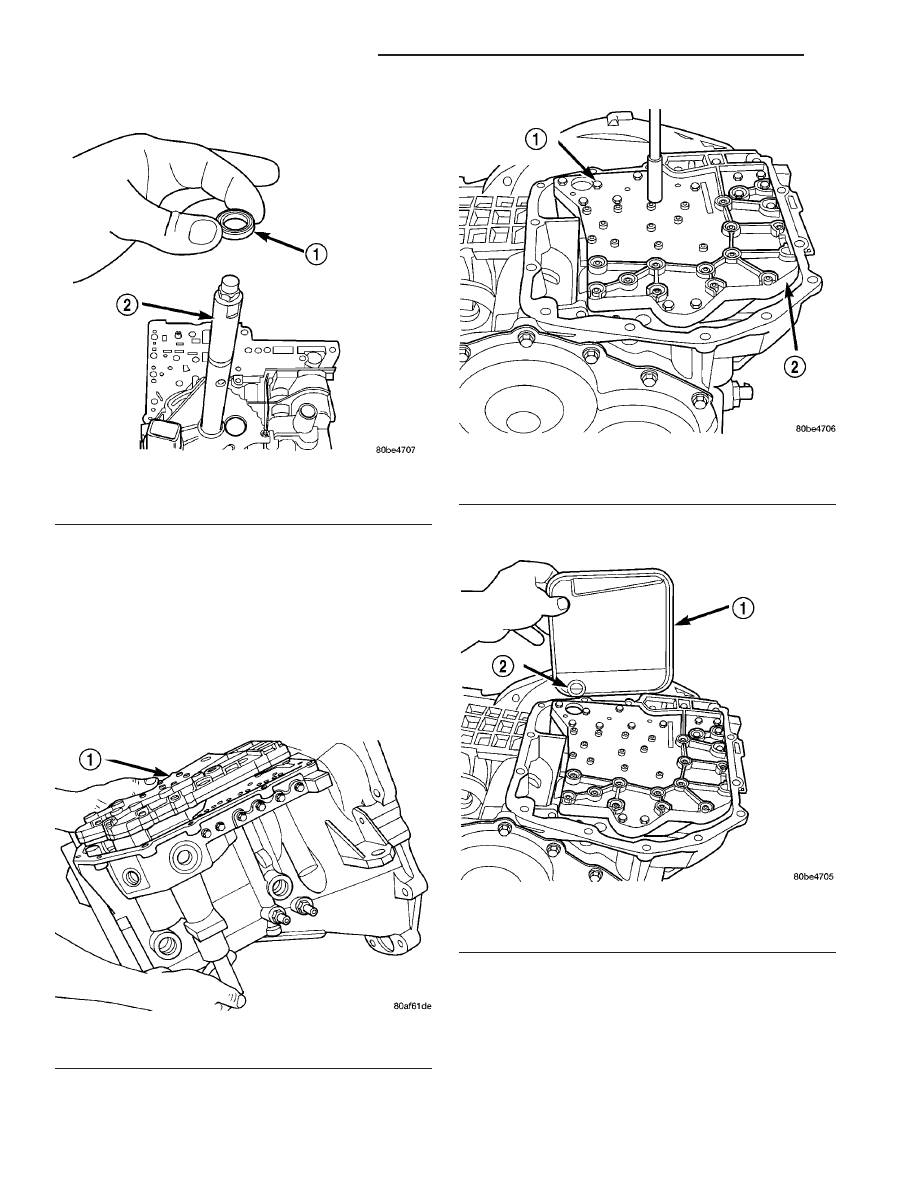

Fig. 371 Manual Shaft Seal

1 - SEAL
2 - MANUAL SHAFT

Fig. 372 Valve Body Removal/Installation

1 - VALVE BODY

Fig. 373 Valve Body Attaching Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

Fig. 374 Oil Filter

1 - OIL FILTER
2 - O-RING

21 - 416

41TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)
