(8) Remove oil screen (Fig. 348).

(9) Remove the overdrive clutch (#5) check valve

(Fig. 349)

(10) Remove separator plate (Fig. 350).

(11) Remove thermal valve (Fig. 351).

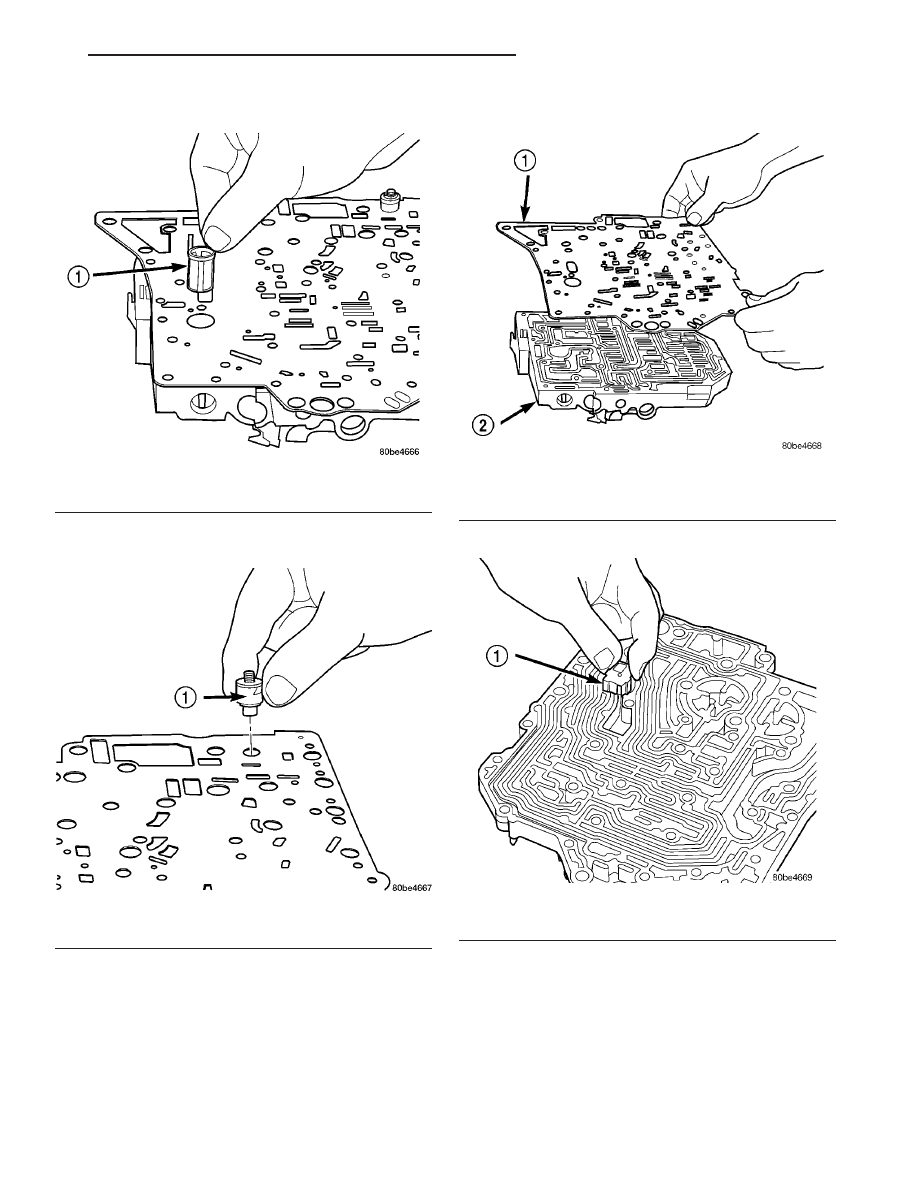

Fig. 348 Remove Oil Screen

1 - OIL SCREEN

Fig. 349 Remove Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 350 Remove Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

Fig. 351 Remove Thermal Valve

1 - THERMAL VALVE

RS

41TE AUTOMATIC TRANSAXLE

21 - 409

VALVE BODY (Continued)

(12) Remove check balls (Fig. 352).

NOTE: Tag all valve/spring assemblies for reassem-
bly identification.

(13) Remove dual retainer plate using Tool 6301

(Fig. 353).

(14) Remove regulator valve spring retainer (Fig.

354).

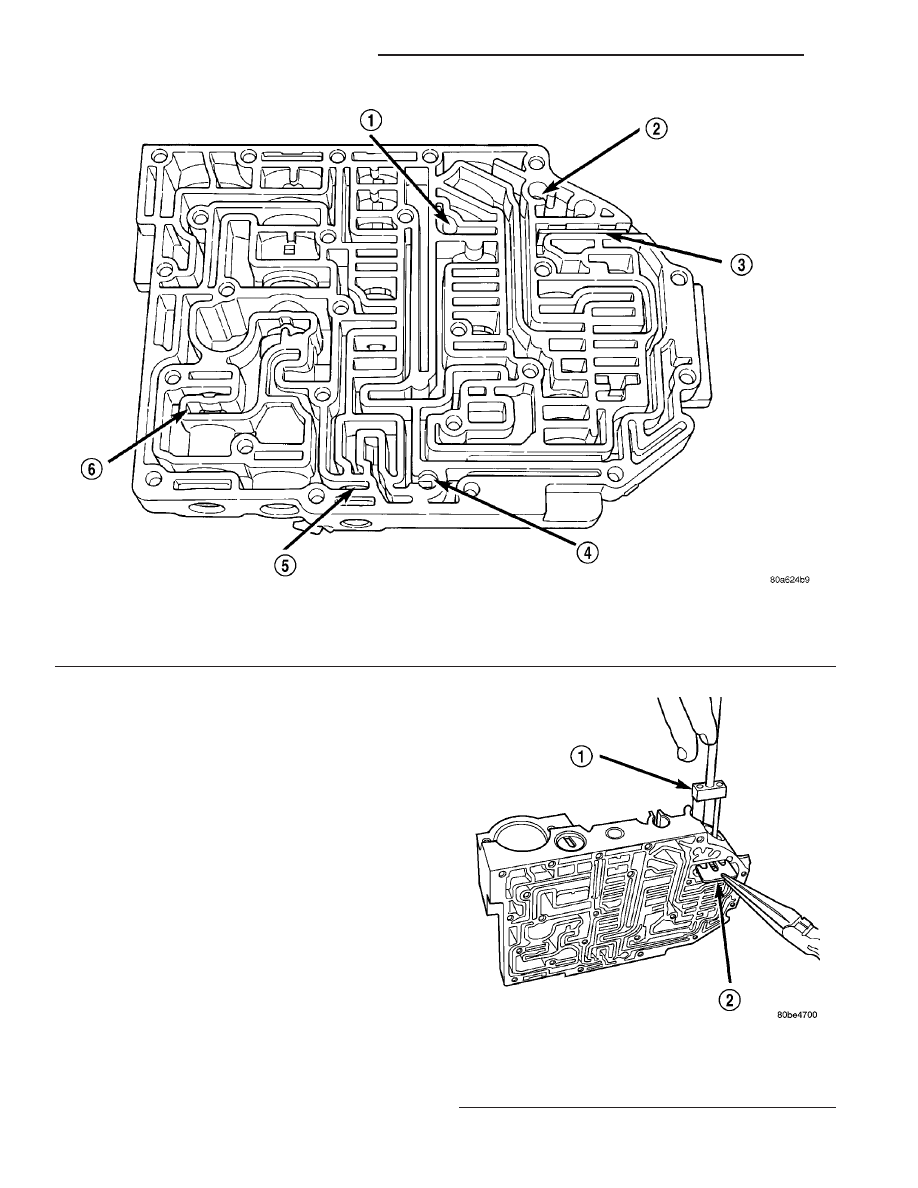

Fig. 352 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 353 Remove Dual Retainer Plate using Tool

6301

1 - TOOL 6301
2 - RETAINER

21 - 410

41TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)

(15) Remove remaining retainers as shown in (Fig.

355).

(16) Remove valves and springs as shown in (Fig.

356).

NOTE: Refer to Valve Body Cleaning and Inspection
for cleaning procedures.

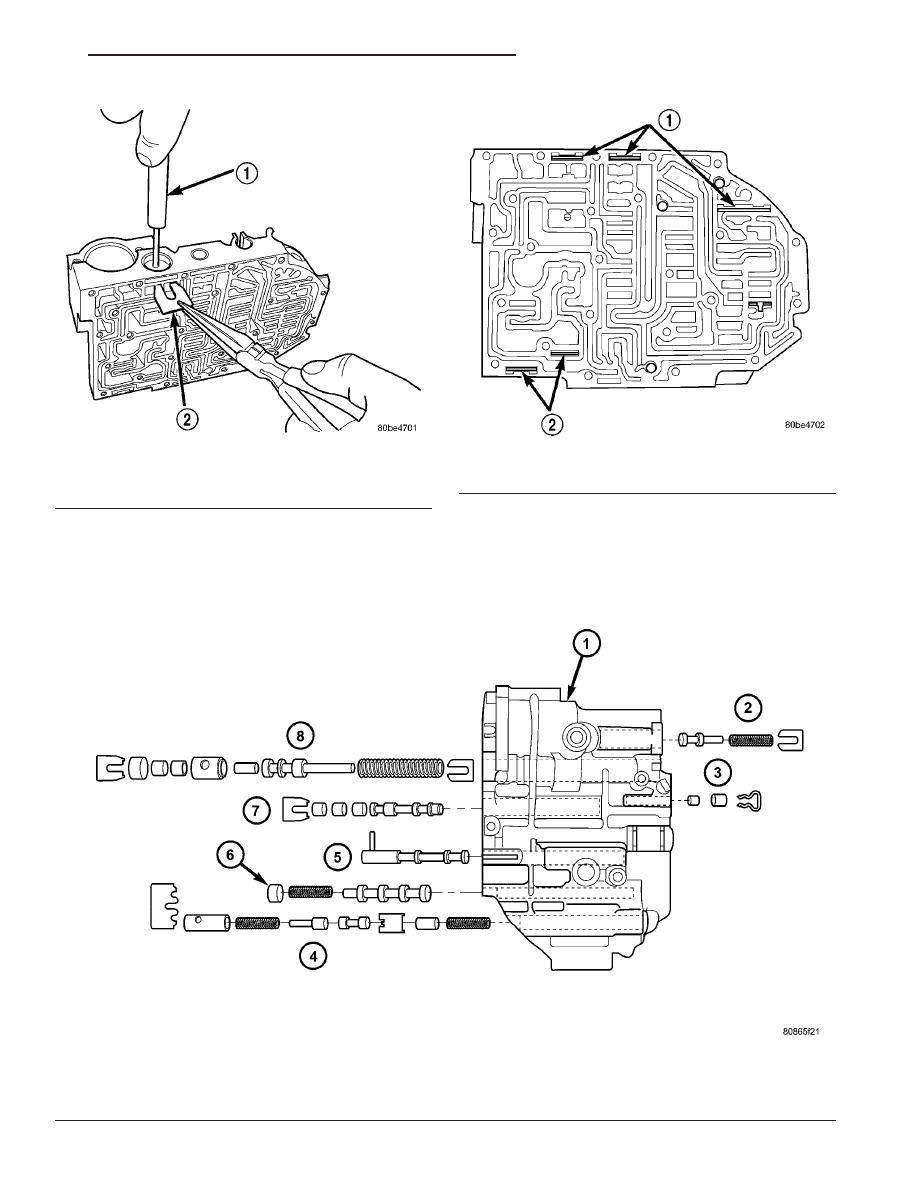

Fig. 355 Valve Retainer Location

1 - RETAINER
2 - RETAINER

Fig. 356 Springs and Valves Location

1 - VALVE BODY

5 - MANUAL VALVE

2 - T/C REGULATOR VALVE

6 - CONVERTER CLUTCH SWITCH VALVE

3 - L/R SWITCH VALVE

7 - SOLENOID SWITCH VALVE

4 - CONVERTER CLUTCH CONTROL VALVE

8 - REGULATOR VALVE

Fig. 354 Remove Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

RS

41TE AUTOMATIC TRANSAXLE

21 - 411

VALVE BODY (Continued)

ASSEMBLY

NOTE: If valve body assembly is reconditioned, the
PCM/TCM Quick Learn Procedure must be per-
formed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE - STANDARD PROCEDURE)

(1) Install valves and springs as shown in (Fig.

356).

(2) Install regulator valve spring retainer (Fig.

357).

(3) Install dual retainer plate using Tool 6301 (Fig.

358).

(4) Verify that all retainers are installed as shown

in (Fig. 359). Retainers should be flush or below
valve body surface.

(5) Install check balls into position as shown in

(Fig. 360). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

(6) Install thermal valve into transfer plate (Fig.

361).

(7) Install separator plate to valve body (Fig. 362).

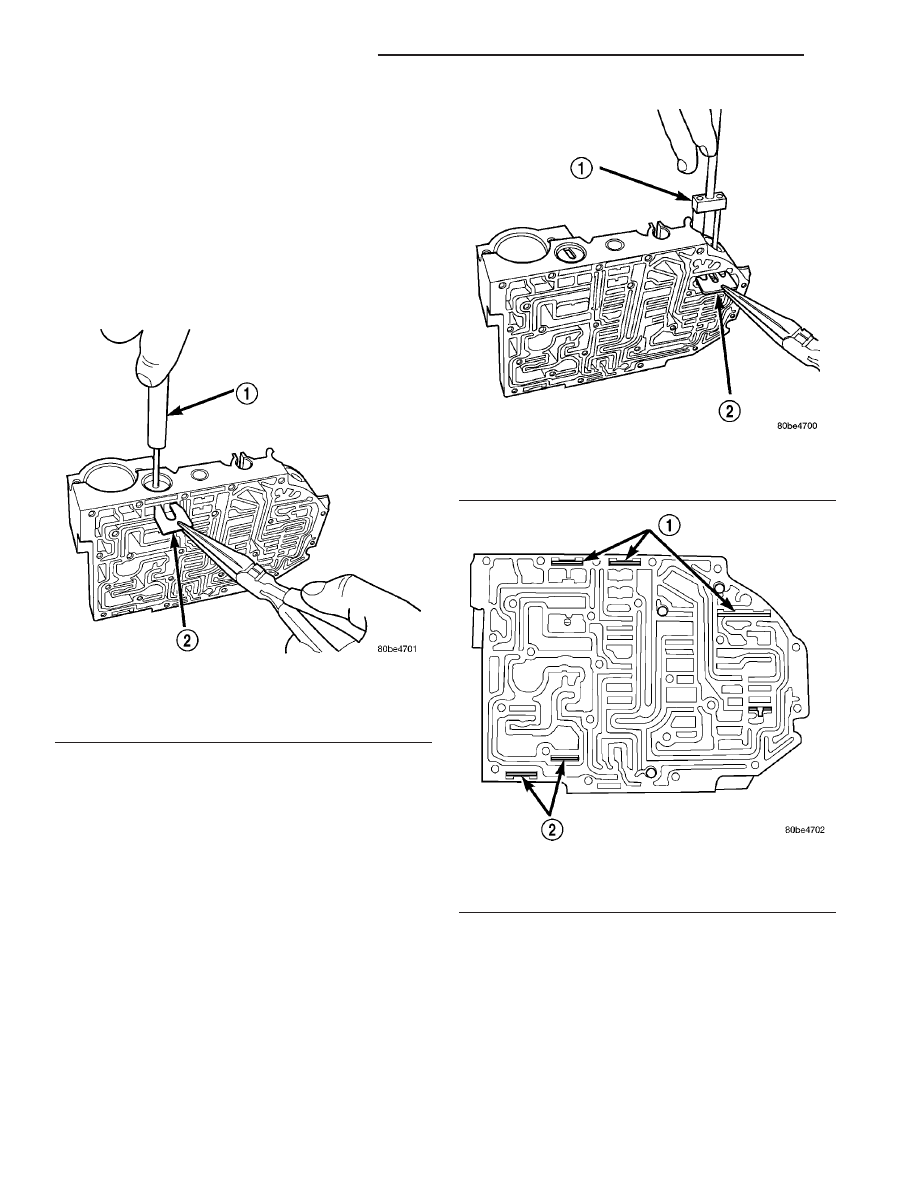

Fig. 357 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 358 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

Fig. 359 Valve Retainer Location

1 - RETAINER
2 - RETAINER

21 - 412

41TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)
