(14) Remove regulator valve spring retainer (Fig.

349).

(15) Remove remaining retainers as shown in (Fig.

350).

(16) Remove valves and springs as shown in (Fig.

351).

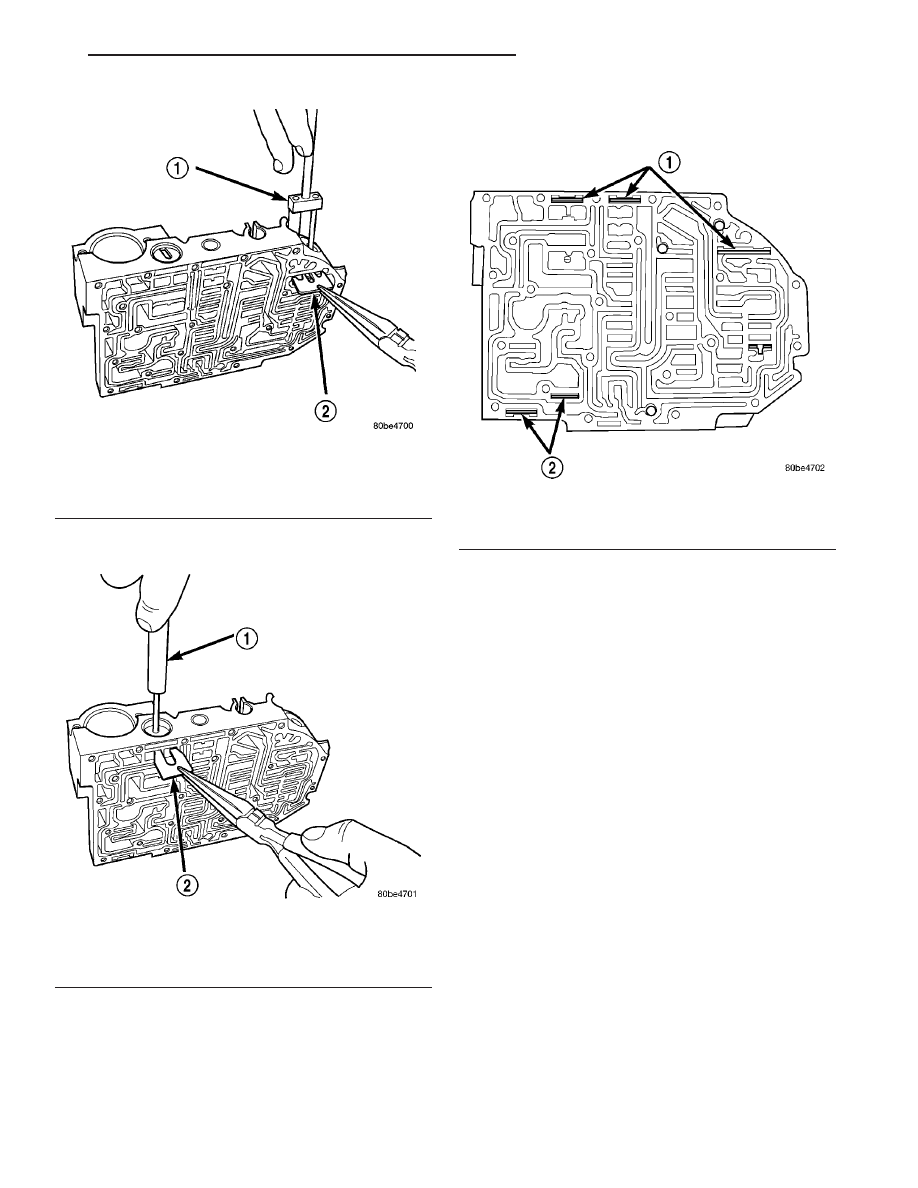

Fig. 348 Remove Dual Retainer Plate using Tool

6301

1 - TOOL 6301
2 - RETAINER

Fig. 349 Remove Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

Fig. 350 Valve Retainer Location

1 - RETAINER
2 - RETAINER

RS

40TE AUTOMATIC TRANSAXLE

21 - 261

VALVE BODY (Continued)

NOTE: Refer to Valve Body Cleaning and Inspection
for cleaning procedures.

ASSEMBLY

NOTE: If valve body assembly is reconditioned, the
PCM/TCM Quick Learn Procedure must be per-
formed. (Refer to 8 - ELECTRICAL/ELECTRONIC
CONTROL

MODULES/TRANSMISSION

CONTROL

MODULE - STANDARD PROCEDURE)

(1) Install valves and springs as shown in (Fig.

351).

(2) Install regulator valve spring retainer (Fig.

352).

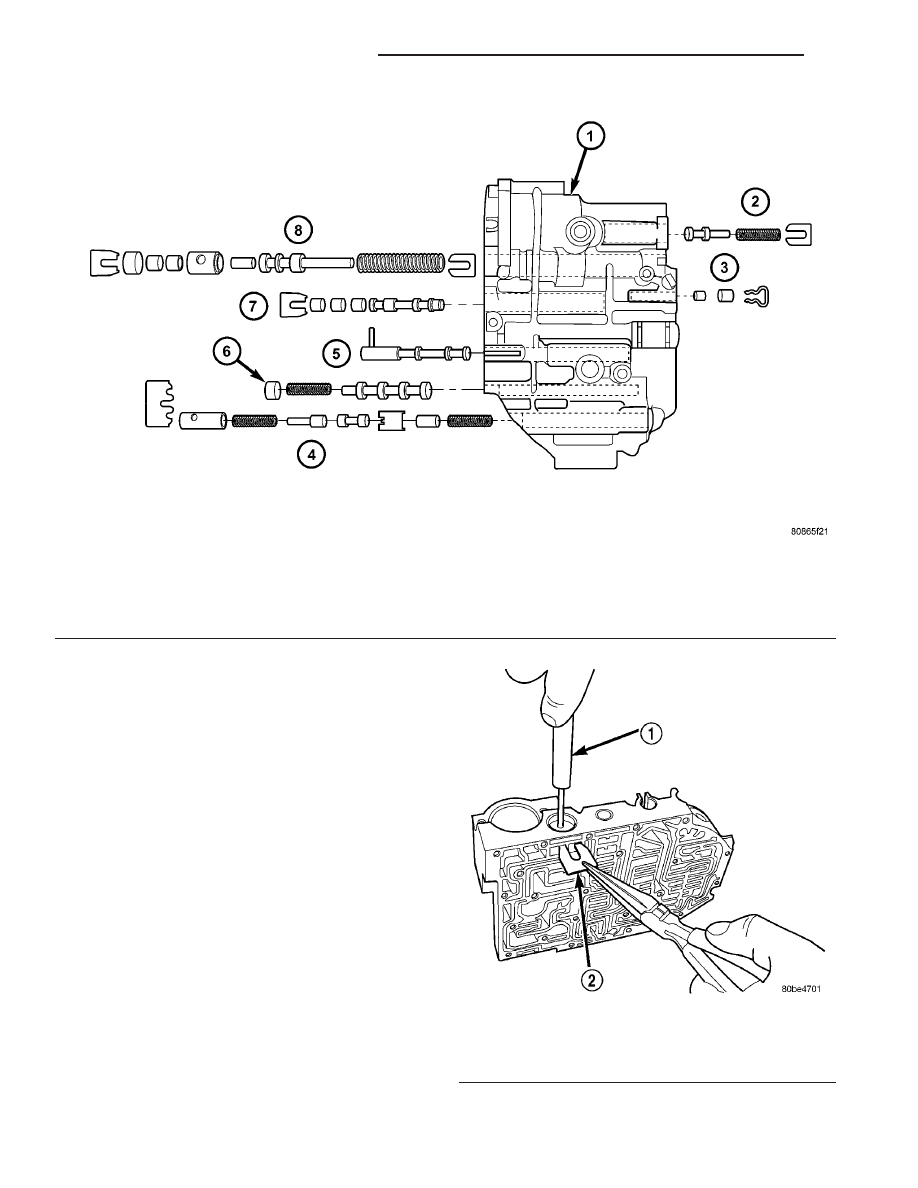

Fig. 351 Springs and Valves Location

1 - VALVE BODY

5 - MANUAL VALVE

2 - T/C REGULATOR VALVE

6 - CONVERTER CLUTCH SWITCH VALVE

3 - L/R SWITCH VALVE

7 - SOLENOID SWITCH VALVE

4 - CONVERTER CLUTCH CONTROL VALVE

8 - REGULATOR VALVE

Fig. 352 Install Regulator Valve Spring Retainer

using Tool 6302

1 - TOOL 6302
2 - RETAINER

21 - 262

40TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)

(3) Install dual retainer plate using Tool 6301 (Fig.

353).

(4) Verify that all retainers are installed as shown

in (Fig. 354). Retainers should be flush or below
valve

body

surface.

(5) Install check balls into position as shown in

(Fig. 355). If necessary, secure them with petrolatum
or transmission assembly gel for assembly ease.

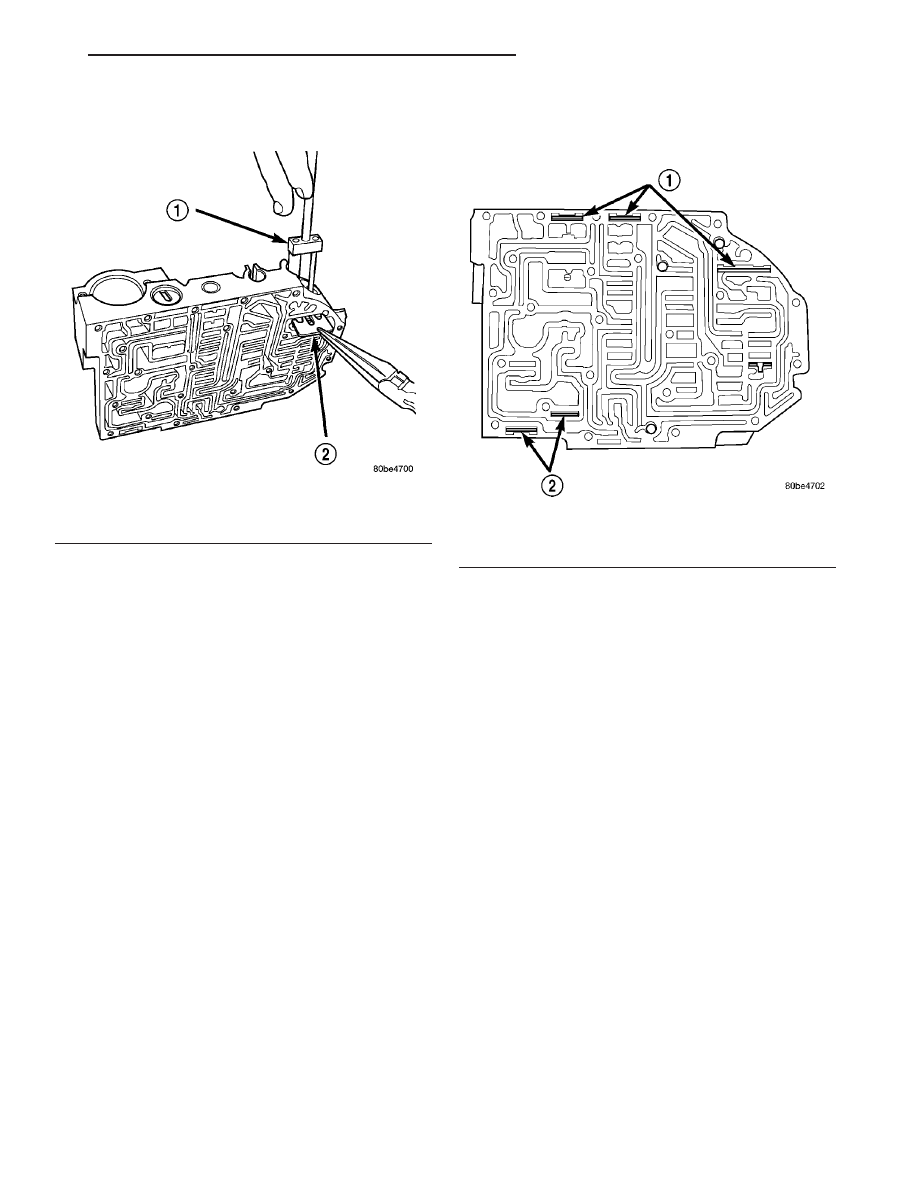

Fig. 353 Install Dual Retainer Plate using Tool 6301

1 - TOOL 6301
2 - RETAINER

Fig. 354 Valve Retainer Location

1 - RETAINER
2 - RETAINER

RS

40TE AUTOMATIC TRANSAXLE

21 - 263

VALVE BODY (Continued)

(6) Install thermal valve into transfer plate (Fig.

356).

(7) Install separator plate to valve body (Fig. 357).

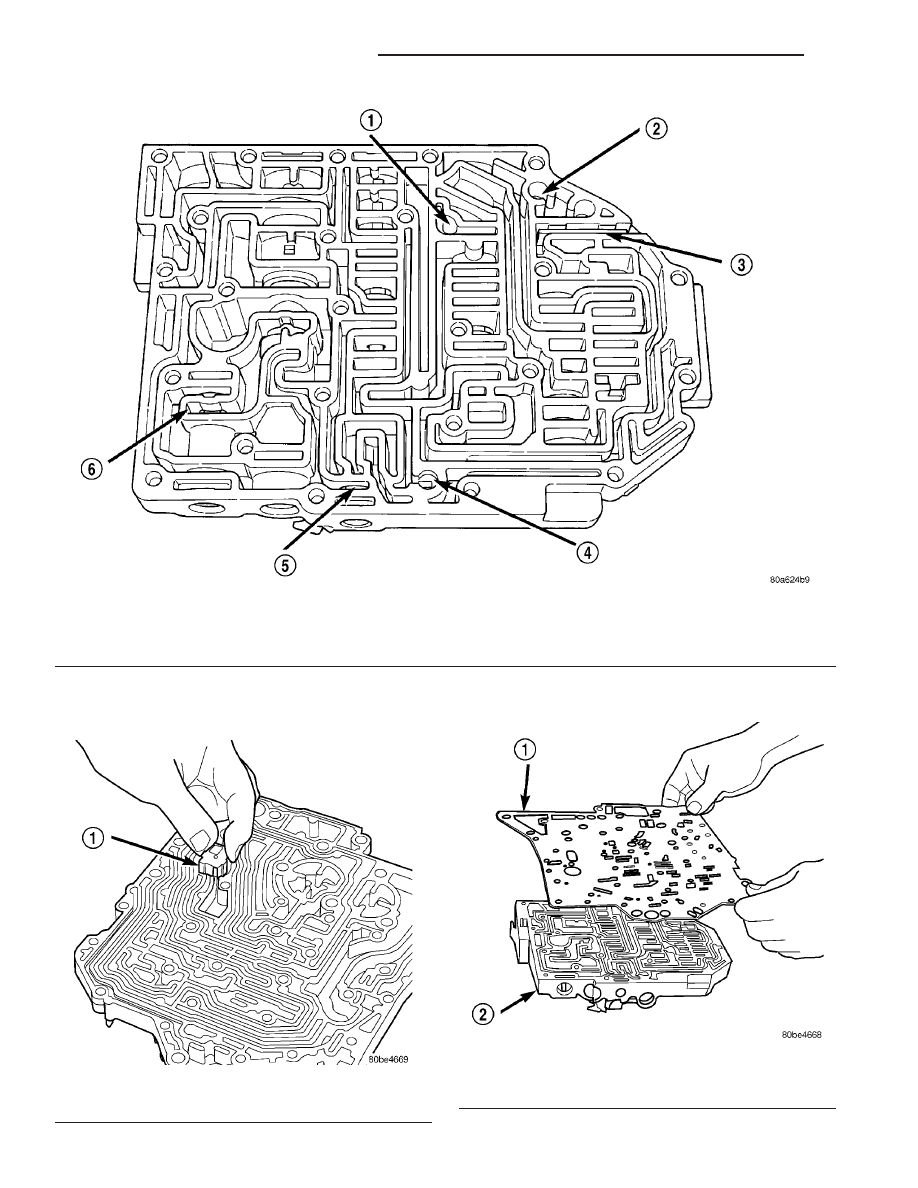

Fig. 355 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

Fig. 356 Install Thermal Valve

1 - THERMAL VALVE

Fig. 357 Install Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

21 - 264

40TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)
