(9) Remove park rod rollers from guide bracket

and remove valve body from transaxle (Fig. 334) (Fig.
335).

CAUTION: The valve body manual shaft pilot may
distort and bind the manual valve if the valve body
is mishandled or dropped.

DISASSEMBLY

NOTE: If valve body assembly is being recondi-
tioned, the PCM/TCM Quick Learn Procedure must
be performed. (Refer to 8 - ELECTRICAL/ELEC-
TRONIC

CONTROL

MODULES/TRANSMISSION

CONTROL MODULE - STANDARD PROCEDURE)

(1) Remove manual shaft seal (Fig. 336).

(2) Remove Transmission Range Sensor retaining

screw (Fig. 337).

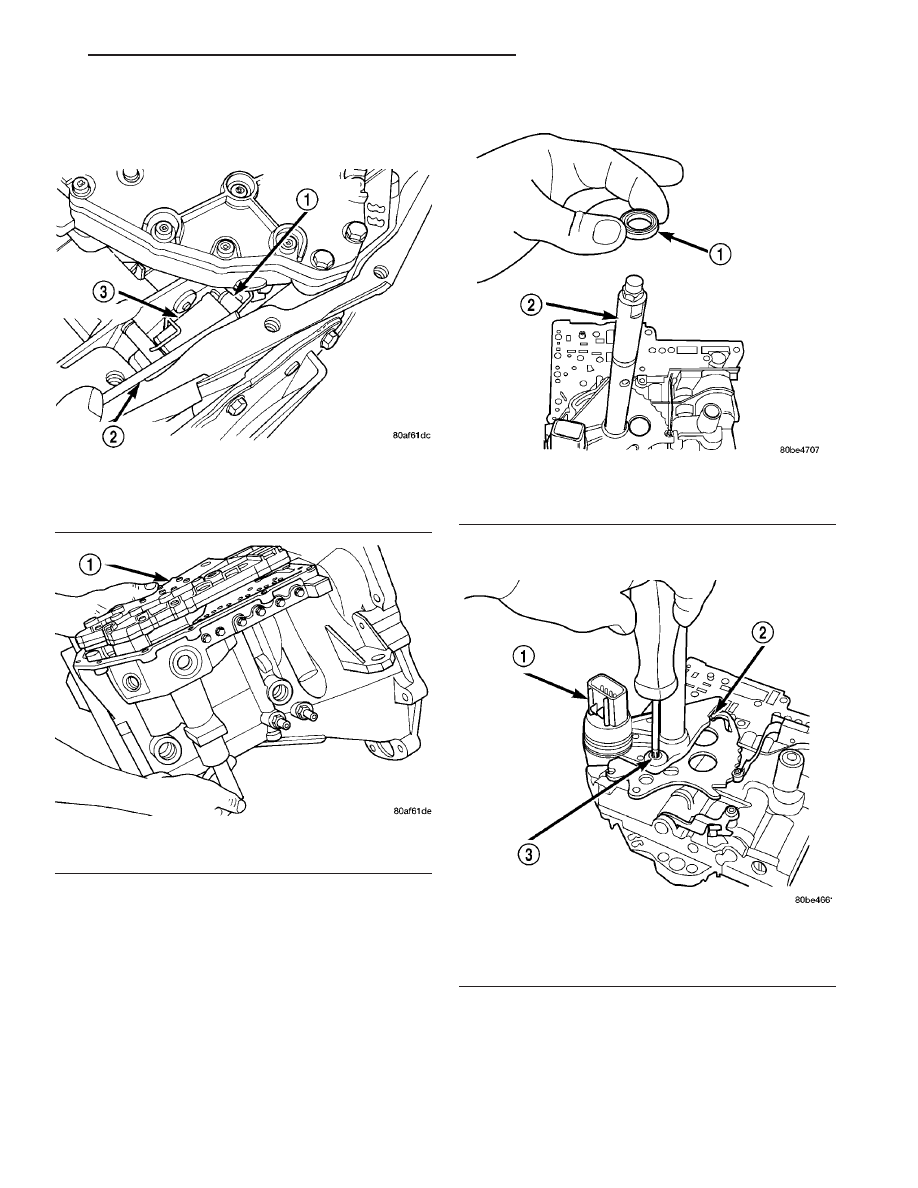

Fig. 334 Push Park Rod Rollers from Guide Bracket

1 - PARK SPRAG ROLLERS
2 - SCREWDRIVER
3 - PARK SPRAG GUIDE BRACKET

Fig. 335 Valve Body Removal/Installation

1 - VALVE BODY

Fig. 336 Manual Shaft Seal

1 - SEAL
2 - MANUAL SHAFT

Fig. 337 Remove Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL VALVE CONTROL PIN
3 - RETAINING SCREW

RS

40TE AUTOMATIC TRANSAXLE

21 - 257

VALVE BODY (Continued)

(3) Remove

Manual

Shaft/Rooster

Comb

and

Transmission Range Sensor (Fig. 338).

(4) Remove 2/4 Accumulator Retaining Plate (Fig.

339).

(5) Remove 2/4 Accumulator components as shown

in (Fig. 340).

(6) Remove Valve Body to Transfer Plate screws

(Fig. 341).

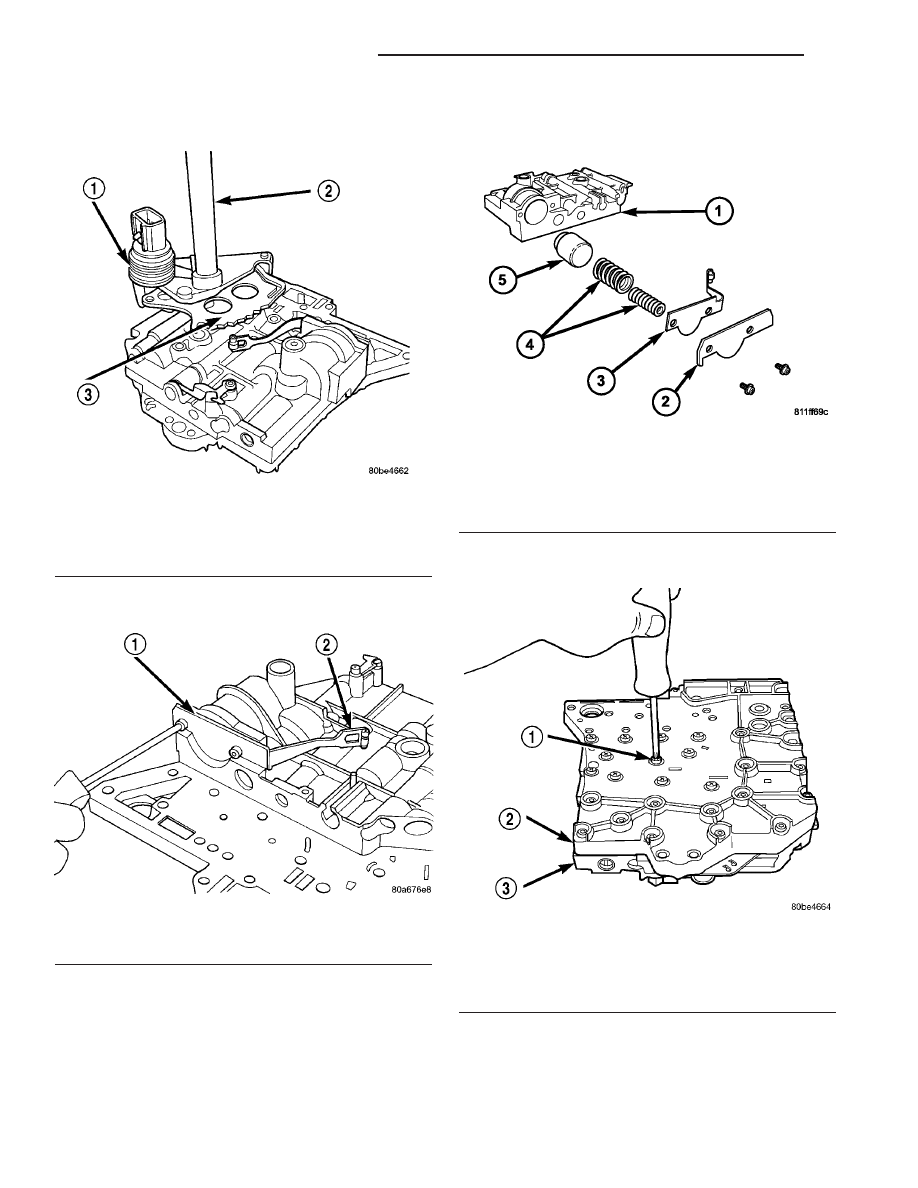

Fig. 338 Manual Shaft/Rooster Comb and

Transmission Range Sensor

1 - TRANSMISSION RANGE SENSOR
2 - MANUAL SHAFT
3 - ROOSTER COMB

Fig. 339 2/4 Accumulator Retaining Plate

1 - 2–4 ACCUMULATOR RETAINING PLATE
2 - DETENT SPRING

Fig. 340 2/4 Accumulator Assembly

1 - VALVE BODY
2 - RETAINER PLATE
3 - DETENT SPRING
4 - RETURN SPRINGS
5 - PISTON

Fig. 341 Remove Valve Body to Transfer Plate

Screws

1 - SCREW (24)
2 - TRANSFER PLATE
3 - VALVE BODY

21 - 258

40TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)

(7) Invert assembly and remove Transfer Plate

(Fig. 342). Beware of loose check balls.

(8) Remove oil screen (Fig. 343).

(9) Remove the overdrive clutch (#5) check valve

(Fig. 344)

(10) Remove separator plate (Fig. 345).

(11) Remove thermal valve (Fig. 346).

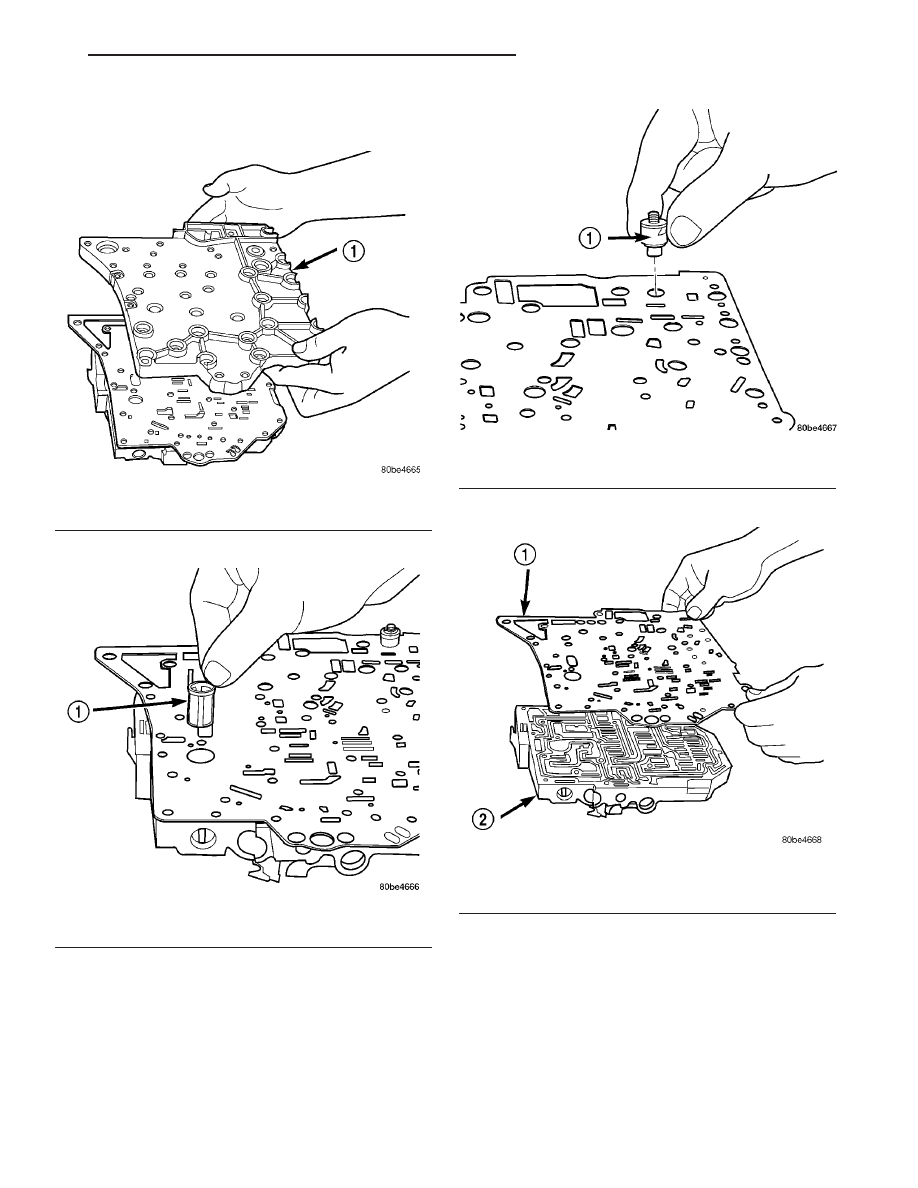

Fig. 342 Remove Transfer Plate

1 - TRANSFER PLATE

Fig. 343 Remove Oil Screen

1 - OIL SCREEN

Fig. 344 Remove Overdrive Clutch (#5) Check Valve

1 - OVERDRIVE CLUTCH (#5) CHECK VALVE

Fig. 345 Remove Separator Plate

1 - SEPARATOR PLATE
2 - VALVE BODY

RS

40TE AUTOMATIC TRANSAXLE

21 - 259

VALVE BODY (Continued)

(12) Remove check balls (Fig. 347).

NOTE: Tag all valve/spring assemblies for reassem-
bly identification.

(13) Remove dual retainer plate using Tool 6301

(Fig. 348).

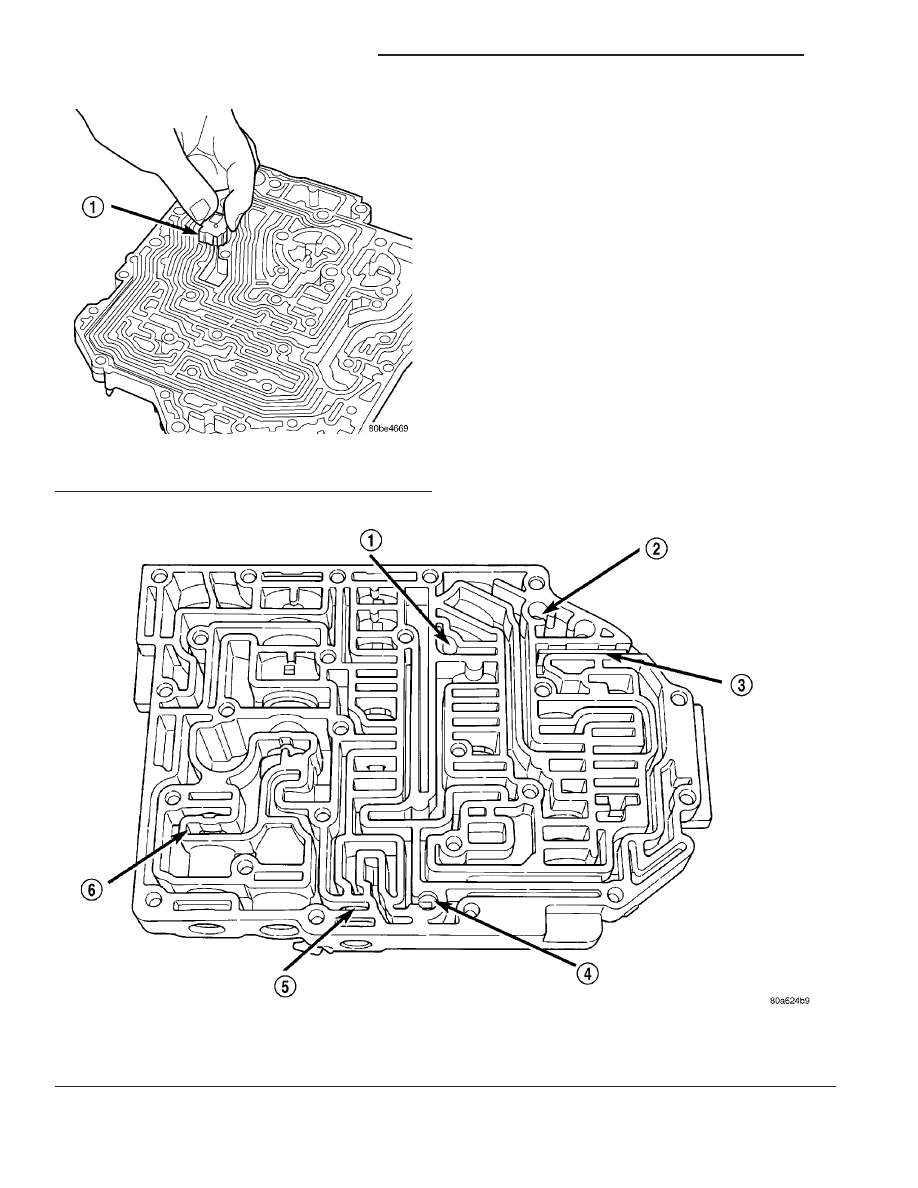

Fig. 346 Remove Thermal Valve

1 - THERMAL VALVE

Fig. 347 Ball Check Location

1 - (#4) BALL CHECK LOCATION
2 - (#2) BALL CHECK LOCATION
3 - RETAINER

4 - (#3) BALL CHECK LOCATION
5 - LOW/REVERSE SWITCH VALVE
6 - T/C LIMIT VALVE

21 - 260

40TE AUTOMATIC TRANSAXLE

RS

VALVE BODY (Continued)
