(13) Install center console assembly (Fig. 161).

Install and torque center console-to-gearshift mecha-
nism screws to 5 N·m (45 in. lbs.).

(14) Install cupholder plugs (Fig. 162).

(15) Install gearshift boot to console (Fig. 163).

Secure with three (3) retainer clips.

(16) Install gearshift knob to gearshift lever (Fig.

164). Orient shift pattern

1

⁄

4

-turn clockwise, push

down

and

rotate

1

⁄

4

-turn

counter-clockwise

and

release. Secure boot to knob.

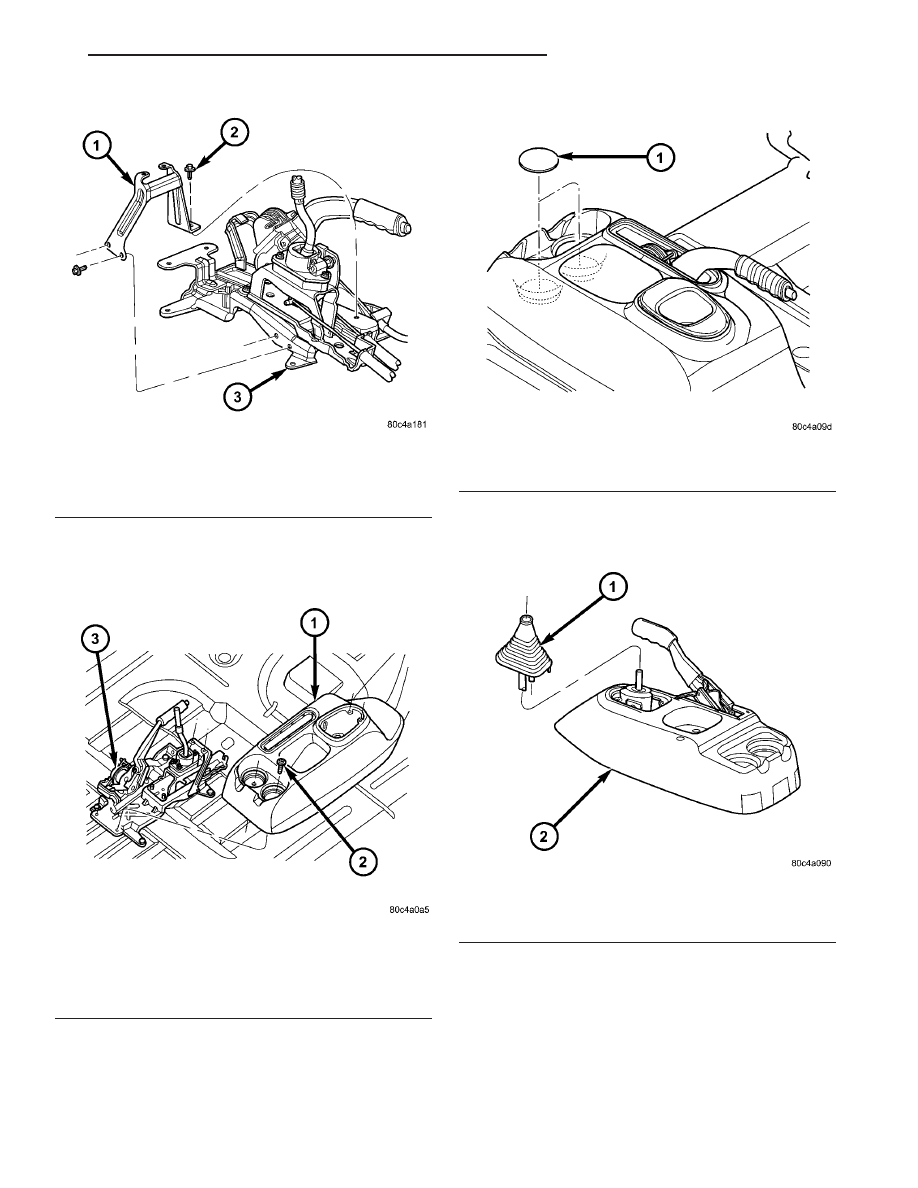

Fig. 160 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 161 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 162 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

Fig. 163 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

RS

T850 MANUAL TRANSAXLE

21 - 81

GEARSHIFT CABLE - CROSSOVER (Continued)

(17) Connect battery negative cable.

ADJUSTMENTS

ADJUSTMENT

(1) Disconnect battery negative cable.
(2) Remove gearshift knob by pushing down and

rotating

1

⁄

4

-turn clock-wise (Fig. 165).

(3) Remove gearshift boot from center console by

disengaging at three (3) retaining clips (Fig. 166).

(4) Apply park brake to allow park brake handle to

clear center console upon removal.

(5) Remove two (2) cupholder bottom plugs (Fig.

167).

(6) Remove four (4) center console-to-gearshift

mechanism screws. Remove console assembly (Fig.
168).

(7) Loosen crossover cable adjustment screw (Fig.

169).

(8) Rock gearshift lever back and forth between

1–2 and 5–R planes. Release lever, allowing shifter

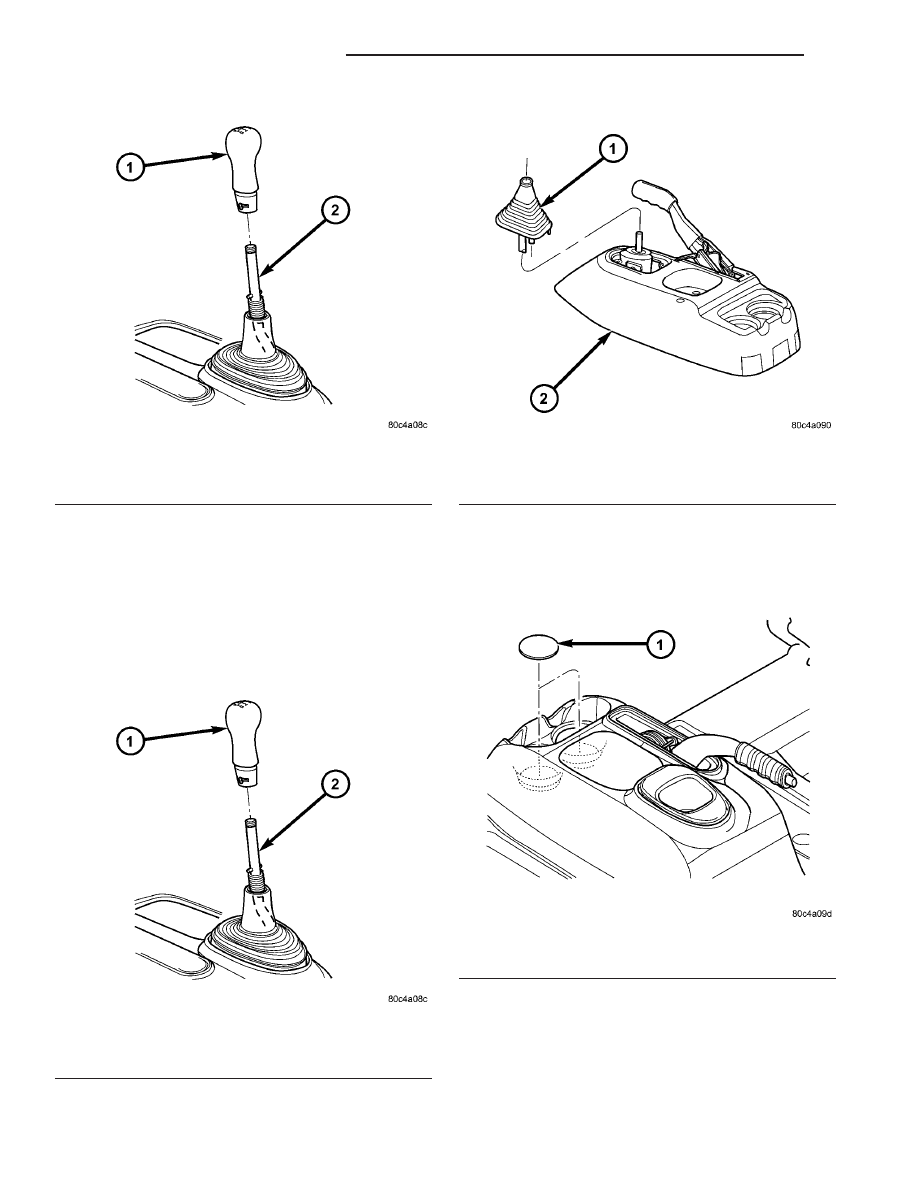

Fig. 164 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

Fig. 165 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

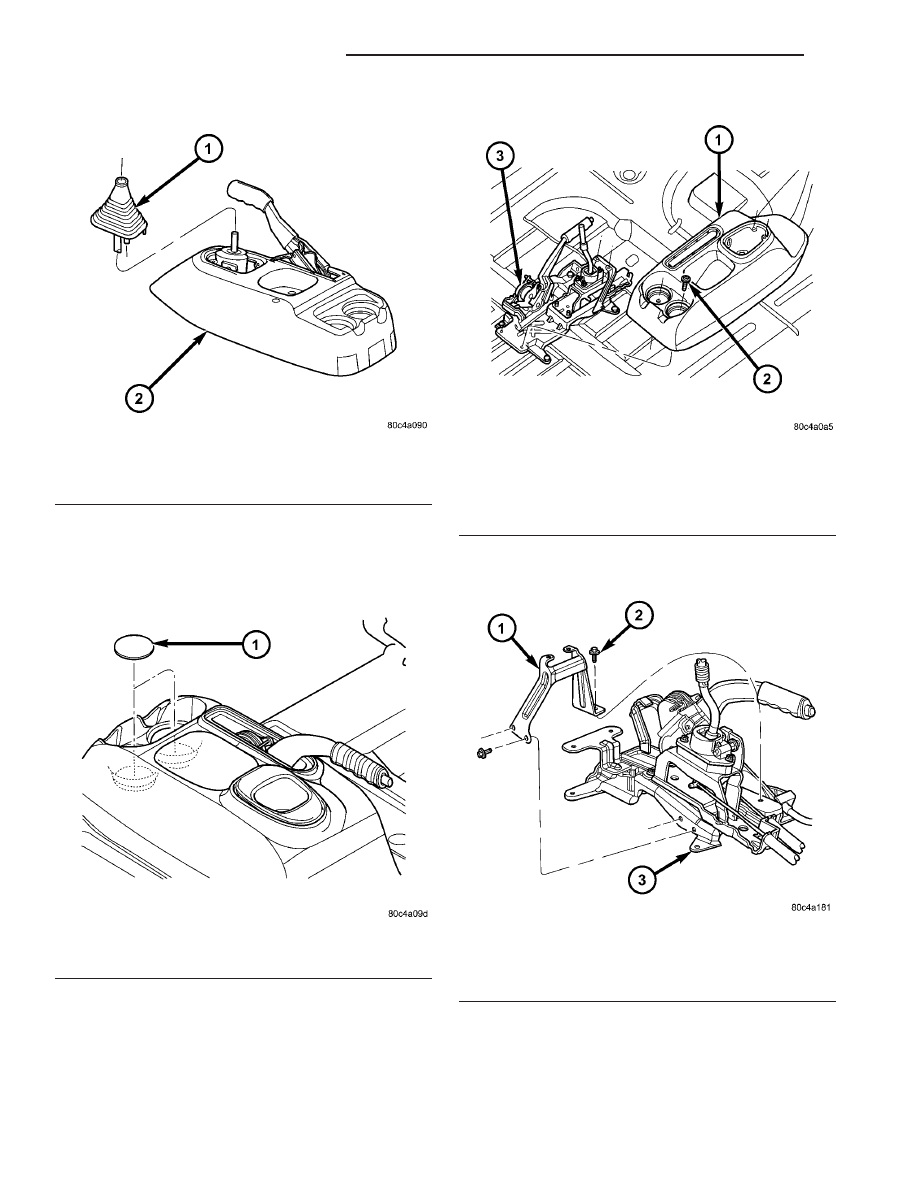

Fig. 166 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 167 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

21 - 82

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - CROSSOVER (Continued)

spring to return lever to the neutral position in the
3–4 plane. Place gearshift lever in the 3rd gear posi-
tion.

(9) Torque crossover lever adjustment screw to 8

N·m (70 in. lbs.). No load should be applied to
the shifter lever in any direction (hands off)
while tightening screw.

(10) Verify gearshift lever travel through all gear

ranges with engine off (not running).

(11) Install center console assembly (Fig. 168).

Install and torque center console-to-gearshift mecha-
nism screws to 5 N·m (45 in. lbs.).

(12) Install cupholder plugs (Fig. 167).
(13) Install gearshift boot to console (Fig. 166).

Secure boot to console with three (3) retainer clips.

(14) Install gearshift knob to gearshift lever (Fig.

165). Orient shift pattern on knob

1

⁄

4

-turn clockwise,

push down and rotate

1

⁄

4

-turn counter-clockwise and

release. Secure boot to knob.

(15) Connect battery negative cable.

GEARSHIFT CABLE -
SELECTOR

REMOVAL

(1) Disconnect battery negative cable.
(2) Remove gearshift knob by pushing down and

rotating

1

⁄

4

-turn clock-wise (Fig. 170).

(3) Remove gearshift boot from center console by

disengaging at three (3) retaining clips (Fig. 171).

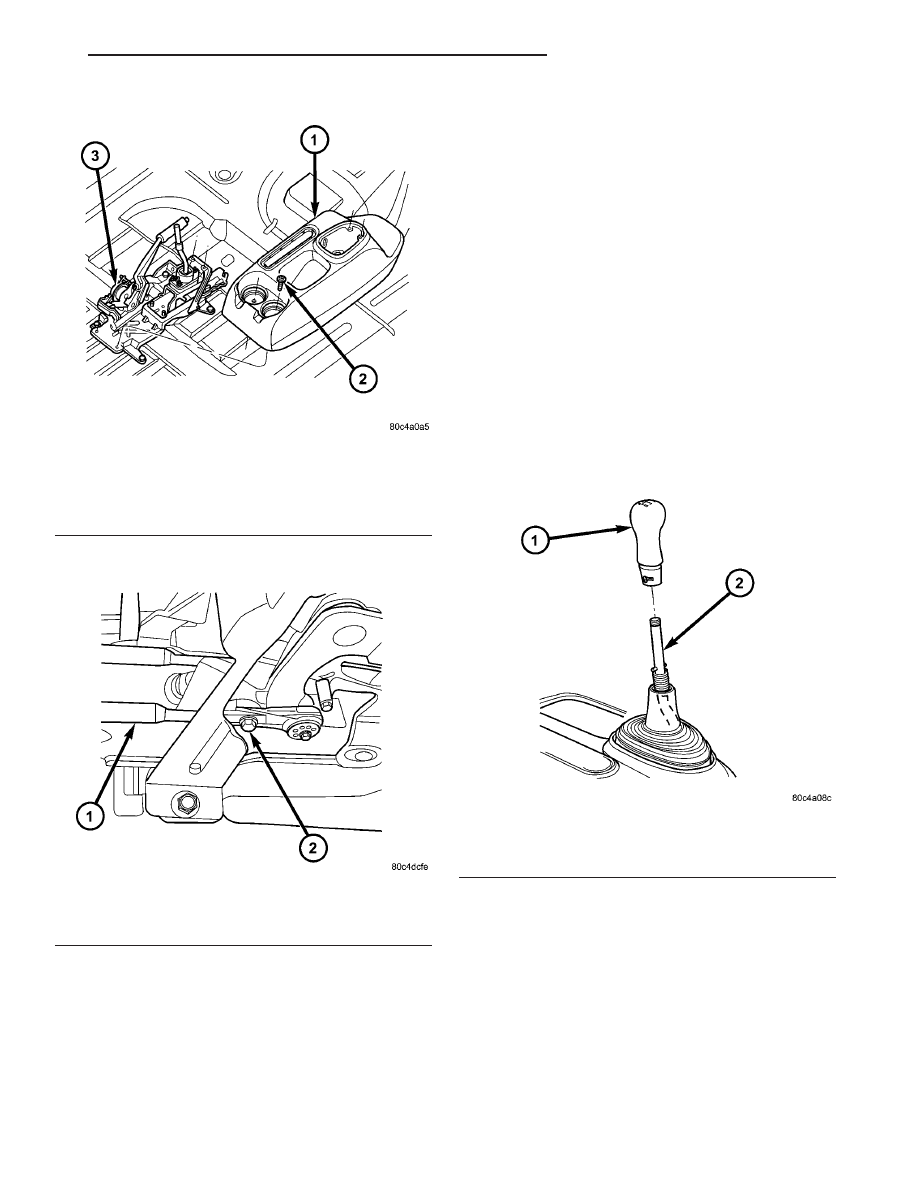

Fig. 168 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 169 Crossover Cable Adjustment Screw

1 - CROSSOVER CABLE
2 - ADJUSTMENT SCREW

Fig. 170 Gearshift Knob Removal/Installation

1 - GEARSHIFT KNOB
2 - GEARSHIFT LEVER

RS

T850 MANUAL TRANSAXLE

21 - 83

GEARSHIFT CABLE - CROSSOVER (Continued)

(4) Apply park brake to allow park brake handle to

clear center console upon removal.

(5) Remove two (2) cupholder bottom plugs (Fig.

172).

(6) Remove four (4) center console-to-gearshift

mechanism screws. Remove console assembly (Fig.
173).

(7) Remove center console support bracket (Fig.

174).

(8) Remove selector cable retainer clip (Fig. 175).

Fig. 171 Gearshift Boot Removal/Installation

1 - GEARSHIFT BOOT
2 - CENTER CONSOLE

Fig. 172 Cup Holder Plugs

1 - CUPHOLDER PLUG (2)

Fig. 173 Center Console Removal/Installation (LHD

Shown — RHD Typical)

1 - CENTER CONSOLE
2 - SCREW (4)
3 - GEARSHIFT MECHANISM

Fig. 174 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

21 - 84

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - SELECTOR (Continued)
