(8) Remove crossover cable retainer clip (Fig. 146).

(9) Remove crossover cable from gearshift mecha-

nism (Fig. 147).

(10) 2.4L Gas equipped models goto Step 15.

2.5L TD models: Remove battery thermal shield
(Fig. 148).

(11) Remove battery hold down nut, clamp, and

battery (Fig. 149).

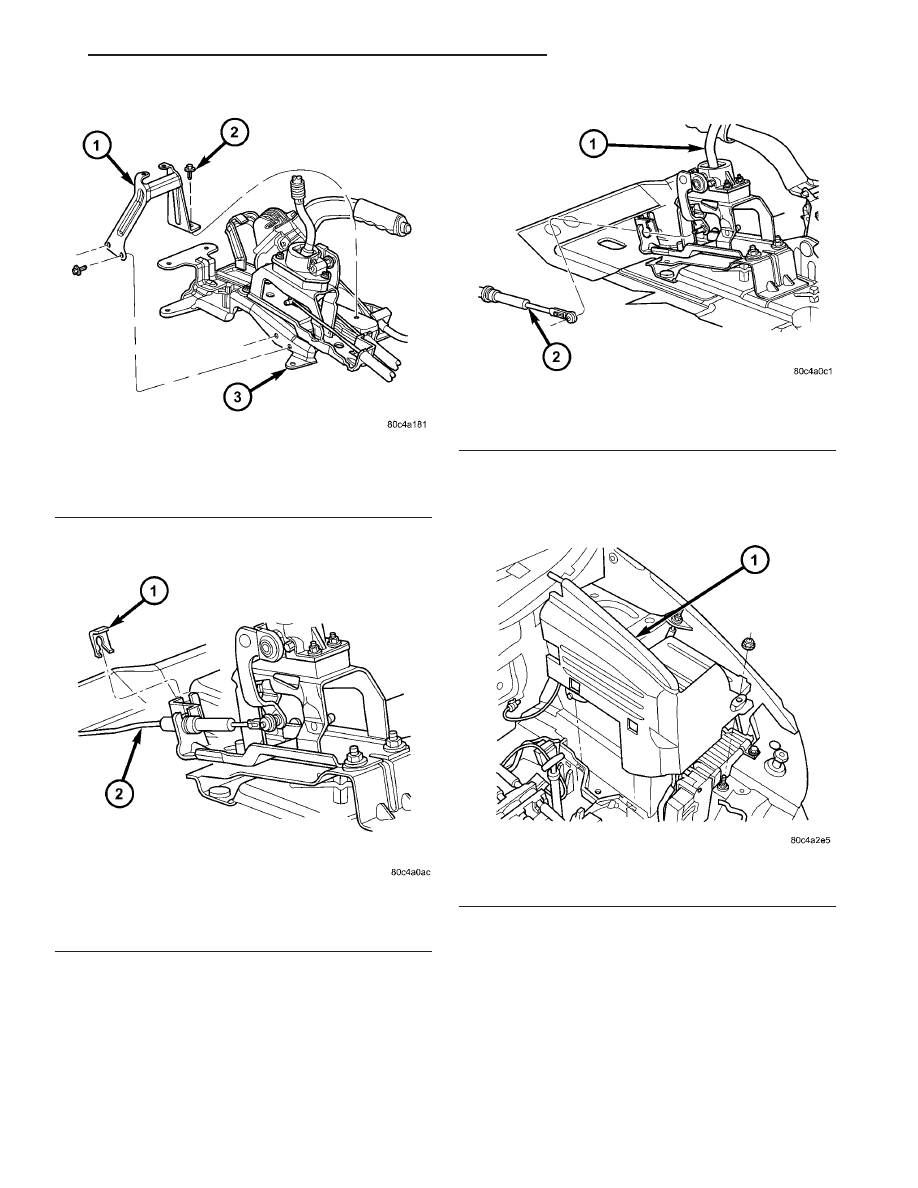

Fig. 145 Center Console Support Bracket

1 - BRACKET
2 - SCREW
3 - GEARSHIFT MECHANISM

Fig. 146 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

Fig. 147 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

Fig. 148 Battery Thermal Shield

1 - BATTERY THERMAL SHIELD

RS

T850 MANUAL TRANSAXLE

21 - 77

GEARSHIFT CABLE - CROSSOVER (Continued)

(12) Remove battery tray (Fig. 150). Disconnect

battery temperature sensor.

(13) Remove coolant recovery bottle from bracket.
(14) Remove

coolant

recovery

bottle

mounting

bracket (Fig. 151).

(15) Disconnect crossover cable from transaxle

crossover lever (Fig. 152).

(16) Remove crossover cable retainer clip and dis-

engage cable from mount bracket (Fig. 152).

(17) Raise vehicle on hoist.

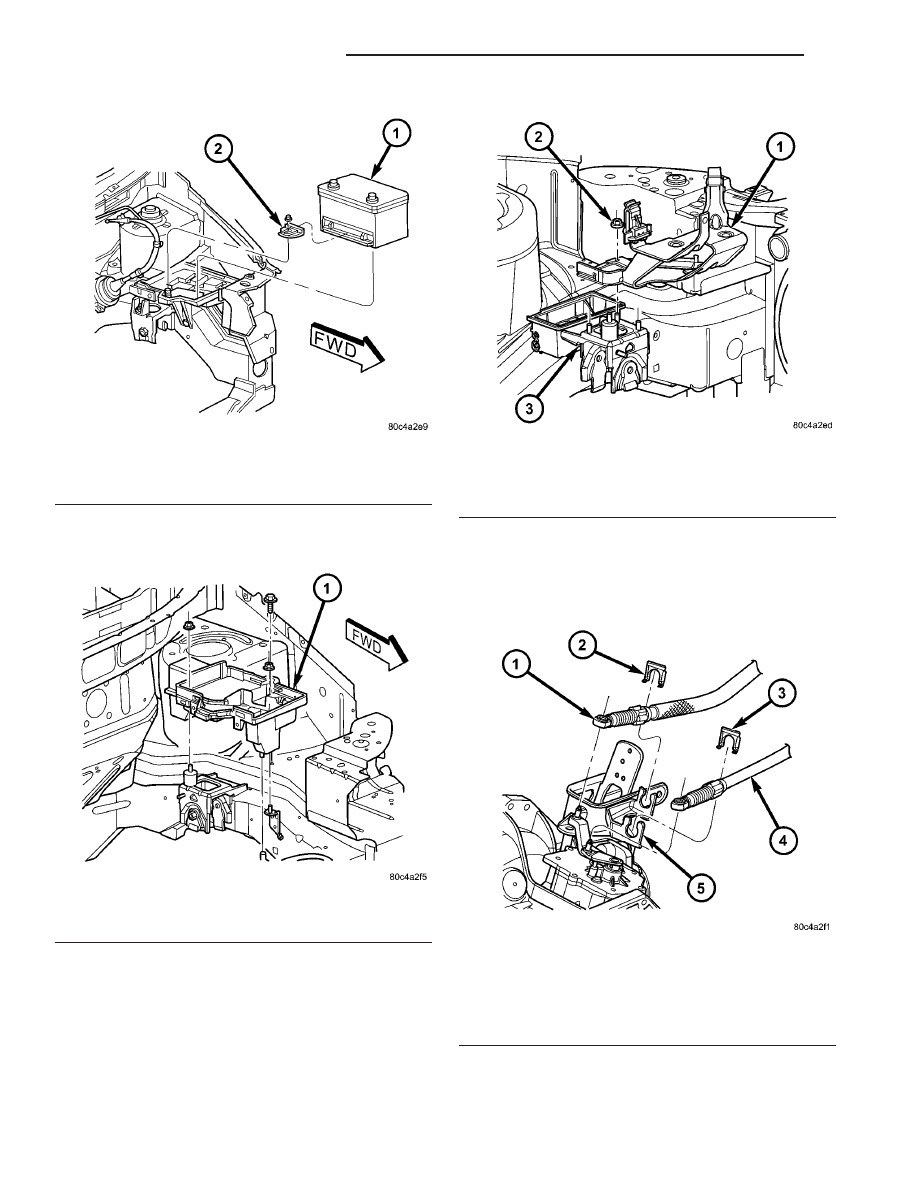

Fig. 149 Battery and Hold-Down Clamp

1 - BATTERY
2 - HOLD-DOWN CLAMP

Fig. 150 Battery Tray

1 - BATTERY TRAY

Fig. 151 Coolant Recovery Bottle Bracket

1 - COOLANT RECOVERY BOTTLE BRACKET
2 - NUT
3 - MOUNT BRACKET

Fig. 152 Gearshift Cables at Transaxle

1 - SELECTOR CABLE
2 - CABLE RETAINER
3 - CABLE RETAINER
4 - CROSSOVER CABLE
5 - MOUNT BRACKET

21 - 78

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - CROSSOVER (Continued)

(18) Remove crossover cable from engine compart-

ment, then remove cable from passenger compart-
ment through opening in floor pan.

INSTALLATION

(1) From

underneath

vehicle,

install

gearshift

crossover cable into passenger compartment through
floor pan hole. Install remainder of cable into posi-
tion in engine compartment.

(2) Lower vehicle.
(3) Install crossover cable to mount bracket and

secure with retainer clip (Fig. 153).

(4) Install cable to transaxle crossover lever (Fig.

153).

(5) 2.4L Gas models goto Step 10. 2.5L TD

Models: Install coolant recovery bottle bracket (Fig.
154).

(6) Install coolant recovery bottle to bracket.
(7) Connect battery temperature sensor to battery

tray. Install battery tray into position (Fig. 155).

(8) Install battery, hold-down clamp, and nut (Fig.

156).

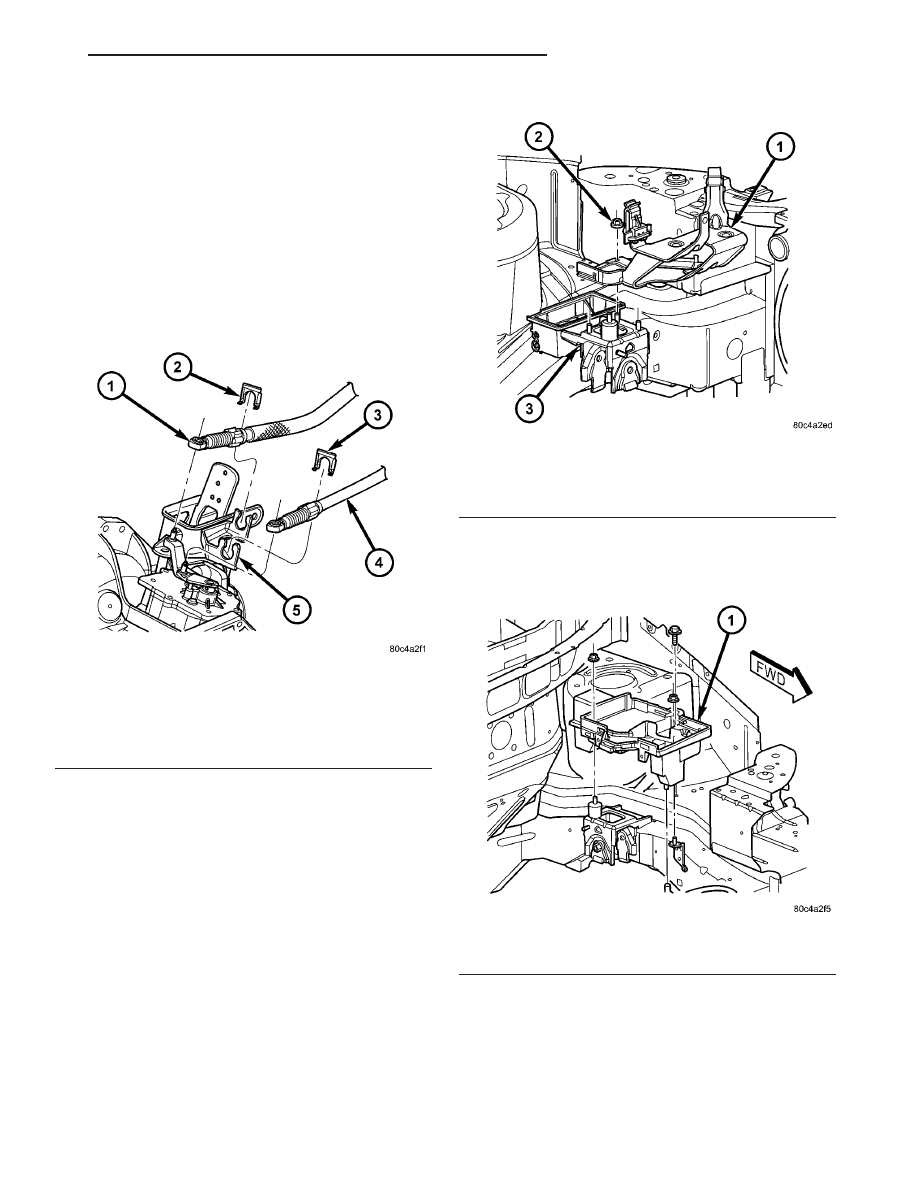

Fig. 153 Gearshift Cables at Transaxle

1 - SELECTOR CABLE
2 - CABLE RETAINER
3 - CABLE RETAINER
4 - CROSSOVER CABLE
5 - MOUNT BRACKET

Fig. 154 Coolant Recovery Bottle Bracket

1 - COOLANT RECOVERY BOTTLE BRACKET
2 - NUT
3 - MOUNT BRACKET

Fig. 155 Battery Tray

1 - BATTERY TRAY

RS

T850 MANUAL TRANSAXLE

21 - 79

GEARSHIFT CABLE - CROSSOVER (Continued)

(9) Install battery thermal shield (Fig. 157).

(10) Install crossover cable to gearshift mechanism

(Fig. 158). Install retainer clip (Fig. 159).

(11) Adjust crossover cable (Refer to 21 - TRANS-

MISSION/TRANSAXLE/MANUAL/GEAR

SHIFT

CABLE - ADJUSTMENTS).

(12) Install center console support bracket (Fig.

160). Torque support bracket-to-gearshift mechanism
screws to 12 N·m (108 in. lbs.).

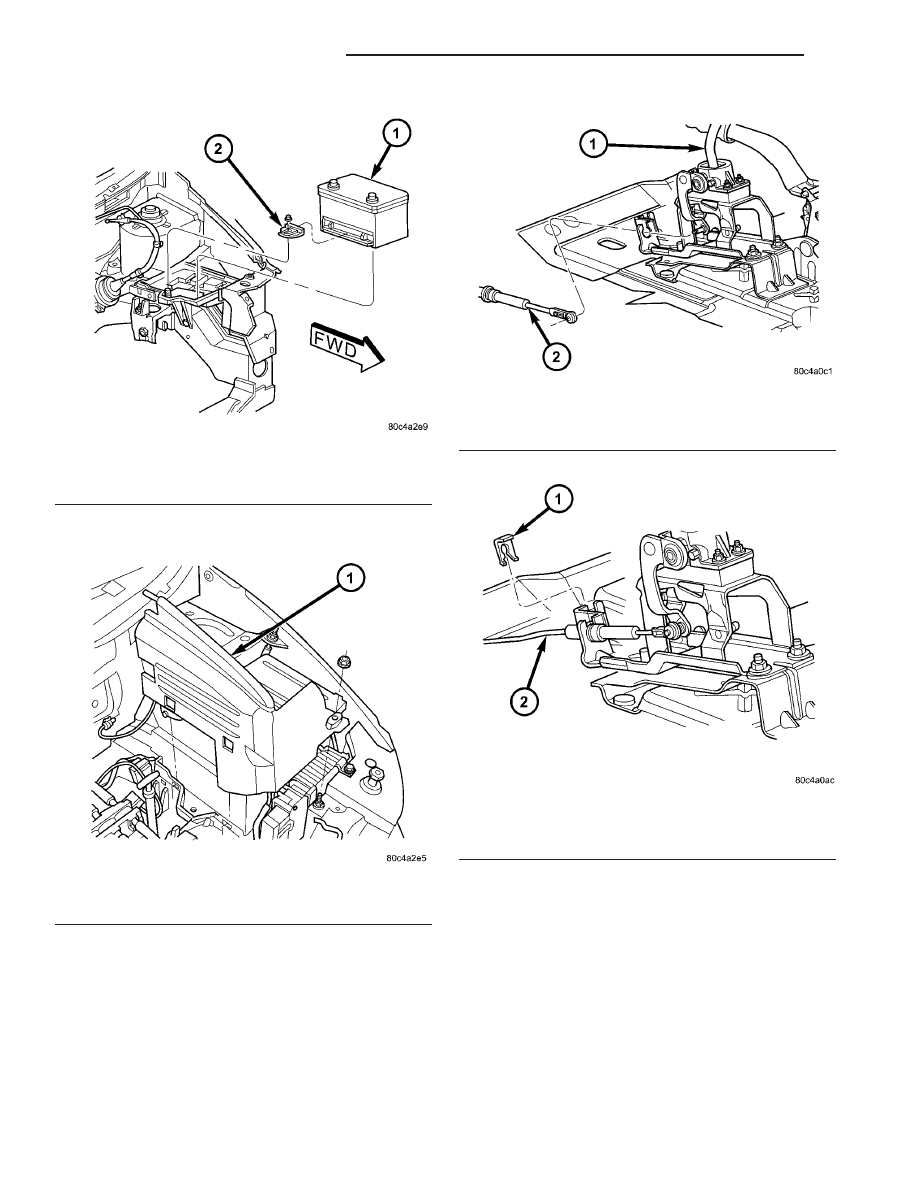

Fig. 156 Battery and Hold-Down Clamp

1 - BATTERY
2 - HOLD-DOWN CLAMP

Fig. 157 Battery Thermal Shield

1 - BATTERY THERMAL SHIELD

Fig. 158 Crossover Cable at Gearshift Mechanism

1 - GEARSHIFT MECHANISM
2 - CROSSOVER CABLE

Fig. 159 Crossover Cable Retainer Clip

1 - RETAINER CLIP
2 - CROSSOVER CABLE

21 - 80

T850 MANUAL TRANSAXLE

RS

GEARSHIFT CABLE - CROSSOVER (Continued)
