rises up the filler tube to shut-off the dispensing noz-
zle.

If the engine is shut-off while the On-Board diag-

nostics test is running, low level tank pressure can
be trapped in the fuel tank and fuel can not be added
to the tank until the pressure is relieved. This is due
to the leak detection pump closing the vapor outlet
from the top of the tank and the one-way check valve

not allowing the tank to vent through the fill tube to
atmosphere. Therefore, when fuel is added, it will
back-up in the fill tube and shut off the dispensing
nozzle. The pressure can be eliminated in two ways:
1. Vehicle purge must be activated and for a long
enough period to eliminate the pressure. 2. Removing
the fuel cap and allowing enough time for the system
to vent thru the recirulation tube.

DIAGNOSIS AND TESTING - VEHICLE DOES NOT FILL

CONDITION

POSSIBLE CAUSES

CORRECTION

Pre-Mature Nozzle Shut-Off

Defective fuel tank assembly
components.

Fill tube improperly installed
(sump)

Fill tube hose pinched.

Check valve stuck shut.

Control valve stuck shut.

Defective vapor/vent components.

Vent line from control valve to
canister pinched.

Vent line from canister to vent
filter pinched.

Canister vent valve failure
(requires double failure,
plugged to NVLD and
atmosphere).

Leak detection pump failed
closed.

Leak detection pump filter
plugged.

On-Board diagnostics evaporative
system leak test just conducted.

Canister vent valve vent
plugged to atmosphere.

Engine still running when
attempting to fill (System
designed not to fill).

Defective fill nozzle.

Try another nozzle.

Fuel Spits Out Of Filler

Tube.

During fill.

See Pre-Mature Shut-Off.

At conclusion of fill.

Defective fuel handling
component. (Check valve stuck
open).

Defective vapor/vent handling
component.

Defective fill nozzle.

25 - 16

EVAPORATIVE EMISSIONS

PT

ORVR (Continued)

PCV VALVE

DESCRIPTION

It threads into the valve cover (Fig. 8).

OPERATION

When the engine is not operating or during an

engine backfire, the spring forces the plunger back
against the seat. This prevents vapors from flowing
through the valve (Fig. 9).

When the engine is at idle or cruising, high mani-

fold vacuum is present. At these times manifold vac-
uum is able to completely compress the spring and
pull the plunger to the top of the valve (Fig. 10). In
this position there is minimal vapor flow through the
valve.

During periods of moderate intake manifold vac-

uum the plunger is only pulled part way back from
the inlet. This results in maximum vapor flow
through the valve (Fig. 11).

DIAGNOSIS AND TESTING - PCV SYSTEM

WARNING:

APPLY

PARKING

BRAKE

AND/OR

BLOCK WHEELS BEFORE PERFORMING ANY TEST
OR ADJUSTMENT WITH THE ENGINE OPERATING.

(1) With engine idling, remove the hose from the

PCV valve. If the valve is not plugged, a hissing
noise will be heard as air passes through the valve. A
strong vacuum should also be felt when a finger is
placed over the valve inlet.

(2) Install

hose

on

PCV

valve.

Remove

the

make-up air hose from the air plenum at the rear of
the engine. Hold a piece of stiff paper (parts tag)
loosely over the end of the make-up air hose.

(3) After allowing approximately one minute for

crankcase pressure to reduce, the paper should draw
up against the hose with noticeable force. If the
engine does not draw the paper against the grommet
after installing a new valve, replace the PCV valve
hose.

(4) Turn the engine off. Remove the PCV valve

from intake manifold. The valve should rattle when
shaken.

(5) Replace the PCV valve and retest the system if

it does not operate as described in the preceding
tests. Do not attempt to clean the old PCV valve.
If the valve rattles, apply a light coating of Loctite

t

Pipe Sealant With Teflon to the threads. Thread the
PCV valve into the manifold plenum and tighten to 7
N·m (60 in. lbs.) torque.

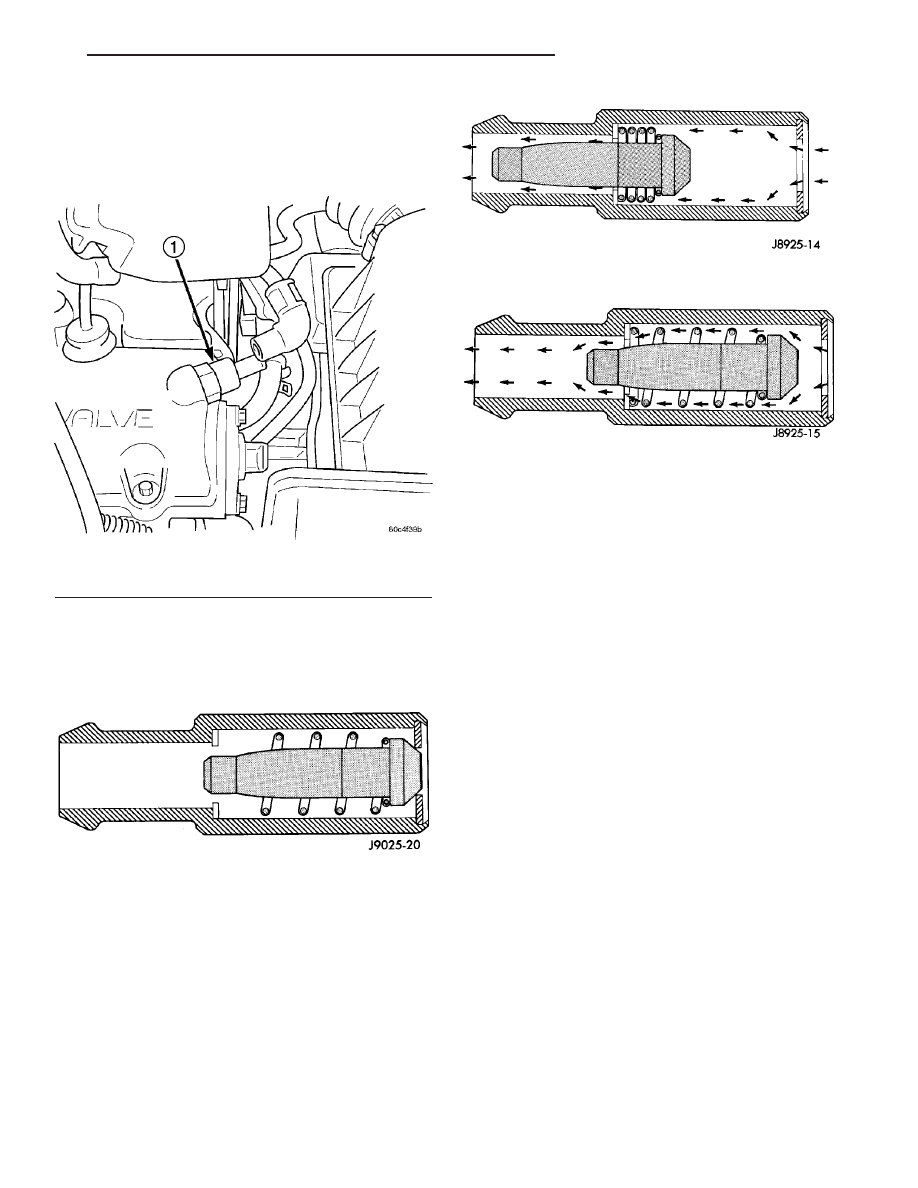

Fig. 8 PCV System—2.4L

1 - PCV VALVE

Fig. 9 Engine Off or Engine Backfire No Vapor Flow

Fig. 10 High Intake Manifold Vacuum Minimal Vapor

Flow

Fig. 11 Moderate Intake Manifold Vacuum Maximum

Vapor Flow

PT

EVAPORATIVE EMISSIONS

25 - 17

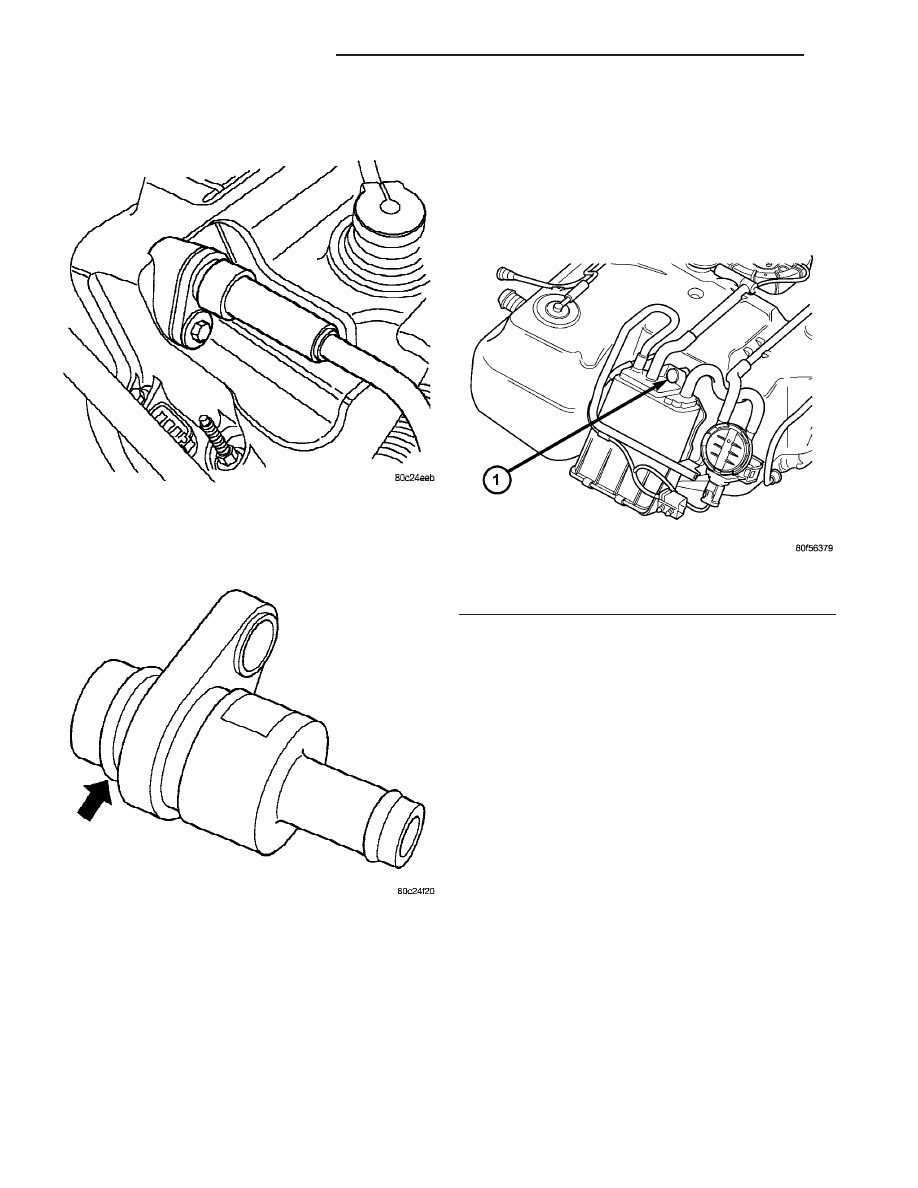

REMOVAL - 1.6L

(1) Remove the bolt for the PCV valve (Fig. 12).

(2) Remove the hose.
(3) Remove the PCV (Fig. 13).

INSTALLATION - 1.6L

(1) Lubericate the O-ring on the valve (Fig. 13).
(2) Install the PCV Valve (Fig. 12) and tighen the

bolt to 8.1 N·m (72 in. lbs.).

(3) Install the hose.

VAPOR CANISTER

DESCRIPTION

The canister mounts to a bracket on top of the fuel

tank in the rear of the vehicle (Fig. 14). The vacuum
and vapor tube connect to the top of the canister.

OPERATION

All vehicles use a maintenance free, evaporative

(EVAP) canister. Fuel tank vapors vent into the can-
ister. The canister temporarily holds the fuel vapors
until intake manifold vacuum draws them into the
combustion chamber. The Powertrain Control Module
(PCM) purges the canister through the proportional
purge solenoid. The PCM purges the canister at pre-
determined intervals and engine conditions.

Purge Free Cells

Purge-free memory cells are used to identify the

fuel vapor content of the evaporative canister. Since
the evaporative canister is not purged 100% of the
time, the PCM stores information about the evapora-
tive canister’s vapor content in a memory cell.

The purge-free cells are constructed similar to cer-

tain purge-normal cells. The purge-free cells can be
monitored by the DRB III

t Scan Tool. The only dif-

ference between the purge-free cells and normal
adaptive cells is that in purge-free, the purge is com-
pletely turned off. This gives the PCM the ability to
compare purge and purge-free operation.

Fig. 12 PCV VALVE LOCATION - 1.6L

Fig. 13 PCV VALVE - 1.6L

Fig. 14 EVAP Canister

1 - PUSH PIN

25 - 18

EVAPORATIVE EMISSIONS

PT

PCV VALVE (Continued)

REMOVAL

(1) Release fuel pressure, Refer to Fuel System

Pressure Release Procedure in the Fuel Delivery sec-
tion.

(2) Remove the air cleaner lid, disconnect the inlet

air temperature sensor and makeup air hose.

(3) Remove the negative battery cable.

(4) Raise vehicle and support.
(5) Drain fuel tank, refer to Draining Fuel Tank in

the Fuel Delivery section.

(6) Remove fuel tank and EVAP system, refer to

the Fuel Tank removal/installation section in the
Fuel Delivery section (Fig. 15).

(7) Remove the push pin (Fig. 17).

(8) Remove hoses from EVAP canister (Fig. 16).
(9) Spread spring clips (Fig. 18) on the side of

EVAP canister and tip canister out and away from
bracket tabs (Fig. 19).

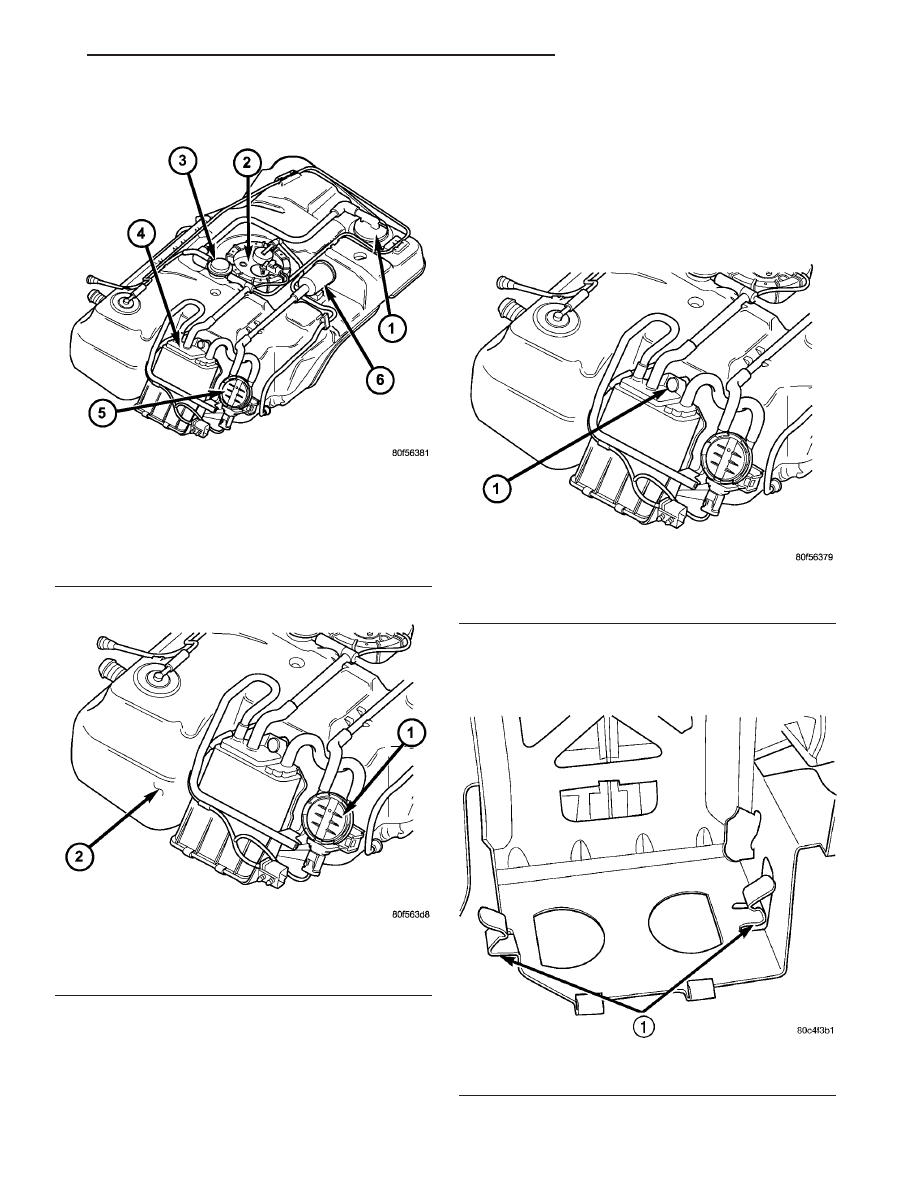

Fig. 15 Fuel Tank Assembly

1 - CONTROL VALVE
2 - FUEL PUMP
3 - FLOW MANAGEMENT VALVE
4 - EVAP CANISTOR
5 - NATURAL VACUUM LEAK DETECTION VALVE
6 - FILTER

Fig. 16 EVAP System

1 - NVLD
2 - FUEL TANK

Fig. 17 EVAP Canister

1 - PUSH PIN

Fig. 18 Spring Clips

1 - SPRING CLIPS

PT

EVAPORATIVE EMISSIONS

25 - 19

VAPOR CANISTER (Continued)
