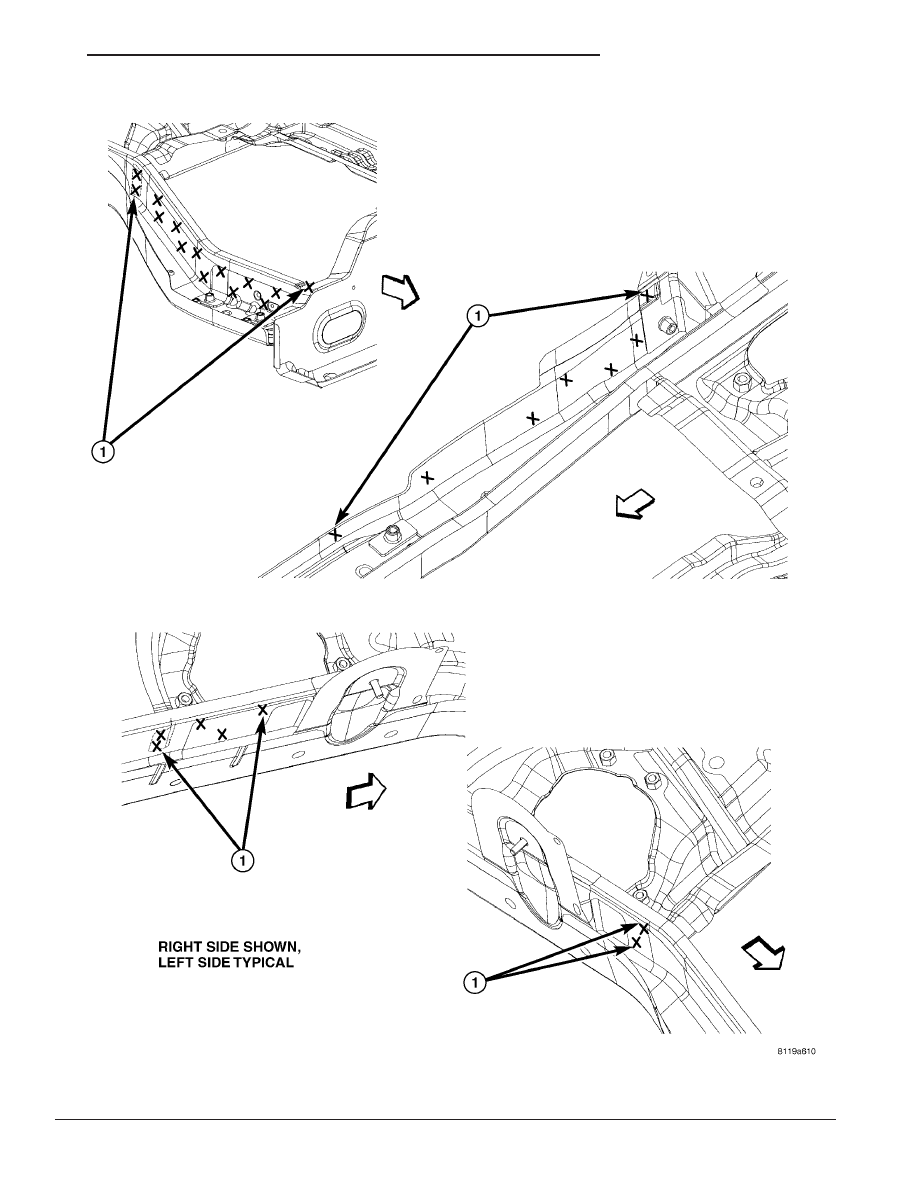

Fig. 79 REAR FLOOR PAN FRONT KICK UP CROSSMEMBER TO FUEL TANK SUPPORT REINFORCEMENT

AND REAR FLOOR PAN SIDE RAILS

1 - WELDING OF TWO PARTS

23 - 326

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

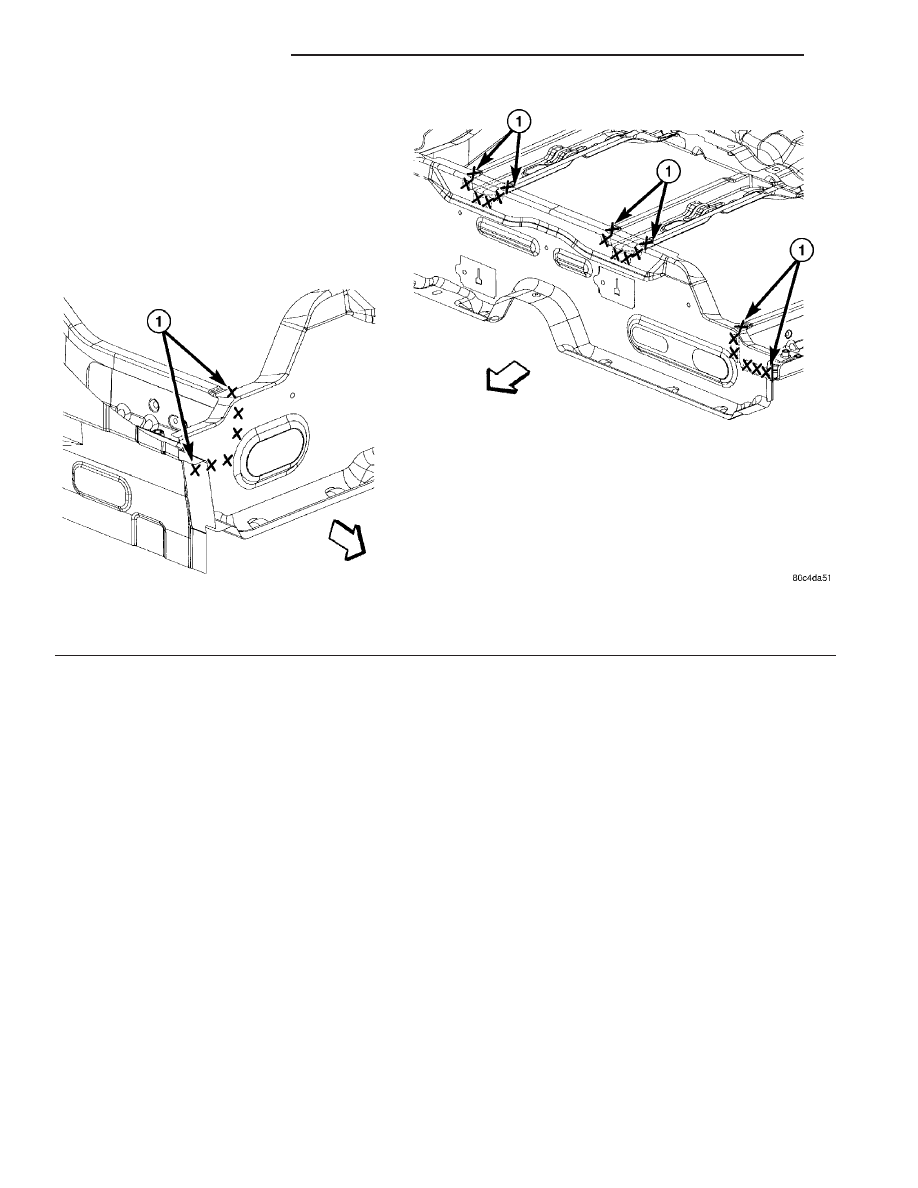

Fig. 80 REAR FLOOR PAN TO INNER BODY SIDE SILL

1 - WELDING OF TWO PARTS

2 - WELDING OF THREE PARTS

PT

BODY STRUCTURE

23 - 327

WELD LOCATIONS (Continued)

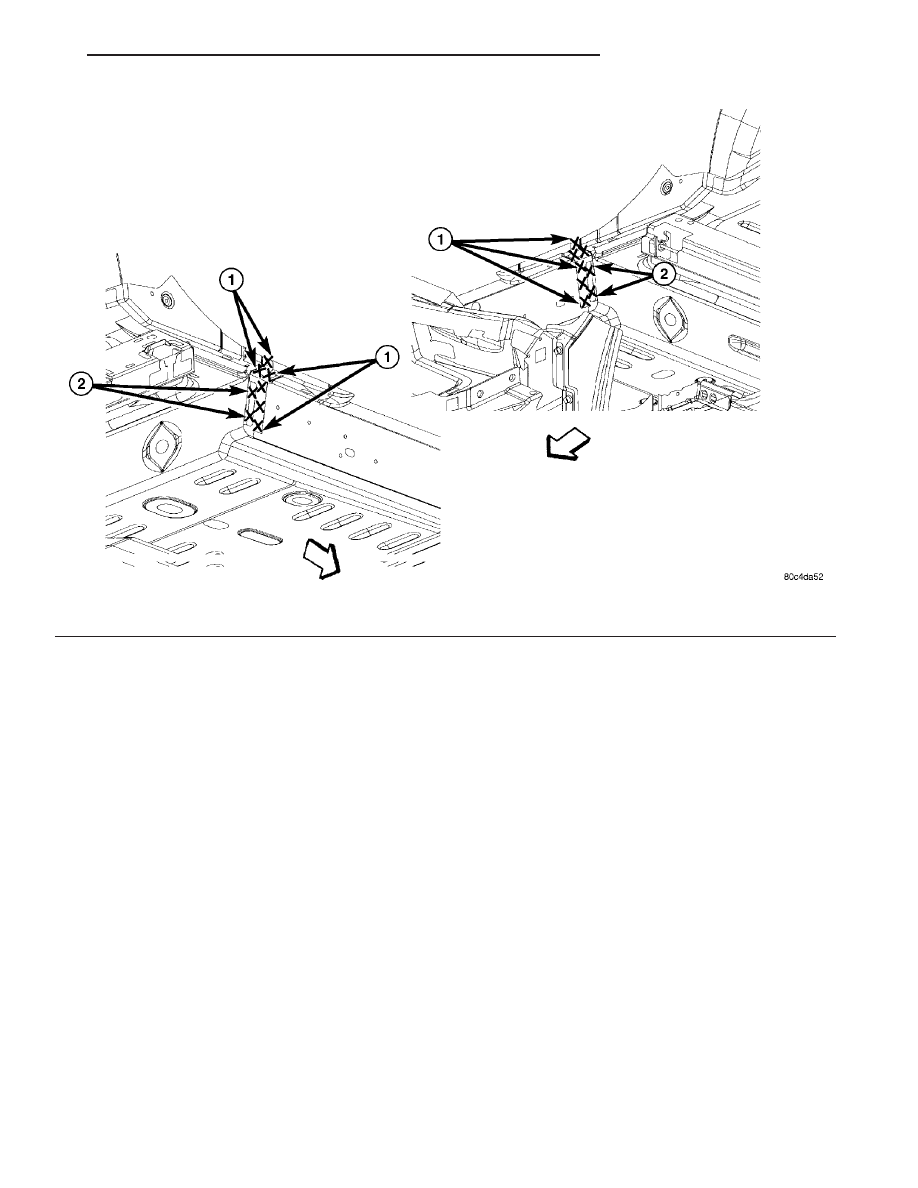

Fig. 81 REAR FLOOR PAN TO REAR FLOOR PAN FRONT KICK UP CROSSMEMBER AND FRONT SIDE RAIL

REAR EXTENSION

1 - WELDING OF TWO PARTS

2 - WELDING OF THREE PARTS

23 - 328

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

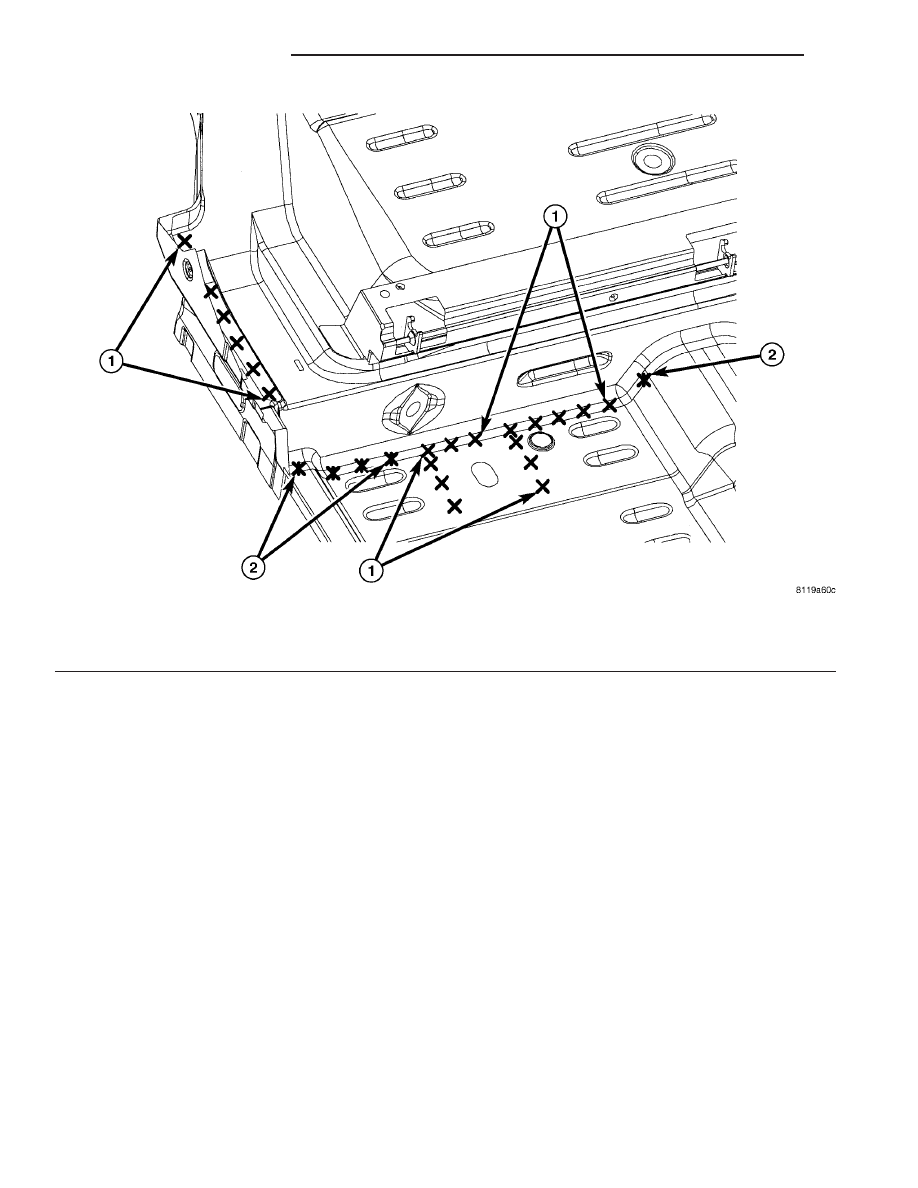

Fig. 82 REAR FLOOR PAN SIDE RAIL REINFORCEMENT TO REAR FLOOR PAN SIDE RAIL TO REAR

SUSPENSION CROSSMEMBER

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 329

WELD LOCATIONS (Continued)
