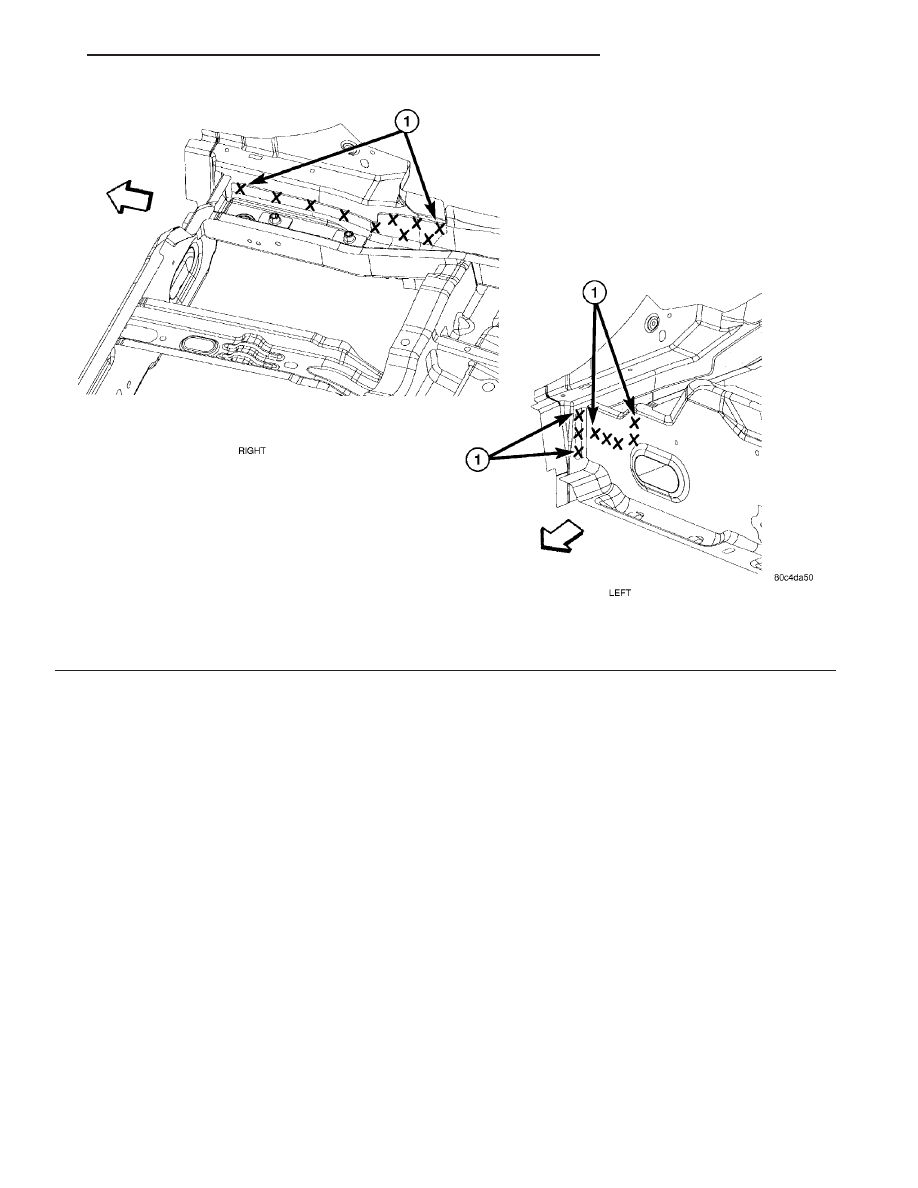

Fig. 75 FRONT FLOOR PAN TO FRONT SIDE RAIL REAR EXTENSION - TYPICAL BOTH SIDES

1 - WELDING OF TWO PARTS

2 - WELDING OF THREE PARTS

23 - 322

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

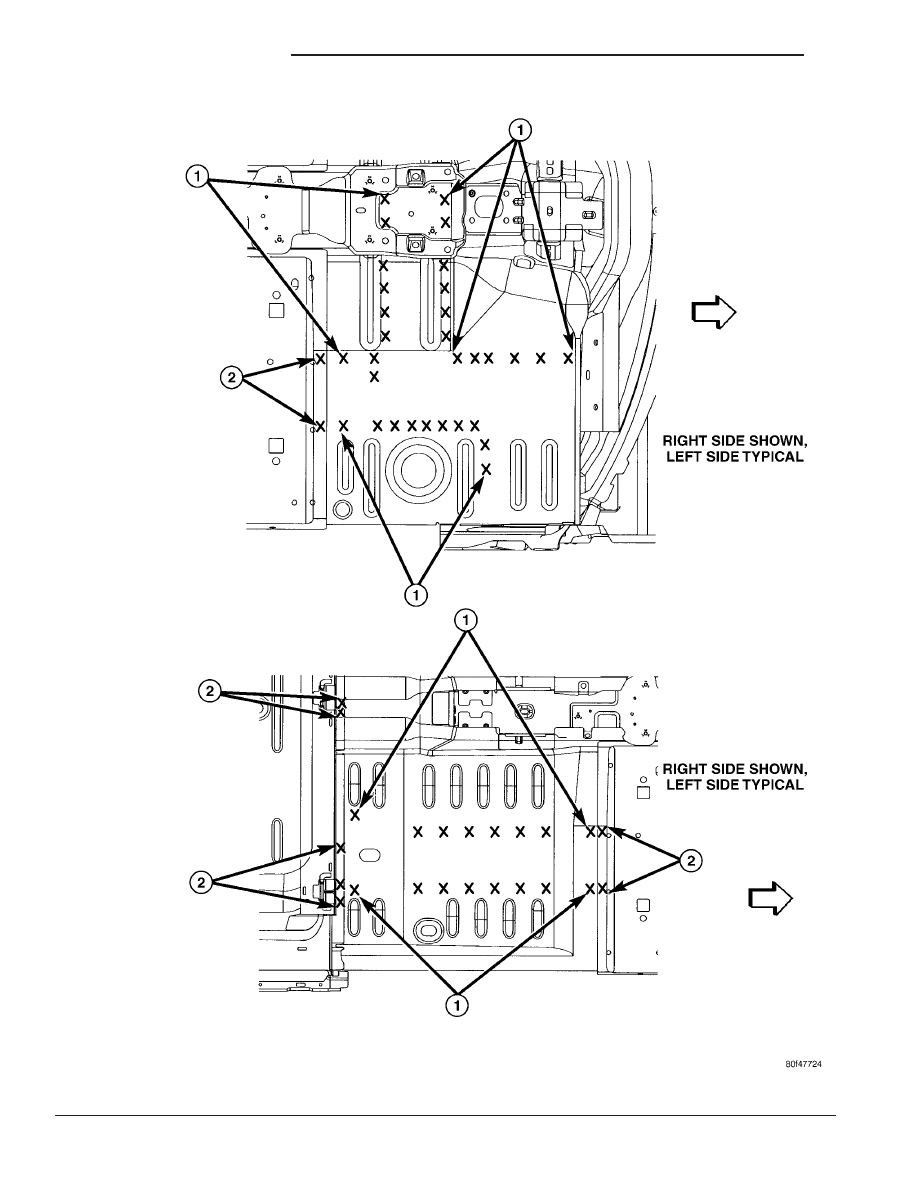

Fig. 76 REAR FLOOR PAN SIDE RAIL TO REAR FLOOR PAN CROSSMEMBER AND REAR FLOOR PAN

FRONT KICK UP CROSSMEMBER

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 323

WELD LOCATIONS (Continued)

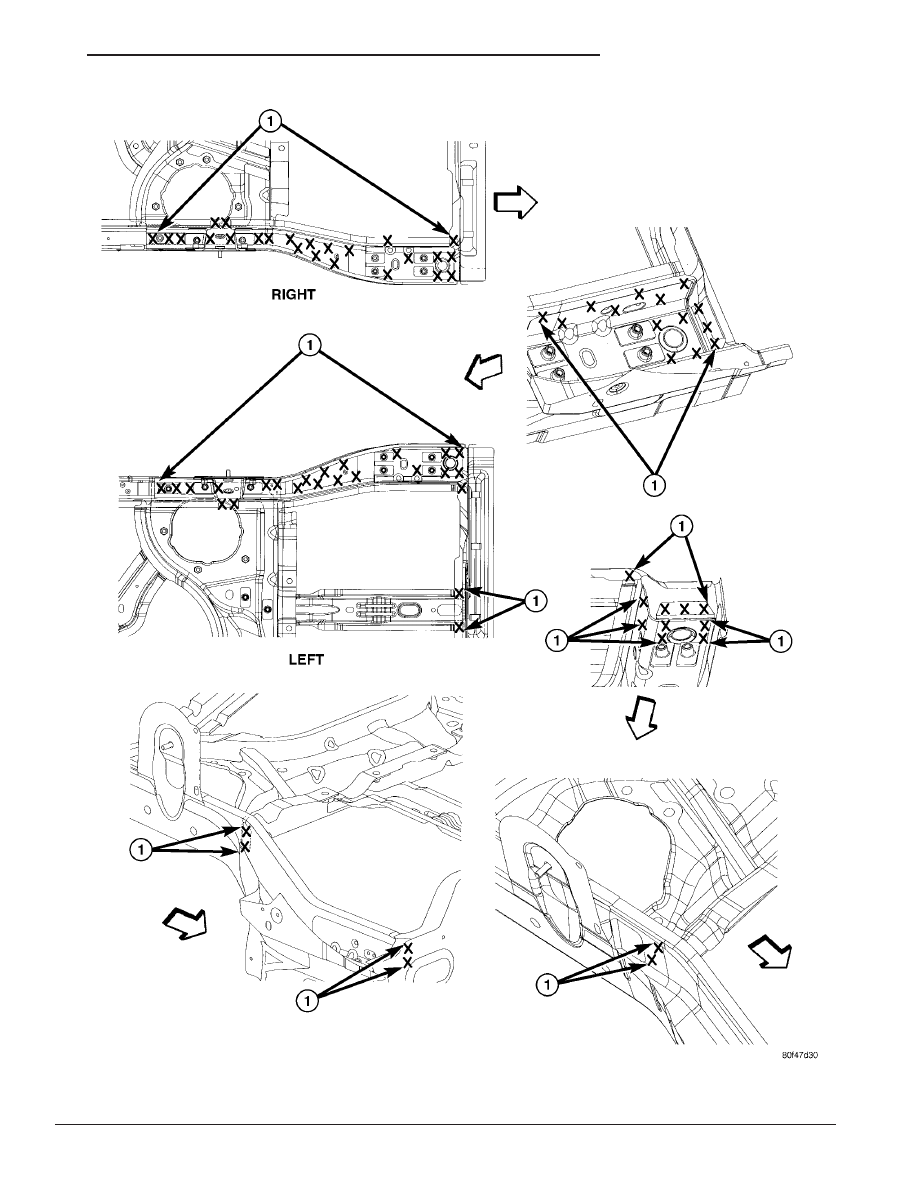

Fig. 77 REAR FLOOR PAN, REAR CROSSMEMBER TO REAR SUSPENSION AND FUEL TANK

CROSSMEMBER

1 - WELDING OF TWO PARTS

23 - 324

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

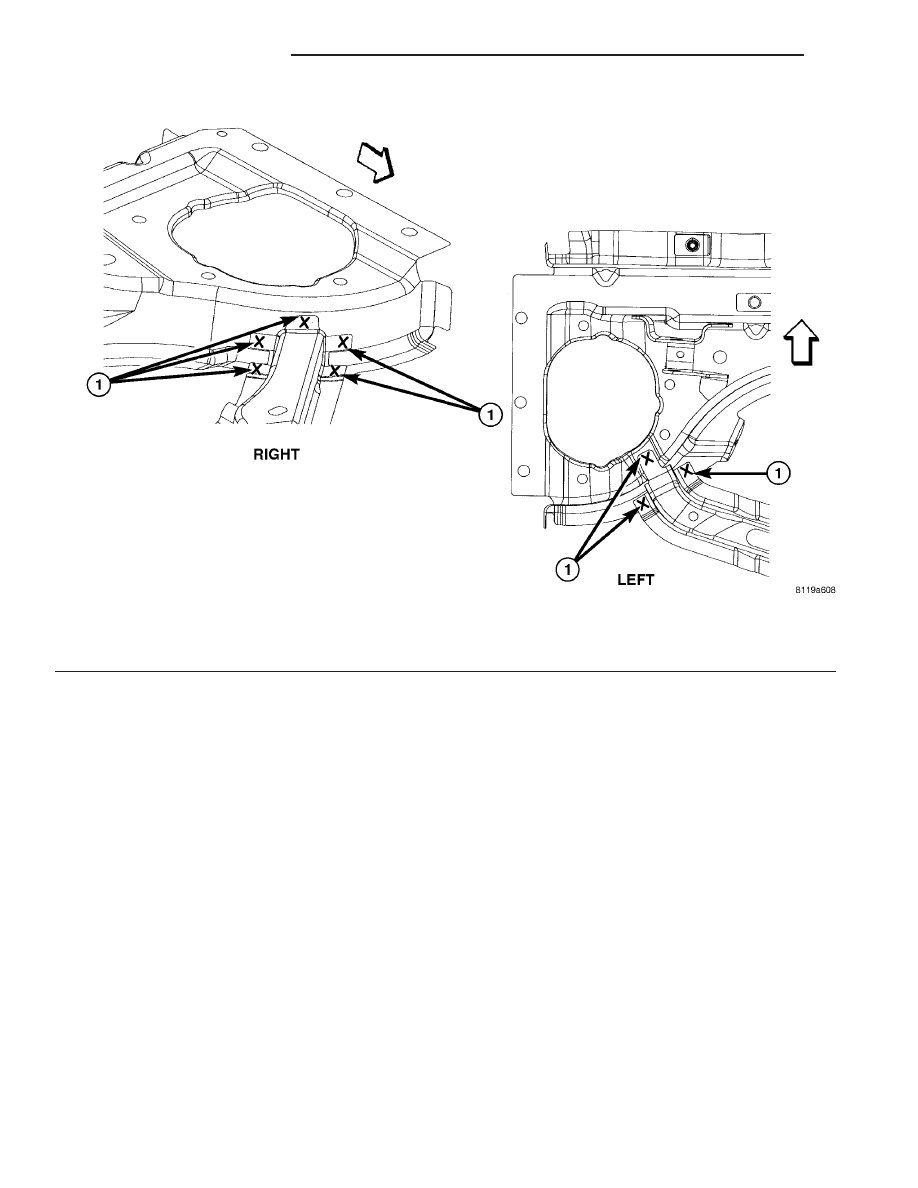

Fig. 78 REAR INNER SIDE SILL TO FLOOR PAN SIDE RAIL AND REAR FLOOR PAN FRONT KICK UP

CROSSMEMBER

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 325

WELD LOCATIONS (Continued)
