Chrysler PT Cruiser. Manual - part 963

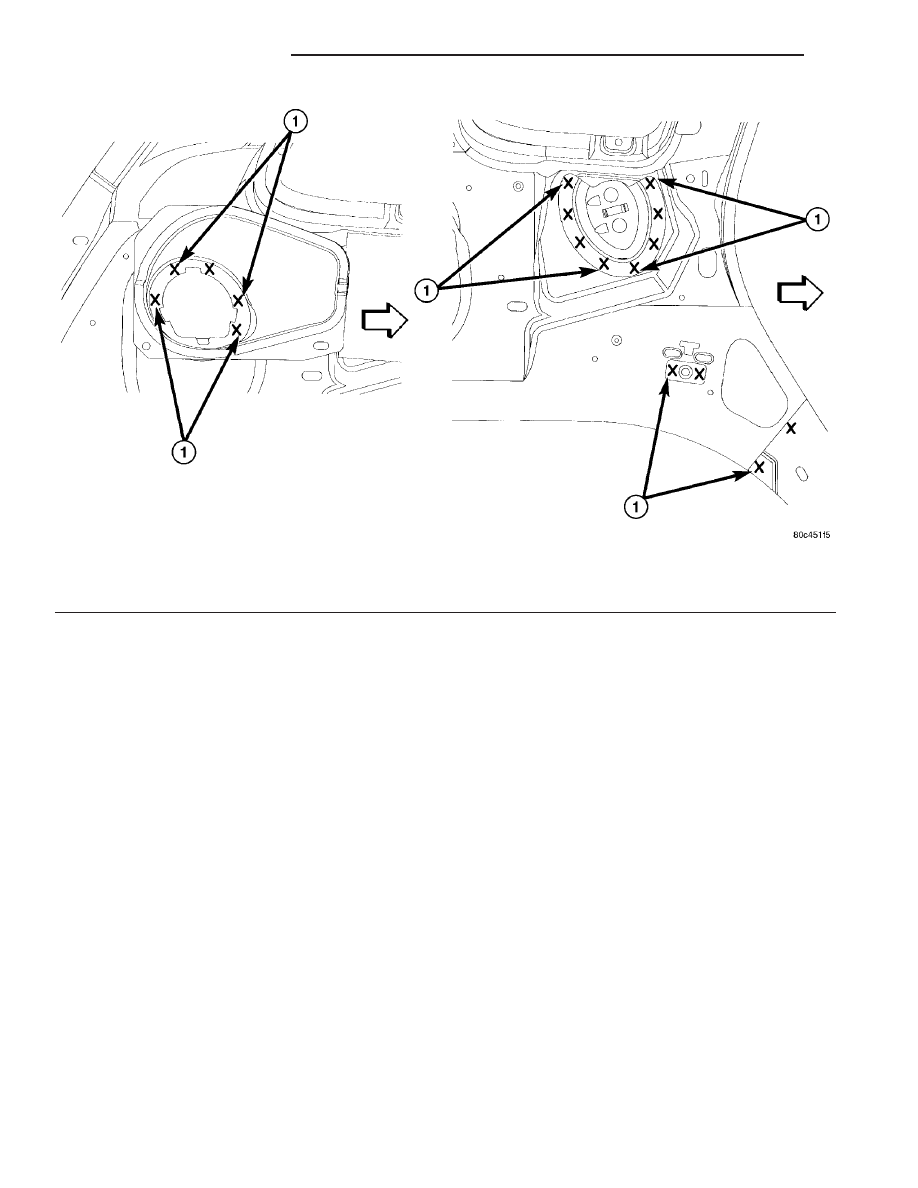

Fig. 63 FUEL FILLER HOUSING, SEAT BACK REINFORCEMENT, SEAT BELT ANCHOR AND JACK PANEL

REINFORCEMENT TO INNER QUARTER PANEL

1 - WELDING OF TWO PARTS

23 - 310

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

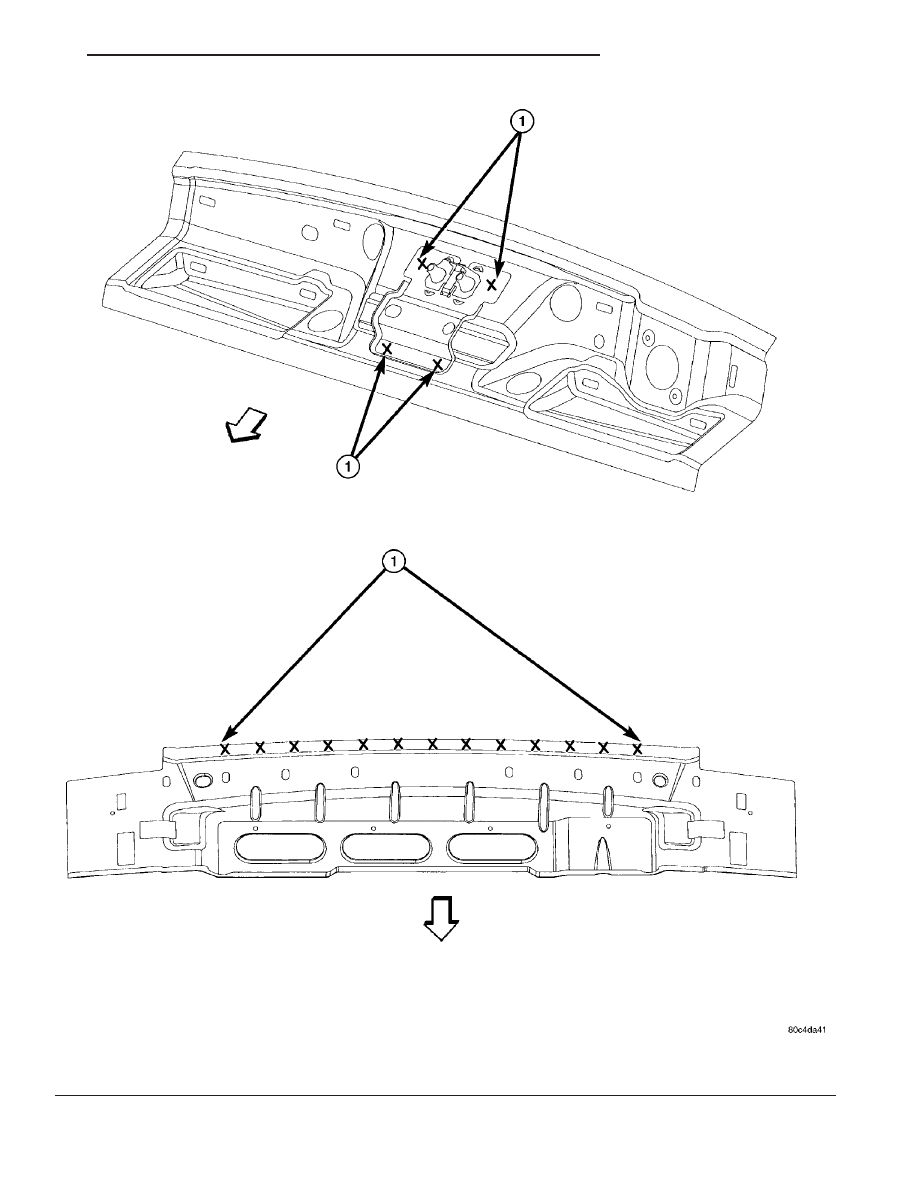

Fig. 64 STRIKER ASSEMBLY TO LOWER LIFTGATE PANEL TO REAR FLOOR PAN CLOSURE PANEL

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 311

WELD LOCATIONS (Continued)

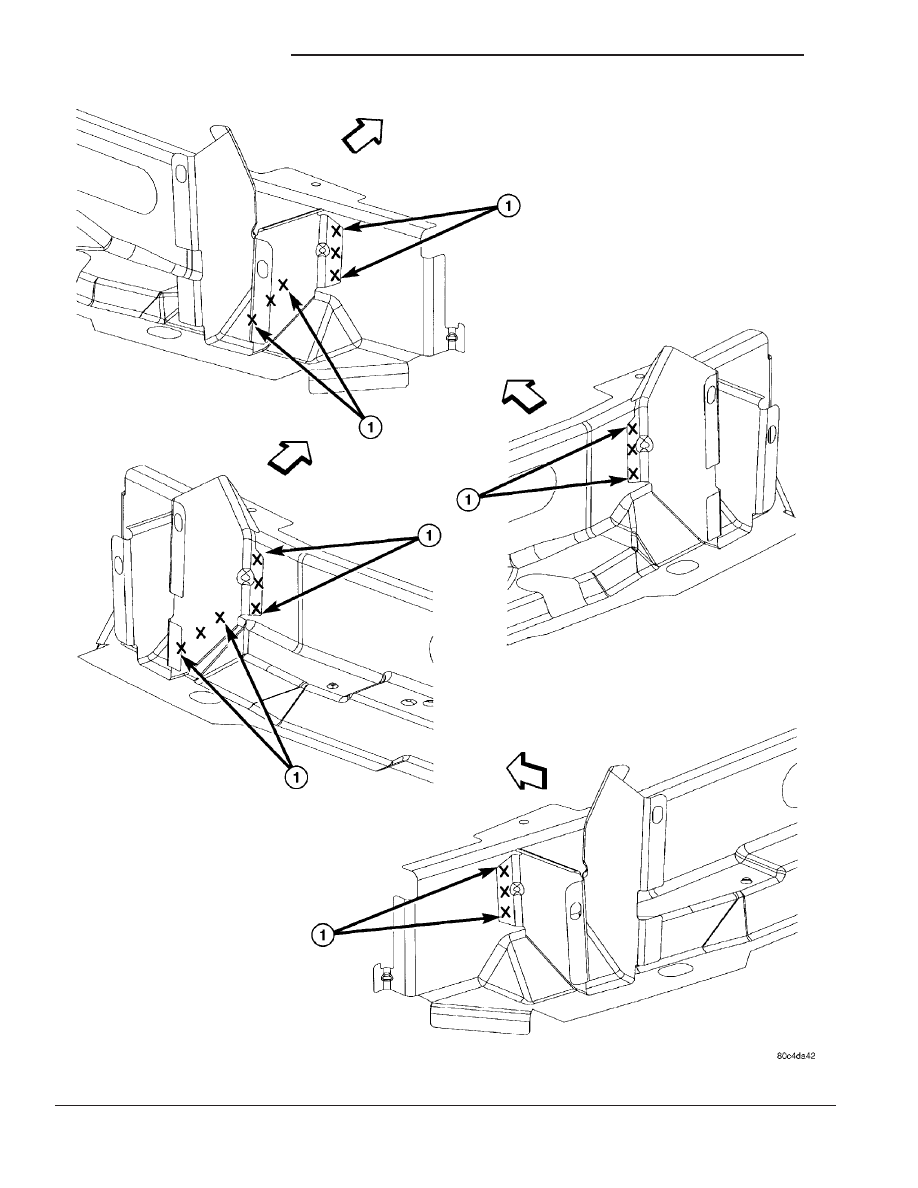

Fig. 65 RIGHT AND LEFT REAR FLOOR PAN CLOSURE REINFORCEMENTS TO SPARE TIRE CLOSURE PANEL

1 - WELDING OF TWO PARTS

23 - 312

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

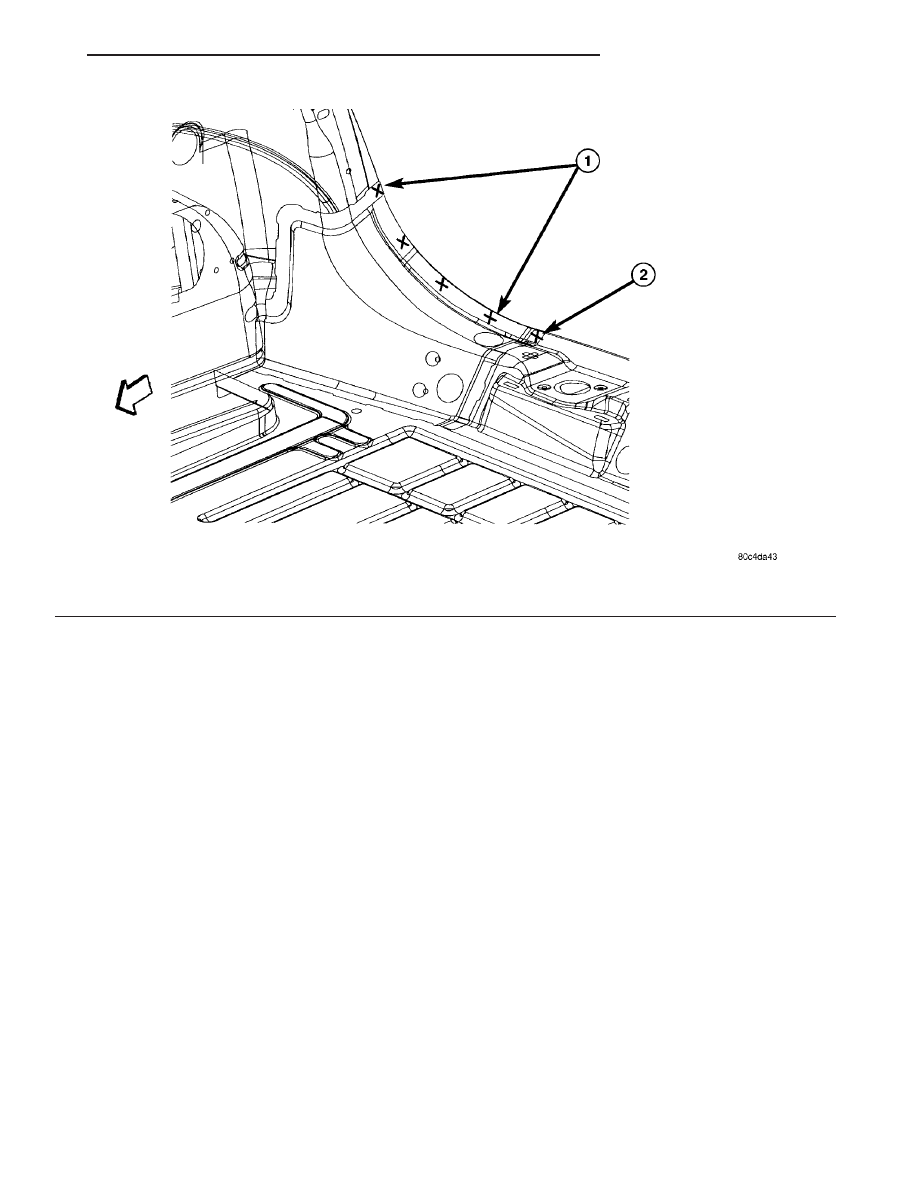

Fig. 66 LOWER LIFTGATE OPENING PANEL TO INNER QUARTER PANEL AND LOWER LIFTGATE PANEL

1 - WELDING OF TWO PARTS

2 - WELDING OF THREE PARTS

PT

BODY STRUCTURE

23 - 313

WELD LOCATIONS (Continued)
