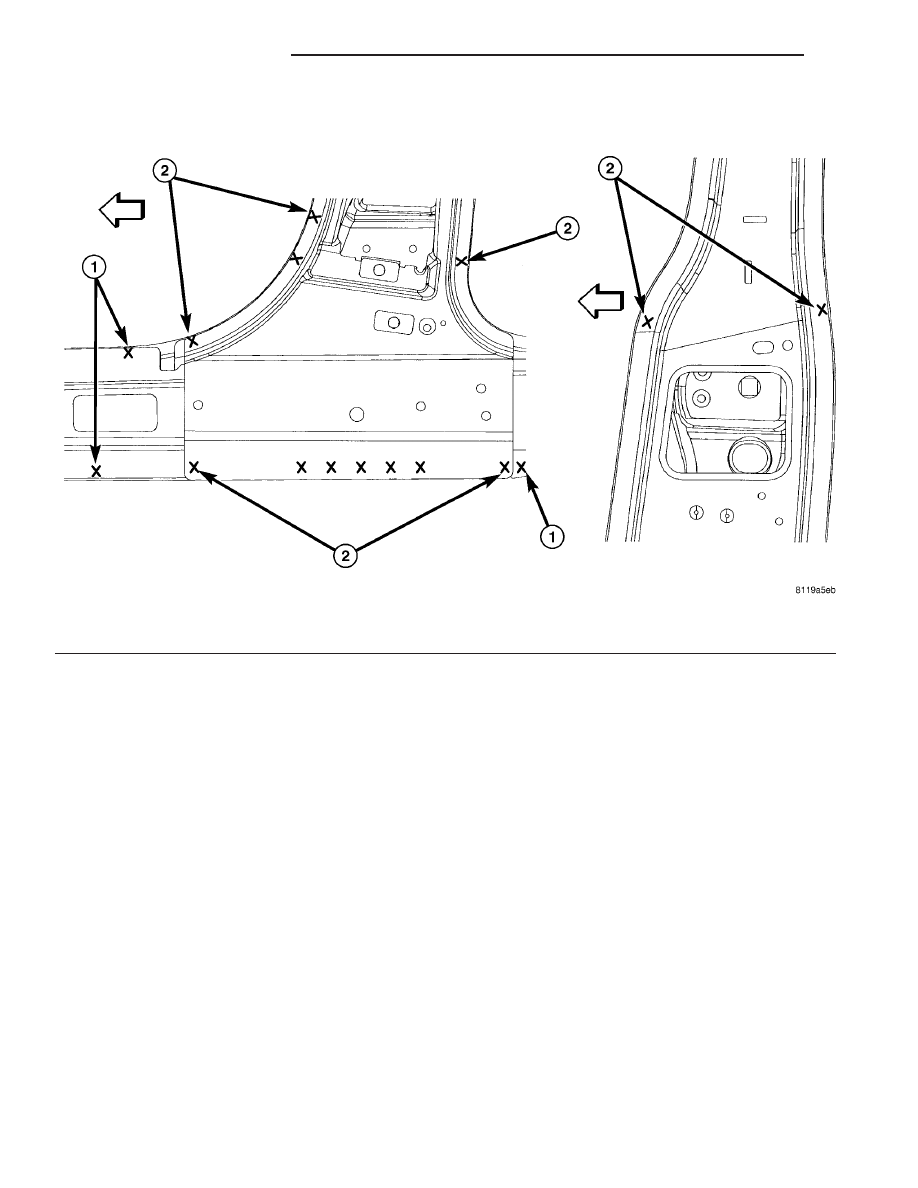

Fig. 55 INNER B-PILLAR TO B-PILLAR REINFORCEMENT AND BODY SIDE APERTURE PANEL

1 - WELDING OF TWO PARTS

2 - WELDING OF THREE PARTS

23 - 302

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

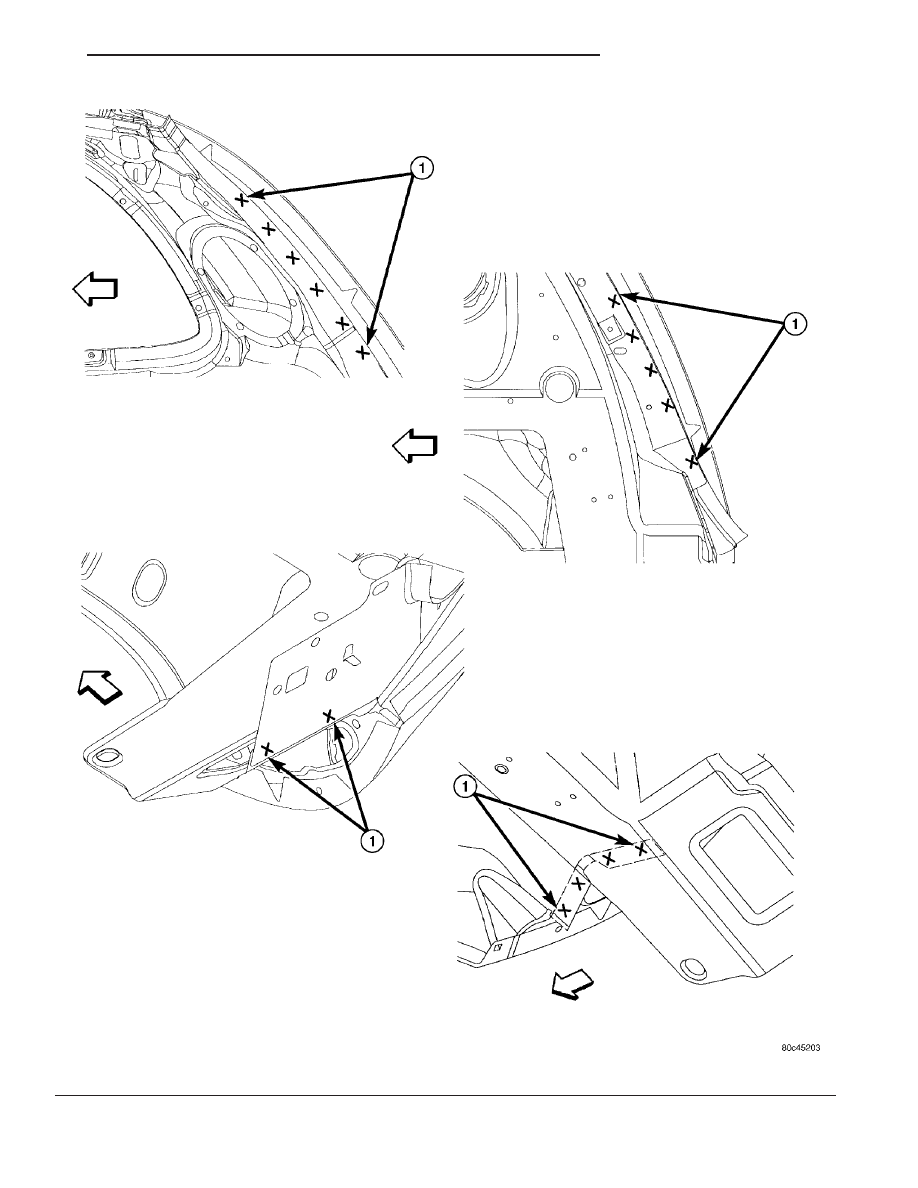

Fig. 56 INNER QUARTER PANEL TO LIFTGATE SIDE DRAIN TROUGH

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 303

WELD LOCATIONS (Continued)

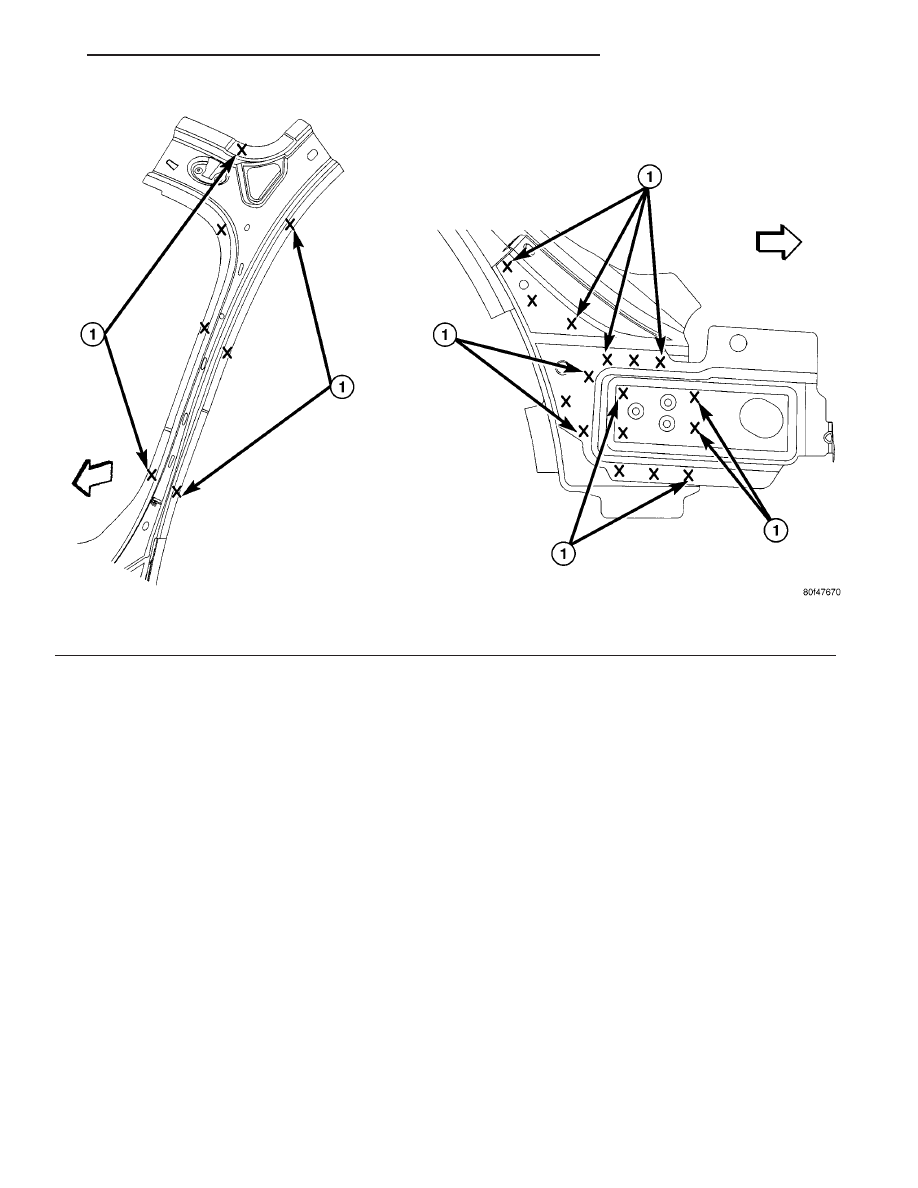

Fig. 57 WINDSHIELD OUTER FRAME AND LOWER HINGE PLATE TO FRONT HINGE PILLAR

1 - WELDING OF TWO PARTS

23 - 304

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

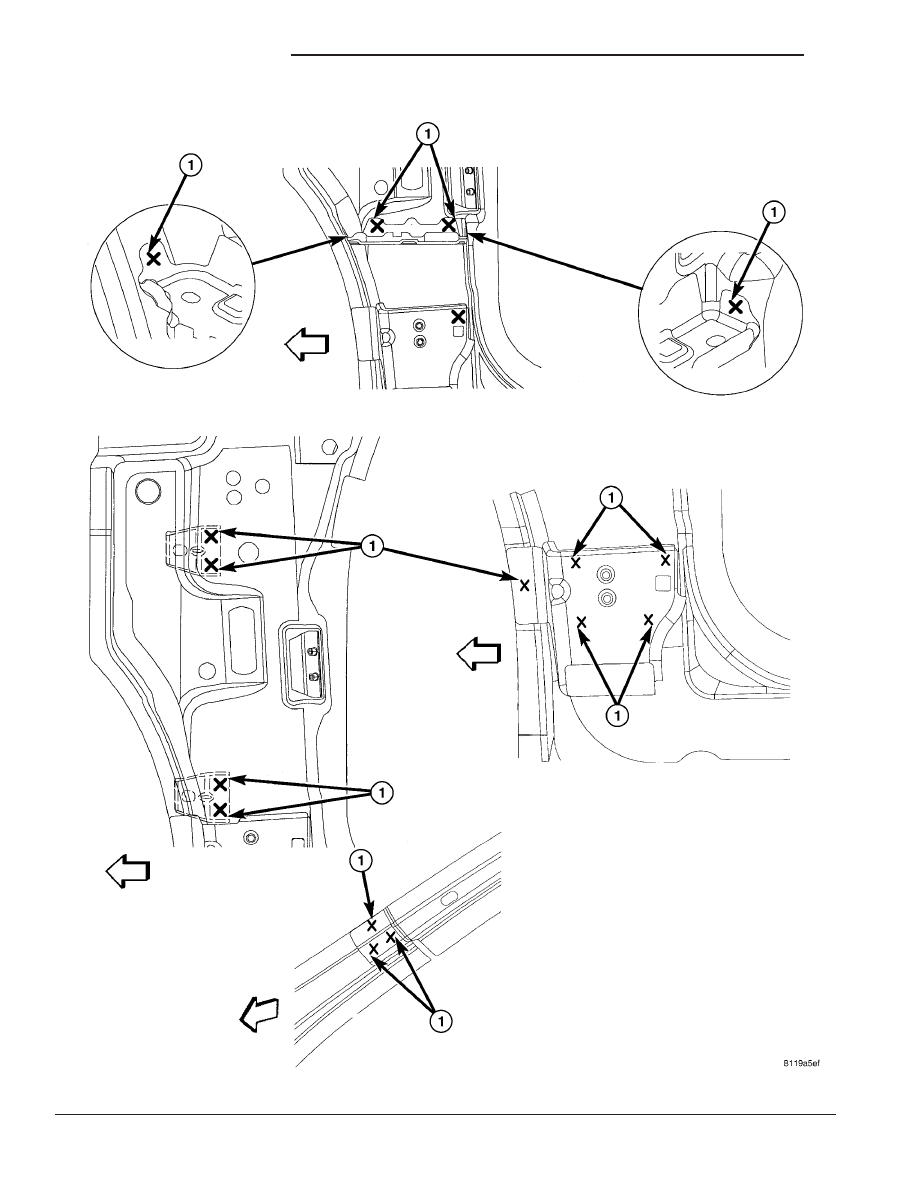

Fig. 58 INNER WINDSHIELD FRAME AND UPPER HINGE BRACKET TO FRONT HINGE PILLAR

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 305

WELD LOCATIONS (Continued)
