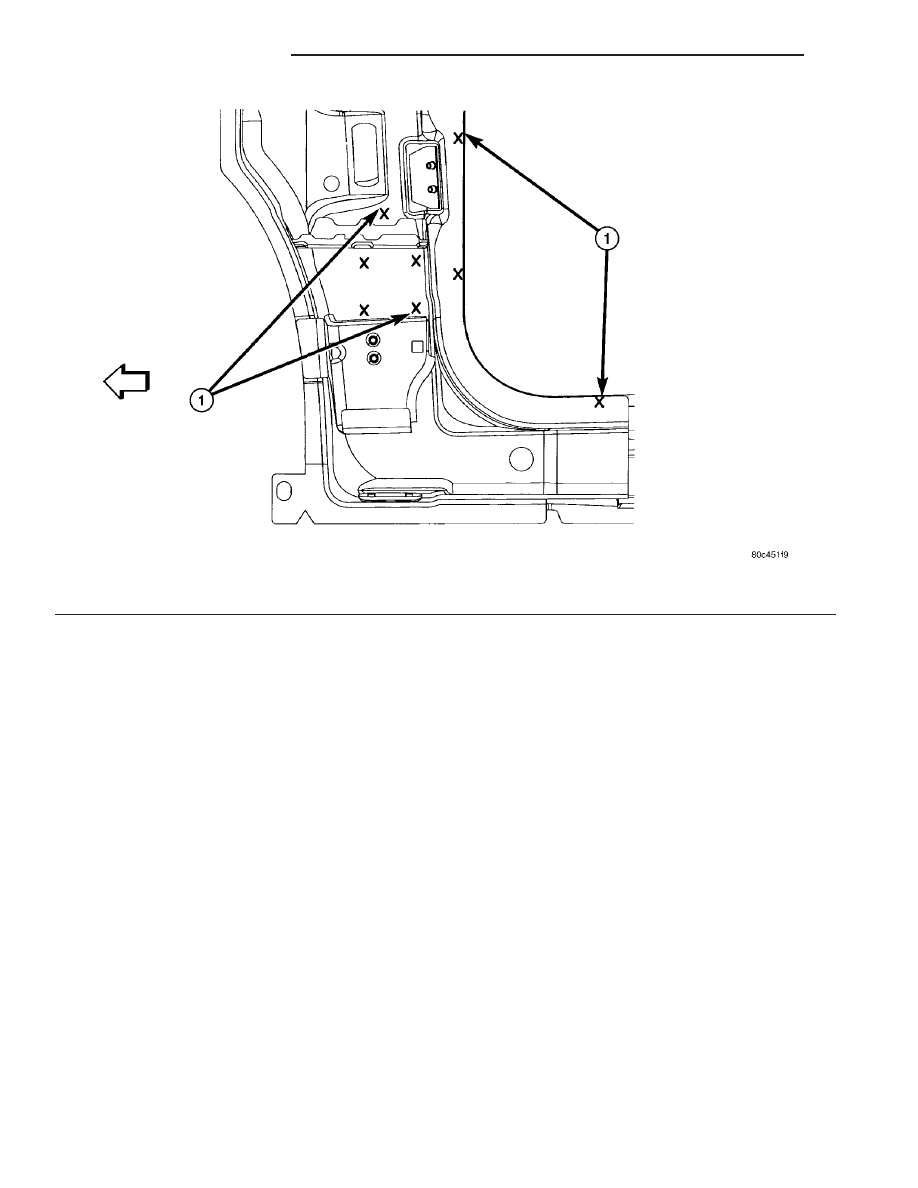

Fig. 47 FRONT HINGE PILLAR TO BODY SIDE APERTURE PANEL

1 - WELDING OF TWO PARTS

23 - 294

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

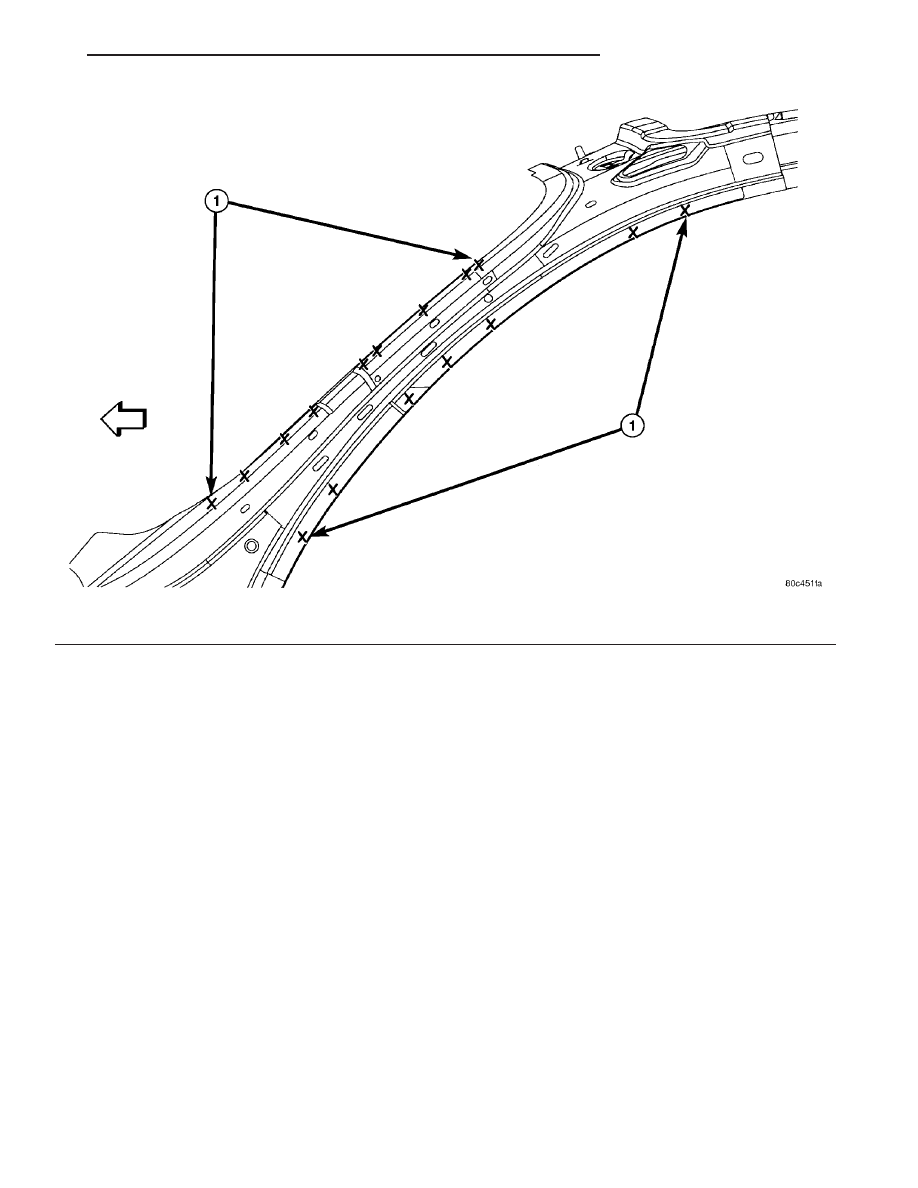

Fig. 48 INNER WINDSHIELD SIDE FRAME TO BODY SIDE APERTURE PANEL

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 295

WELD LOCATIONS (Continued)

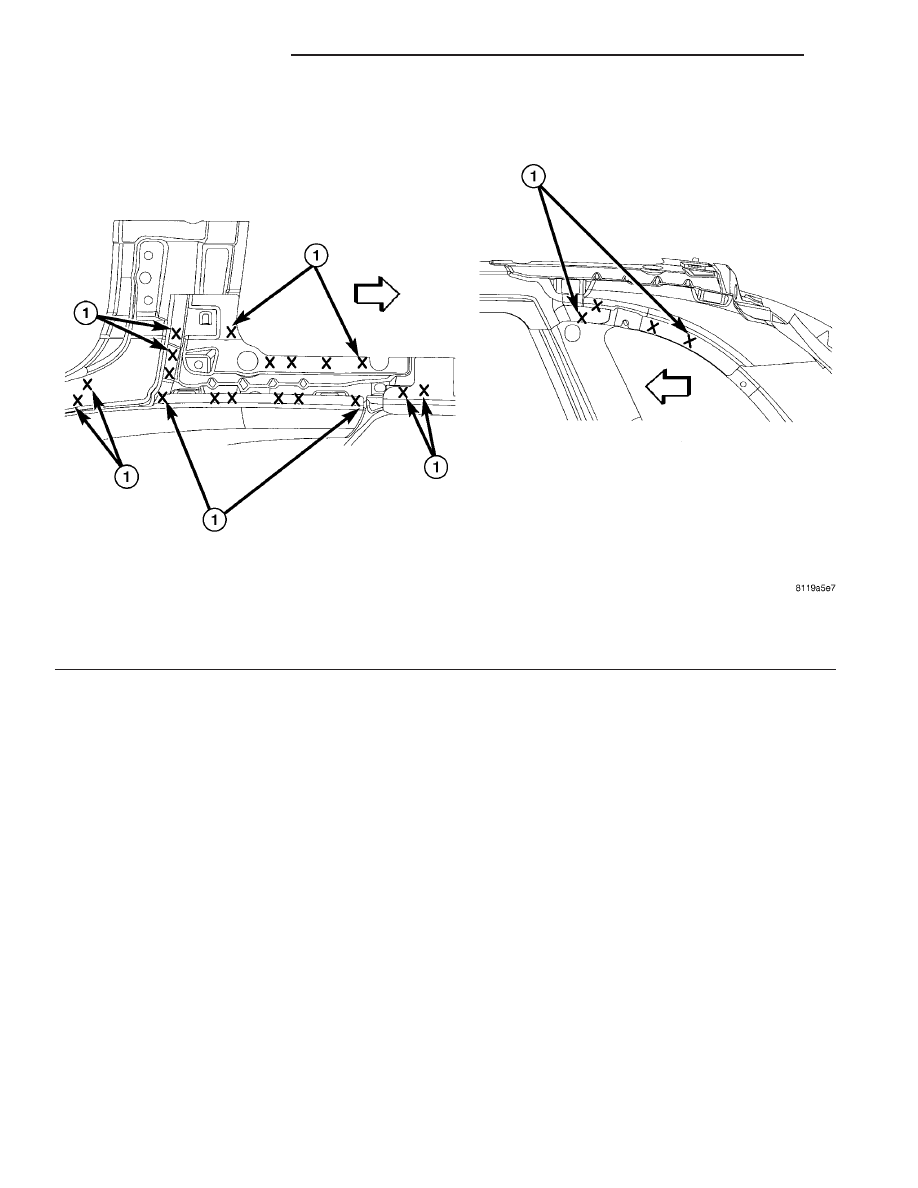

Fig. 49 D-PILLAR UPPER REINFORCEMENT TO BODY SIDE APERTURE PANEL, ROOF RAIL SIDE

REINFORCEMENT AND INNER QUARTER PANEL

1 - WELDING OF TWO PARTS

23 - 296

BODY STRUCTURE

PT

WELD LOCATIONS (Continued)

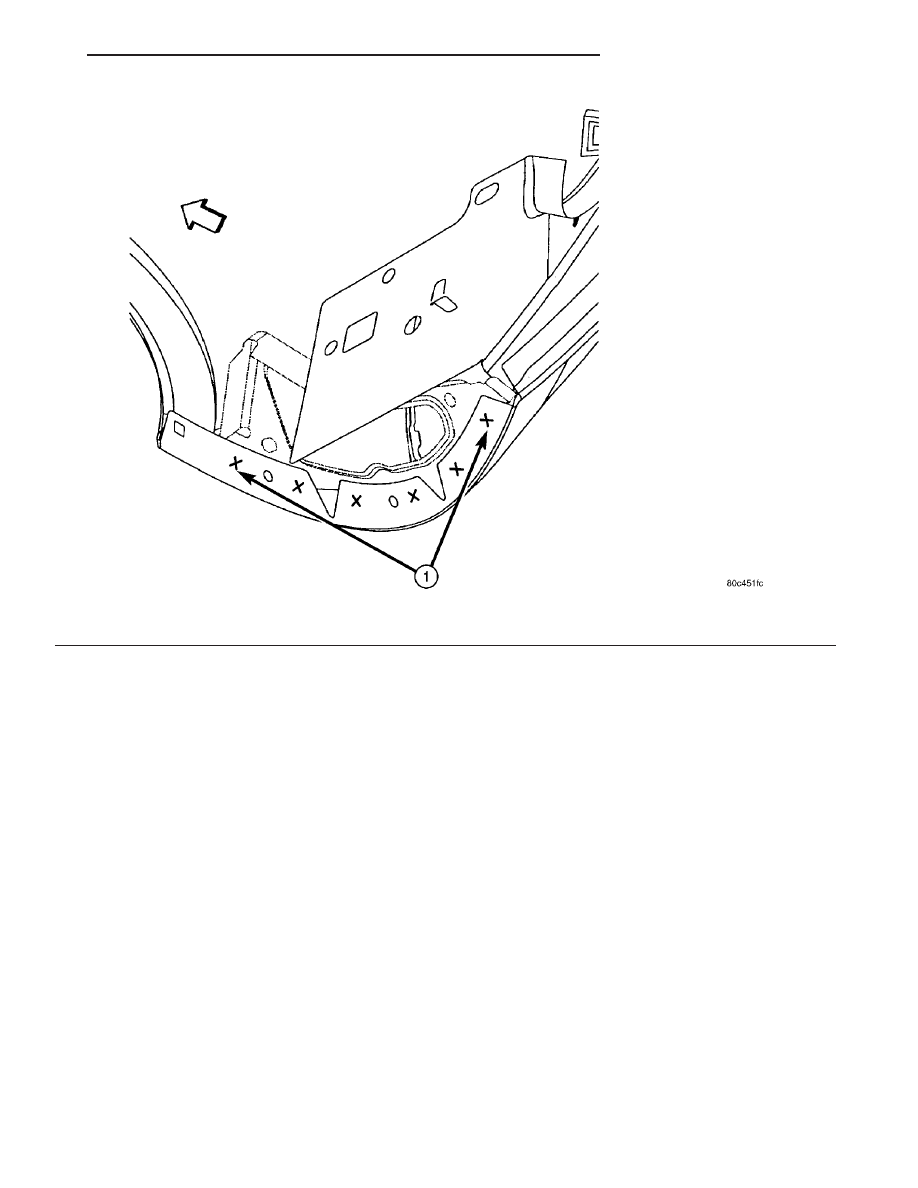

Fig. 50 INNER QUARTER PANEL TAIL LAMP REINFORCEMENT TO BODY SIDE APERTURE PANEL

1 - WELDING OF TWO PARTS

PT

BODY STRUCTURE

23 - 297

WELD LOCATIONS (Continued)
