(5) Verify sunroof operation and alignment (Refer

to 23 - BODY/SUNROOF/GLASS PANEL - ADJUST-
MENTS).

REAR HOUSING TUBE

(1) Connect the new drain tube to the sunroof

housing and test drainage (Fig. 13).

(2) Install headliner (Refer to 23 - BODY/INTERI-

OR/HEADLINER - INSTALLATION).

(3) Install sunroof opening trim lace (Refer to 23 -

BODY/SUNROOF/OPENING TRIM LACE - INSTAL-
LATION).

(4) Connect the control switch wire connector and

install control switch.

(5) Verify sunroof operation and alignment (Refer

to 23 - BODY/SUNROOF/GLASS PANEL - ADJUST-
MENTS).

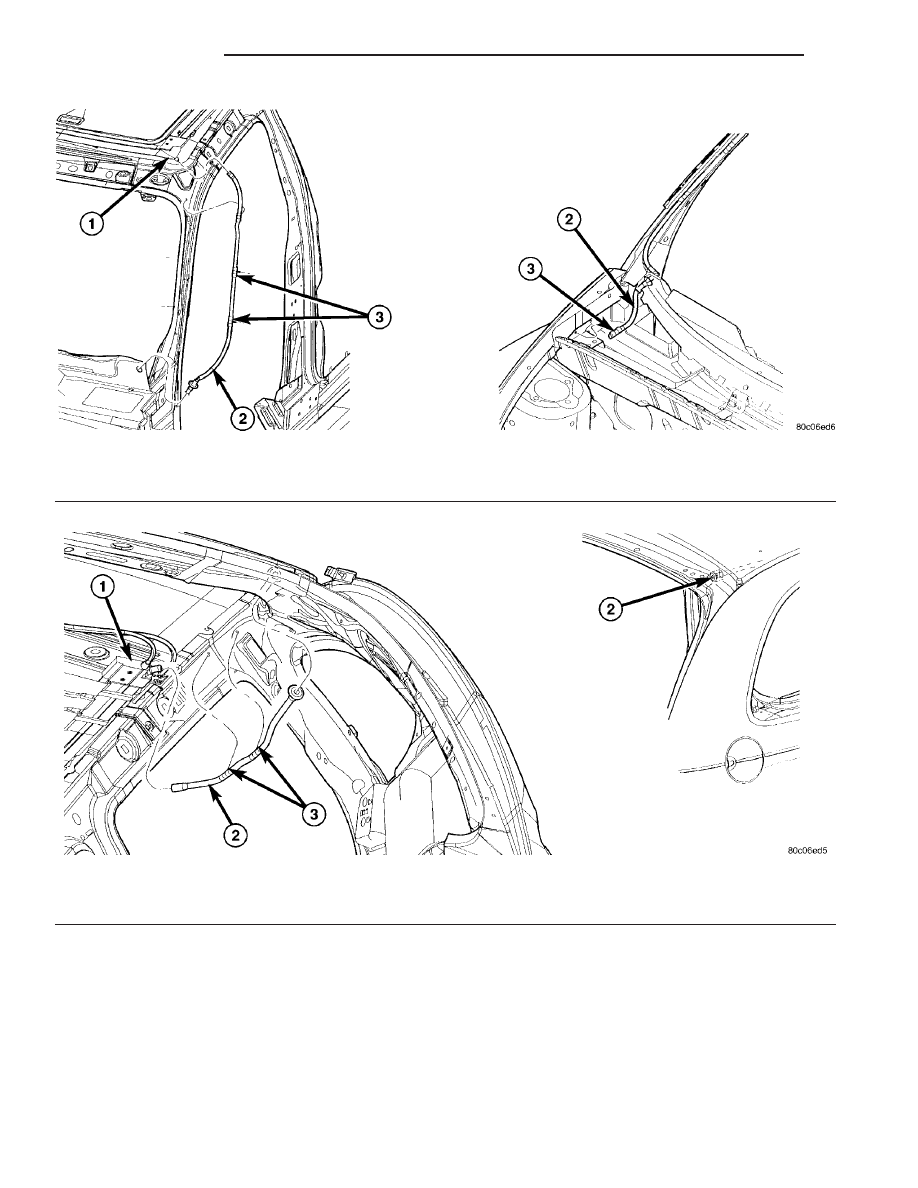

Fig. 12 FRONT DRAIN TUBE

1 - SUNROOF MODULE
2 - SUNROOF FRONT DRAIN TUBE

3 - CLIPS

Fig. 13 REAR DRAIN TUBE

1 - SUNROOF MODULE
2 - SUNROOF REAR DRAIN TUBE

3 - CLIPS

23 - 234

SUNROOF

PT

DRAIN TUBE (Continued)

WEATHERSTRIP/SEALS

TABLE OF CONTENTS

page

page

A-PILLAR WEATHERSTRIP RETAINER - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 235

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 235

DECK LID OPENING WEATHERSTRIP - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 236

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 236

FRONT AND REAR DOOR OPENING

WEATHERSTRIP
REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 236

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . 236

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 236

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . 236

FRONT AND REAR DOOR UPPER

SECONDARY WEATHERSTRIP
REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 237

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 237

FRONT DOOR GLASS RUN WEATHERSTRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 238

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 238

FRONT DOOR INNER BELT WEATHERSTRIP

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 238

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . 238

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 239

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . 239

FRONT DOOR OUTER BELT WEATHERSTRIP

REMOVAL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . 239

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . 239

INSTALLATION

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . 240

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . 240

HEADER WEATHERSTRIP SEAL RETAINER -

PT-27
REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 240

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 240

LIFTGATE WEATHERSTRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 240

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 240

QUARTER PANEL OUTER BELT

WEATHERSTRIP - PT-27
REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 241

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 241

REAR DOOR GLASS RUN WEATHERSTRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 242

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 242

REAR DOOR INNER BELT WEATHERSTRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 243

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 243

SILL SECONDARY WEATHERSTRIP

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 244

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 244

HEADER / A-PILLAR WEATHERSTRIP -PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 245

INSTALLATION - PT-27 ONLY

. . . . . . . . . . . . . 245

FRONT DOOR SILL WEATHERSTRIP - PT-27

REMOVAL - PT-27 ONLY

. . . . . . . . . . . . . . . . . 245

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 245

A-PILLAR WEATHERSTRIP
RETAINER - PT-27

REMOVAL - PT-27 ONLY

(1) Remove header and A-piller weatherstrip as

necessary. (Refer to 23 - BODY/WEATHERSTRIP/
SEALS/HEADER/HEADER

AND

A-PILLAR

WEATHERSTRIP - REMOVAL).

(2) Remove screws attaching A-pillar weatherstrip

retainer to side of windshield surround frame.

(3) Remove A-pillar weatherstrip retainer from

vehicle.

INSTALLATION - PT-27 ONLY

(1) Place A-pillar weatherstrip retainer into posi-

tion (Fig. 1).

(2) Install screws attaching A-pillar weatherstrip

retainer to side of windshield surround frame.

(3) Install header and A-piller weatherstrip. (Refer

to 23 - BODY/WEATHERSTRIP/SEALS/HEADER/
HEADER

AND

A-PILLAR

WEATHERSTRIP

-

INSTALLATION).

PT

WEATHERSTRIP/SEALS

23 - 235

DECK LID OPENING
WEATHERSTRIP - PT-27

REMOVAL - PT-27 ONLY

(1) Open decklid.
(2) Remove decklid opening weatherstrip, pull out-

ward on the weatherstrip. (Fig. 2)

(3) Remove weatherstrip from vehicle.

INSTALLATION - PT-27 ONLY

(1) Starting at bottom center, press decklid open-

ing weatherstrip into position (Fig. 2).

(2) Open and close decklid and check for interfer-

ence.

FRONT AND REAR DOOR
OPENING WEATHERSTRIP

REMOVAL

REMOVAL

(1) Open front/rear door.
(2) Remove door opening sill plate.
(3) Pull body mounted weatherstrip from fence

around door opening (Fig. 3).

REMOVAL - PT-27 ONLY

(1) Remove door sill scuff plate. (Refer to 23 -

BODY/INTERIOR/DOOR SILL TRIM - REMOVAL).

(2) Remove four push pin fasteners at the B-pillar

end the weatherstrip (Fig. 4).

(3) Pull weatherstrip from vehicle.

INSTALLATION

INSTALLATION

(1) Position weatherstrip at the B-pillar upper cor-

ner (Fig. 3).

(2) Engage front/rear weatherstrip on the fence at

upper B-pillar and work down the B-pillar.

(3) Engage weatherstrip along the header and

down the A-pillar/C-pillar.

(4) Engage weatherstrip along the sill. There may

be slack material work it to the front of the opening.

(5) Verify weatherstrip sealing.

INSTALLATION - PT-27 ONLY

(1) Place weatherstrip into position (Fig. 4).
(2) Ensure weatherstrip is set in place.
(3) Install four push pin fasteners at the B-pillar

end the weatherstrip.

(4) Install door sill scuff plate. (Refer to 23 -

BODY/INTERIOR/DOOR SILL TRIM - INSTALLA-
TION).

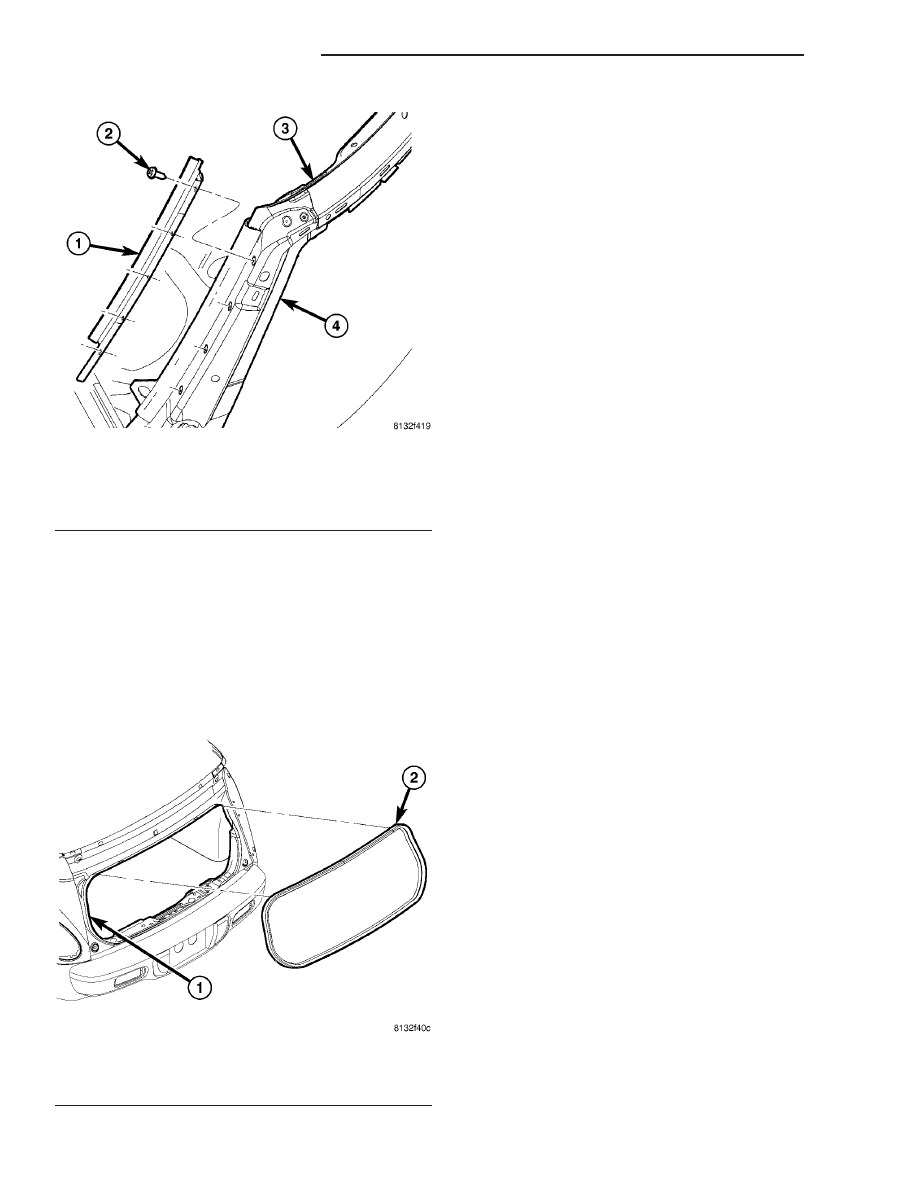

Fig. 1 A-PILLAR WEATHERSTRIP

1 - A-PILLAR WEATHERSTRIP
2 - ATTACHING SCREWS
3 - WINDSHIELD HEADER
4 - WINDSHIELD SURROUND FRAME

Fig. 2 DECKLID OPENING WEATHERSTRIP

1 - DECKLID OPENING
2 - DECKLID OPENING WEATHERSTRIP

23 - 236

WEATHERSTRIP/SEALS

PT

A-PILLAR WEATHERSTRIP RETAINER - PT-27 (Continued)

FRONT AND REAR DOOR
UPPER SECONDARY
WEATHERSTRIP

REMOVAL

(1) Open the front/rear door.
(2) Using a wide blade flat tool, unseat the push

pin at the base of the “A” pillar.

(3) Pull the weatherstrip off the vehicle.

INSTALLATION

(1) Clean off any remain butyl residue on the body.
(2) Push seal into position under the quarter win-

dow glass and along the door opening.

(3) Locate the push pins at the base of the “A” pil-

lar and push into place.

(4) Install the remainder of the seal.

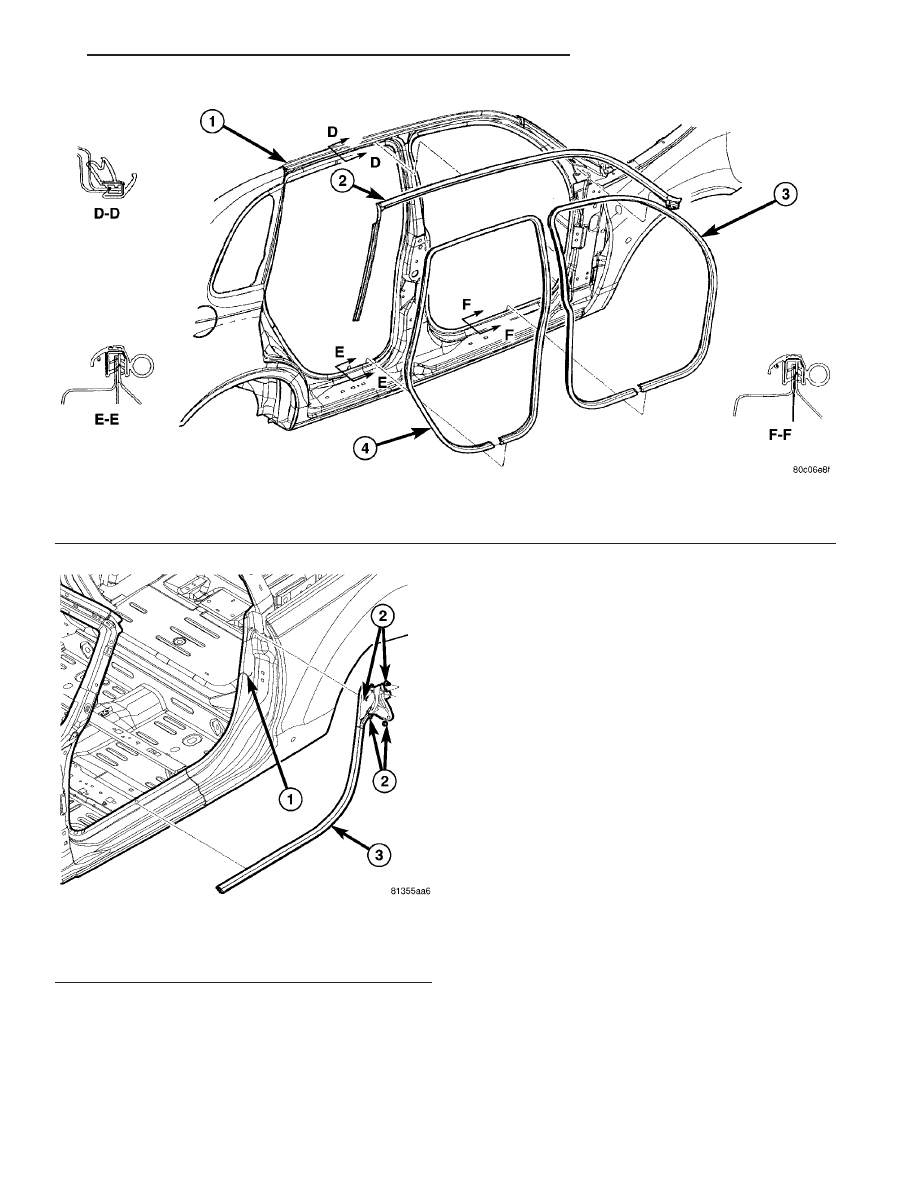

Fig. 3 FRONT DOOR BODY MOUNTED WEATHERSTRIP
