(7) Pull seat cushion and seat cover into position.

Install push pins (Fig. 62).

(8) Pull seat cover into position and zip seat back

cover (Fig. 63)

(9) Insert the zipper end inside of seat cover (Fig.

64).

(10) Engage seat back cover locking strip (Fig. 65).

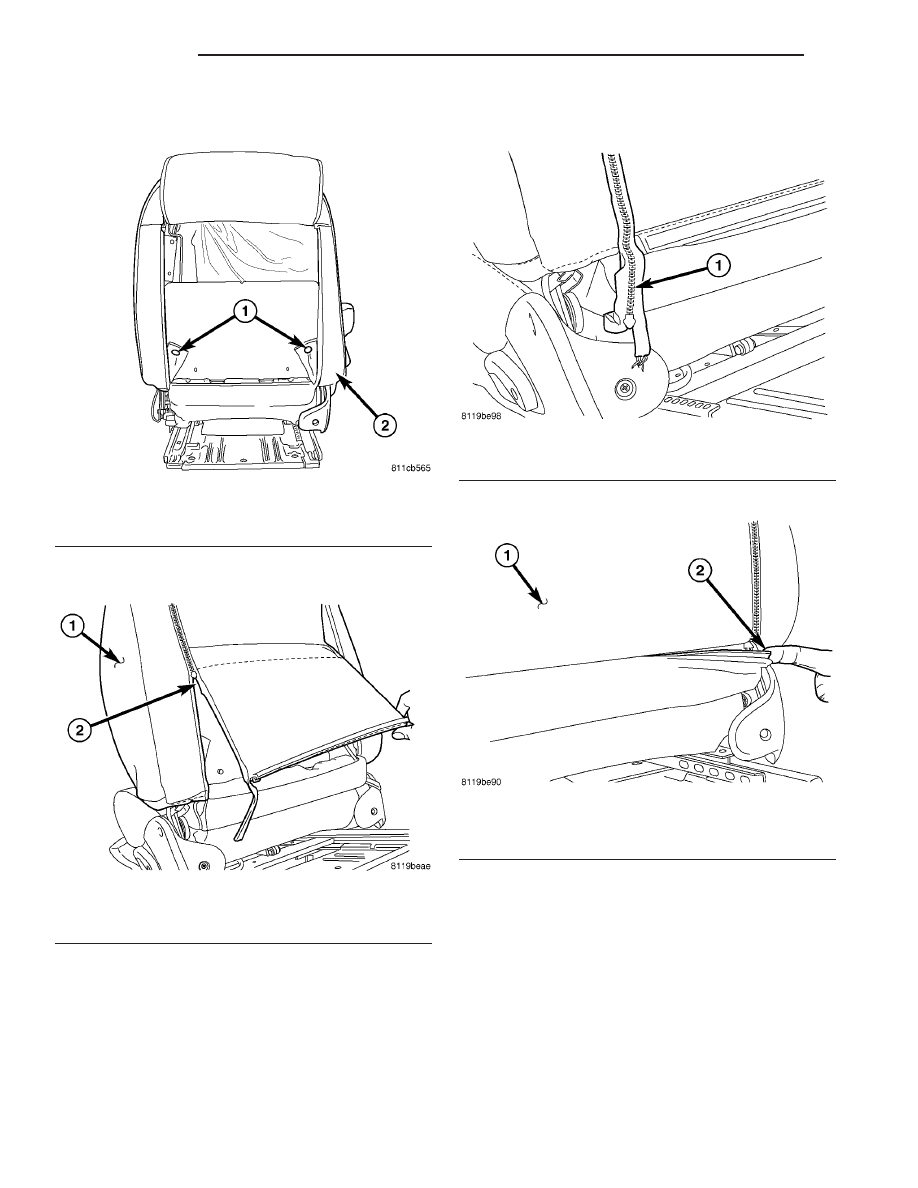

Fig. 62 FRONT SEAT BACK WITH ZIPPER

1 - PUSH PINS FASTENERS
2 - FRONT SEAT BACK COVER

Fig. 63 ZIPPING FRONT SEAT BACK COVER

1 - FRONT SEAT BACK COVER
2 - ZIP SEAT BACK COVER

Fig. 64 FRONT SEAT BACK ZIPPER

1 - ZIPPER

Fig. 65 FRONT SEAT LOCKING STRIP

1 - FRONT SEAT BACK COVER
2 - LOCKING STRIP

23 - 162

SEATS

PT

FRONT SEAT BACK (Continued)

(11) Install seat armrest and lumbar handle if

equipped (Fig. 66).

(12) Install seat armrest plug (Fig. 67).

(13) Connect wire connectors, if equipped (Fig. 68).
(14) Install front seat cushion shield and seat back

recliner handle/fold flat handle (Fig. 69).

(15) Install the inner seat cushion shield and inner

seat belt (Fig. 70). Tighten seat belt anchor bolt to 40
N·m (30 ft. lbs.) torque.

(16) Install seat in vehicle.

INSTALLATION - PT-27 ONLY

WARNING: BEFORE SERVICING THE SEAT BACK
THE AIRBAG SYSTEM MUST BE DISARMED. FAIL-
URE TO DO SO MAY RESULT IN ACCIDENTAL
DEPLOYMENT OF THE AIRBAG AND POSSIBLE
PERSONAL INJURY. REFER TO RESTRAINT SYS-
TEMS FOR SERVICE PROCEDURES.

CAUTION: Do not reuse the recliner assembly
attaching bolts.

(1) Place seat back into position.

Fig. 66 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW

Fig. 67 ARMREST PLUG

1 - ARMREST
2 - PLUG

Fig. 68 SEAT SIDE SHIELD WIRE CONNECTORS

1 - WIRE CONNECTORS

Fig. 69 SEAT SHIELD - OUTBOARD

1 - ATTACHING SCREWS

PT

SEATS

23 - 163

FRONT SEAT BACK (Continued)

(2) Install screws attaching recliner to seat back

cushion frame on both sides (Fig. 71).

(3) Connect any electrical connectors and wire ties

to under the seat cushion, if equipped (Fig. 72).

(4) Install the front seat cushion. Install two front

side screws and two rear screws (Fig. 73) and (Fig.
74).

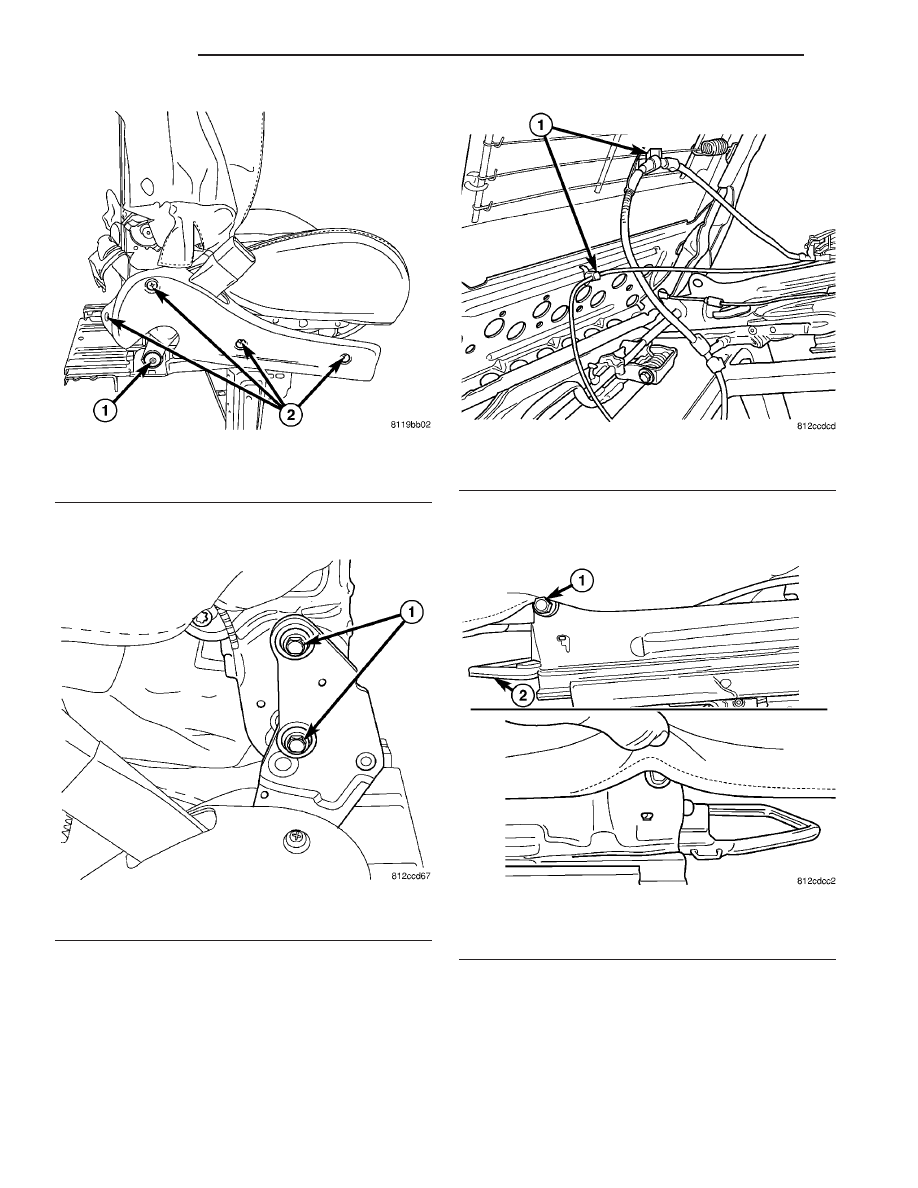

Fig. 70 SEAT SIDE SHIELD - INBOARD

1 - FRONT INNER SEAT BELT ATTACHING SCREW
2 - SHIELD ATTACHING SCREWS

Fig. 71 SEAT BACK TO HINGE

1 - ATTACHING BOLTS

Fig. 72 FOLD FLAT CABLE AND WIRE HARNESS

1 - FASTENER

Fig. 73 FRONT SEAT CUSHION - FRONT SIDE

1 - ATTACHING SCREWS
2 - TOWEL BAR

23 - 164

SEATS

PT

FRONT SEAT BACK (Continued)

(5) Place lumbar actuator back into position (Fig.

75).

(6) Install two attaching lumbar actuator screws

into the inner seat back frame (Fig. 76).

(7) Move seat cover into position.
(8) Install upper riser shield, if equipped.

(9) Pull seat cover tight and install the hog rings

(Fig. 77).

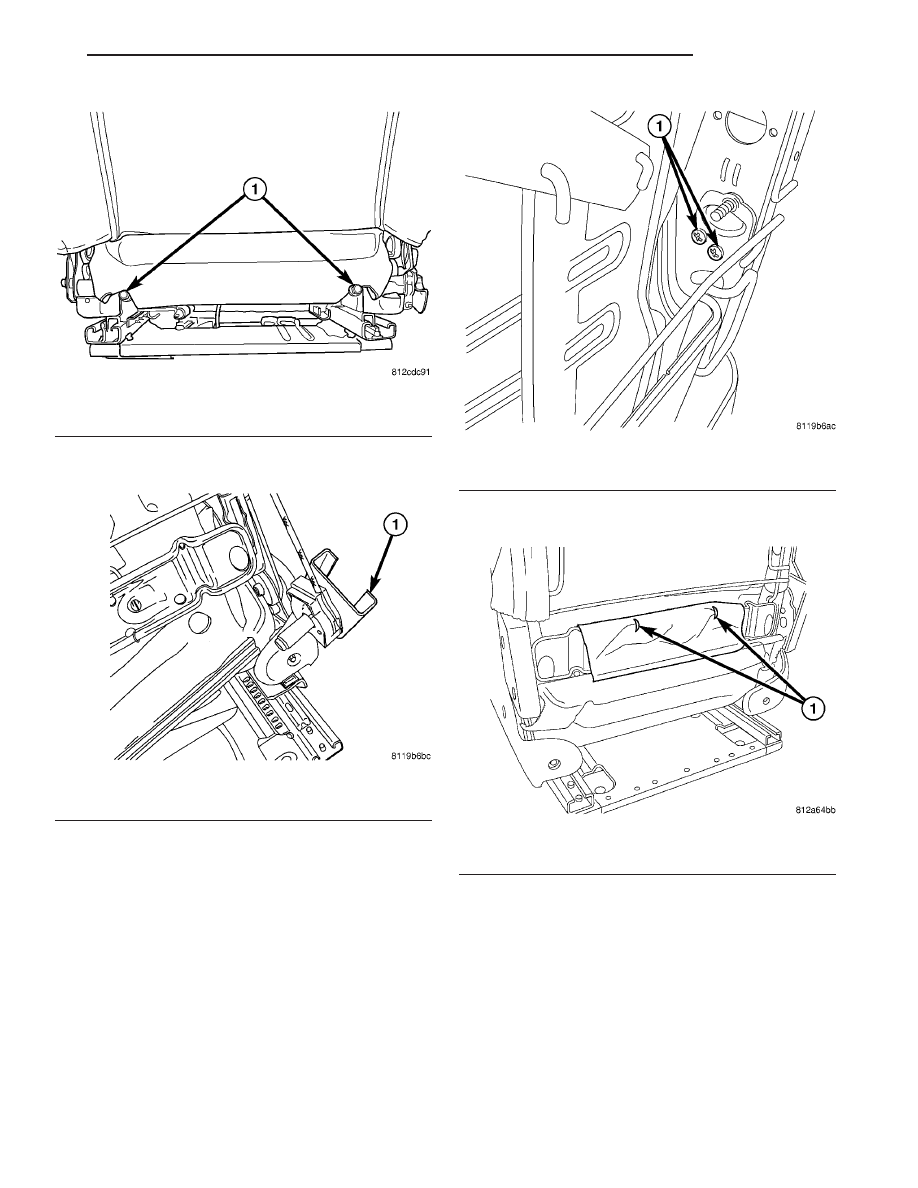

Fig. 74 FRONT SEAT CUSHION - REAR

1 - ATTACHING SCREWS

Fig. 75 LUMBAR MOUNTING BRACKET

1 - LUMBAR MOUNTING BRACKET

Fig. 76 LUMBAR BRACKET ATTACHING SCREWS

1 - LUMBAR BRACKET ATTACHING SCREWS

Fig. 77 SEAT BACK

1 - HOG RINGS

PT

SEATS

23 - 165

FRONT SEAT BACK (Continued)
