(5) Remove seat armrest and lumbar handle if

equipped (Fig. 32).

(6) Disengage seat back cover locking strip across

lower back cover (Fig. 33).

(7) Pull the zipper end(s) out on each side of the

seat back and unzip the front seat back cover (Fig.
34) and (Fig. 35).

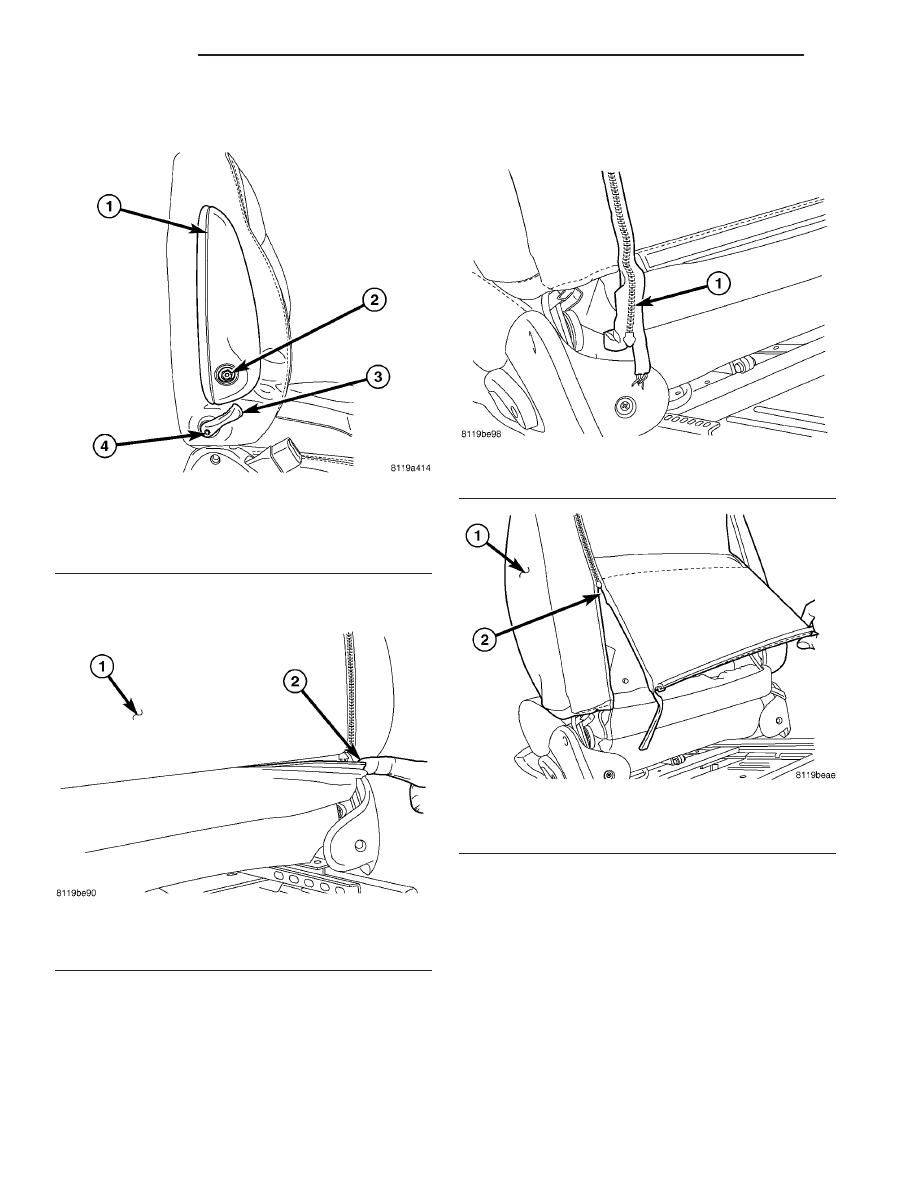

Fig. 32 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW

Fig. 33 FRONT SEAT LOCKING STRIP

1 - FRONT SEAT BACK COVER
2 - LOCKING STRIP

Fig. 34 FRONT SEAT BACK ZIPPER

1 - ZIPPER

Fig. 35 ZIPPING FRONT SEAT BACK COVER

1 - FRONT SEAT BACK COVER
2 - ZIP SEAT BACK COVER

23 - 154

SEATS

PT

FRONT SEAT BACK (Continued)

(8) Raise cover and remove the push pins and

board (Fig. 36)

(9) Remove upper riser shield, if equipped.
(10) Move seat cover and cushion to access the

front seat back recliner.

(11) Remove two attaching lumbar actuator screws

from the inner seat back frame (Fig. 37).

(12) Move lumbar actuator free the front seat back

recliner (Fig. 38).

(13) Remove screws attaching recliner to seat back

cushion frame on both sides (Fig. 39).

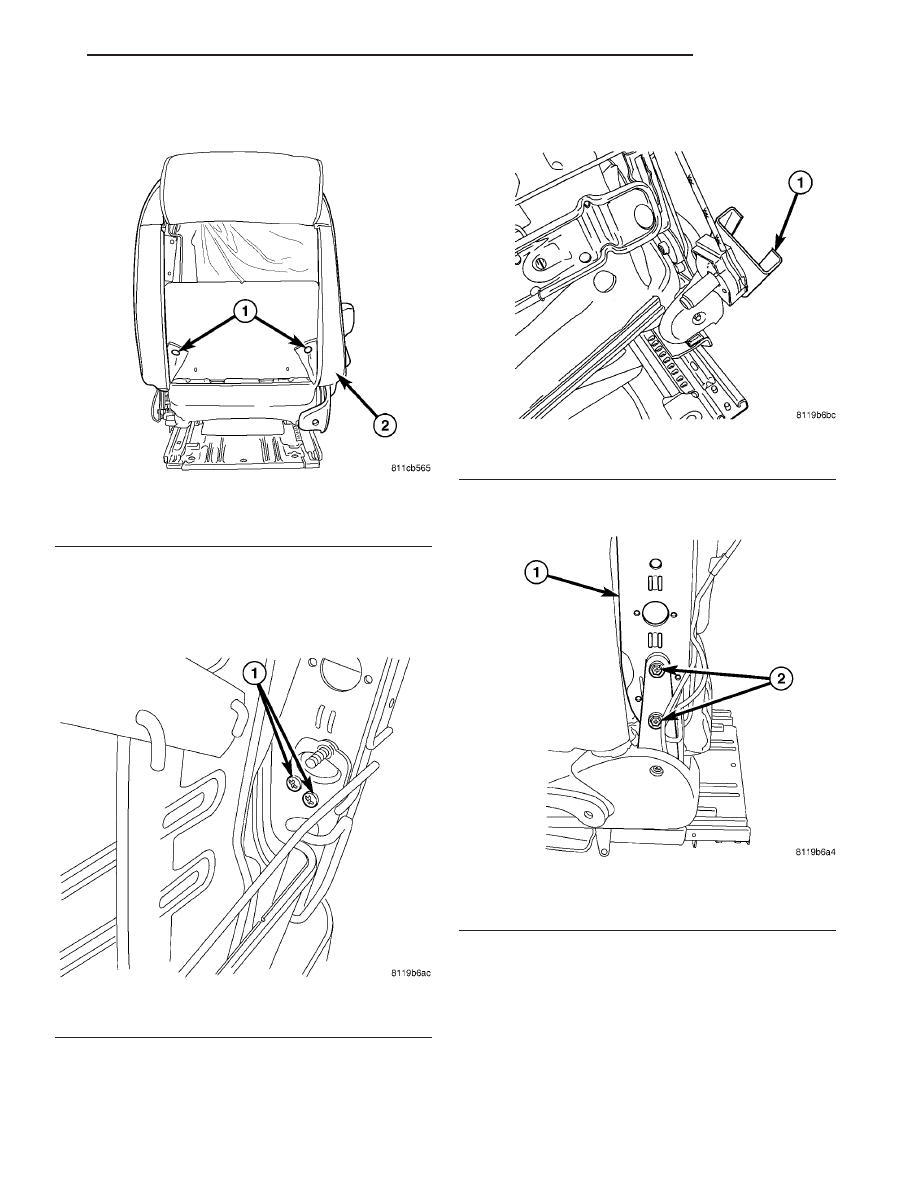

Fig. 36 FRONT SEAT BACK WITH ZIPPER

1 - PUSH PINS FASTENERS
2 - FRONT SEAT BACK COVER

Fig. 37 LUMBAR BRACKET ATTACHING SCREWS

1 - LUMBAR BRACKET ATTACHING SCREWS

Fig. 38 LUMBAR MOUNTING BRACKET

1 - LUMBAR MOUNTING BRACKET

Fig. 39 FRONT SEAT BACK ATTACHING SCREWS

1 - FRONT SEAT BACK
2 - ATTACHING SCREWS

PT

SEATS

23 - 155

FRONT SEAT BACK (Continued)

(14) Vehicle with Seat Airbag and/or Heated Seat

System, remove front seat cushion frame. Remove
two front side screws and two rear screws (Fig. 40)
and (Fig. 41).

(15) Disconnect any electrical connectors and wire

ties from the seat back that are connected under the
seat cushion, if equipped.

(16) Remove seat back frame from seat assembly.

REMOVAL - PT-27 ONLY

WARNING: BEFORE SERVICING THE SEAT BACK
THE AIRBAG SYSTEM MUST BE DISARMED. FAIL-
URE TO DO SO MAY RESULT IN ACCIDENTAL
DEPLOYMENT OF THE AIRBAG AND POSSIBLE
PERSONAL INJURY. REFER TO RESTRAINT SYS-
TEMS FOR SERVICE PROCEDURES.

CAUTION: Do not reuse the recliner assembly
attaching bolts.

(1) Remove seat from vehicle (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

(2) Remove front seat inboard cushion side shield

(Fig. 42).

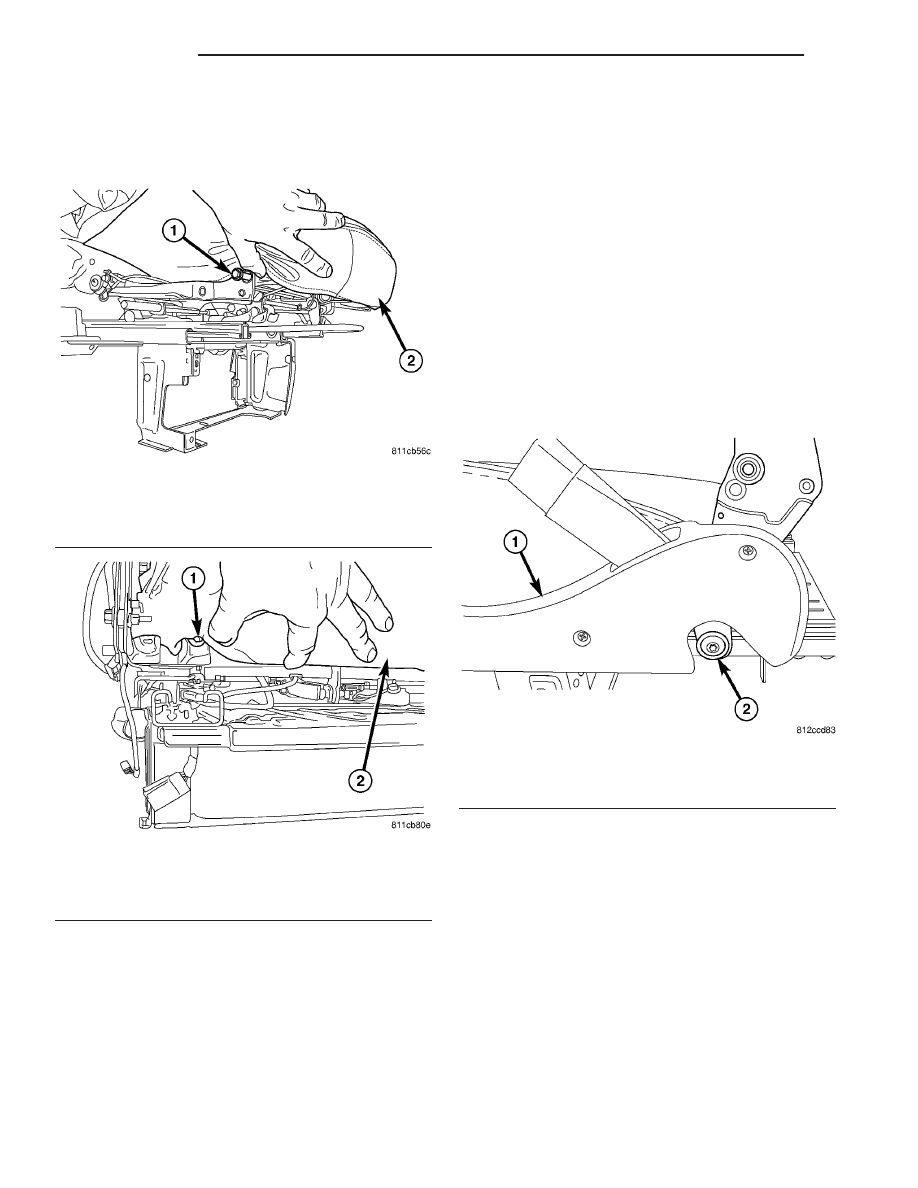

Fig. 40 FRONT SIDE ATTACHING SCREW FRONT

CUSHION

1 - FRONT SIDE ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 41 REAR ATTACHING SCREW - FRONT SEAT

CUSHION

1 - REAR ATTACHING SCREW
2 - FRONT SEAT CUSHION

Fig. 42 SIDE SHIELD

1 - SIDE CUSHION SHIELD
2 - SEAT BELT ATTACHING BOLT

23 - 156

SEATS

PT

FRONT SEAT BACK (Continued)

(3) Remove the seat back recliner handle/fold flat

handle and front outboard seat cushion shield (Fig.
43) and disconnect wire connectors, if equipped (Fig.
44).

(4) Remove seat armrest plug (Fig. 45).
(5) Remove seat armrest and lumbar handle if

equipped (Fig. 46).

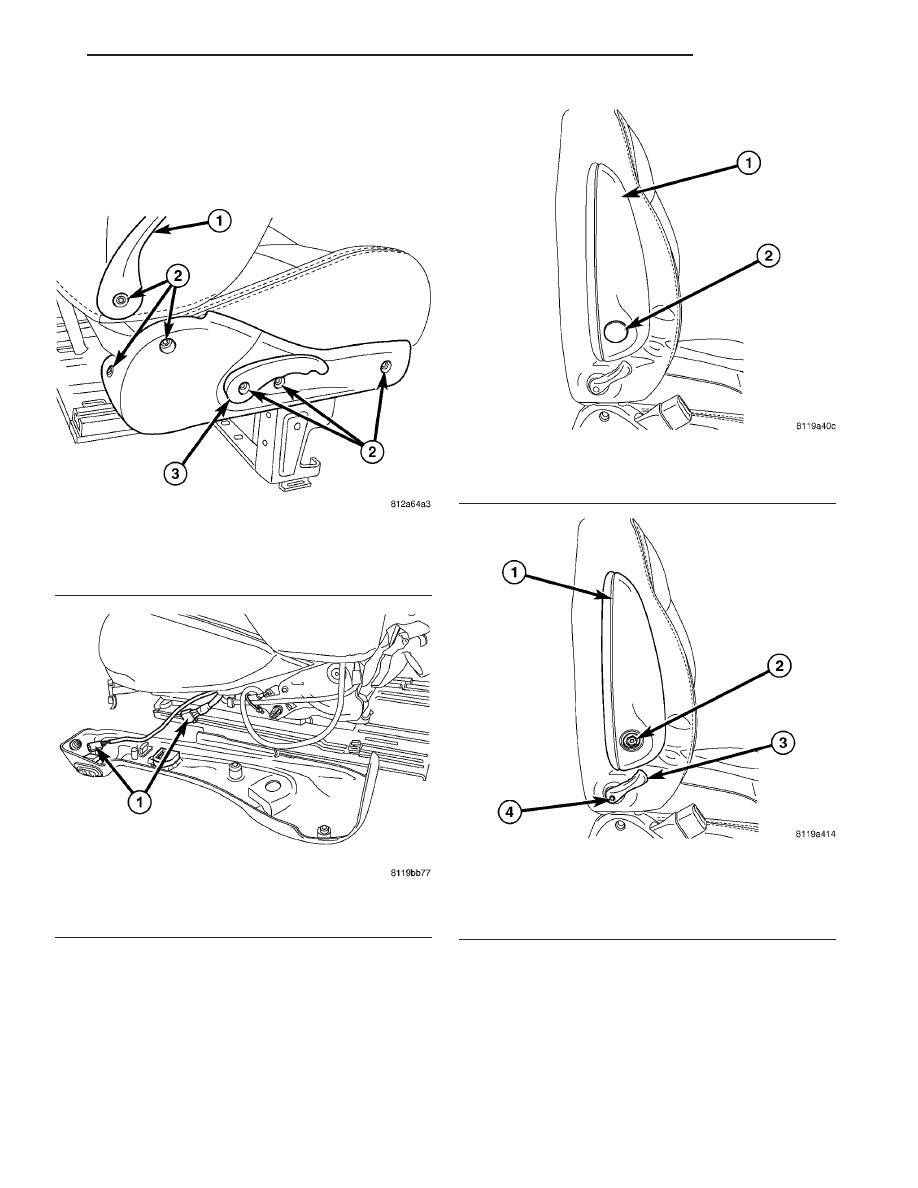

Fig. 43 HANDLES

1 - TILT FORWARD HANDLE
2 - ATTACHING SCREWS
3 - RECLINING HANDLE

Fig. 44 SEAT SIDE SHIELD WIRE CONNECTORS

1 - WIRE CONNECTORS

Fig. 45 ARMREST PLUG

1 - ARMREST
2 - PLUG

Fig. 46 ARMREST SCREW

1 - ARMREST
2 - ARMREST SCREW
3 - LUMBAR HANDLE
4 - LUMBAR HANDLE SCREW

PT

SEATS

23 - 157

FRONT SEAT BACK (Continued)
