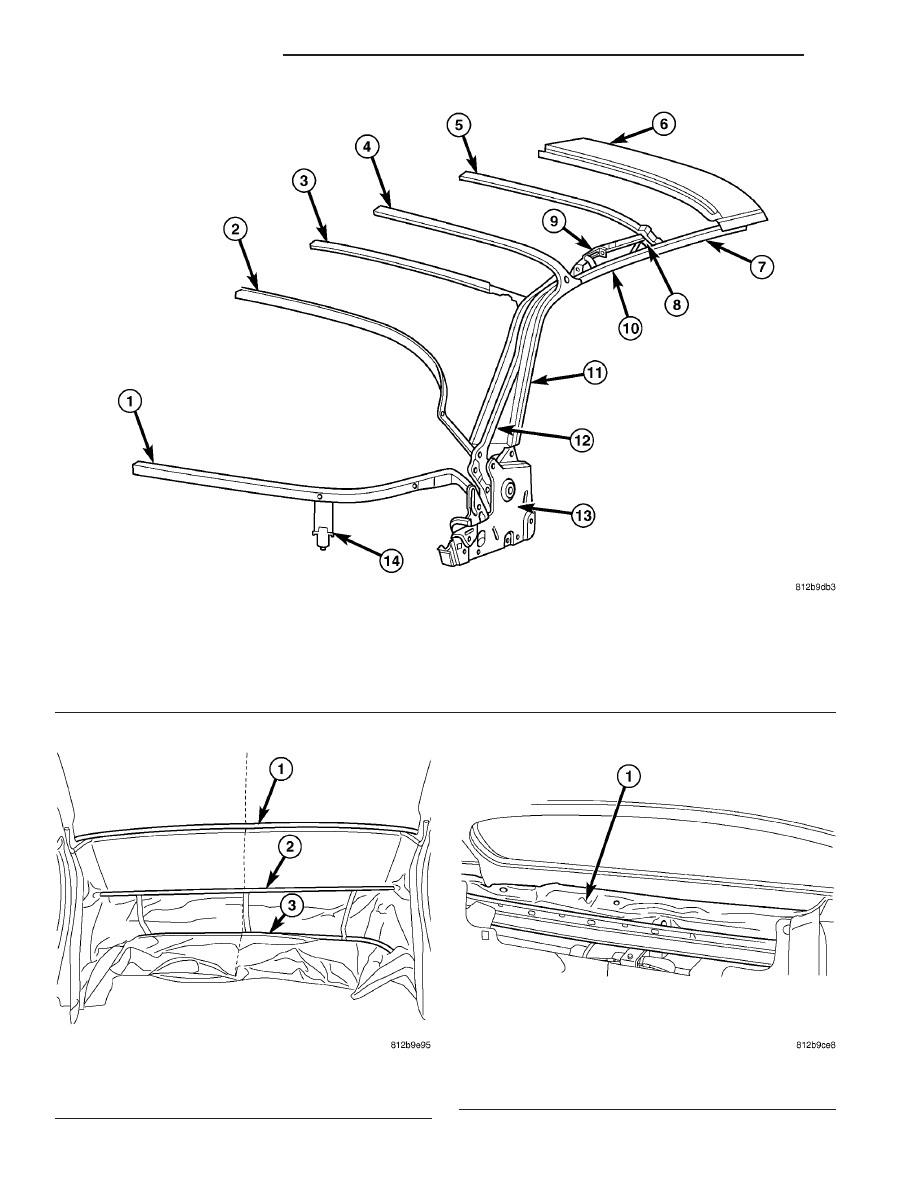

Fig. 58 FOLDING TOP FRAMEWORK

1 - F-BOW (FLOATING BOW)
2 - E-BOW (EDGE BOW)
3 - D-BOW
4 - C-BOW
5 - B-BOW
6 - A-BOW header)
7 - FRONT RAIL

8 - TEEPEE LINKS
9 - B-BOW LINK
10 - CENTER RAIL
11 - C-POST STAMPING
12 - C-POST LINK
13 - MAIN PIVOT BRACKET
14 - TENSION STRAP ASSEMBLY

Fig. 59 E-BOW

1 - C-BOW
2 - D-BOW
3 - E-BOW (EDGE BOW)

Fig. 60 WATER TROUGH

1 - WATER TROUGH

23 - 30

CONVERTIBLE TOP

PT

HEADLINER ASSEMBLY (Continued)

(5) Install C-Post flaps to the C-Post stamping

(two expanding two rivets per side) (Fig. 62).

(6) Install

the

headliner

attachments

(elastic

straps) to the folding top frame (Fig. 63).

(7) Install five screws to each bow strip.
(8) Install nine attaching headliner to the front

header.

(9) Position the canopy back to the B-Bow (Fig. 64)

and (Fig. 65).

(10) Install tension cable with two spring clips on

each side (Fig. 66) and (Fig. 67).

(11) Install canopy adhesive tape to the front

header edges.

(12) Install 12 screws attaching Canopy to front

header (Fig. 68).

(13) Operate the folding top assembly to ensure

proper operation and fit.

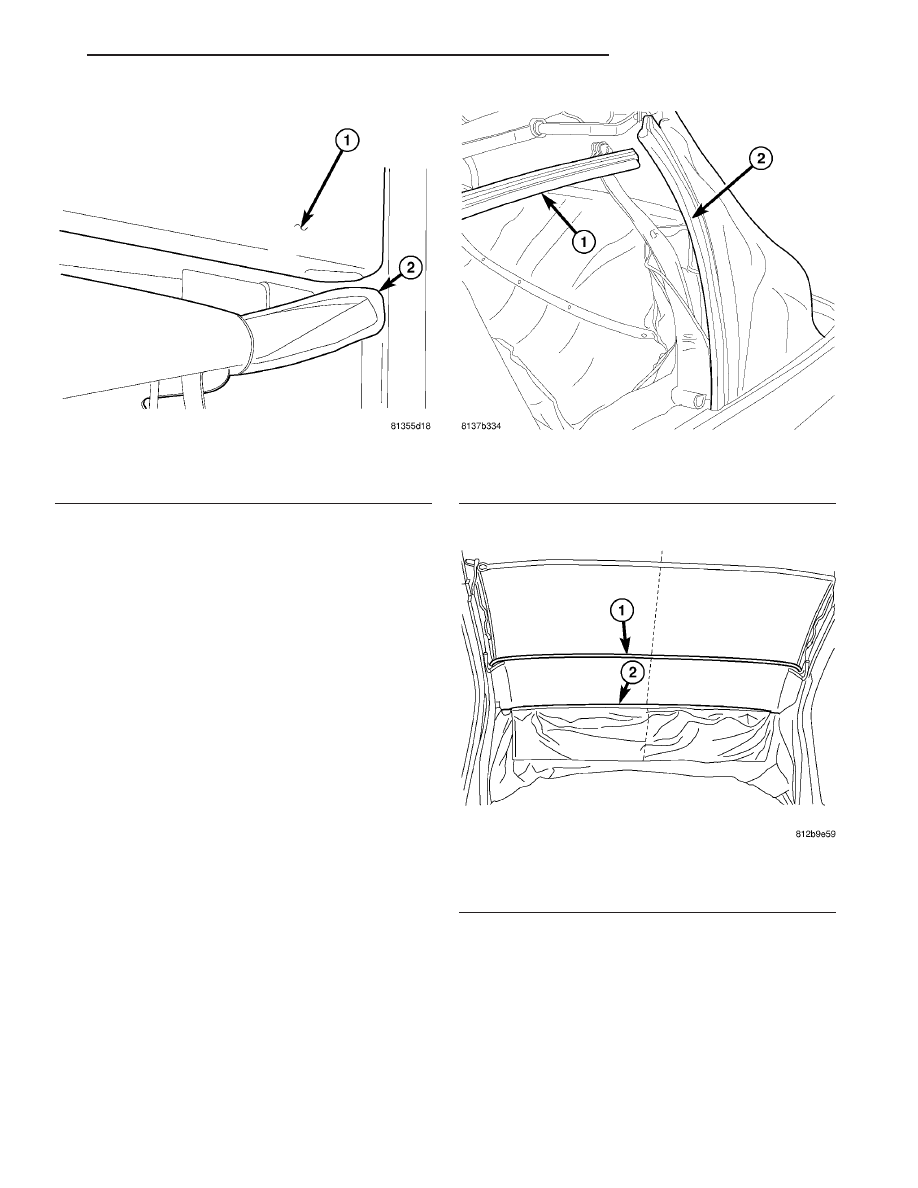

Fig. 61 HEADLINER SCREW

1 - HEADER COVER
2 - HEADER ATTACHING SCREW

Fig. 62 SEALS

1 - CONTOUR BOW 2 SEAL
2 - C-POST LINKAGE SEAL

Fig. 63 D-BOW

1 - C-BOW
2 - D-BOW

PT

CONVERTIBLE TOP

23 - 31

HEADLINER ASSEMBLY (Continued)

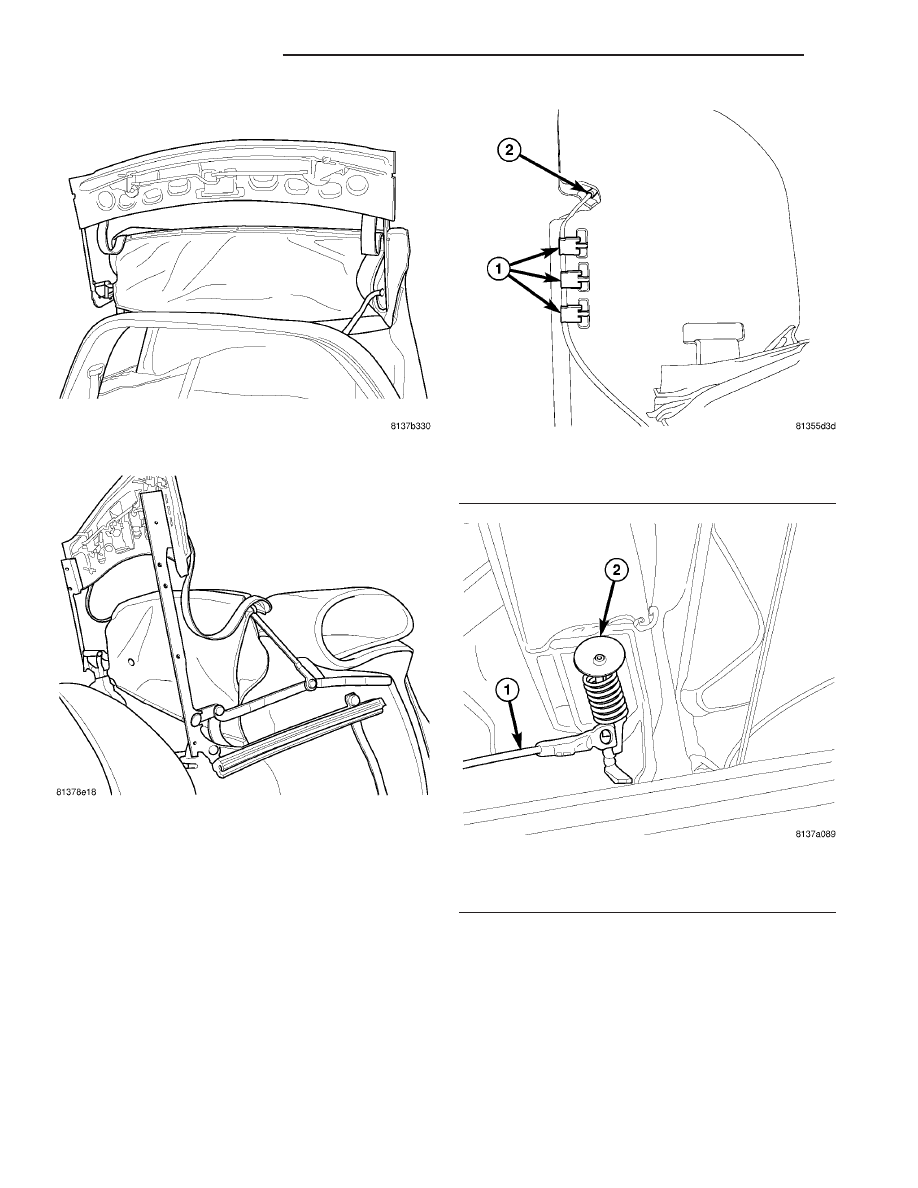

Fig. 64 CANOPY AT B-BOW

Fig. 65 CANOPY FOLDED BACK

Fig. 66 CABLE

1 - THREE CLIPS
2 - CABLE END

Fig. 67 TENSION CABLE SPRING

1 - CABLE
2 - SPRING

23 - 32

CONVERTIBLE TOP

PT

HEADLINER ASSEMBLY (Continued)

MOTOR/HYDRAULIC PUMP
ASSEMBLY

REMOVAL

(1) Start with the folding top in the raised and

latched position.

(2) Disconnect the battery negative cable.
(3) Remove the well liner/carpet from the folding

top well.

(4) Remove the rear quarter trim panels, (Refer to

23 - BODY/INTERIOR/QUARTER PANEL TRIM -
REMOVAL).

NOTE: Place a reference mark along the outer edge
of the shelf seat brackets to ensure they are
installed back to the original position.

(5) Remove the seat back support brackets (Fig.

69)

(6) Remove the motor/hydraulic pump foam cover.
(7) Remove the six cable tie straps (three per side)

and clip the three on the left side to separate the
wire harness.

(8) Remove the two motor/hydraulic pump retain-

ing nuts (Fig. 70).

Fig. 68 TOP COVER FRONT HEADER

1 - ATTACHING SCREWS (12)

Fig. 69 SHELF SEAT BRACKET

1 - ATTACHING SCREWS (3 PER SIDE)
2 - ATTACHING NUTS (2 PER SIDE)
3 - SEAT BACK SUPPORT BRACKET TO FOLDING TOP PIVOT
BRACKET

Fig. 70 PUMP MOUNTING

1 - MOTOR/HYDRAULIC PUMP RETAINING NUTS
