(30) Tap reaction plate down to allow installation

of the reverse clutch snap ring. Install reverse clutch

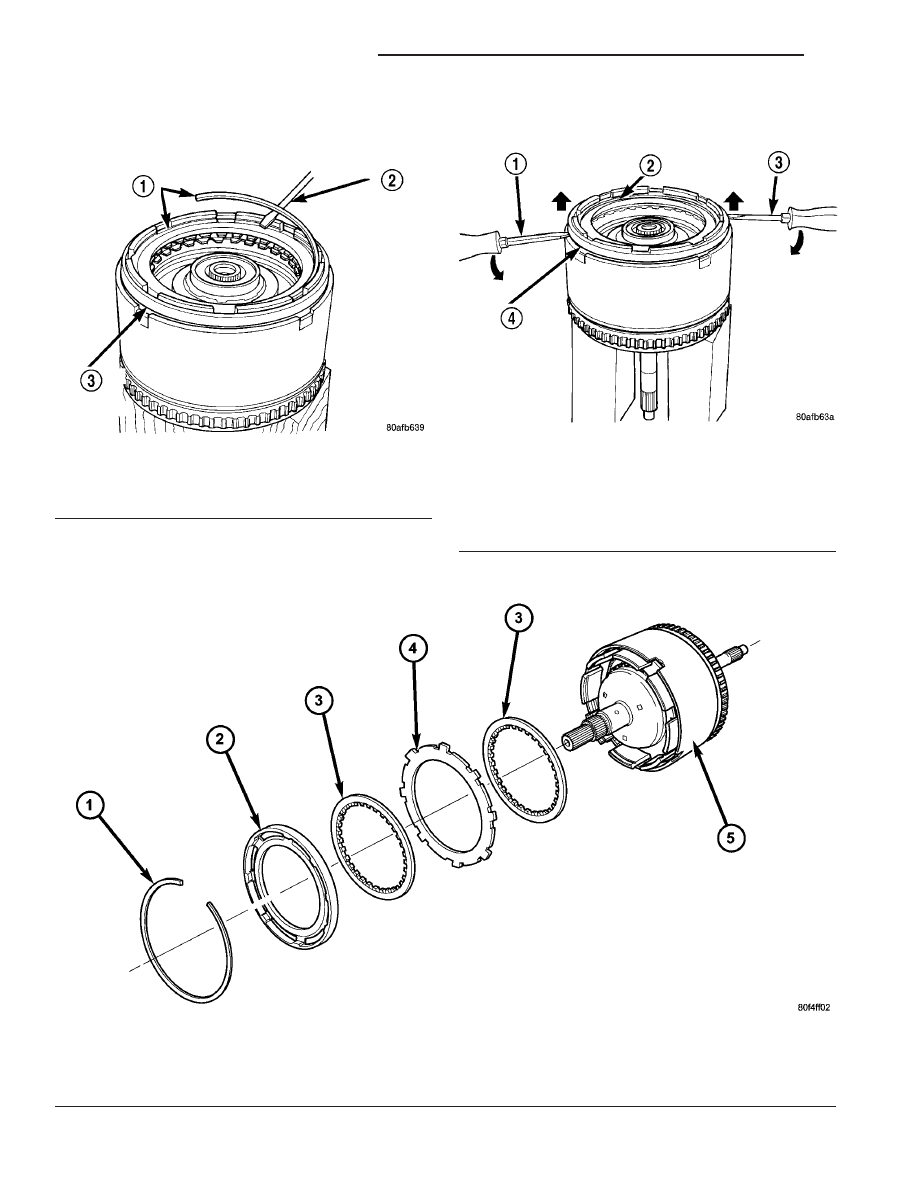

snap ring (Fig. 276) (Fig. 277).

(31) Pry up reverse reaction plate to seat against

snap ring (Fig. 278).

Fig. 277 Reverse Clutch Assembly

1 - SNAP RING
2 - REACTION PLATE
3 - CLUTCH DISC (2)

4 - CLUTCH PLATE (1)
5 - INPUT CLUTCH ASSEMBLY

Fig. 276 Install Reverse Clutch Snap Ring

1 - REVERSE CLUTCH SNAP RING (SELECT)
2 - SCREWDRIVER
3 - REVERSE CLUTCH REACTION PLATE

Fig. 278 Pry Up Reaction Plate to Seat Against Snap

Ring

1 - SCREWDRIVER
2 - SNAP RING
3 - SCREWDRIVER
4 - MUST RAISE REVERSE REACTION PLATE TO RAISE SNAP
RING

21 - 430

41TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

(32) Set up a dial indicator on the reverse clutch

pack as shown in (Fig. 279).

(33) Using moderate pressure, press down and

hold (near indicator) reverse clutch disc with screw-
driver or suitable tool and zero dial indicator (Fig.
280). When releasing pressure, indicator should
advance 0.005-0.010. as clutch pack relaxes.

(34) Apply 30 psi (206 kPa) air pressure to the

reverse clutch hose on Tool 8391. Measure and record
reverse clutch pack measurement in four (4) places,
90° apart.

(35) Take average of four measurements and com-

pare with reverse clutch pack clearance specification.
The reverse clutch pack clearance is 0.89-1.37
mm (0.035-0.054 in.). Select the proper reverse
clutch snap ring to achieve specifications:

REVERSE CLUTCH SNAP RING THICKNESS

4377195

1.53-1.58 mm (0.060-0.062 in.)

4412871

1.77-1.83 mm (0.070-0.072 in.)

4412872

2.02-2.07 mm (0.080-0.082 in.)

4412873

2.27-2.32 mm (0.090-0.091 in.)

(36) To complete the assembly, reverse clutch and

overdrive clutch must be removed.

(37) Install the #2 needle bearing (Fig. 281).

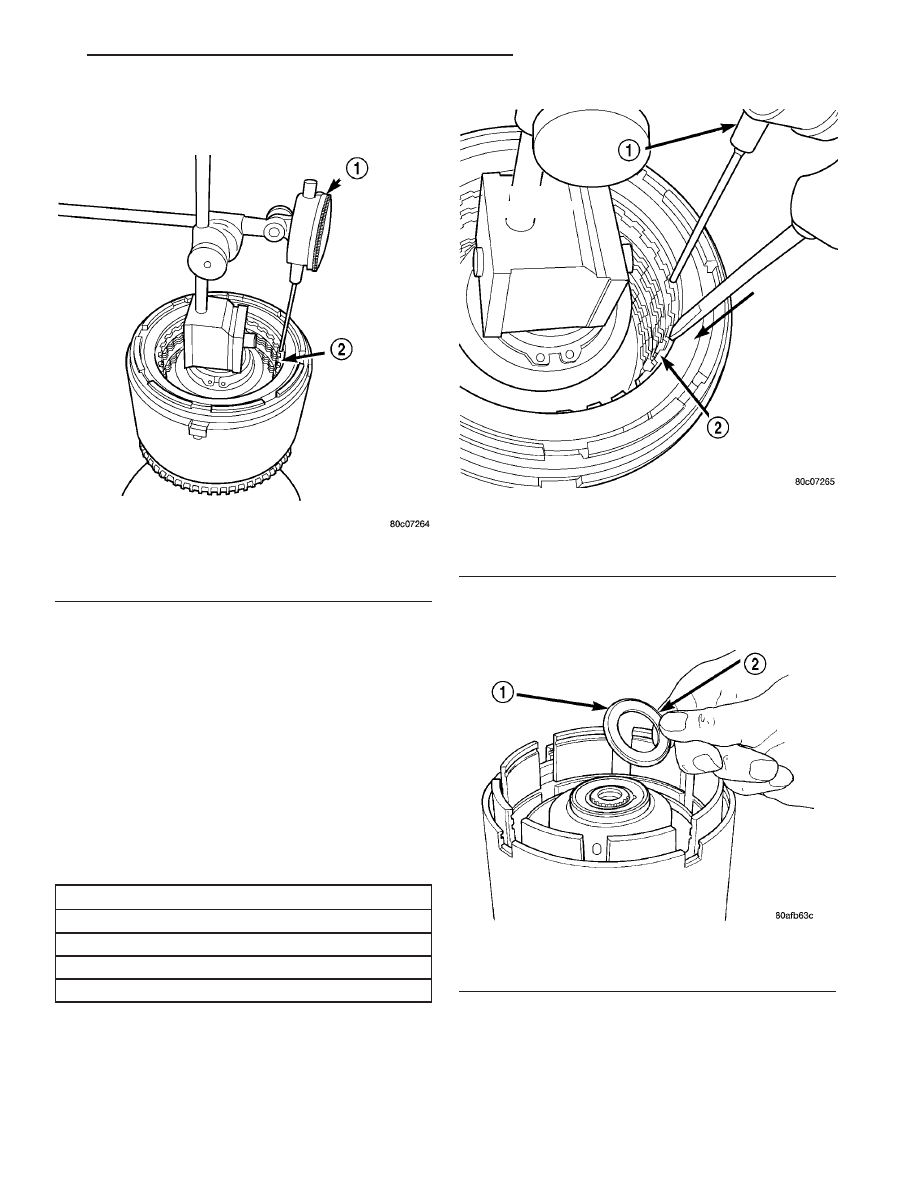

Fig. 279 Measure Reverse Clutch Pack Clearance

1 - DIAL INDICATOR
2 - REVERSE CLUTCH

Fig. 280 Press Down on Reverse Clutch and Zero

Indicator

1 - DIAL INDICATOR
2 - REVERSE CLUTCH

Fig. 281 Install No. 2 Needle Bearing

1 - #2 NEEDLE BEARING (NOTE 3 SMALL TABS)
2 - TABS UP

PT

41TE AUTOMATIC TRANSAXLE

21 - 431

INPUT CLUTCH ASSEMBLY (Continued)

(38) Install the underdrive shaft assembly (Fig.

282).

(39) Install the #3 thrust washer to the underdrive

shaft assembly. Be sure five tabs are seated properly
(Fig. 283).

(40) Install the #3 thrust plate to the bottom of the

overdrive shaft assembly. Retain with petrolatum or
transmission assembly gel (Fig. 284).

(41) Install the overdrive shaft assembly (Fig. 285)

(Fig. 286).

(42) Reinstall overdrive and reverse clutch as

shown. Rechecking these clutch clearances is
not necessary.

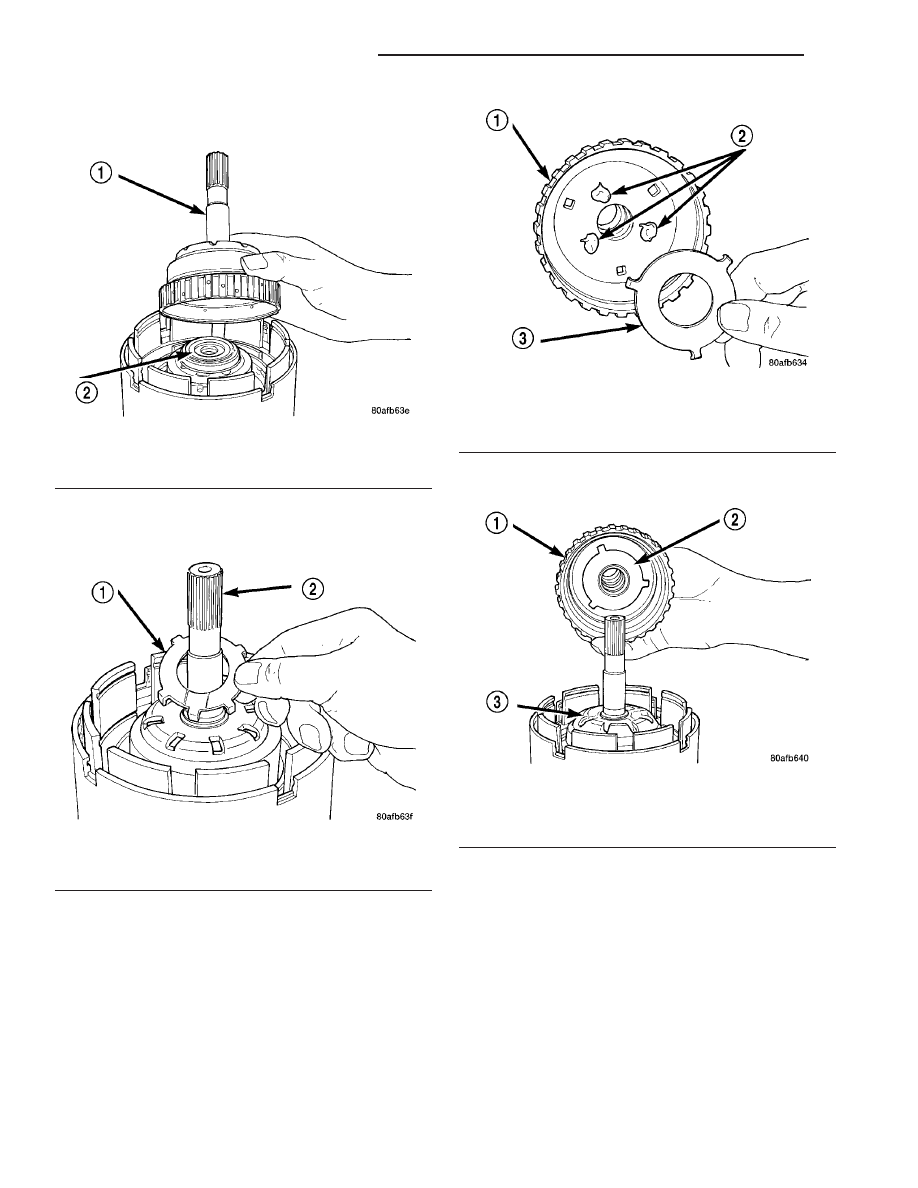

Fig. 282 Install Underdrive Shaft Assembly

1 - UNDERDRIVE SHAFT ASSEMBLY
2 - #2 NEEDLE BEARING

Fig. 283 Install No. 3 Thrust Washer

1 - #3 THRUST WASHER (NOTE 5 TABS)
2 - UNDERDRIVE SHAFT ASSEMBLY

Fig. 284 Install No. 3 Thrust Plate

1 - OVERDRIVE SHAFT ASSEMBLY
2 - DABS OF PETROLATUM (FOR RETENTION)
3 - #3 THRUST PLATE (NOTE 3 TABS)

Fig. 285 Install Overdrive Shaft Assembly

1 - OVERDRIVE SHAFT ASSEMBLY
2 - #3 THRUST PLATE
3 - #3 THRUST WASHER

21 - 432

41TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

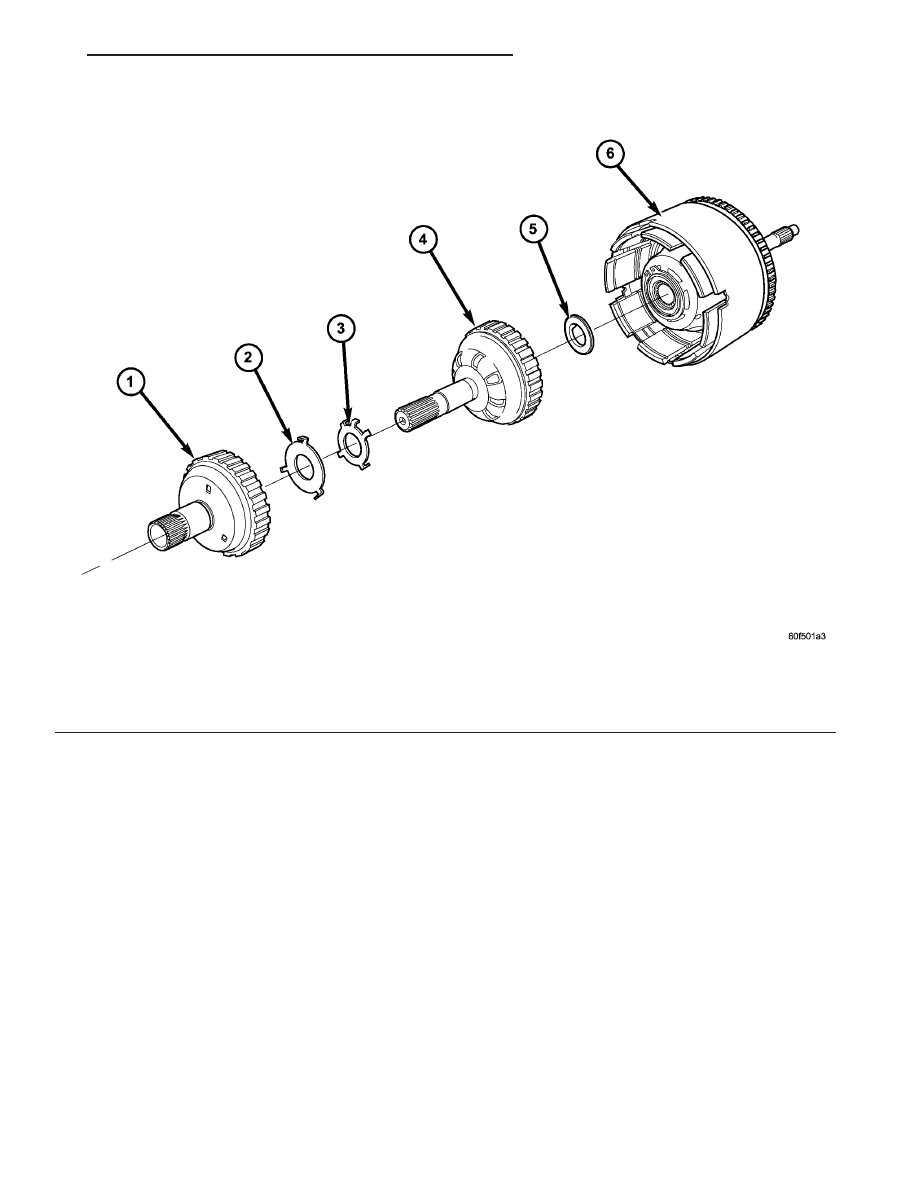

Fig. 286 Overdrive/Underdrive Shafts

1 - OVERDRIVE SHAFT
2 - #3 THRUST PLATE (3 TABS)
3 - #3 THRUST WASHER (5 TABS)

4 - UNDERDRIVE SHAFT
5 - #2 NEEDLE BEARING (3 TABS)
6 - INPUT CLUTCH ASSEMBLY

PT

41TE AUTOMATIC TRANSAXLE

21 - 433
