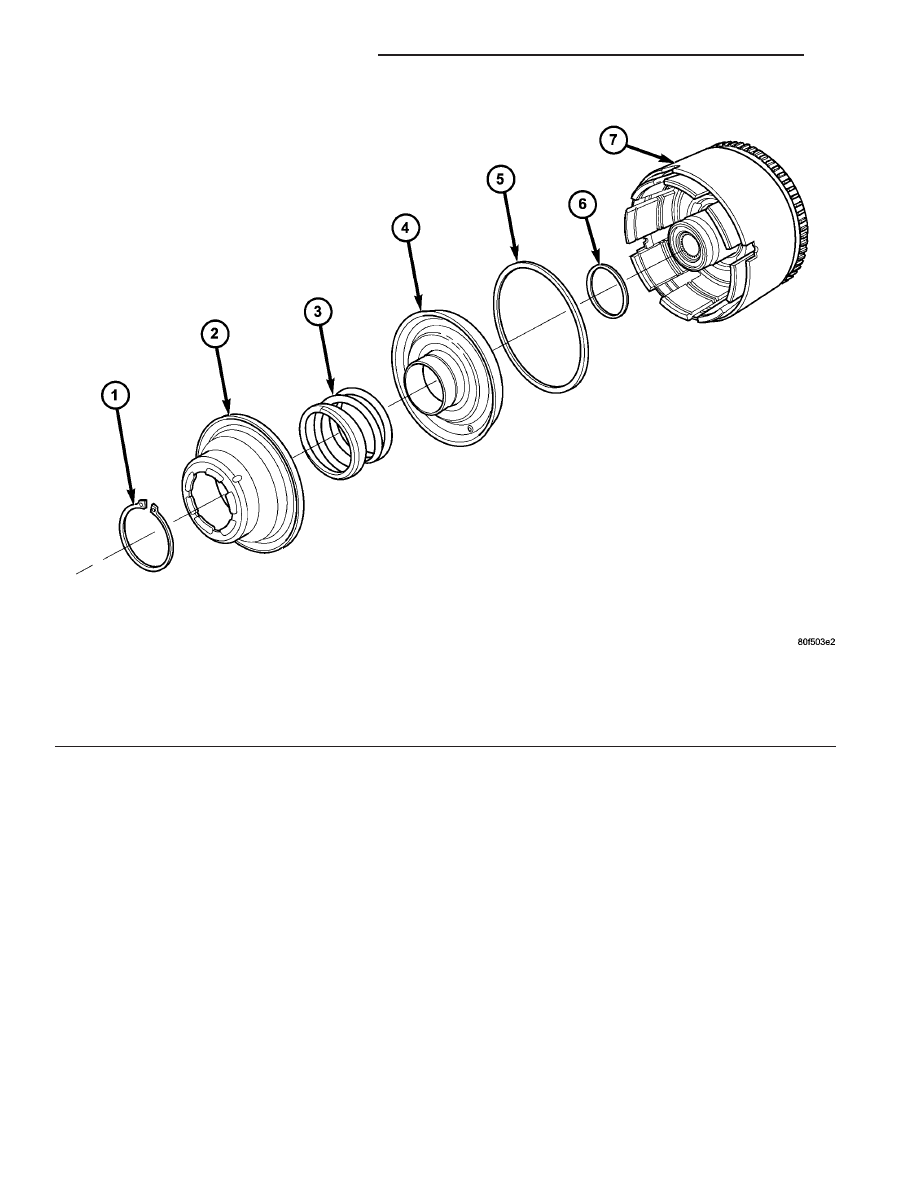

Fig. 257 Underdrive Clutch Piston, Spring and Retainer

1 - SNAP RING
2 - SPRING RETAINER
3 - SPRING
4 - UD CLUTCH PISTON

5 - SEAL, OUTER
6 - SEAL, INNER
7 - INPUT CLUTCH ASSEMBLY

21 - 422

41TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

(10) Install the UD clutch pack. Leave out upper

disc, until snap ring is installed (Fig. 258).

(11) Install the UD clutch flat snap ring (Fig. 259).

(12) Install the last UD clutch disc (Fig. 260).

(13) Install the OD/UD clutch reaction plate and

snap ring (Fig. 261) (Fig. 262). The OD/UD clutches
reaction plate has a step on both sides. Install the
OD/UD clutches reaction plate tapered step side up.

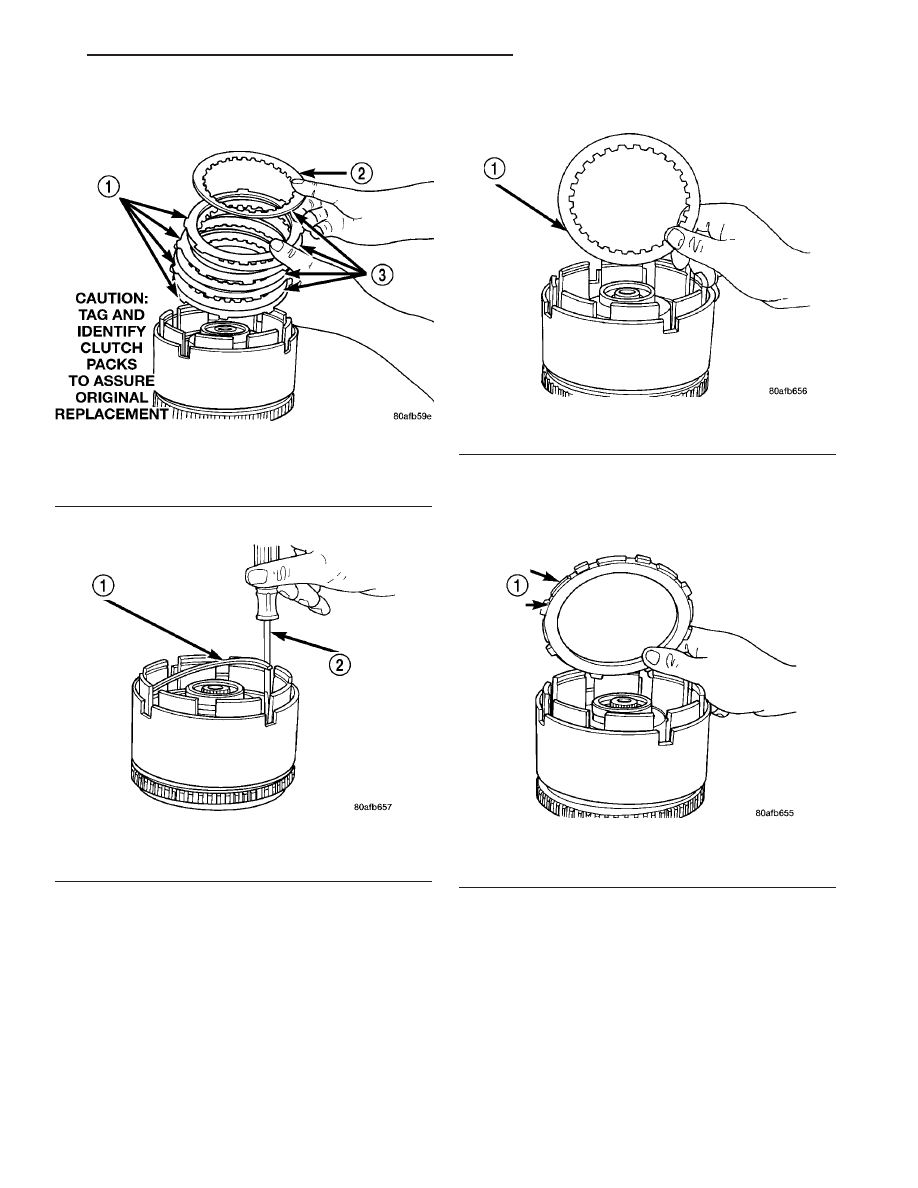

Fig. 258 Underdrive Clutch Pack

1 - CLUTCH PLATE
2 - ONE UD CLUTCH DISC
3 - CLUTCH DISC

Fig. 259 UD Clutch Flat Snap Ring

1 - UNDERDRIVE CLUTCH REACTION PLATE FLAT SNAP RING
2 - SCREWDRIVER

Fig. 260 Install Last UD Clutch Disc

1 - ONE UNDERDRIVE CLUTCH DISC

Fig. 261 OD/UD Reaction Plate

1 - OD/UD CLUTCH REACTION PLATE (TAPERED STEP SIDE
UP)

PT

41TE AUTOMATIC TRANSAXLE

21 - 423

INPUT CLUTCH ASSEMBLY (Continued)

NOTE: Snap ring ends must be located within one
finger of the input clutch hub. Be sure that snap
ring is fully seated, by pushing with screwdriver,
into snap ring groove all the way around.

(14) Seat tapered snap ring to ensure proper

installation (Fig. 263) (Fig. 264).

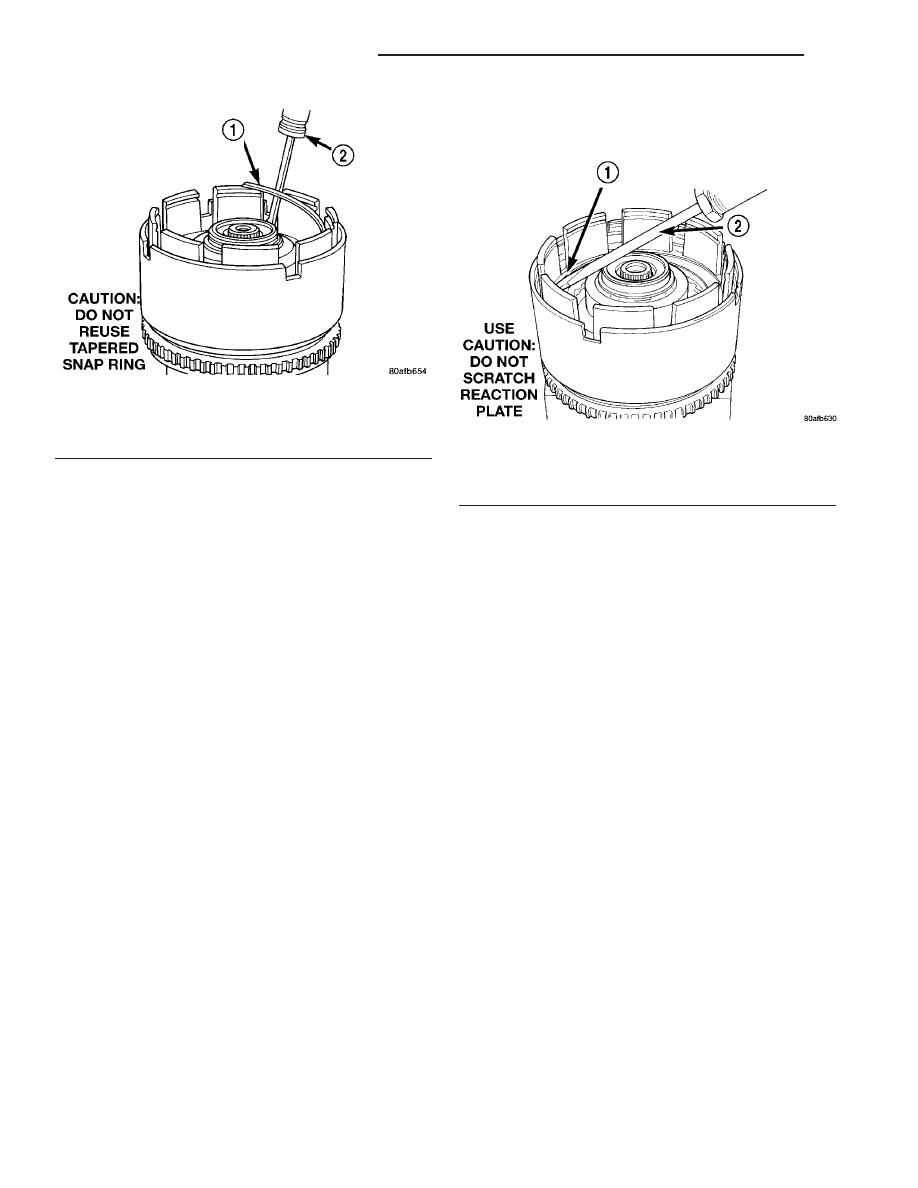

Fig. 262 Tapered Snap Ring

1 - OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE
TAPERED SNAP RING
2 - SCREWDRIVER (DO NOT SCRATCH REACTION PLATE)

Fig. 263 Seating Tapered Snap Ring

1 - OVERDRIVE/UNDERDRIVE CLUTCHES REACTION PLATE
TAPERED SNAP RING
2 - SCREWDRIVER

21 - 424

41TE AUTOMATIC TRANSAXLE

PT

INPUT CLUTCH ASSEMBLY (Continued)

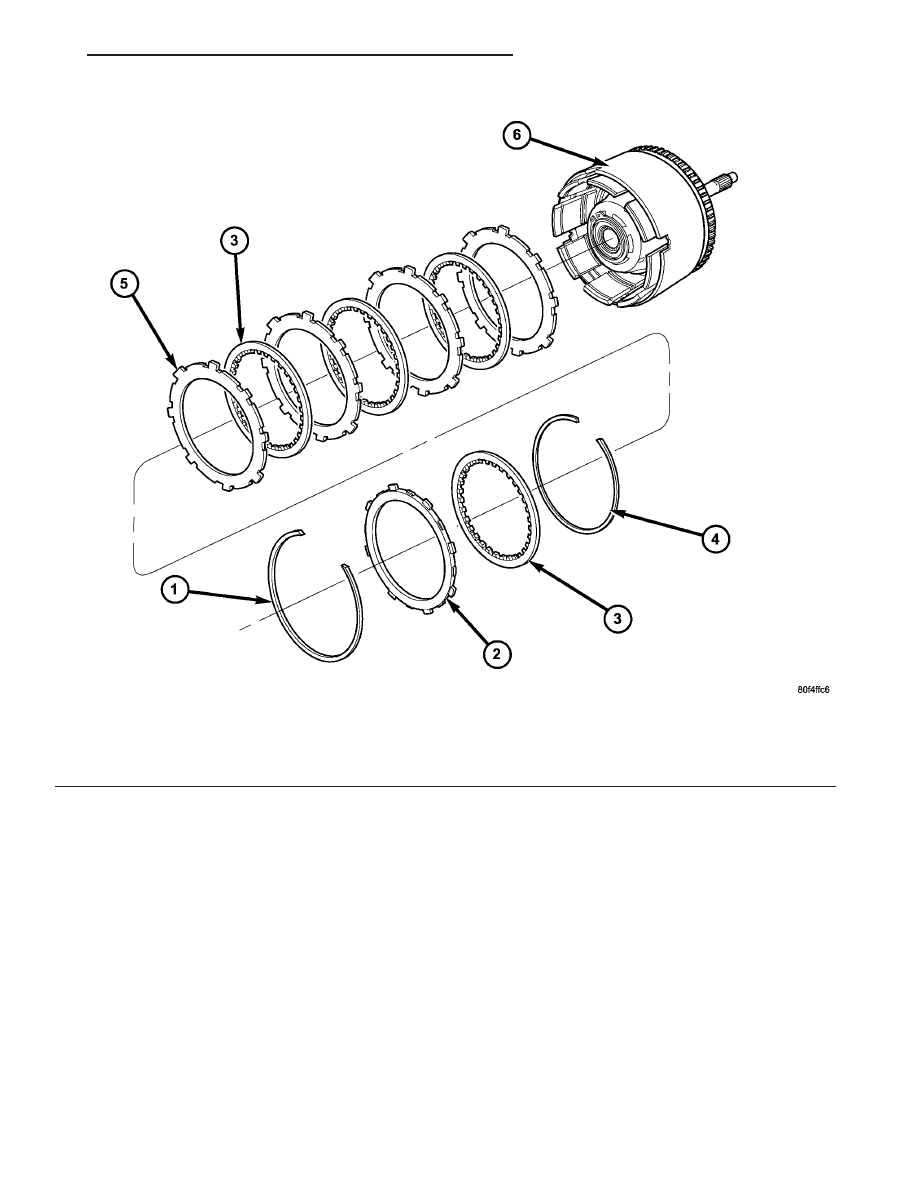

Fig. 264 Underdrive Clutch Assembly

1 - SNAP RING (TAPERED)
2 - OD/UD REACTION PLATE
3 - CLUTCH DISC

4 - SNAP RING (FLAT)
5 - CLUTCH PLATE
6 - INPUT CLUTCH ASSEMBLY
