NO. 4 THRUST PLATE CHART

PART NUMBER

THICKNESS

4431665AB

1.60mm (0.063 in.)

3836237AB

1.73mm (0.068 in.)

4431666AB

1.80mm (0.071 in.)

3836238AB

1.96mm (0.077 in.)

4431667AB

2.03mm (0.080 in.)

3836239AB

2.16mm (0.085 in.)

4431668AB

2.24mm (0.088 in.)

3836240AB

2.39mm (0.094 in.)

4431669AB

2.46mm (0.097 in.)

3836241AB

2.62mm (0.103 in.)

4446670AB

2.67mm (0.105 in.)

4446671AB

2.90mm (0.114 in.)

(53) Install input clutch assembly (Fig. 148).

(54) Install #1 caged needle bearing (Fig. 149).

CAUTION:

The

cooler

bypass

valve

must

be

replaced if transaxle failure has occurred. Do not
attempt to reuse or clean old valve.

(55) Install cooler bypass valve with o-ring end

towards rear of case (Fig. 150).

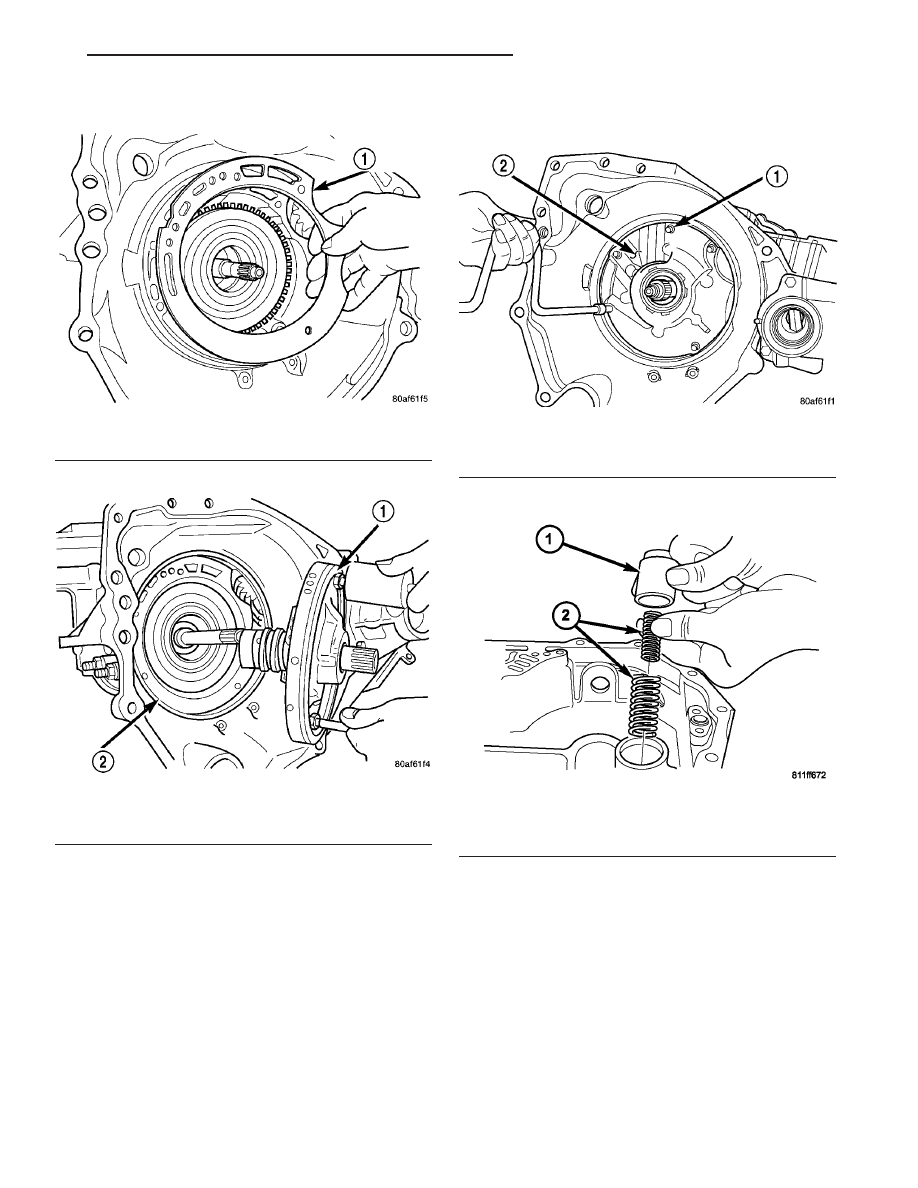

Fig. 148 Install Input Clutch Assembly

1 - INPUT CLUTCH ASSEMBLY
2 - #4 THRUST WASHER

Fig. 149 Install Caged Needle Bearing

1 - #1 CAGED NEEDLE BEARING
2 - NOTE: TANGED SIDE OUT

Fig. 150 Install Cooler Bypass Valve

1 - COOLER BYPASS VALVE

21 - 362

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

(56) Install oil pump gasket (Fig. 151).

(57) Install oil pump assembly (Fig. 152).

(58) Install oil pump-to-case bolts and torque to 27

N·m (20 ft. lbs.) (Fig. 153).

(59) Install low/reverse accumulator (Fig. 154).

Fig. 151 Install Oil Pump Gasket

1 - PUMP GASKET

Fig. 152 Install Oil Pump

1 - OIL PUMP
2 - GASKET

Fig. 153 Install Pump-to-Case Bolts

1 - PUMP ATTACHING BOLTS
2 - PUMP HOUSING

Fig. 154 Low/Reverse Accumulator

1 - PISTON
2 - RETURN SPRINGS

PT

41TE AUTOMATIC TRANSAXLE

21 - 363

41TE AUTOMATIC TRANSAXLE (Continued)

(60) Install low/reverse accumulator plug (Fig.

155).

(61) Install low/reverse accumulator snap ring

(Fig. 156).

NOTE: Depending on engine application, some
accumulators will have two springs, and others will
have one spring. The springs are color-coded for
application and year.

(62) Install underdrive and overdrive accumulators

(Fig. 157).

(63) Install valve body to transaxle (Fig. 158).

Rotate manual valve shaft fully clockwise to ease
installation. Make sure park rod rollers are posi-
tioned within park guide bracket.

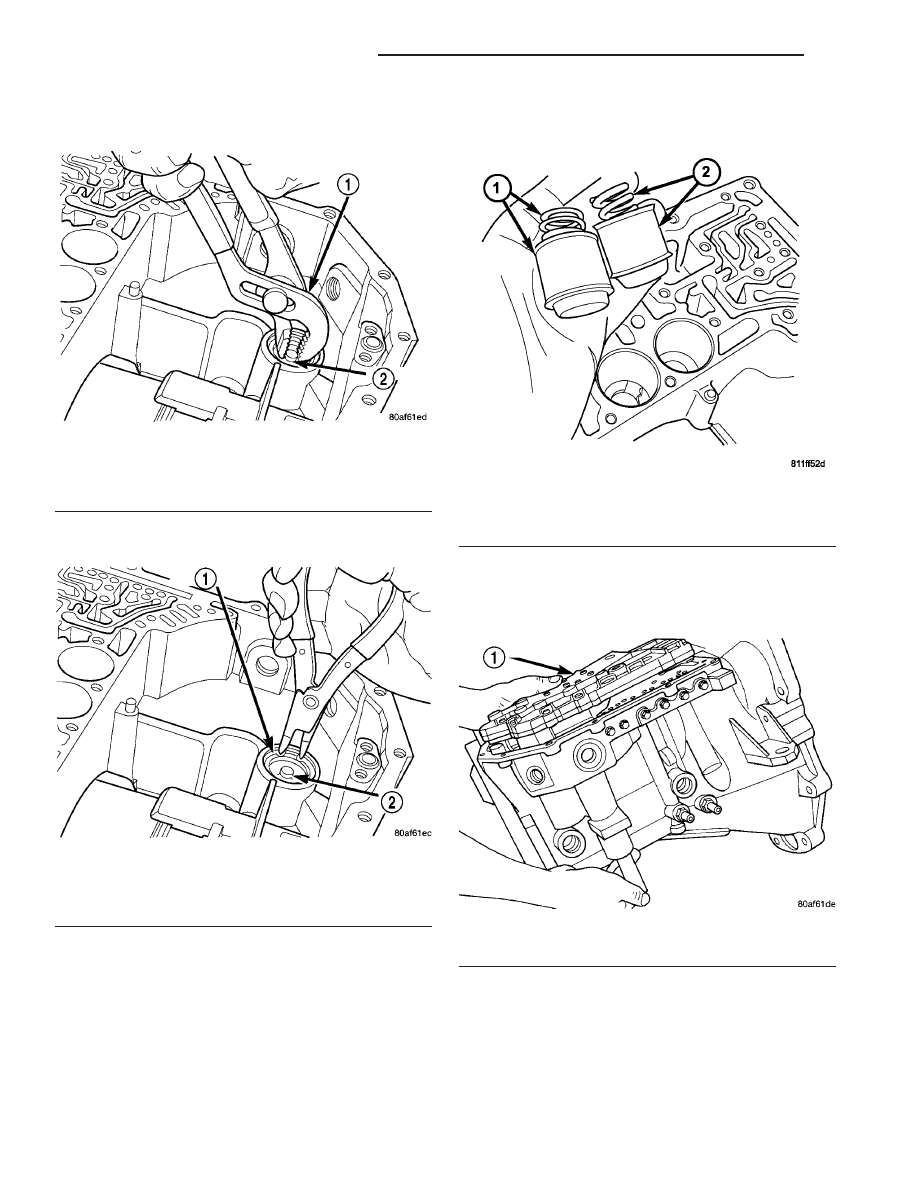

Fig. 155 Install Low/Reverse Accumulator Plug

(Cover)

1 - ADJUSTABLE PLIERS
2 - PLUG

Fig. 156 Install Low/Reverse Accumulator Snap

Ring

1 - SNAP RING
2 - PLUG

Fig. 157 Underdrive and Overdrive Accumulators

1 - OVERDRIVE PISTON AND SPRING
2 - UNDERDRIVE PISTON AND SPRING

Fig. 158 Install Valve Body

1 - VALVE BODY

21 - 364

41TE AUTOMATIC TRANSAXLE

PT

41TE AUTOMATIC TRANSAXLE (Continued)

(64) Install and torque valve body-to-case bolts to

12 N·m (105 in. lbs.) (Fig. 159).

(65) Install oil filter and new o-ring (Fig. 160).

(66) Apply an 1/8” bead of Mopar

t ATF RTV (MS-

GF41) to oil pan and immediately install to case (Fig.
161).

(67) Install oil pan-to-case bolts and torque to 19

N·m (165 in. lbs.).

(68) Install solenoid/pressure switch assembly and

gasket to case (Fig. 162).

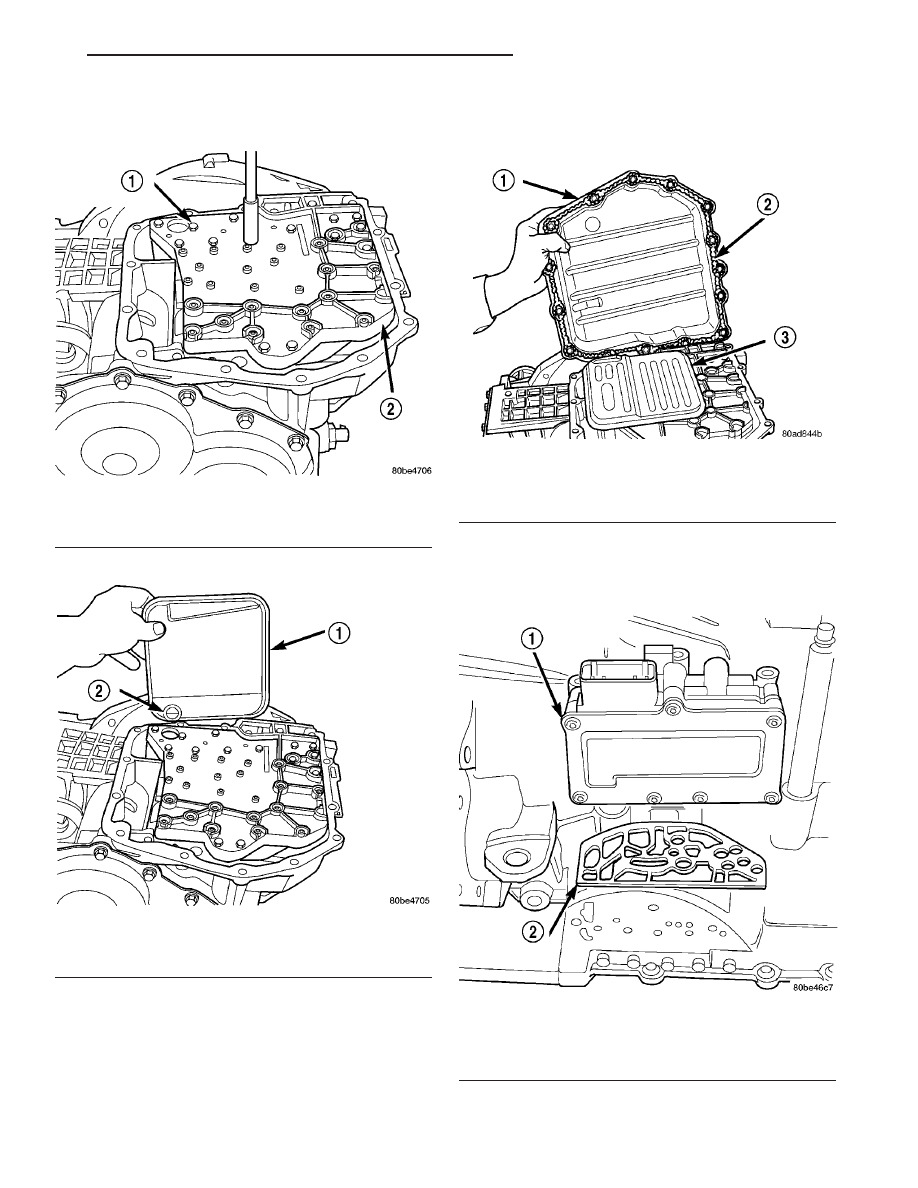

Fig. 159 Install Valve Body-to-Case Bolts

1 - VALVE BODY ATTACHING BOLTS (18)
2 - VALVE BODY

Fig. 160 Install Oil Filter

1 - OIL FILTER
2 - O-RING

Fig. 161 Install Oil Pan

1 - OIL PAN
2 - 1/8 INCH BEAD OF MOPAR

T

ATF RTV (MS-GF41)

3 - OIL FILTER

Fig. 162 Solenoid/Pressure Switch Assembly and

Gasket

1 - SOLENOID/PRESSURE SWITCH ASSEMBLY
2 - GASKET
