(2) Remove the center console assembly as shown

in (Fig. 214).

(3) Remove shifter bezel (Fig. 215).

(4) Disconnect shift cable from shifter mechanism

as shown in (Fig. 216).

(5) Remove three grommet plate to floor pan nuts

as shown in (Fig. 216).

(6) Remove air cleaner assembly (Fig. 217).

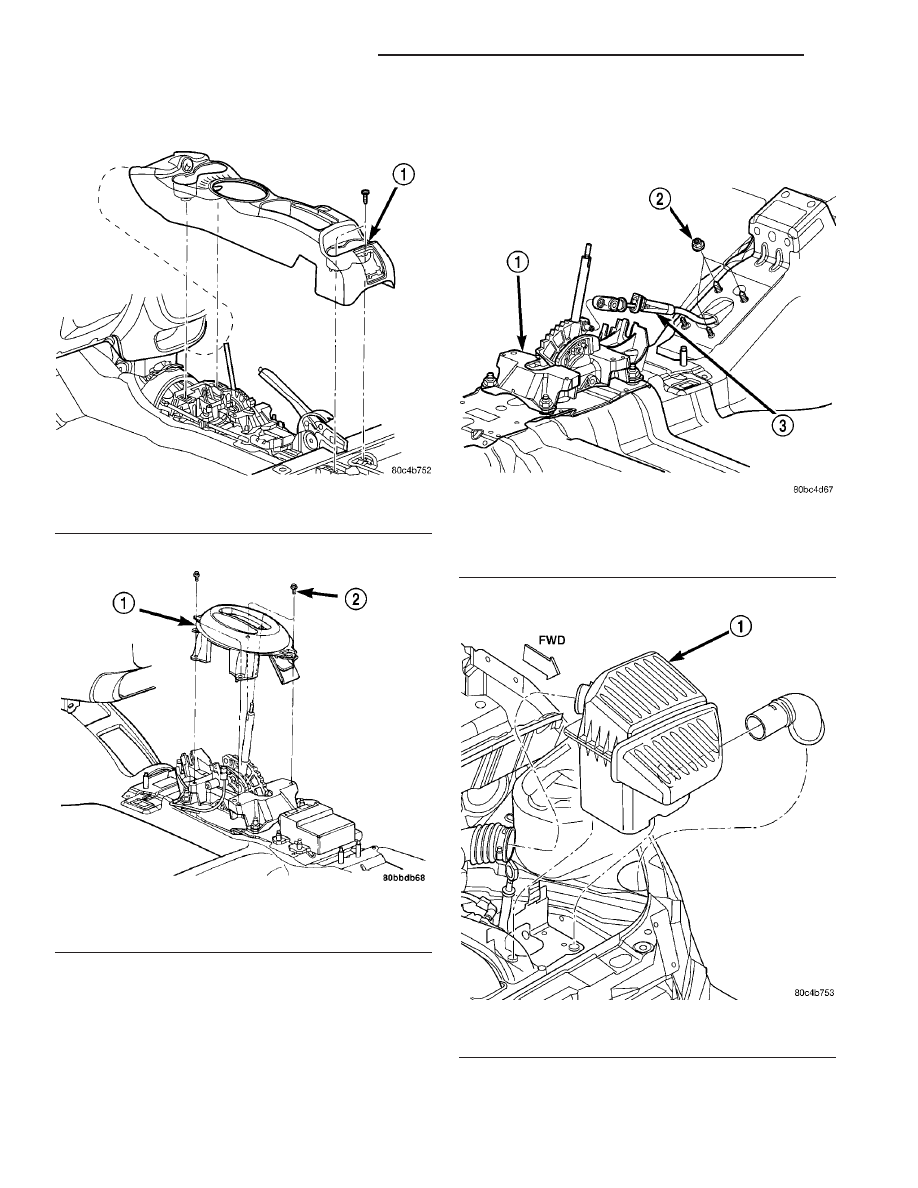

Fig. 214 Center Console Removal/Installation

1 - CENTER CONSOLE

Fig. 215 Shifter Bezel Removal/Installation

1 - BEZEL
2 - SCREW (4)

Fig. 216 Gearshift Cable at Shifter Assembly

1 - SHIFTER ASSEMBLY
2 - GROMMET PLATE NUT
3 - SHIFT CABLE

Fig. 217 Air Cleaner Assembly Removal/Installation

1 - AIR CLEANER ASSEMBLY

21 - 242

40TE AUTOMATIC TRANSAXLE

PT

GEAR SHIFT CABLE (Continued)

(7) Disconnect both battery cables, remove battery

hold down clamp and bolt, and remove battery (Fig.
218).

(8) Remove battery tray (Fig. 219) from bracket.

(9) Disconnect shifter cable from shift lever and

remove from bracket (Fig. 220).

(10) Raise vehicle on hoist.
(11) Remove catalytic converter heat shield (Fig.

221).

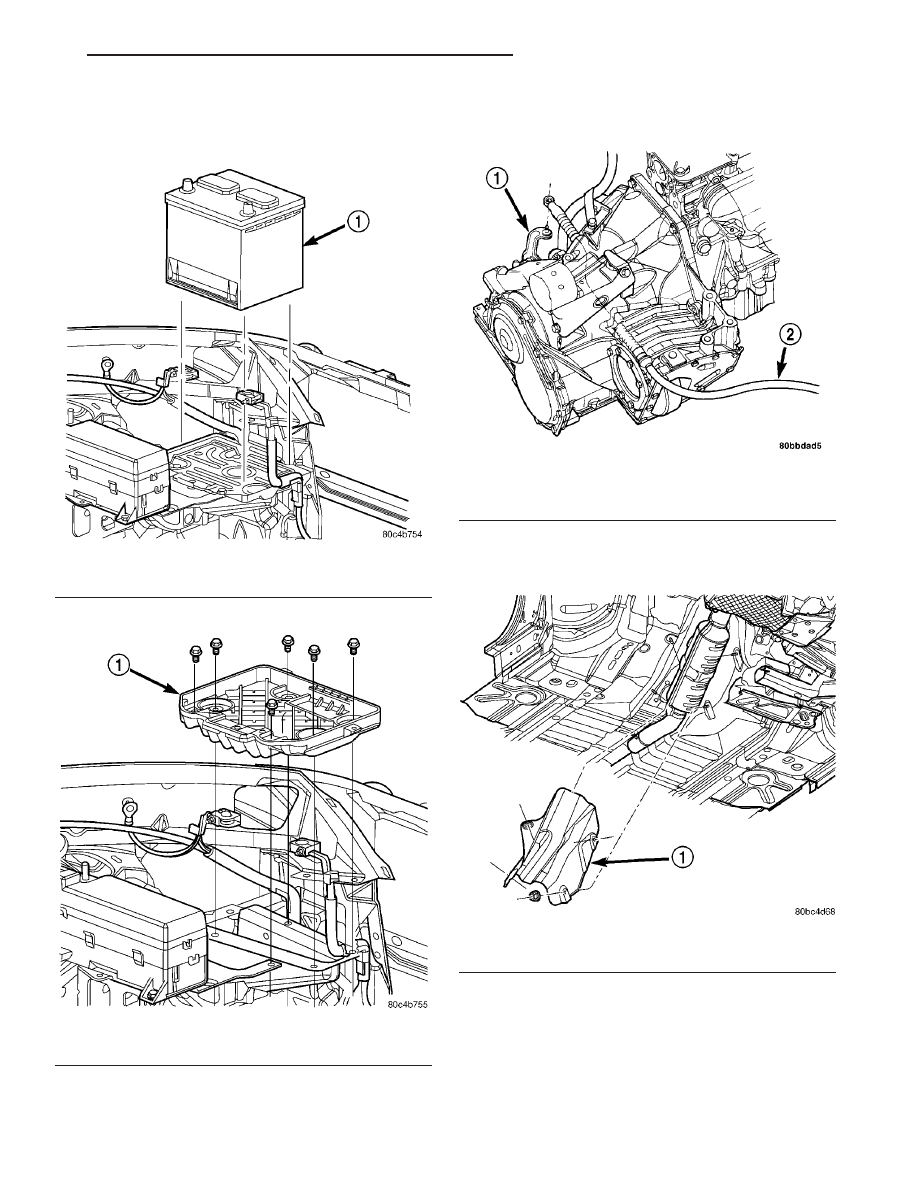

Fig. 218 Battery Removal/Installation

1 - BATTERY

Fig. 219 Battery Tray Removal/Installation

1 - BATTERY TRAY

Fig. 220 Gear Shift Cable at Transaxle

1 - SHIFT LEVER
2 - SHIFT CABLE

Fig. 221 Catalytic Converter Heat Shield

1 - CONVERTER HEAT SHIELD

PT

40TE AUTOMATIC TRANSAXLE

21 - 243

GEAR SHIFT CABLE (Continued)

(12) Remove remaining grommet plate screw and

remove cable assembly from vehicle (Fig. 222).

INSTALLATION

(1) Install cable assembly through floor pan open-

ing and secure to floor pan with grommet plate and
one screw (Fig. 222). Make sure the three grommet
plate studs protrude through cable assembly and
floor pan and tighten screw to 7 N·m (60 in. lbs.).

(2) Route transaxle end of cable assembly into

engine compartment and over transaxle assembly.

(3) Install catalytic converter heat shield (Fig.

221).

(4) Install gear shift cable to bracket and connect

to shift lever (Fig. 220).

(5) Lower vehicle.
(6) Install and tighten the three grommet plate-to-

floor pan nuts. Tighten to 6 N·m (50 in. lbs.) torque.

(7) Connect gearshift cable to shifter assembly as

shown in (Fig. 216).

(8) Install shifter bezel (Fig. 215).
(9) Adjust gearshift cable as follows:

(a) Place gearshift lever in the PARK (P) posi-

tion.

(b) Loosen shift cable adjustment screw (Fig.

223).

(c) Verify transaxle is in the PARK (P) position

and the shifter lever is in gated PARK..

(d) Tighten shift cable adjustment screw to 8

N·m (70 in. lbs.) torque.
(10) Install battery tray (Fig. 219).
(11) Install battery and hold down clamp (Fig.

218).

(12) Install the air cleaner assembly (Fig. 217).

(13) Install center console assembly (Fig. 214).
(14) Install gearshift knob and tighten set screw to

2 N·m (17 in. lbs.) torque (Fig. 213).

(15) Connect battery cables.
(16) Verify that engine starter operates in both

PARK (P) and NEUTRAL (N). Starter should not
operate in any other gear position.

ADJUSTMENTS

GEARSHIFT CABLE

The engine starter should only operate when the

transaxle shift lever is in the PARK (P) or NEUTRAL
(N) positions. If the engine starts in any other gear
position, or the vehicle rolls when the shifter is in
gated PARK (P), a gearshift cable adjustment is nec-
essary.

ADJUSTMENT

(1) Loosen set screw and remove knob from shifter

handle (Fig. 224).

(2) Remove the center console assembly as shown

in (Fig. 225).

(3) Adjust gearshift cable as follows:

(a) Place gearshift lever in the PARK (P) posi-

tion.

(b) Loosen shift cable adjustment screw (Fig.

226).

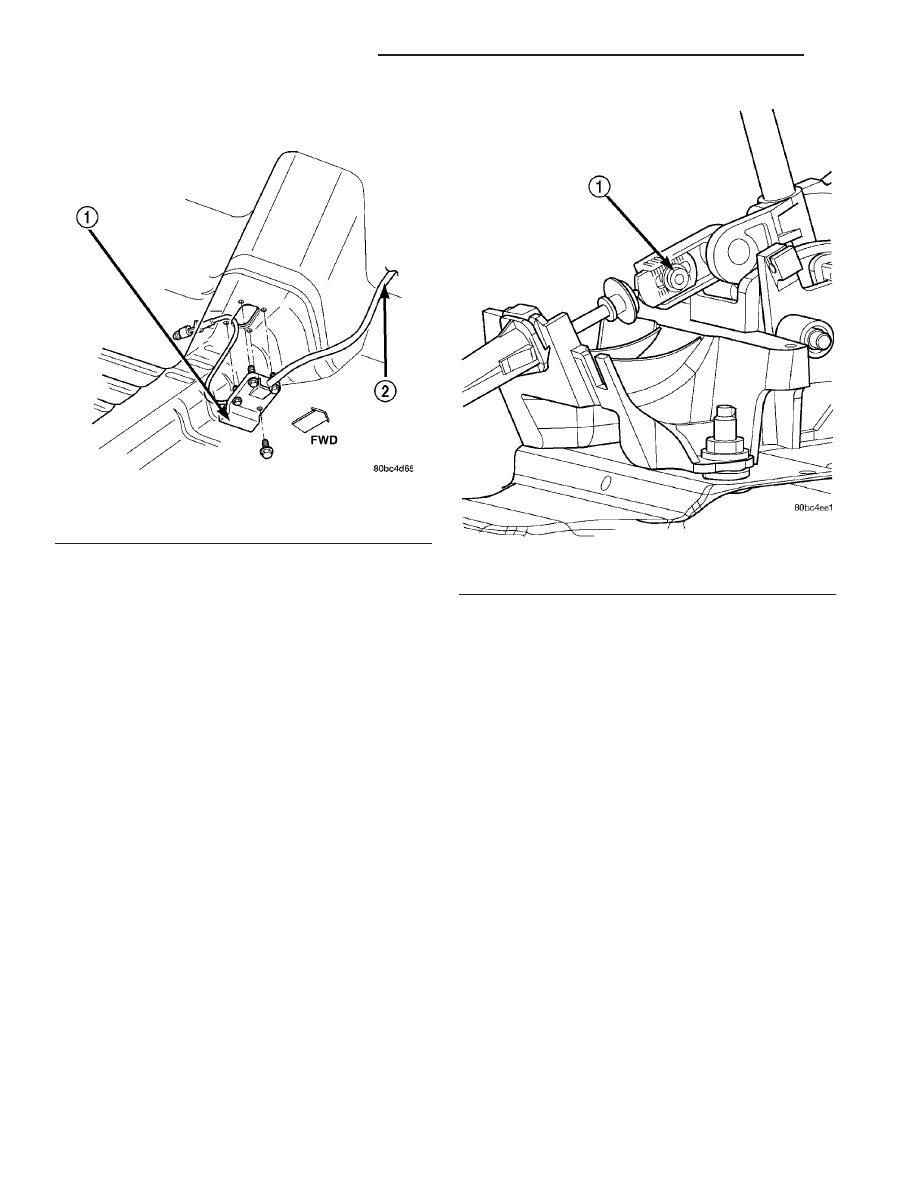

Fig. 222 Grommet Plate/Shift Cable at Floor Pan

1 - GROMMET PLATE
2 - SHIFT CABLE

Fig. 223 Gearshift Cable Adjustment Screw

1 - GEARSHIFT CABLE ADJUSTMENT SCREW

21 - 244

40TE AUTOMATIC TRANSAXLE

PT

GEAR SHIFT CABLE (Continued)

(c) Move transaxle manual lever to the PARK.

Verify transaxle is in PARK by attempting to roll
vehicle in either direction.

(d) Tighten shift cable adjustment screw to 8

N·m (70 in. lbs.) torque.
(4) Verify proper cable adjustment. Engine should

start with the shifter lever in PARK (P) and NEU-
TRAL (N) positions ONLY.

(5) Install center console assembly (Fig. 225).
(6) Install gearshift knob and tighten set screw to

2 N·m (17 in. lbs.) torque (Fig. 224).

GEAR SHIFT KNOB

REMOVAL

(1) Loosen set screw and remove knob from shifter

handle (Fig. 227).

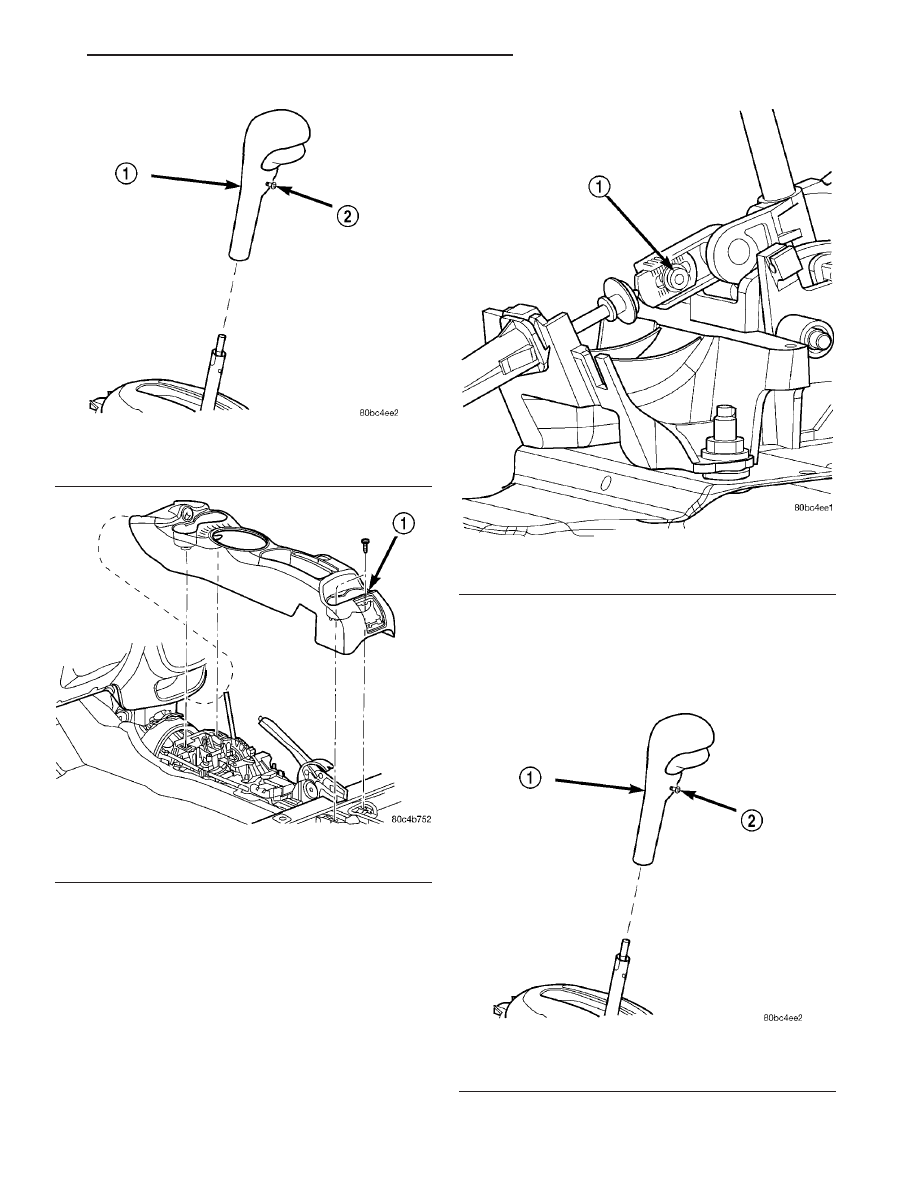

Fig. 224 Gearshift Knob Removal/Installation

1 - SHIFTER KNOB
2 - SET SCREW

Fig. 225 Center Console Removal/Installation

1 - CENTER CONSOLE

Fig. 226 Gearshift Cable Adjustment Screw

1 - GEARSHIFT CABLE ADJUSTMENT SCREW

Fig. 227 Gearshift Knob Removal/Installation

1 - SHIFTER KNOB
2 - SET SCREW

PT

40TE AUTOMATIC TRANSAXLE

21 - 245
