(2) Install first gear (Fig. 207).

(3) Install other first gear roller bearing with

larger diameter cage ring facing outward (Fig. 208).

(4) Install first gear friction cone (Fig. 209).

(5) Install first gear friction ring (Fig. 210). Align

teeth of friction ring with notches in gear.

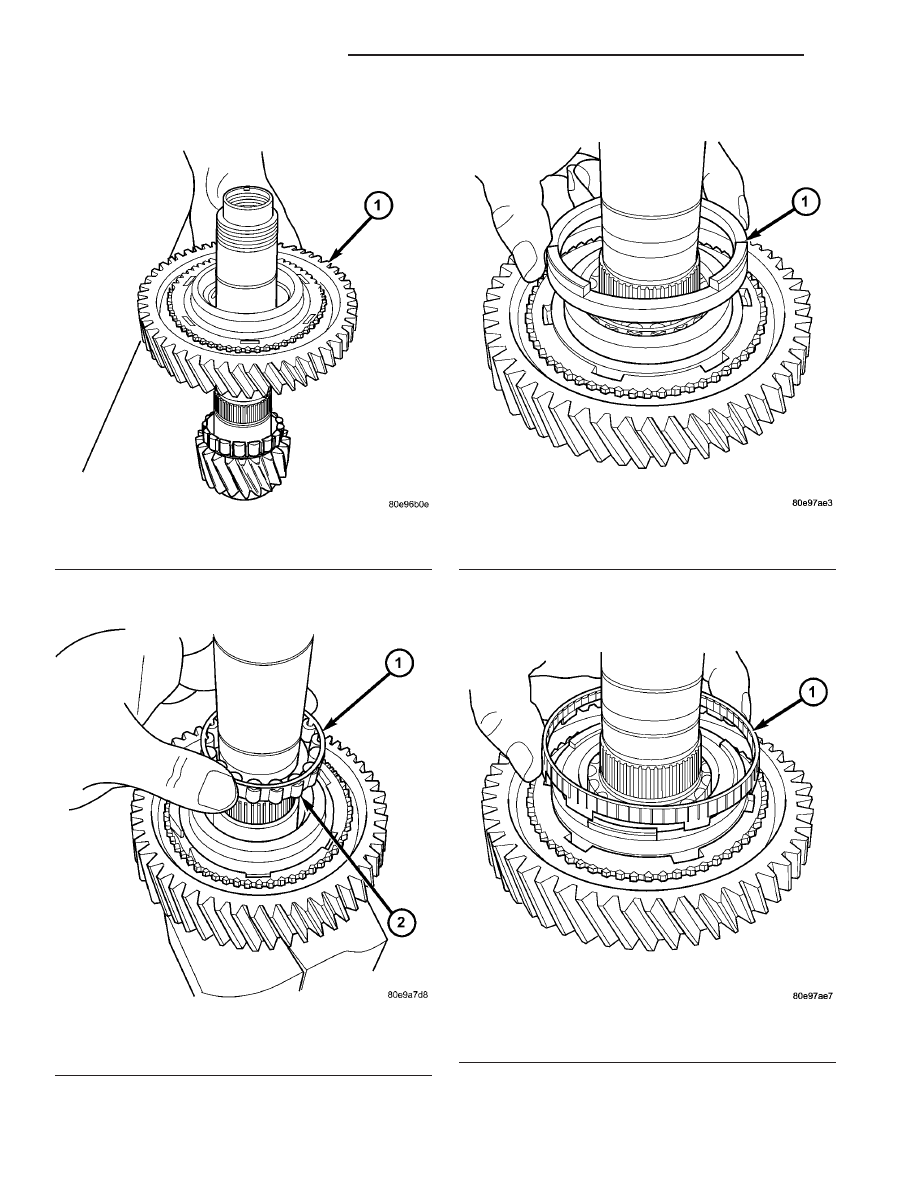

Fig. 207 First Gear

1 - FIRST GEAR

Fig. 208 First Gear Roller Bearing

1 - LARGER RING UP
2 - ROLLER BEARING

Fig. 209 First Gear Friction Cone

1 - FRICTION CONE

Fig. 210 First Gear Friction Ring

1 - FRICTION RING

21 - 82

G288 MANUAL TRANSAXLE

PT

OUTPUT SHAFT (Continued)

(6) Install first gear blocker ring (Fig. 211).

(7) Install 1/2 synchronizer hub with Tool 6448A

(Fig. 212). Line up blocker ring with hub as shown in
(Fig. 213).

(8) Install 1/2 synchronizer sleeve with groove

towards first gear (Fig. 214).

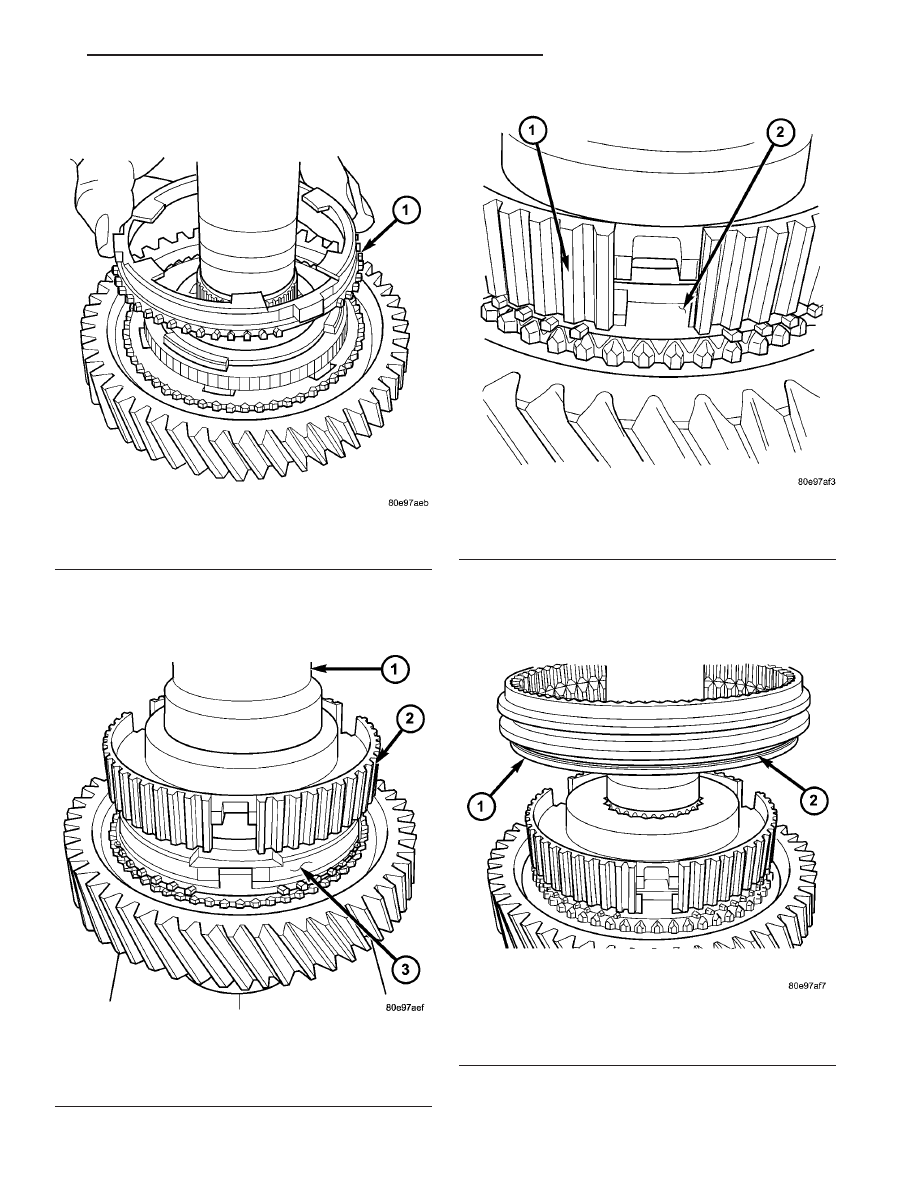

Fig. 211 First Gear Blocker Ring

1 - BLOCKER RING

Fig. 212 Install First Gear Synchronizer Hub

1 - TOOL 6448A
2 - SYNCHRONIZER HUB
3 - BLOCKER RING

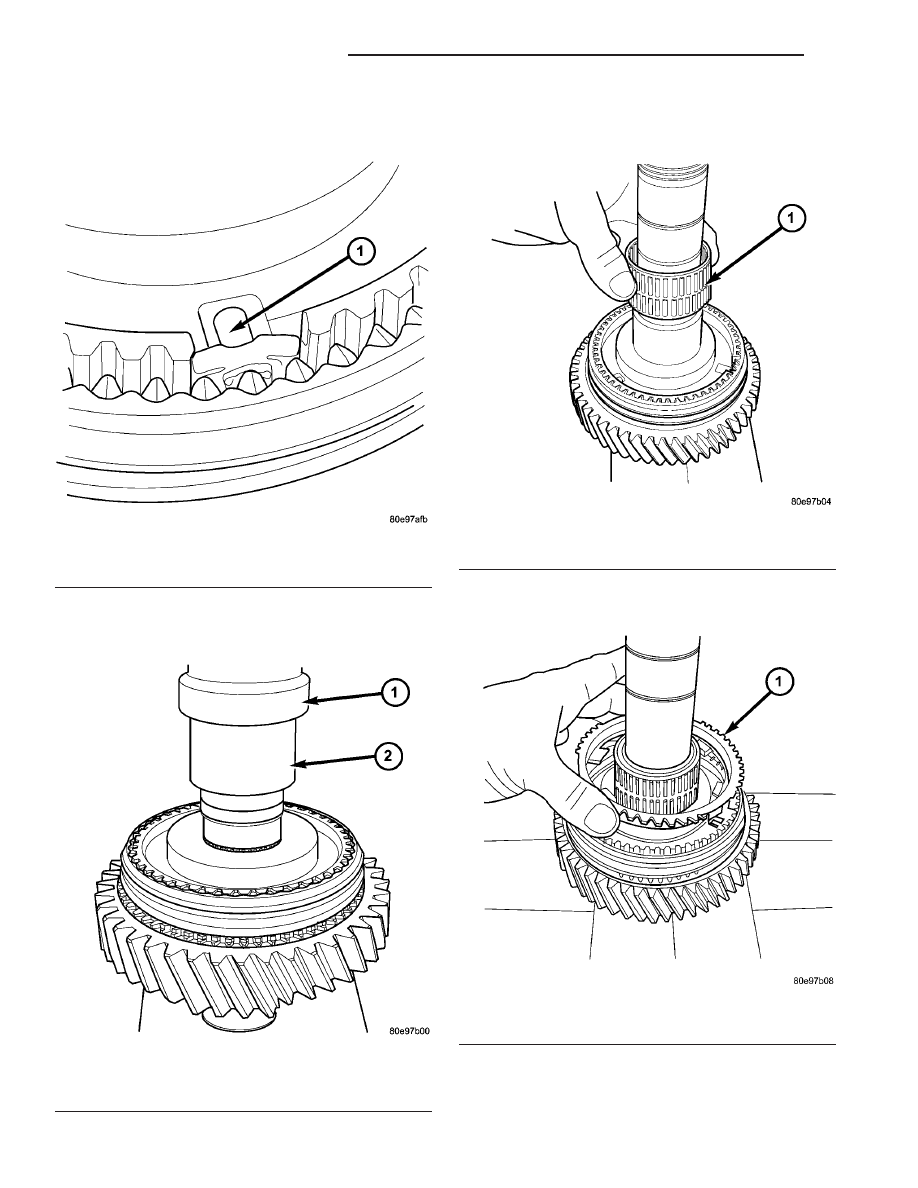

Fig. 213 Synchronizer Hub/Ring Alignment

1 - SYNCHRONIZER HUB
2 - BLOCKER RING

Fig. 214 Synchronizer Sleeve Orientation

1 - SYNCHRONIZER SLEEVE
2 - GROOVE TOWARDS FIRST GEAR

PT

G288 MANUAL TRANSAXLE

21 - 83

OUTPUT SHAFT (Continued)

(9) Install three synchronizer strut assemblies

(Fig. 215).

(10) Using Tool 6448A, install second gear bearing

bushing until it bottoms on synchronizer hub (Fig.
216).

(11) Install second gear needle bearing (Fig. 217).

(12) Install second gear blocker ring (Fig. 218).

(13) Install second gear friction ring (Fig. 219).
(14) Install second gear friction cone. All parts

should be flush as shown in (Fig. 220).

Fig. 215 Synchronizer Strut

1 - SYNCHRONIZER STRUT

Fig. 216 Install Second Gear Bearing Bushing

1 - TOOL 6448A
2 - BUSHING

Fig. 217 Second Gear Needle Bearing

1 - NEEDLE BEARING

Fig. 218 Second Gear Synchronizer Ring

1 - BLOCKER RING

21 - 84

G288 MANUAL TRANSAXLE

PT

OUTPUT SHAFT (Continued)

(15) Install second gear. Engage friction ring teeth

with notches in gear. Components are properly
installed when flush as shown in (Fig. 221)

(16) Using Tool 6448A, press third gear until it

bottoms (Fig. 222).

Fig. 219 Second Gear Friction Ring

1 - FRICTION RING

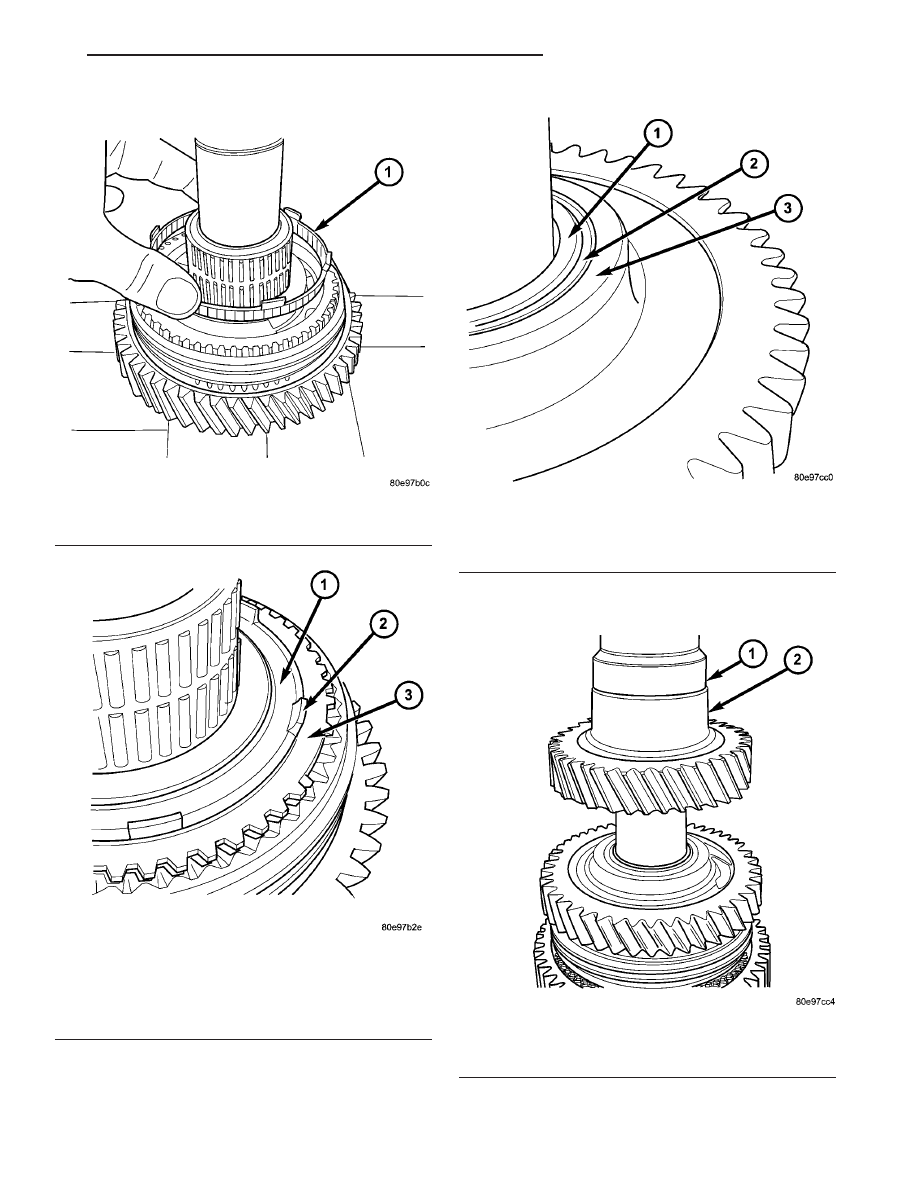

Fig. 220 Proper Installation of Synchronizer

Components

1 - FRICTION CONE
2 - FRICTION RING
3 - BLOCKER RING

Fig. 221 Proper Second Gear Installation

1 - BUSHING
2 - BEARING
3 - SECOND GEAR

Fig. 222 Third Gear Installation

1 - TOOL 6448A
2 - THIRD GEAR
