Chrysler PT Cruiser. Manual - part 678

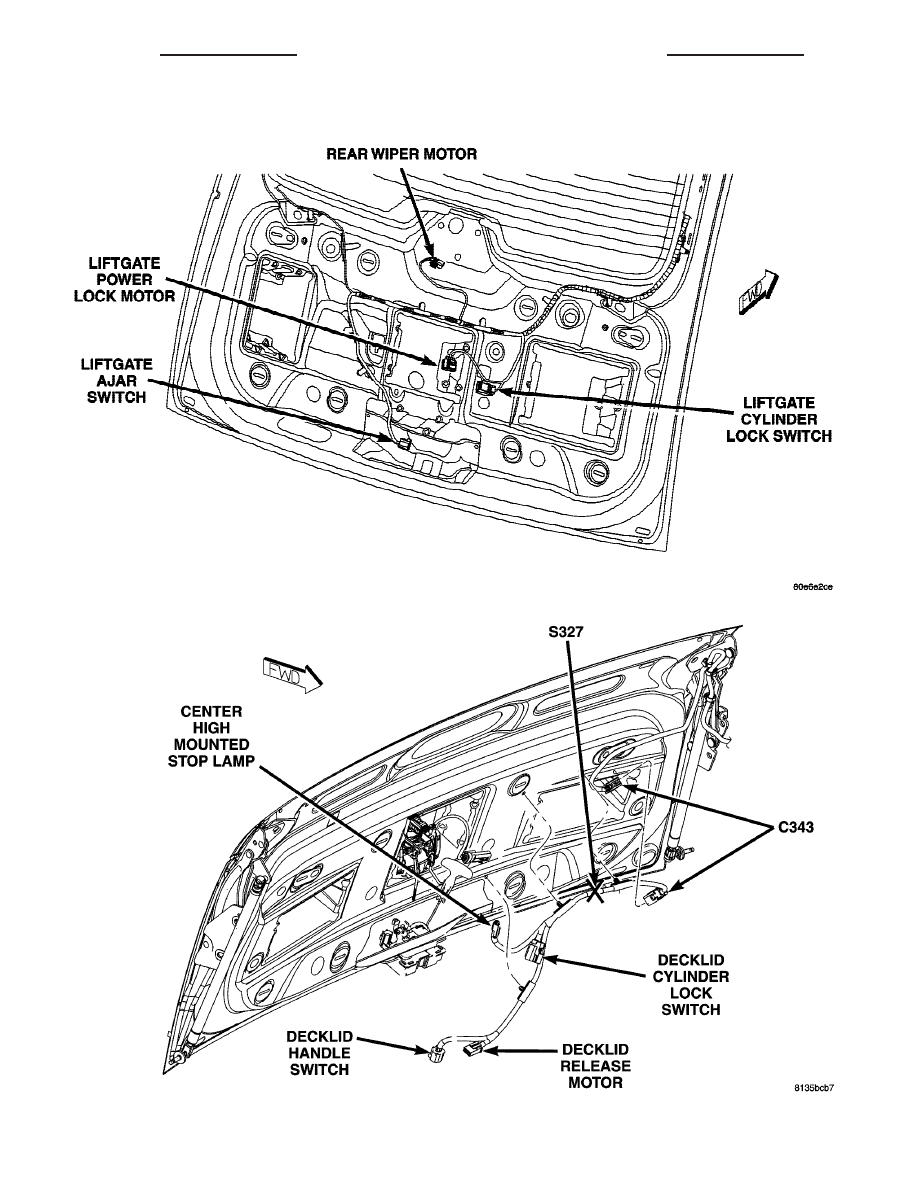

Fig. 68 LOWER LIFTGATE (PT44)

Fig. 69 DECKLID (PT27)

8W - 91 - 72

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

PT

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

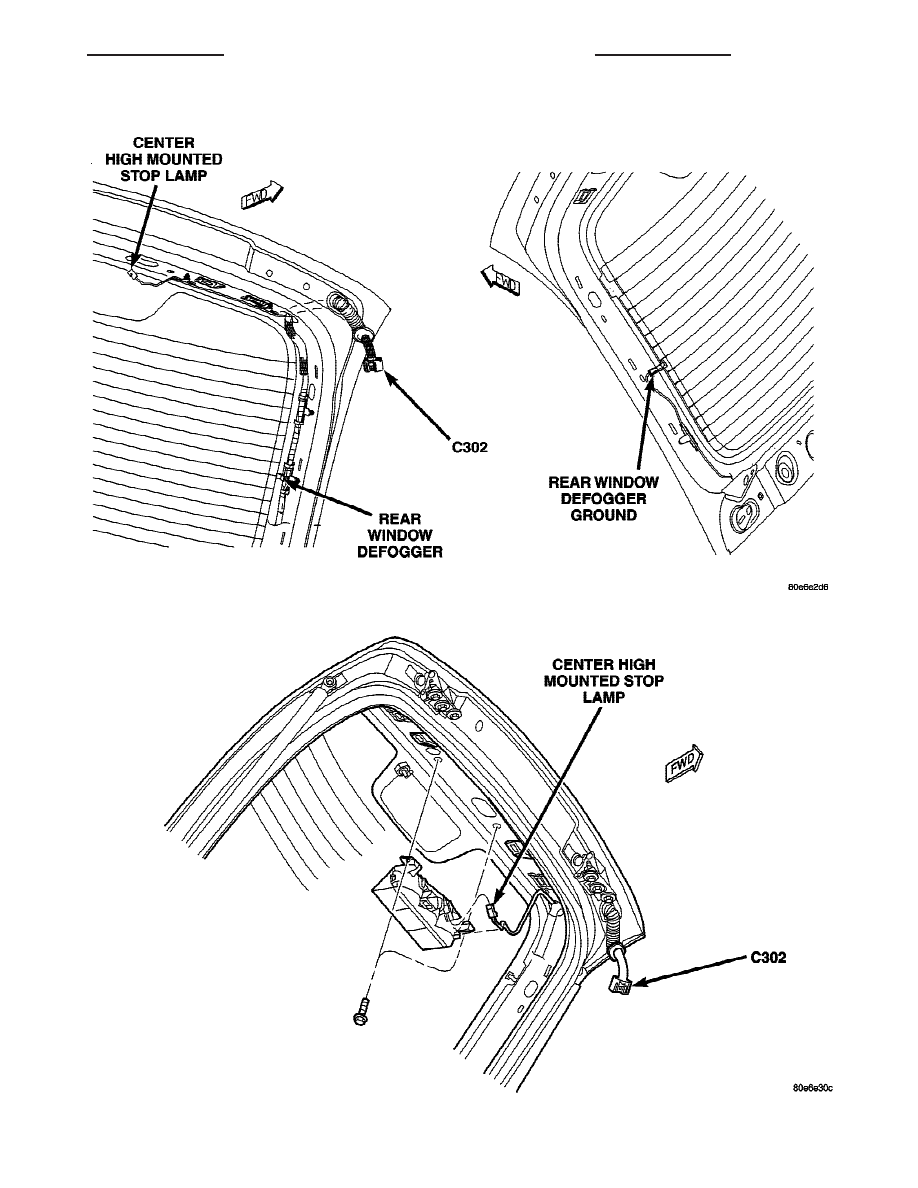

Fig. 70 HEATED REAR WINDOW (PT44)

Fig. 71 CENTER HIGH MOUNTED STOP LAMP (PT44)

PT

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 73

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

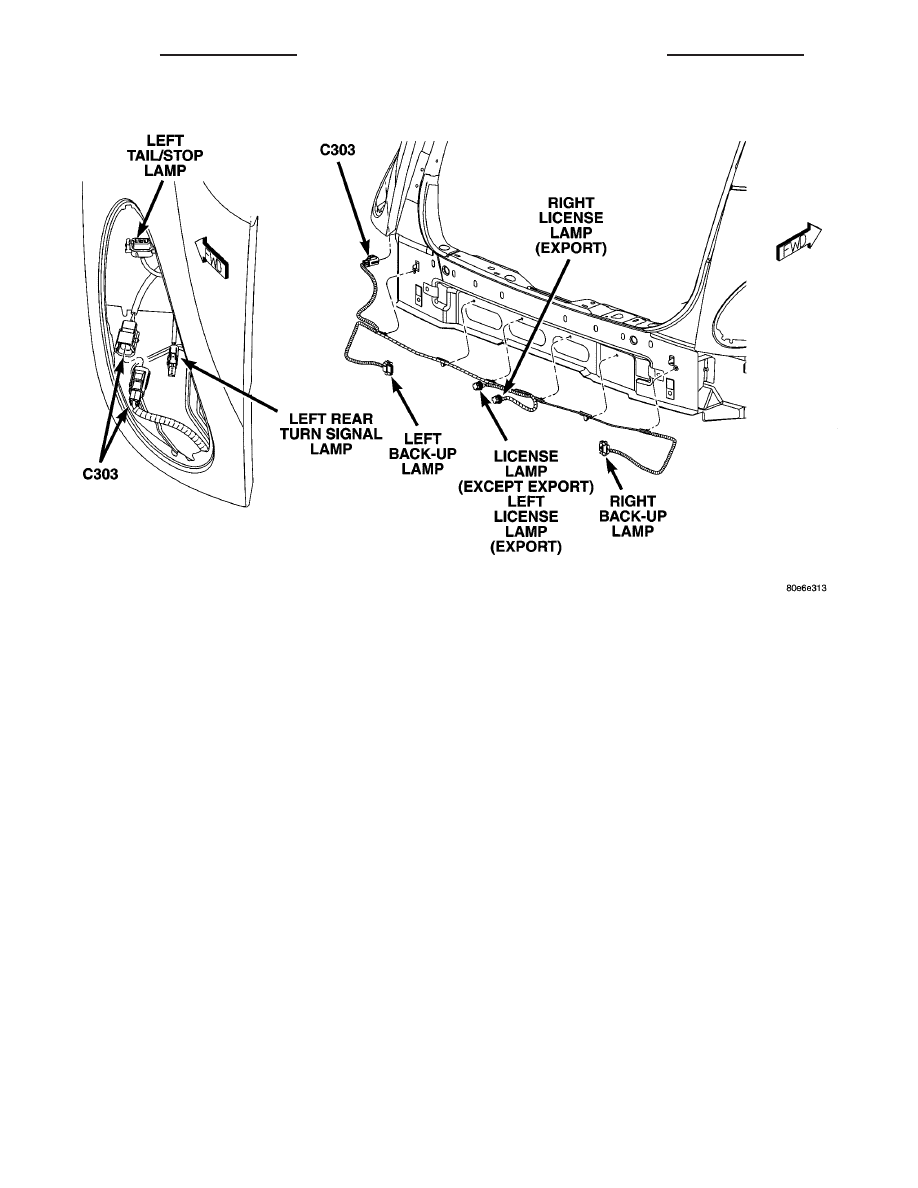

Fig. 72 REAR LIGHTING

8W - 91 - 74

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

PT

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

8W-97 POWER DISTRIBUTION

TABLE OF CONTENTS

page

page

POWER DISTRIBUTION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

CIGAR LIGHTER/POWER OUTLET

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

FUSE BLOCK

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

IOD FUSE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

POWER DISTRIBUTION CENTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

RELAY

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

POWER DISTRIBUTION

DESCRIPTION

The power distribution system for this vehicle con-

sists of the following components:

• Power Distribution Center (PDC)

• Fuse Block

OPERATION

The power distribution system for this vehicle is

designed to provide safe, reliable, centralized, and
convenient to access, distribution of the electrical
current required to operate all of the many standard
and optional factory-installed electrical and electronic
powertrain, chassis, safety, comfort and convenience
systems. At the same time, these systems were
designed to provide centralized locations for conduct-
ing diagnosis of faulty circuits, and for sourcing the
additional current requirements of many aftermarket
vehicle accessory and convenience items.

These power distribution systems also incorporate

various types of circuit control and protection fea-
tures, including:

• Fuses

• Fuse cartridges

• Fusible links

• Automatic resetting circuit breakers

• Relays

• Flashers

• Timers

• Circuit splice blocks.

CIGAR LIGHTER/POWER
OUTLET

DESCRIPTION

INSTRUMENT PANEL MOUNTED

An instrument panel mounted cigar lighter/power

outlet receptacle (Fig. 1) is optional equipment on
this model. On models equipped with the optional
Smoker’s Package, the cigar lighter knob and heating
element are included. On models without the Smok-
er’s Package, the cigar lighter receptacle is equipped
with a snap fit plastic cap and is treated as an aux-
iliary power outlet. The cigar lighter receptacle is
installed in the instrument panel accessory switch

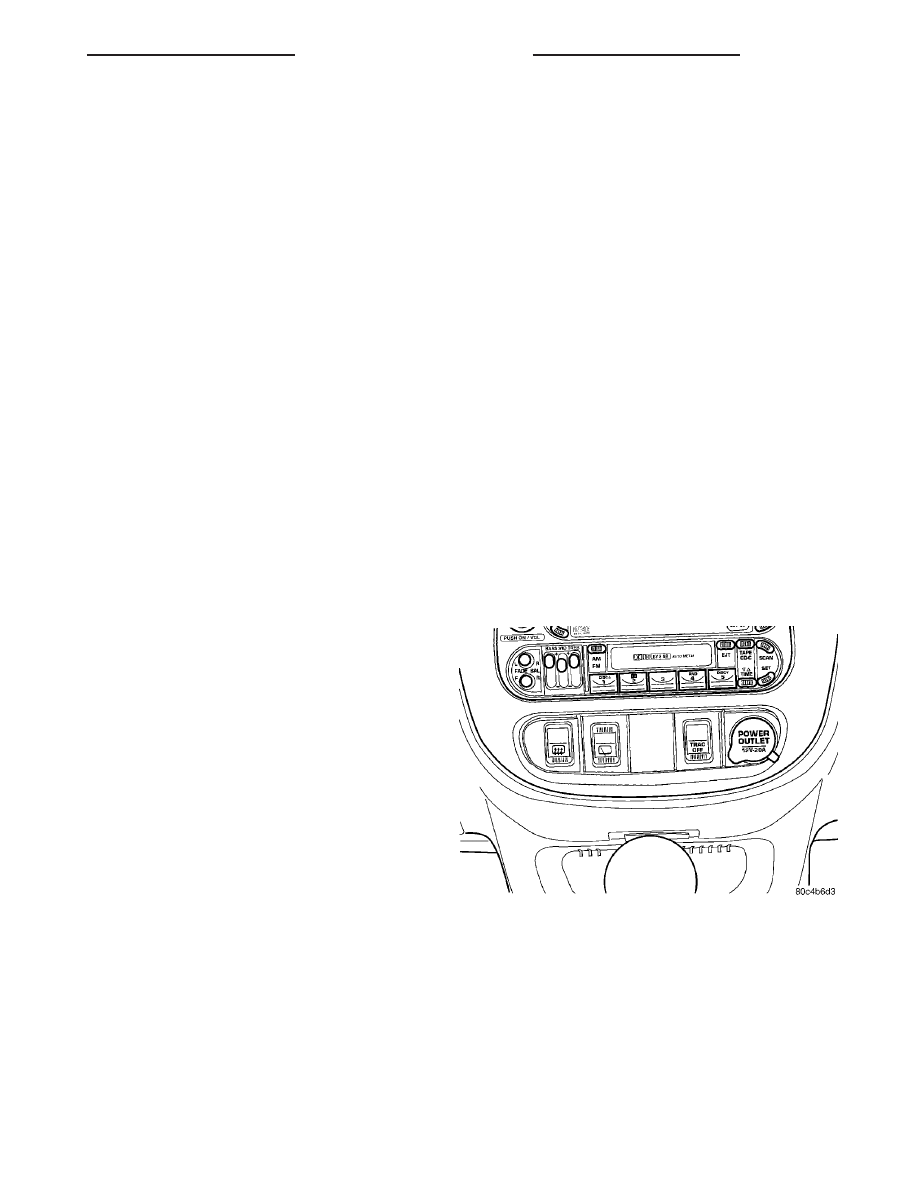

Fig. 1 Instrument Panel Mounted Cigar Lighter/

Power Outlet Location

PT

8W-97 POWER DISTRIBUTION

8W - 97 - 1
