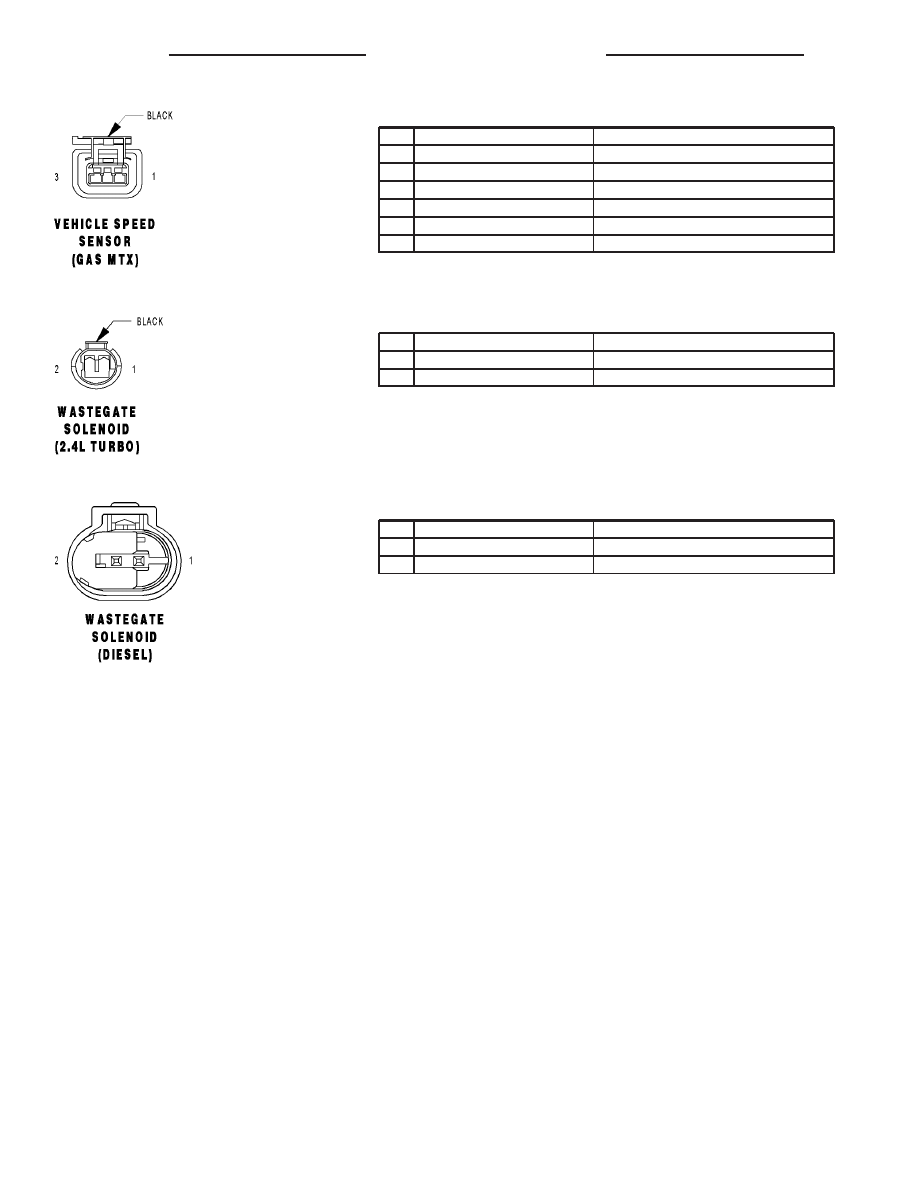

VEHICLE SPEED SENSOR (GAS MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

F857 20OR/PK (1.6L)

VEHICLE SPEED SENSOR 5V SUPPLY

1

K7 20OR (EXCEPT 1.6L)

5 VOLT SUPPLY

2

N907 20BR/OR (1.6L)

VEHICLE SPEED SENSOR GROUND

2

K4 20BK/LB (EXCEPT 1.6L)

SENSOR GROUND 1

3

G7 20WT/OR (1.6L)

VEHICLE SPEED SENSOR SIGNAL

3

G7 20WT/OR (EXCEPT 1.6L)

VEHICLE SPEED SIGNAL

WASTEGATE SOLENOID (2.4L TURBO) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K137 18DB/GY

WASTEGATE SOL CONTROL

2

Z1 18BK

GROUND

WASTEGATE SOLENOID (DIESEL) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K137 20DB/GY

WASTEGATE SOLENOID CONTROL

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

8W - 80 - 116

8W-80 CONNECTOR PIN-OUTS

PT

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE
LOCATION

DESCRIPTION

This section provides illustrations identifying con-

nector, ground and splice locations in the vehicle.

Connector, ground and splice indexes are provided.
Use the wiring diagrams in each section for connec-
tor, ground and splice identification. Refer to the
appropriate index for the proper figure number. For
items that are not shown in this section N/S is placed
in the Fig. column.

CONNECTORS

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

A/C Compressor Clutch

BK

Lower Right Side of Engine
Compartment On Engine

21, 22, 24, 27

A/C High Pressure Switch
(Diesel)

LT GY

Lower Right Side Engine
Compartment

N/S

A/C Low Pressure Switch
(LHD)

BK

Right Rear of Engine Compartment

1, 11, 12, 18

A/C Low Pressure Switch
(RHD)

BK

Left Rear of Engine Compartment

16

A/C Pressure Transducer

GY

Lower Left Side of Engine
Compartment on Engine

22, 24, 27

A/C-Heater Control Switch

GY

Center of Instrument Panel

31

Accelerator Pedal Position
Sensor

BK

Right Side Engine Compartment

10, 12, 18

Airbag Control Module (ORC)
(Base)

YL

Under Center Console

43

Airbag Control Module (ORC)
C1 (Premium)

YL

Under Center Console

43

Airbag Control Module (ORC)
C2 (Premium)

YL

Under Center Console

43

Ambient Temperature Sensor
(Gas)

BK

Lower Left Front Fascia

1

Ambient Temperature Sensor
(Diesel)

BK

Left Front Engine Compartment

20

Ambient Temperature Sensor
(NGC)

BK

Left Front Engine Compartment

1

Autostick Switch

WT

Center Console

43

Back-Up Lamp Switch

GY

Left Side of Engine Compartment on
Manual Transmission

21, 22, 24, 26, 27

PT

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

Battery Jump Post

Left Rear Engine Compartment

19

Battery Temperature Sensor
(Diesel)

BK

Lower Passenger B-Pillar

64

Battery Temperature Sensor
(Gas)

BK

Left Front Engine Compartment

14

Battery (+) (Diesel)

Under Left of Rear Seat

64

Battery (-) (Diesel)

Under Left of Rear Seat

64

Blower Motor

BK

Right Rear of Instrument Panel

N/S

Blower Motor Resistor Block

BK

Right Side of Cowl Panel

5, 14, 15, 17

Boost Pressure Sensor

BK

Lower Rear of Engine Compartment
on Engine

21

Brake Lamp Switch

GY

Left Side of Brake Pedal

14, 15, 17

Brake Transmission Shift
Interlock Solenoid

WT

Below Steering Column

28

Brake Warning Indicator Switch
(LHD)

BK

Left Rear of Engine Compartment

1, 3, 5, 13

Brake Warning Indicator Switch
(RHD)

BK

Right Rear of Engine Compartment

10

C102

LT GY

Front Left Side of Engine
Compartment

1, 22, 24, 25

C103 (2.4L)

DK GY

Front Side of Engine Compartment on
Engine

22

C103 (2.4L Turbo)

BK

Front Side of Engine Compartment on
Engine

24

C105

WT

Left Side of Instrument Panel

14, 15, 17, 29, 35

C106

GY

Left Side of Instrument Panel

14, 15, 17, 29, 35

C107 (Export)

BK

Left Front of Vehicle

4, 5, 13, 16

C108 (Export)

BK

Right Front of Vehicle

9, 20

C109

BK

Lower Right Side of Engine
Compartment

10, 11, 12, 18

C110

BK

Lower Right Side of Engine
Compartment

10, 11, 12, 18

C111

LT GY

Left Front of Engine Compartment

5, 27

C112

BK

Left Front of Engine Compartment

5, 27

C114

DK GY

Left Front of Engine Compartment

5, 27

C121

BK

Front of Engine Compartment

20, 21

C122

LT GY

Front of Engine Compartment

20, 21

C124

DK GY

Front of Engine Compartment

20, 21

C125

BK

Front of Engine Compartment

13, 16, 21

C126

DK GY

Left Side of Engine Compartment

13, 16

C127

BK

Left Rear of Engine Compartment

13, 16, 19

C128

BK

Left Rear of Engine Compartment

13, 16, 19

C200

BK

Left Side of Instrument Panel

29, 34

C201

BK

Right Side of Instrument Panel

30, 35

8W - 91 - 2

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

PT

CONNECTOR/GROUND/SPLICE LOCATION (Continued)

CONNECTOR NAME/
NUMBER

COLOR

LOCATION

FIG.

C202 (LHD)

WT

Left Kick Panel

29, 56, 58

C202 (RHD)

GY

Left Kick Panel

34

C203 (PT27)

LT GY

Lower Right Kick Panel

30, 50

C203 (PT44)

GN

Lower Right Kick Panel

30, 35, 49

C204

WT

Left Side of Instrument Panel

29, 34, 45, 46, 47, 56

C205

WT

Upper Right Kick Panel

30, 35, 45, 46, 47, 49

C207

RD

Right Side of Instrument Panel

42

C208

RD

Left Side of Instrument Panel

37, 42

C209 (LHD)

BK

Right Rear of Instrument Panel

30

C209 (RHD)

BK

Left Rear of Instrument Panel

34

C211

WT

Below Driver Seat

N/S

C212

BK

Center Of Instrument Panel

33

C300

BK

Left B-Pillar

48, 57

C301

BK

Right B-Pillar

48, 51

C302

WT

Top Left of Liftgate

61, 70, 71

C303

DK GY

Left Rear Quarter

59, 72

C304

BK

Side of Fuel Tank

65

C305

YL

Left Rear of Front Console

43, 49, 50, 56

C306

YL

Left Side of Front Console

43, 49, 56, 58

C307

BK

Under Passenger Seat

43, 49, 50, 56

C308

BK

Under Driver Seat

43, 49, 56, 58

C343 (PT27)

LT GY

Left Decklid

69

C349 (PT27)

BL

Left Rear Cargo Area

62

C362 (PT27)

LT GY

Left Side Body

60, 66, 67

Camshaft Position Sensor

BK

On Engine Left Side of Engine
Compartment

21, 23, 24, 26

Cargo Lamp

BK

Cargo Area

54, 55

Center High Mounted Stop
Lamp (PT27)

WT

Top of Decklid

69

Center High Mounted Stop
Lamp (PT44)

BK

Top of Liftgate

70, 71

Center Stack Lamp

BK

Bottom Center of Instrument Panel

31

Cigar Lighter

BK

Bottom Center of Instrument Panel

43

Clockspring

GN

Bottom of Steering Wheel

28

Clutch Pedal Position Switch
(Up)

BK

Left Side of Steering Column

14, 15, 17

Compass/Temperature Mirror
Module

BK

Top Center Windshield

39, 42

Controller Antilock Brake

BK

Left Side of Engine Compartment

1, 3, 5, 13, 16

Crankshaft Position Sensor
(2.4L)

BK

Lower Rear of Engine Compartment
On Engine

24

Crankshaft Position Sensor
(1.6L Gas/ 2.2L Diesel)

BK

Lower Front of Engine Compartment
on Engine

21, 27

PT

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 3

CONNECTOR/GROUND/SPLICE LOCATION (Continued)
