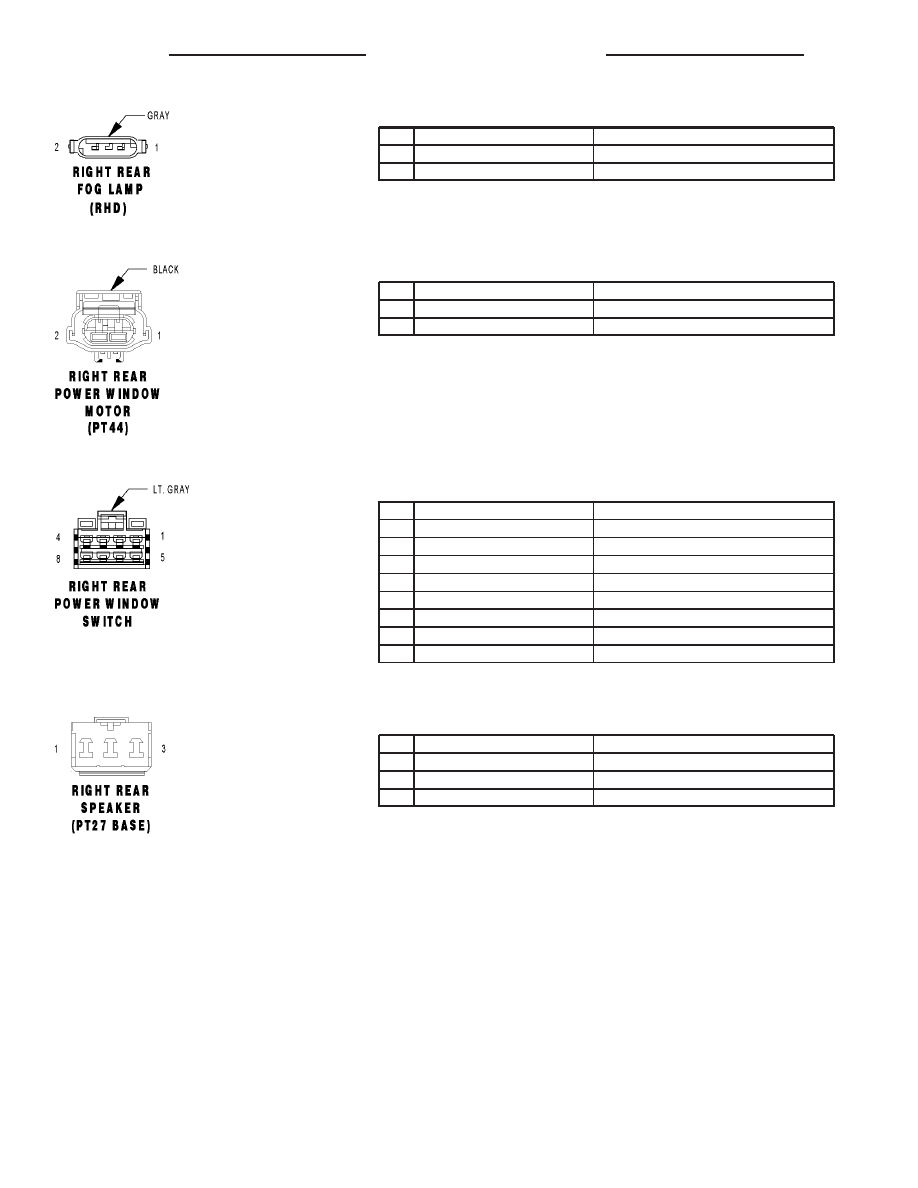

RIGHT REAR FOG LAMP (RHD) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L38 18BR/WT

REAR FOG LAMP SWITCH OUTPUT

2

Z1 18BK

GROUND

RIGHT REAR POWER WINDOW MOTOR (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14RD/DG

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q14 14DB/GY

RIGHT REAR WINDOW DRIVER (UP)

RIGHT REAR POWER WINDOW SWITCH - LT. GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

Q18 14GY/BK

MASTER RIGHT REAR WINDOW DRIVER (UP)

3

Q28 14DG/WT

MASTER RIGHT REAR WINDOW DRIVER (DOWN)

4

Q1 14YL

WINDOW SWITCH SUPPLY

5

Q14 14GY

RIGHT REAR WINDOW DRIVER (UP)

6

-

-

7

-

-

8

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

RIGHT REAR SPEAKER (PT27 BASE) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X58 18DB/BK

RIGHT REAR SPEAKER (-)

2

-

-

3

X52 18DB/WT

RIGHT REAR SPEAKER (+)

8W - 80 - 108

8W-80 CONNECTOR PIN-OUTS

PT

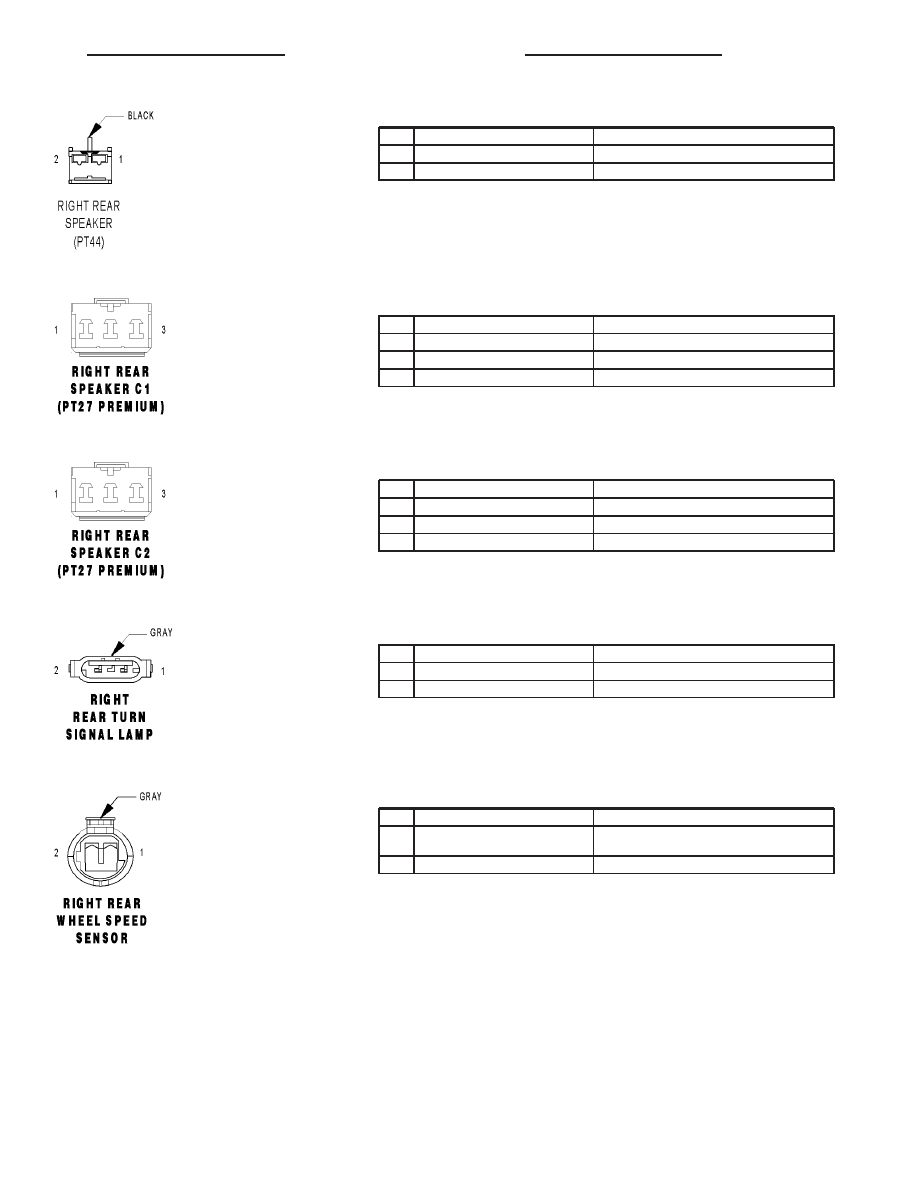

RIGHT REAR SPEAKER (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X58 18DB/BK

RIGHT REAR SPEAKER (-)

2

X52 18DB/WT

RIGHT REAR SPEAKER (+)

RIGHT REAR SPEAKER C1 (PT27 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X92 18TN/BK

RIGHT REAR SPEAKER SUBWOOFER (-)

2

-

-

3

X94 18TN/VT

RIGHT REAR SPEAKER SUBWOOFER (+)

RIGHT REAR SPEAKER C2 (PT27 PREMIUM) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X96 18TN/DG

RIGHT REAR SPEAKER TWEETER (-)

2

-

-

3

X98 18TN/RD

RIGHT REAR SPEAKER TWEETER (+)

RIGHT REAR TURN SIGNAL LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L62 18BR/RD

RIGHT REAR TURN SIGNAL

2

Z1 18BK

GROUND

RIGHT REAR WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

2

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 109

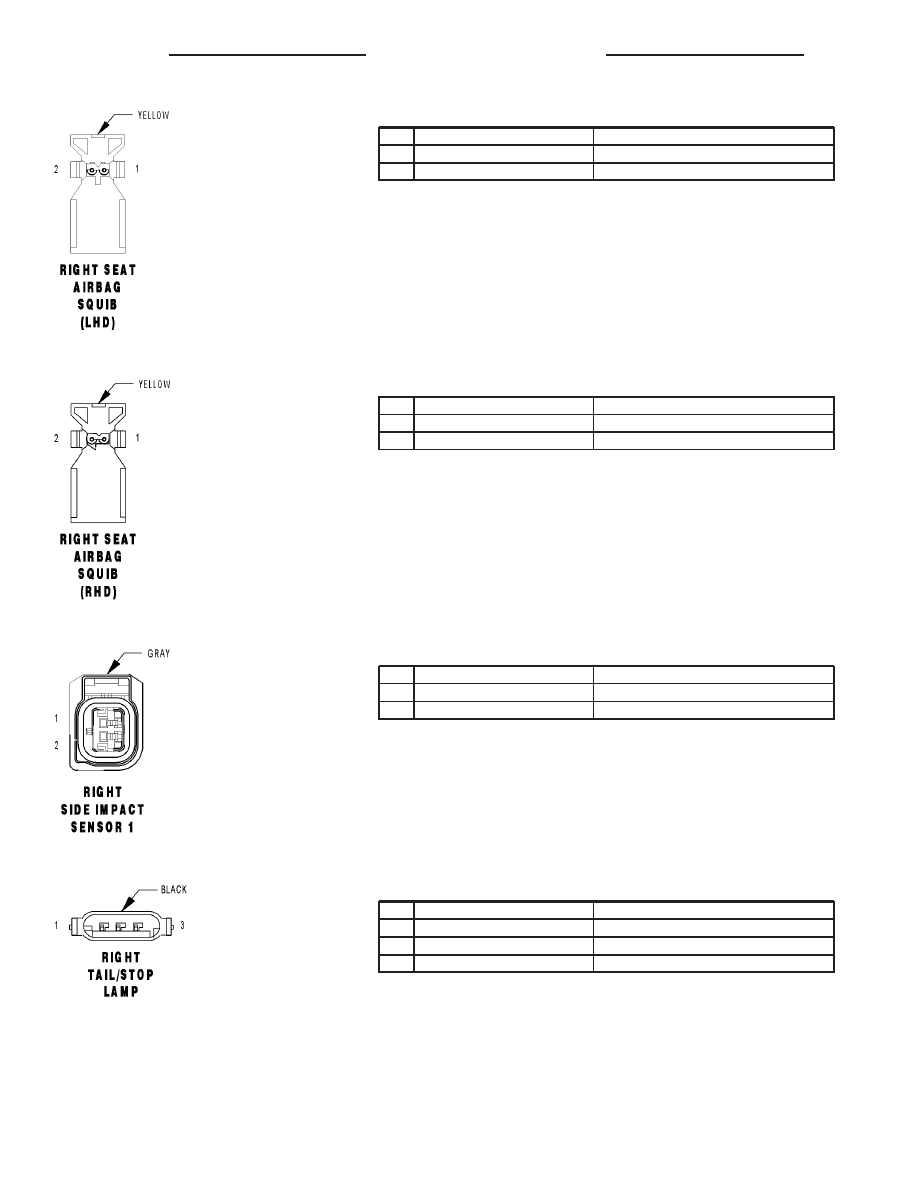

RIGHT SEAT AIRBAG SQUIB (LHD) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R32 18OR

RIGHT SEAT SQUIB 1 LINE 1

2

R34 18WT

RIGHT SEAT SQUIB 1 LINE 2

RIGHT SEAT AIRBAG SQUIB (RHD) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R32 18OR

RIGHT SEAT SQUIB 1 LINE 1

2

R34 18WT

RIGHT SEAT SQUIB 1 LINE 2

RIGHT SIDE IMPACT SENSOR 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R134 20LB/BR

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R132 20LG/VT

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

RIGHT TAIL/STOP LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L7 18BK/YL

HEADLAMP SWITCH OUTPUT

3

Z1 18BK

GROUND

8W - 80 - 110

8W-80 CONNECTOR PIN-OUTS

PT

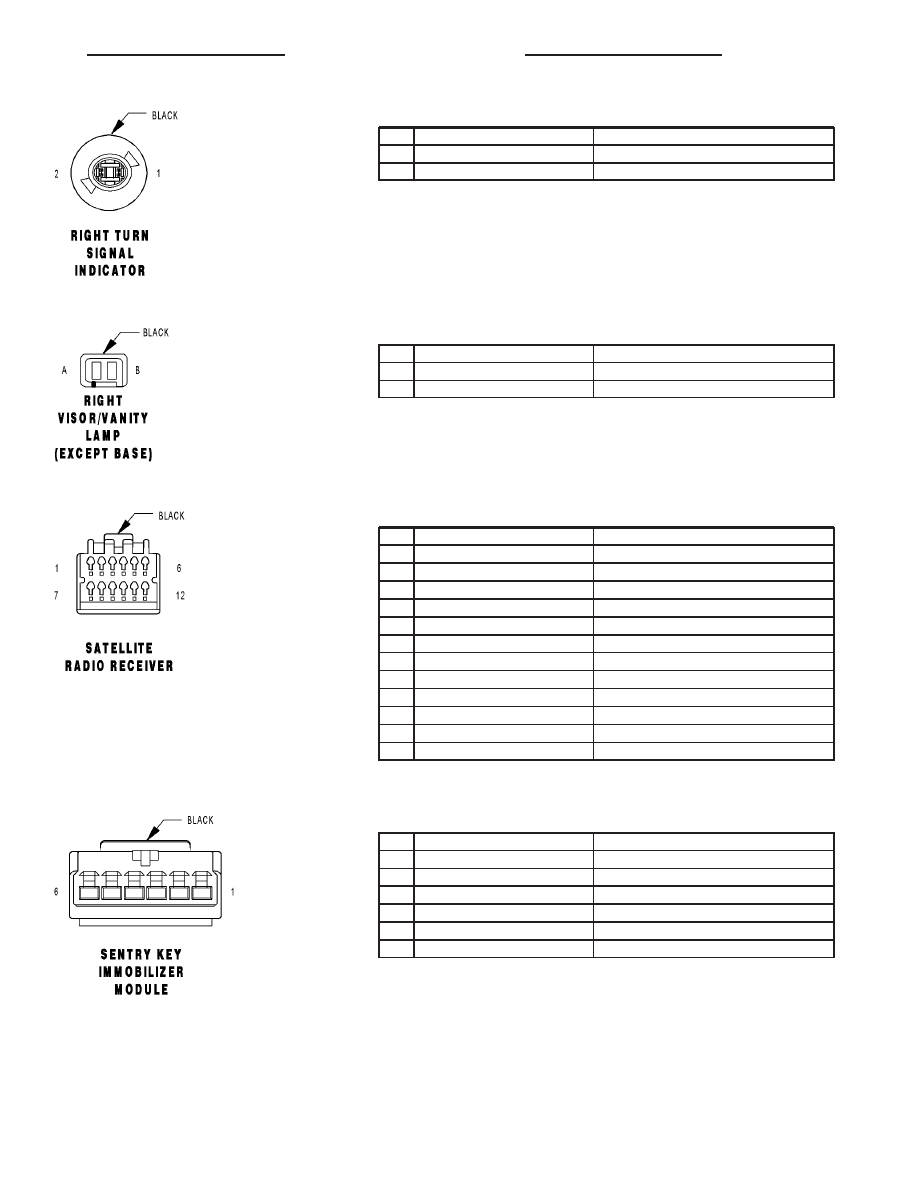

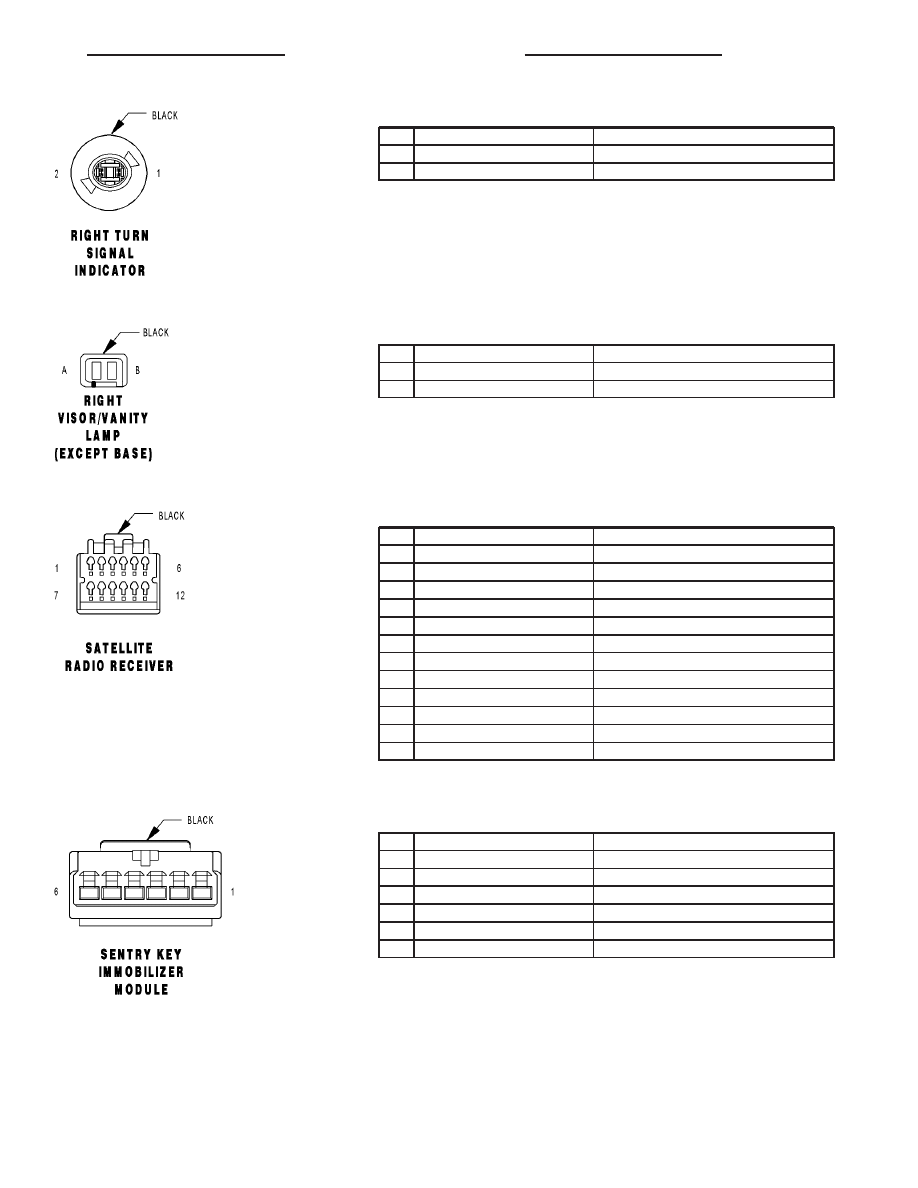

RIGHT TURN SIGNAL INDICATOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

L60 20TN

RIGHT TURN SIGNAL (IN)

2

Z1 20BK

GROUND

RIGHT VISOR/VANITY LAMP (EXCEPT BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

A

M1 20PK

FUSED B(+)

B

Z1 20BK

GROUND

SATELLITE RADIO RECEIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

X417 18DG/OR

AUDIO MUX LEFT

2

-

-

3

E14 18OR/TN

PANEL LAMPS DRIVER

4

Z141 18BK/OR

GROUND

5

X112 18RD

IGNITION RUN/ACC SIGNAL

6

X160 18YL

FUSED B(+)

7

X416 18DG/YL

AUDIO MUX RIGHT

8

X916 18GY/OR

AUDIO RETURN

9

-

-

10

X481 20DG

AUDIO BUS

11

-

-

12

D25 20VT/YL

PCI BUS

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

G5 20DB/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

M1 18PK

FUSED B(+)

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 111
