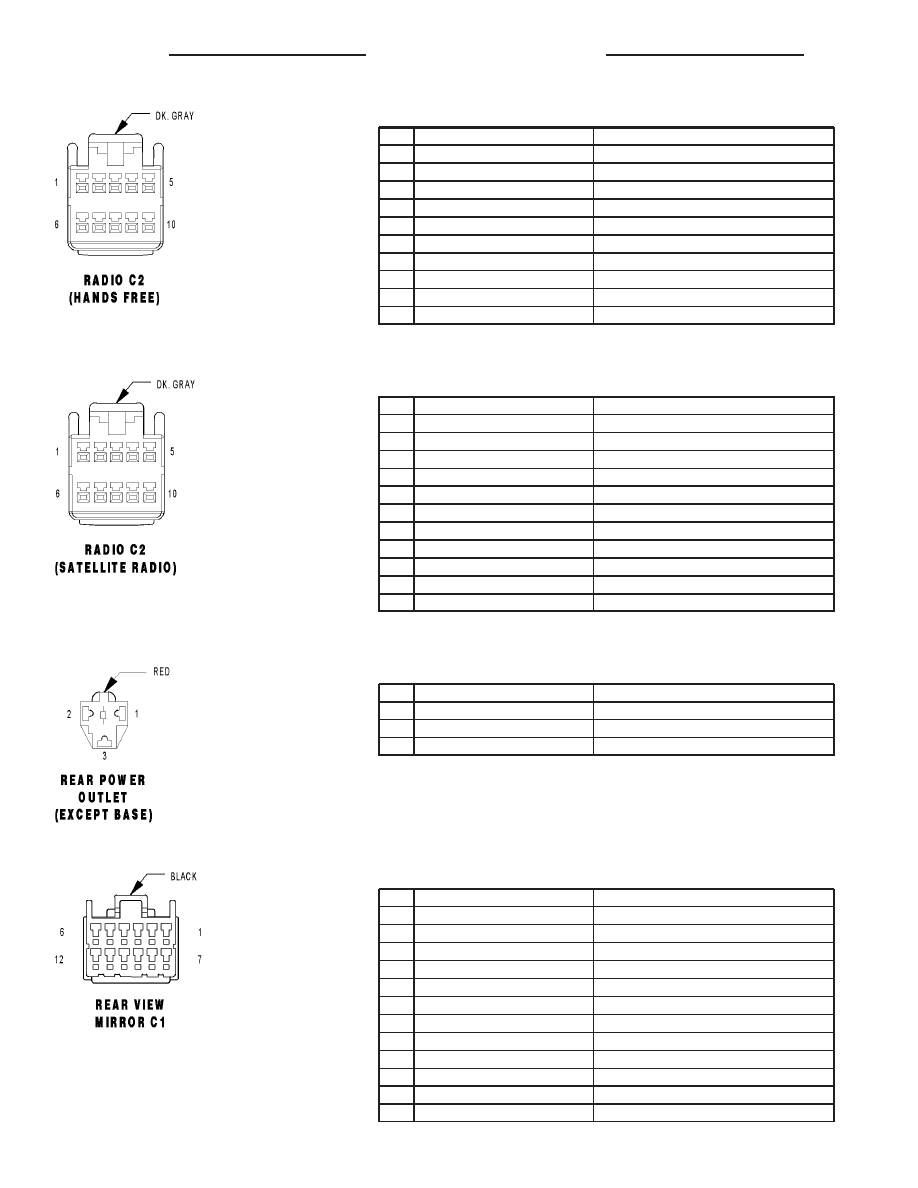

RADIO C2 (HANDS FREE) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X40 20GY/WT

AUDIO MUX RIGHT

2

Z9 20BK

AUDIO RETURN

3

Z30 22DG

SHIELD

4

D25 20VT/YL

PCI BUS

5

X112 20RD

IGNITION RUN/ACC SIGNAL

6

X41 20WT/DG

AUDIO MUX LEFT

7

Z17 20BK

GROUND

8

X481 20DG

AUDIO BUS

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

X160 20YL

FUSED B(+)

RADIO C2 (SATELLITE RADIO) - DK. GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

X416 20DG/YL

AUDIO MUX RIGHT

2

X916 20GY/OR

AUDIO RETURN

3

Z417 22DG/BK

SHIELD

3

Z417 22DG/BK

SHIELD

4

D25 20VT/YL

PCI BUS

5

X112 20RD

IGNITION RUN/ACC SIGNAL

6

X417 20DG/OR

AUDIO MUX LEFT

7

Z141 20BK/OR

GROUND

8

X481 20DG

AUDIO BUS

9

E14 20OR/TN

PANEL LAMPS DRIVER

10

X160 20YL

FUSED B(+)

REAR POWER OUTLET (EXCEPT BASE) - RED 3 WAY

CAV

CIRCUIT

FUNCTION

1

F30 16RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

-

-

3

Z1 16BK

GROUND

REAR VIEW MIRROR C1 - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20BK/LB

MICROPHONE 2 IN(+)

5

-

-

6

X712 20BK/DG

MICROPHONE 1 IN(+)

7

X793 20BK/YL

IGNITION RUN/ACC SIGNAL

8

-

-

9

X730 20BK/GY

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BK/DB

SENSOR GROUND

12

X792 20BK/VT

MICROPHONE IN(-)

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

PT

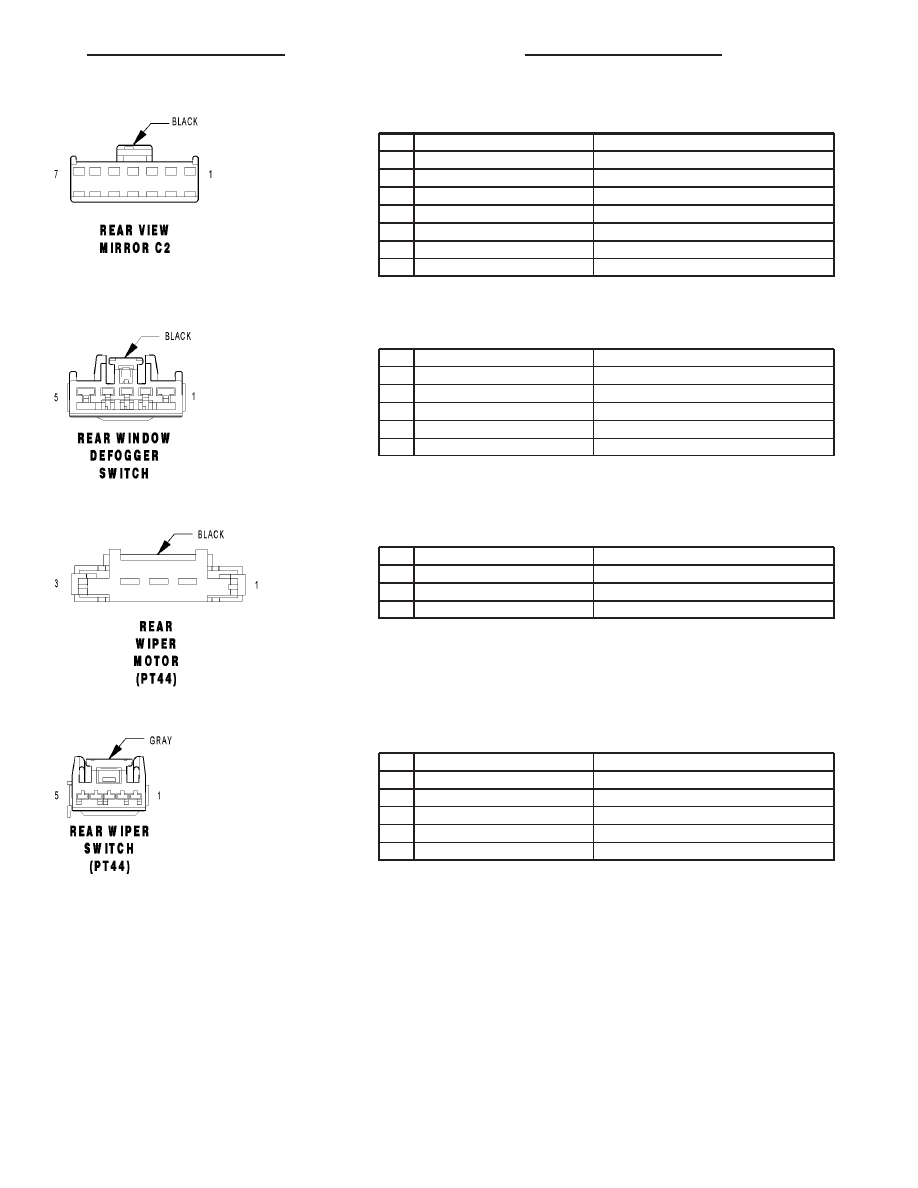

REAR VIEW MIRROR C2 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F10 18BK/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

2

Z2 20BK/LG

GROUND

3

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

4

-

-

5

-

-

6

-

-

7

-

-

REAR WINDOW DEFOGGER SWITCH - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

A4 12BK/PK

FUSED B(+)

2

F20 20WT

FUSED IGNITION SWITCH OUTPUT (RUN)

3

Z1 20BK

GROUND

4

E2 20OR

PANEL LAMPS DRIVER

5

C15 12BK/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

REAR WIPER MOTOR (PT44) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

V13 18BR/LG

REAR WIPER MOTOR CONTROL

2

V23 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

Z1 18BK

GROUND

REAR WIPER SWITCH (PT44) - GRAY 5 WAY

CAV

CIRCUIT

FUNCTION

1

V20 18BK/WT

REAR WASHER MOTOR CONTROL

2

E2 20OR

PANEL LAMPS DRIVER

3

Z1 18BK

GROUND

4

V23 18BR/PK

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

V13 18BR/LG

REAR WIPER MOTOR CONTROL

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

REMOTE KEYLESS ENTRY MODULE - BLACK 26 WAY

CAV

CIRCUIT

FUNCTION

1

L4 16VT/WT (EXCEPT HEADLAMP
LEVELING)

DIMMER SWITCH LOW BEAM OUTPUT

1

L63 18DG/RD (HEADLAMP LEVELING)

LEFT REAR TURN SIGNAL

2

L7 20BK/YL (EXCEPT HEADLAMP LEV-
ELING)

HEADLAMP SWITCH OUTPUT

2

L62 18BR/RD (HEADLAMP LEVELING)

RIGHT REAR TURN SIGNAL

3

F35 18RD

FUSED B(+)

4

P35 18OR/VT (PT27)

DOOR LOCK RELAY OUTPUT

4

P35 18OR/BK (PT44)

DOOR LOCK RELAY OUTPUT

5

P34 18PK/BK (PT27)

DRIVER DOOR UNLOCK RELAY OUTPUT

5

P34 18DB (PT44)

DRIVER DOOR UNLOCK RELAY OUTPUT

6

P36 18PK/VT (PT27)

DOOR UNLOCK RELAY OUTPUT

6

P36 18PK/BK (PT44)

DOOR UNLOCK RELAY OUTPUT

7

M9 20DB/OR

PASSENGER DOOR AJAR/RKE SENSE

8

Z1 18BK

GROUND

9

M1 18PK

FUSED B(+)

10

P97 20WT/DG (LHD)

LEFT DOOR SWITCH MUX

10

P96 20DG (RHD)

RIGHT DOOR SWITCH MUX

11

P96 20DG

RIGHT DOOR SWITCH MUX

11

P97 20WT/DG (RHD)

LEFT DOOR SWITCH MUX

12

Z2 20BK/LG

GROUND

13

G38 20GY

LEFT VISOR LAMP/UGDO GROUND SENSE

14

Q33 20BR/LB

DECKLID/LIFTGATE RELEASE SWITCH SENSE

15

X5 20LB/RD (EXPORT)

SIREN CONTROL

16

Q2 16LG/BK

DECKLID/LIFTGATE RELEASE RELAY OUTPUT

17

G69 20BK/OR (ALARM)

VTSS INDICATOR DRIVER

18

X3 20BK/RD (ALARM)

HORN RELAY CONTROL

19

D25 20VT/YL

PCI BUS

20

G120 20WT/LB (EXPORT/PT44)

INTRUSION SENSOR SIGNAL

21

-

-

22

G5 20DB/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

23

G70 20BR/TN (EXPORT)

HOOD AJAR SWITCH SENSE

24

G78 20TN/BK (PT27)

DECKLID AJAR SWITCH SENSE

24

G78 20TN/BK (PT44)

LIFTGATE AJAR SWITCH SENSE

25

G75 20TN (LHD PT44)

LEFT FRONT DOOR AJAR SWITCH SENSE

25

G75 20TN/DB (PT27)

LEFT FRONT DOOR AJAR SWITCH SENSE

25

G74 20TN/RD (RHD PT44)

RIGHT FRONT DOOR AJAR SWITCH SENSE

26

-

-

8W - 80 - 102

8W-80 CONNECTOR PIN-OUTS

PT

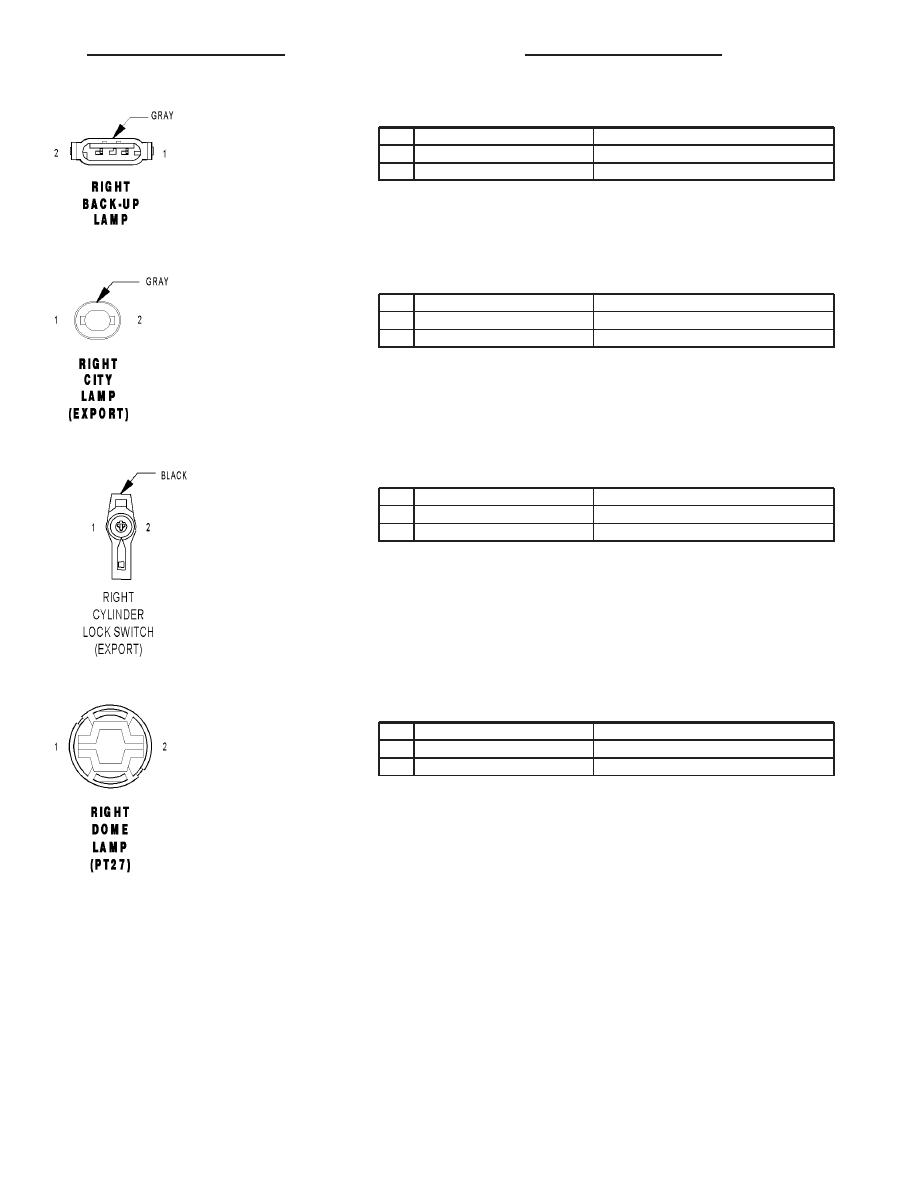

RIGHT BACK-UP LAMP - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

L1 20VT/BK

BACK-UP LAMP SWITCH OUTPUT

2

Z1 20BK

GROUND

RIGHT CITY LAMP (EXPORT) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 18BR

GROUND

2

L7 18BK

HEADLAMP SWITCH OUTPUT

RIGHT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 18LG

RIGHT DOOR SWITCH MUX

2

Z1 20BK

GROUND

RIGHT DOME LAMP (PT27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

M1 20PK

FUSED B(+)

2

M2 20YL

COURTESY LAMPS DRIVER

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103
