Chrysler PT Cruiser. Manual - part 654

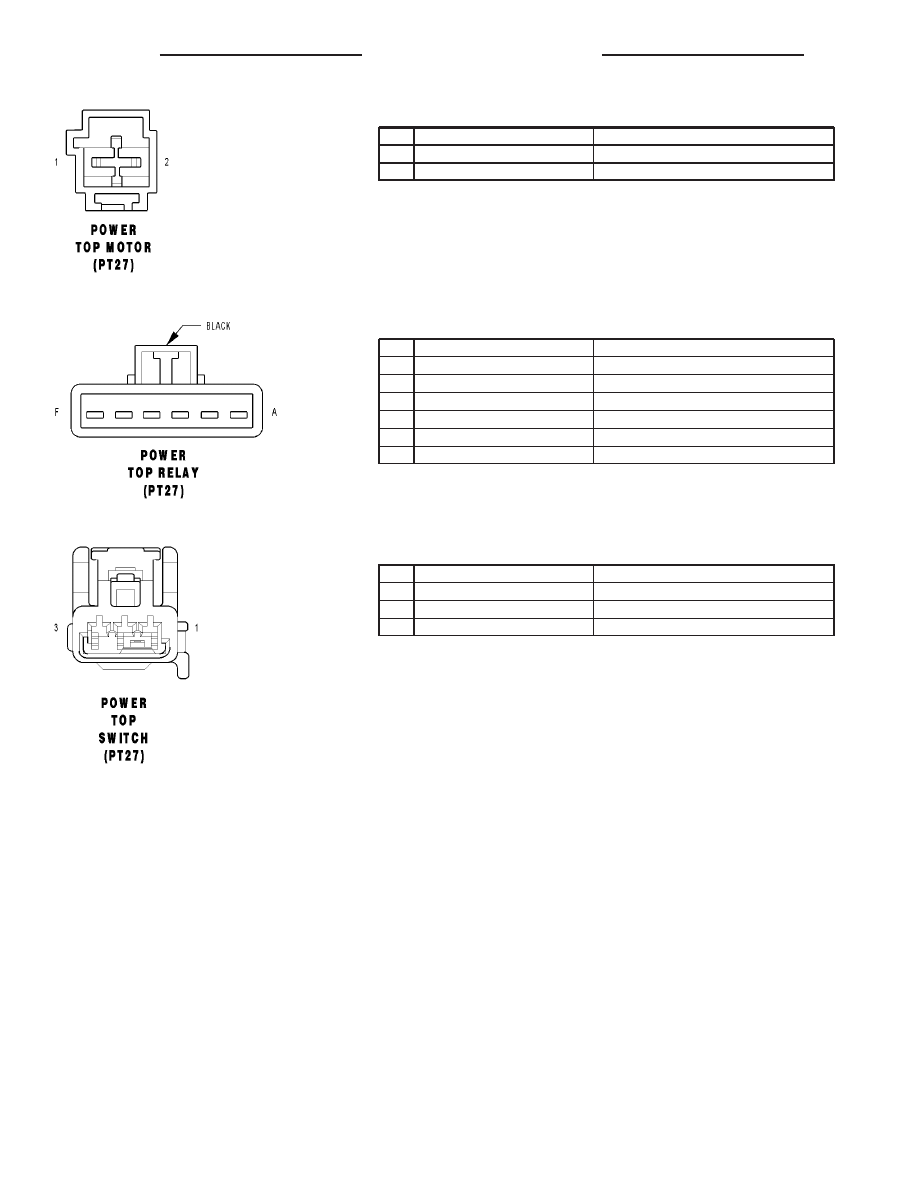

POWER TOP MOTOR (PT27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P3 12YL

TOP UP RELAY OUTPUT

2

P4 12 RD

TOP DOWN RELAY OUTPUT

POWER TOP RELAY (PT27) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

A

P6 20RD/WT

TOP UP RELAY CONTROL

B

P3 12YL

TOP UP RELAY OUTPUT

C

A25 12DB

FUSED B(+)

D

Z253 12BK/DB

GROUND

E

P4 12RD

TOP DOWN RELAY OUTPUT

F

P5 20YL/BK

TOP DOWN RELAY CONTROL

POWER TOP SWITCH (PT27) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z2 20BK/LG

GROUND

3

Q31 20OR/DB

POWER TOP SWITCH MUX

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

PT

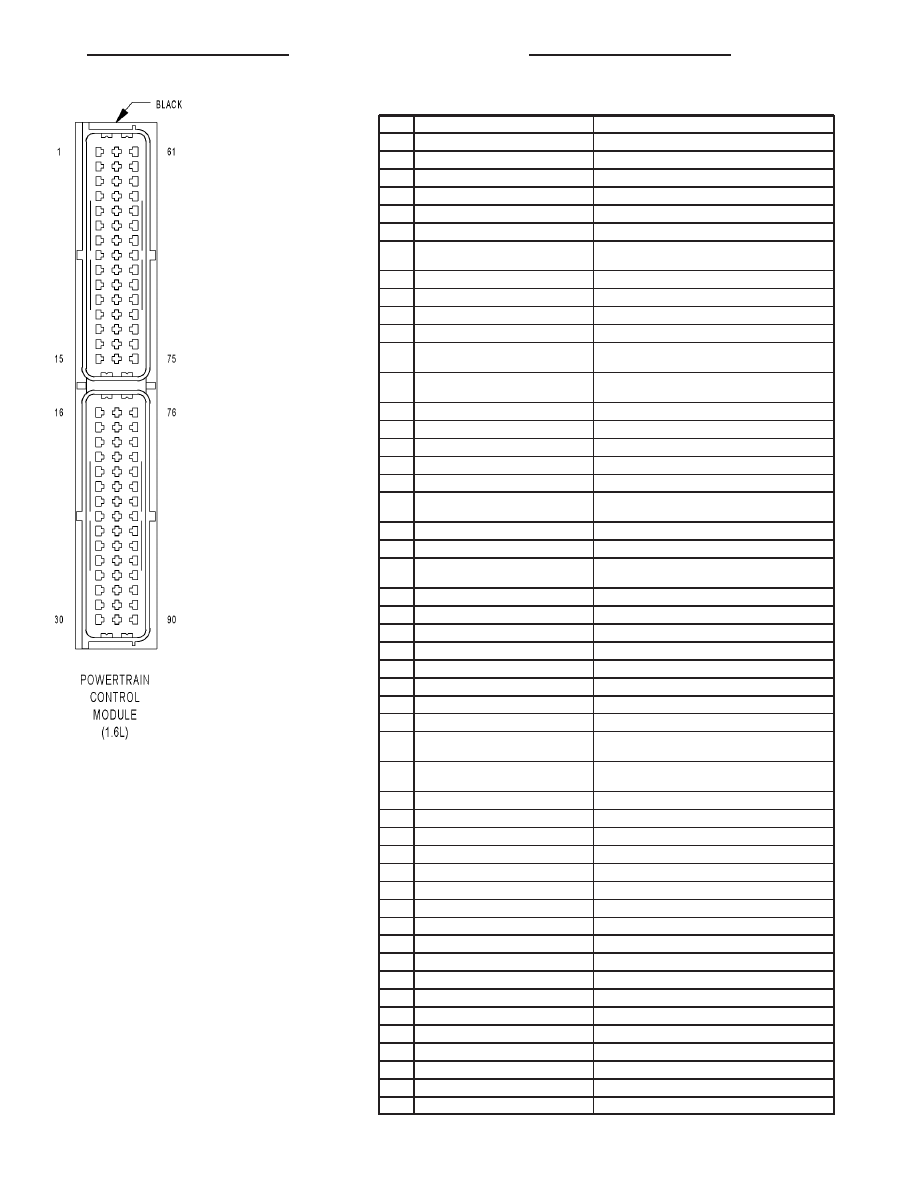

POWERTRAIN CONTROL MODULE (1.6L) - BLACK 90 WAY

CAV

CIRCUIT

FUNCTION

1

A14 18GY/WT

FUSED B(+)

2

-

-

3

-

-

4

-

-

5

C28 20DB/OR

A/C COMPRESSOR CLUTCH RELAY CONTROL

6

D25 20VT/YL

PCI BUS

7

K81 20DB/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIG-
NAL

8

C22 18BR/WT

A/C HIGH PRESSURE SIGNAL

9

K921 20RD

INLET AIR TEMPERATURE SENSOR GROUND

10

N907 20BR/OR

VEHICLE SPEED SENSOR GROUND

11

K901 20DB/VT

MANIFOLD ABSOLUTE PRESSURE SENSOR GROUND

12

F858 20DG/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5
VOLT SUPPLY

13

F859 20DG/PK

ACCELERATOR PEDAL POSITION SENSOR NO. 2 5
VOLT SUPPLY

14

F855 18OR/PK

THROTTLE POSITION SENSOR 5 VOLT SUPPLY

15

-

-

16

K1 20DG/RD

MANIFOLD ABSOLUTE PRESSURE SENSOR SIGNAL

17

K2 20TN/BK

ENGINE COOLANT TEMPERATURE SENSOR SIGNAL

18

K41 20BK/DG

OXYGEN SENSOR 1/1 SIGNAL

19

K167 20BR/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1
GROUND

20

K42 20DB/LG

KNOCK SENSOR SIGNAL

21

K24 20GY/BK

CRANKSHAFT POSITION SENSOR SIGNAL

22

K981 20BR/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2
GROUND

23

K922 20DB/OR

THROTTLE POSITION SENSOR GROUND

24

K902 20BR/DG

OXYGEN SENSOR 1/1 GROUND

25

K924 20BR/WT

CRANKSHAFT POSITION SENSOR GROUND

26

K45 20BK/VT

KNOCK SENSOR GROUND

27

-

-

28

Z12 18BK/TN

GROUND

29

Z12 18BK/TN

GROUND

30

K17 18DB/TN

IGNITION COIL NO. 2 DRIVER

31

V50 20VT/OR

ELECTRONIC THROTTLE CONTROL POSITIVE MOTOR
CONTROL

32

V51 20WT

ELECTRONIC THROTTLE CONTROL NEGATIVE MOTOR
CONTROL

33

K4 20BK/LB

ENGINE COOLANT TEMPERATURE SENSOR GROUND

34

K51 20DB/YL

AUTOMATIC SHUT DOWN RELAY CONTROL

35

K90 20TN

STARTER MOTOR RELAY CONTROL

36

C24 20YL/RD

LOW SPEED RADIATOR FAN RELAY CONTROL

37

-

-

38

-

-

39

K10 20DB/OR

STEERING PRESSURE SWITCH SIGNAL

40

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

41

D20 20LG

SCI RECEIVE

42

K944 20BR/GY

CAMSHAFT POSITION SENSOR GROUND

43

F854 20GY/PK

CAMSHAFT POSITION SENSOR 5 VOLT SUPPLY

44

K7 20OR

CRANKSHAFT POSITION SENSOR 5 VOLT SUPPLY

45

F857 20OR/PK

VEHICLE SPEED SENSOR 5V SUPPLY

46

K22 20OR/DB

THROTTLE POSITION SENSOR SIGNAL NO. 1

47

K141 20TN/WT

OXYGEN SENSOR 1/2 SIGNAL

48

-

-

49

K44 20TN/YL

CAMSHAFT POSITION SENSOR SIGNAL

50

G6 20GY

ENGINE OIL PRESSURE SWITCH SIGNAL

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

POWERTRAIN CONTROL MODULE (1.6L) - BLACK 90 WAY

CAV

CIRCUIT

FUNCTION

51

-

-

52

-

-

53

K904 20DB/DG

OXYGEN SENSOR 1/2 GROUND

54

K11 18WT/DB

FUEL INJECTOR NO. 1 DRIVER

55

K52 20PK/BK

EVAP/PURGE SOLENOID CONTROL

56

-

-

57

-

-

58

-

-

59

Z12 18BK/TN

GROUND

60

K19 18BK/GY

IGNITION COIL NO. 1 DRIVER

61

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

62

-

-

63

-

-

64

-

-

65

C27 20DB/PK

HIGH SPEED RADIATOR FAN RELAY CONTROL

66

K31 20BR

FUEL PUMP RELAY CONTROL

67

-

-

68

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

69

K119 20LG/BK

CLUTCH UPSTOP SWITCH SIGNAL

70

T141 20YL/RD

CLUTCH INTERLOCK SWITCH SIGNAL

71

K29 20WT/PK

BRAKE LAMP SWITCH SIGNAL

72

K21 20BK/RD

INLET AIR TEMPERATURE SENSOR SIGNAL

73

D21 20PK

SCI TRANSMIT

74

K80 20BK/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIG-
NAL

75

K6 18VT/WT

MANIFOLD ABSOLUTE PRESSURE SENSOR 5V SUP-
PLY

76

-

-

77

K122 20DB/GY

THROTTLE POSITION SENSOR SIGNAL NO. 2

78

-

-

79

G7 20WT/OR

VEHICLE SPEED SENSOR SIGNAL

80

-

-

81

K79 18OR/RD

OXYGEN SENSOR 1/1 CONTROL

82

K12 18TN

FUEL INJECTOR NO. 2 DRIVER

83

K13 18YL/WT

FUEL INJECTOR NO. 3 DRIVER

84

K14 18LB/BR

FUEL INJECTOR NO. 4 DRIVER

85

K199 18BR/VT

OXYGEN SENSOR 1/2 CONTROL

86

-

-

87

-

-

88

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

89

K20 18DG

GENERATOR FIELD CONTROL

90

Z12 18BK/TN

GROUND

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

PT

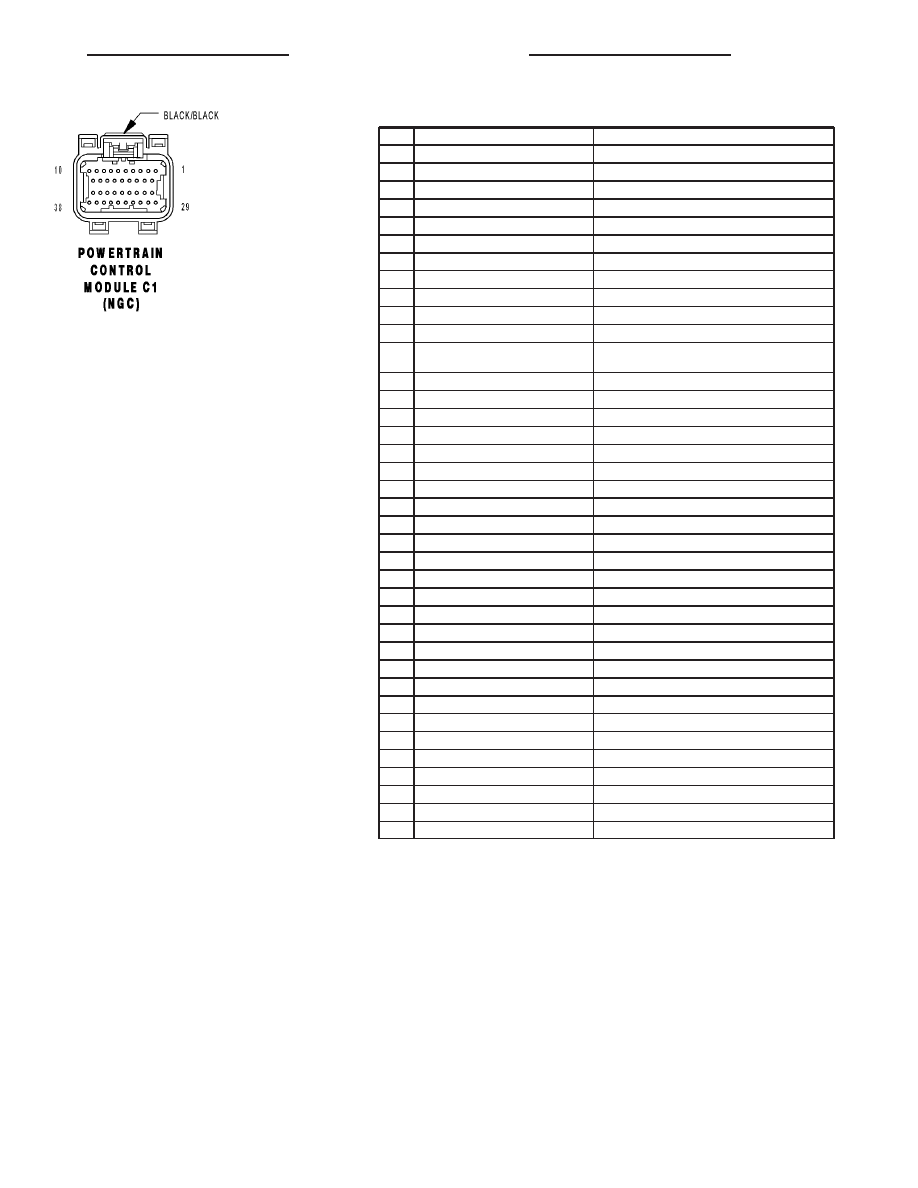

POWERTRAIN CONTROL MODULE C1 (NGC) - BLACK/BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

Z12 16BK/TN

GROUND

10

-

-

11

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F11 20RD/WT (EATX)

FUSED IGNITION SWITCH OUTPUT (UNLOCK-RUN-
START)

13

G7 20WT/OR (MTX)

VEHICLE SPEED SIGNAL

14

G9 20GY/BK

RED BRAKE WARNING INDICATOR DRIVER

15

K55 18LB (2.4L TURBO)

TIP SOL CONTROL

16

-

-

17

K150 18DB/YL (2.4L TURBO)

SURGE SOL CONTROL

18

Z12 16BK/TN

GROUND

19

-

-

20

G6 20GY

OIL PRESSURE SIGNAL

21

-

-

22

K145 20BR/OR

AAT SIGNAL

23

K153 20DB/LG (2.4L TURBO)

TIP SIGNAL

24

-

-

25

D20 20LG

SCI RECEIVE

26

D6 20PK/LB (EATX)

SCI RECEIVE (TCM)

27

K6 20VT/WT (2.4L TURBO)

5 VOLT SUPPLY

28

K137 18DB/GY (2.4L TURBO)

WASTEGATE SOL CONTROL

29

A14 18RD/WT

FUSED B(+)

30

A41 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

-

-

32

-

-

33

-

-

34

-

-

35

-

-

36

D21 20PK

SCI TRANSMIT

37

D15 20WT/DG (EATX)

SCI TRANSMIT (TCM)

38

D25 18VT/YL

PCI BUS

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95
