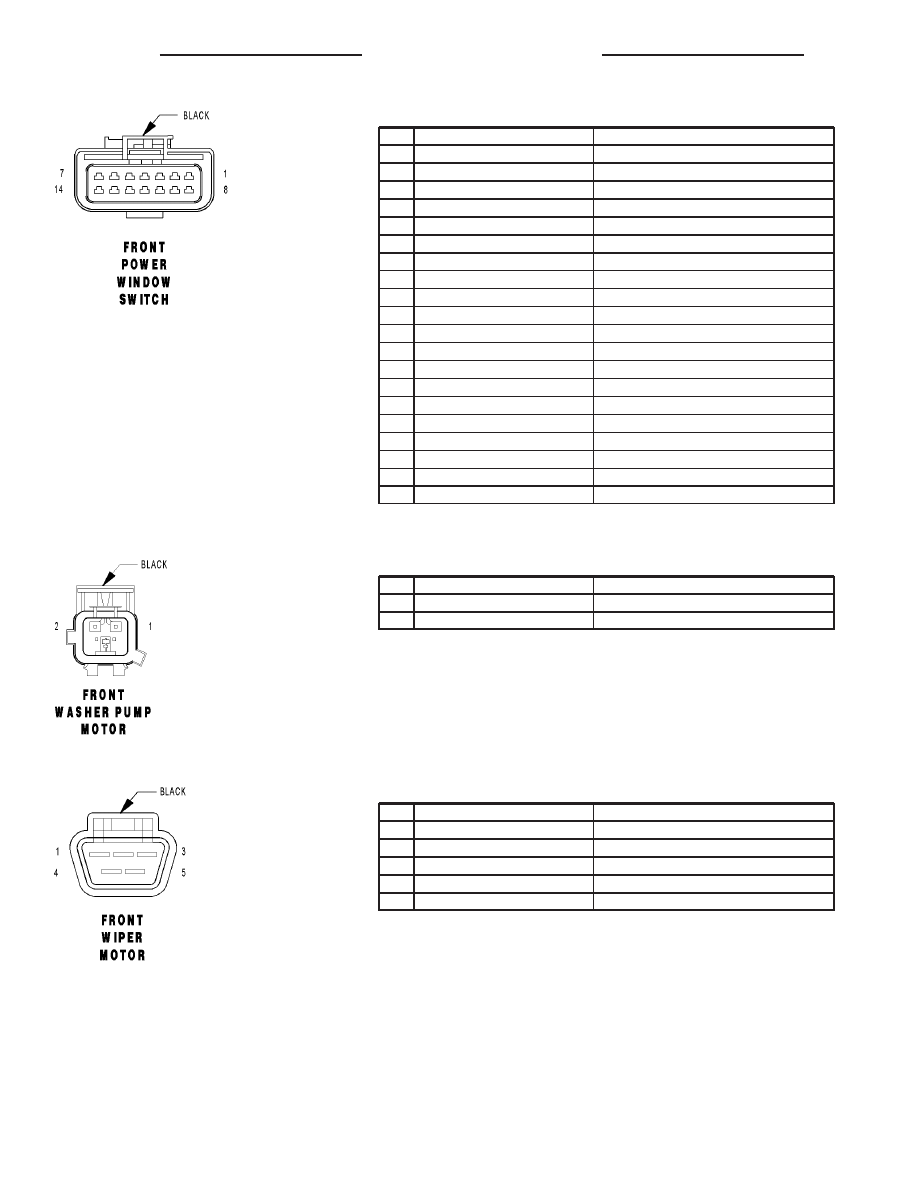

FRONT POWER WINDOW SWITCH - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q18 14GY/BK (PT44)

MASTER RIGHT REAR WINDOW DRIVER (UP)

2

Q28 14DG/WT (PT44)

MASTER RIGHT REAR WINDOW DRIVER (DOWN)

3

Q336 20OR/GY (PT27)

PASSENGER FRONT WINDOW SWITCH MUX

3

Q22 14VT/WT (PT44)

RIGHT FRONT WINDOW DRIVER (DOWN)

4

Q335 20OR/LG (PT27)

DRIVER FRONT WINDOW SWITCH MUX

4

Z1 14BK (PT44)

GROUND

5

Q325 20OR/LB (PT27)

DRIVER REAR WINDOW SWITCH MUX

5

Q1 14YL (PT44)

WINDOW SWITCH SUPPLY

6

E2 20OR (PT44)

PANEL LAMPS DRIVER

7

Q12 14BR/LB (PT44)

RIGHT FRONT WINDOW DRIVER (UP)

8

Q17 14DB/WT (PT44)

MASTER LEFT REAR WINDOW DRIVER (UP)

9

Q27 14RD/BK (PT44)

MASTER LEFT REAR WINDOW DRIVER (DOWN)

10

Q326 20OR/BR (PT27)

PASSENGER REAR WINDOW SWITCH MUX

11

-

-

12

Z2 20BK/LG (PT27)

GROUND

12

Z2 20BK/LG (PT27)

GROUND

12

F21 14TN (PT44)

FUSED IGNITION SWITCH OUTPUT (RUN)

13

E2 18OR (PT27)

PANEL LAMPS DRIVER

13

Q21 14WT (PT44)

LEFT FRONT WINDOW DRIVER (DOWN)

14

Q11 14LB (PT44)

LEFT FRONT WINDOW DRIVER (UP)

FRONT WASHER PUMP MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

V20 18BK/WT

REAR WASHER MOTOR CONTROL

2

V10 18BR

WASHER SWITCH SENSE

FRONT WIPER MOTOR - BLACK 5 WAY

CAV

CIRCUIT

FUNCTION

1

V5 16DG

WIPER SWITCH MODE SENSE

2

F88 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

3

V4 16RD/YL

WIPER SWITCH HIGH SPEED OUTPUT

4

Z1 16BK

GROUND

5

V3 16BR/WT

WIPER SWITCH LOW SPEED OUTPUT

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

PT

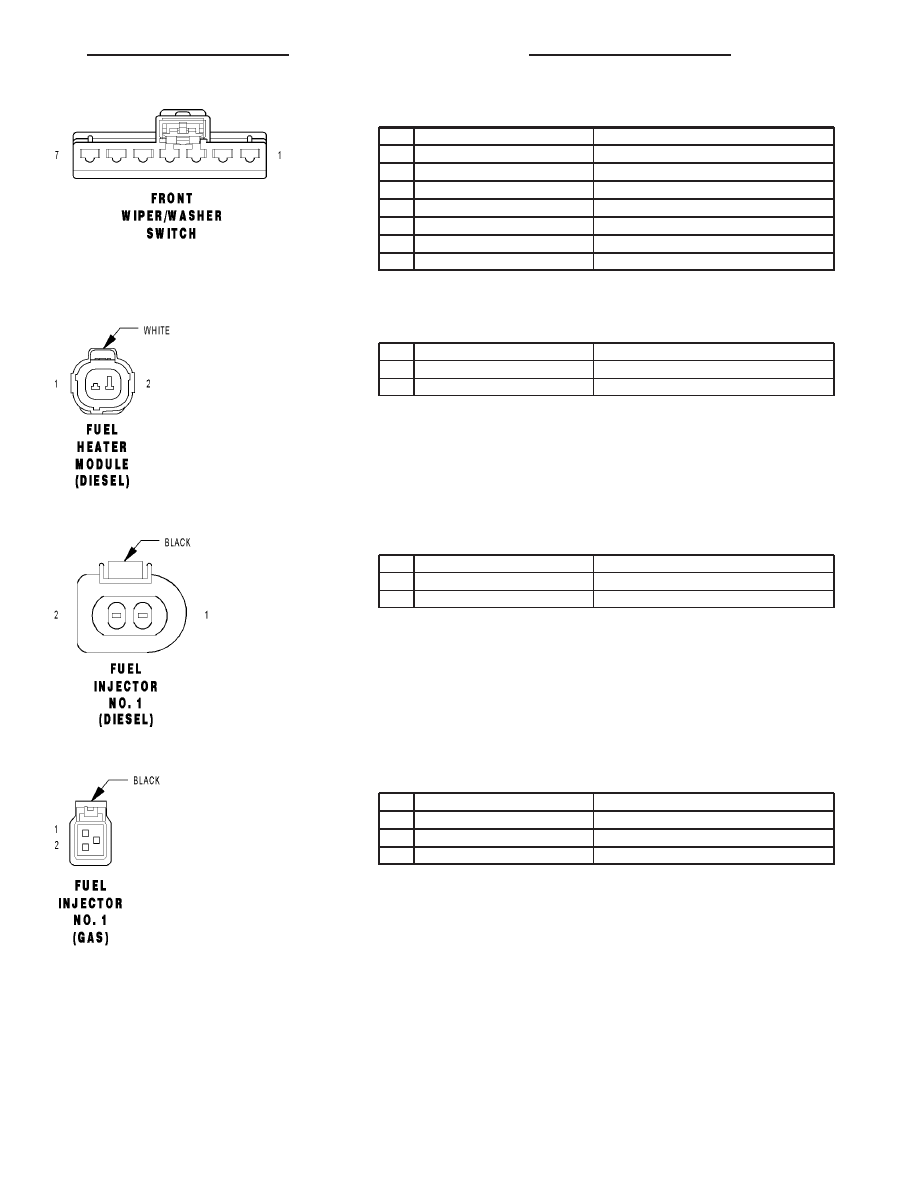

FRONT WIPER/WASHER SWITCH - 7 WAY

CAV

CIRCUIT

FUNCTION

1

V5 18DG

WIPER SWITCH MODE SENSE

2

Z1 18BK

GROUND

3

V10 18BR

WASHER SWITCH SENSE

4

F88 16DB

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

5

V4 16RD/YL

WIPER SWITCH HIGH SPEED OUTPUT

6

V3 16BR/WT

WIPER SWITCH LOW SPEED OUTPUT

7

-

-

FUEL HEATER MODULE (DIESEL) - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

A93 14RD/BK

FUEL HEATER RELAY OUTPUT

2

-

-

FUEL INJECTOR NO. 1 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 12BK/LB

FUEL INJECTOR NO. 1 CONTROL

2

K63 12BK

COMMON INJECTOR DRIVER

FUEL INJECTOR NO. 1 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K11 18WT/DB (1.6L)

FUEL INJECTOR NO. 1 DRIVER

1

K11 18WT/DB (EXCEPT 1.6L)

INJECTOR CONTROL NO. 1

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

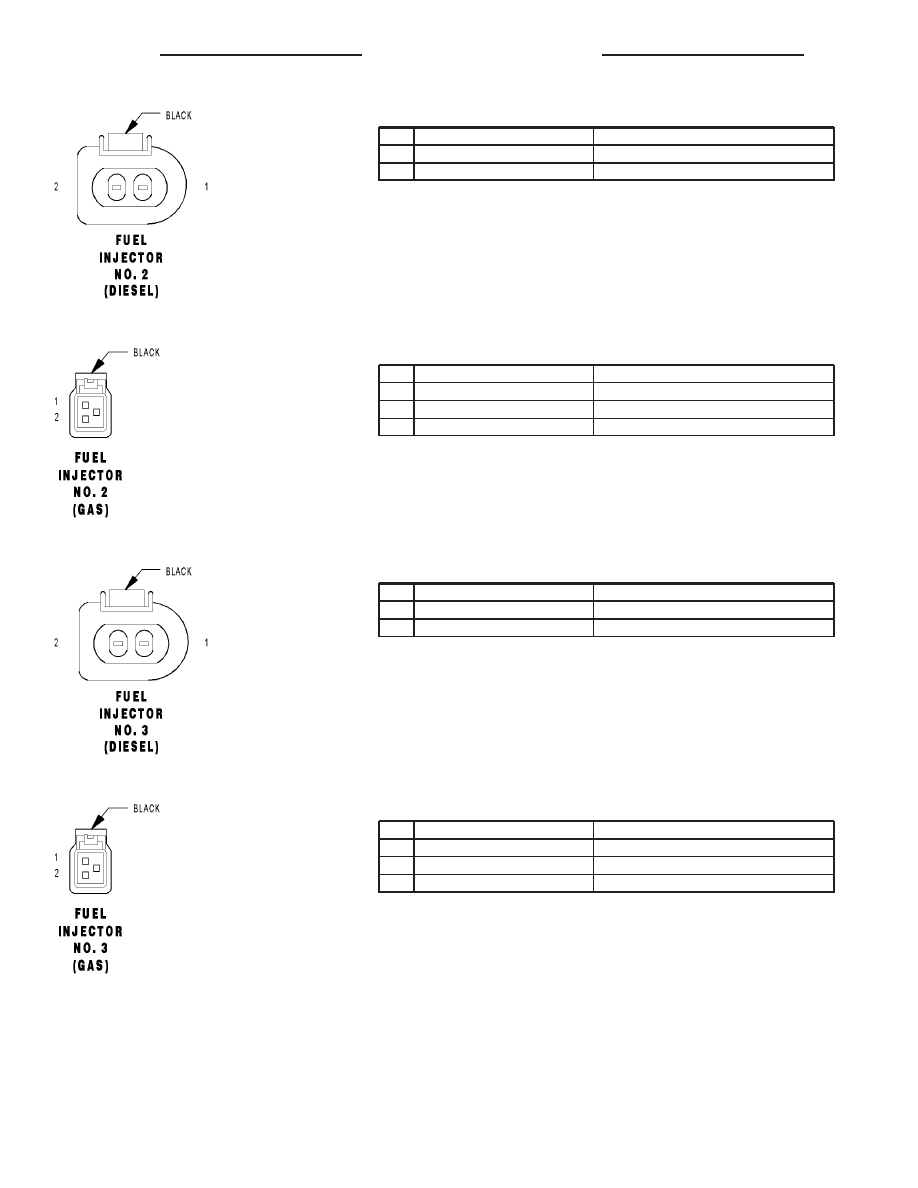

FUEL INJECTOR NO. 2 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 12BK/VT

FUEL INJECTOR NO. 2 CONTROL

2

K63 12LB

COMMON INJECTOR DRIVER

FUEL INJECTOR NO. 2 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K12 18TN (1.6L)

FUEL INJECTOR NO. 2 DRIVER

1

K12 18TN (EXCEPT 1.6L)

INJECTOR CONTROL NO. 2

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL INJECTOR NO. 3 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 12BK/RD

FUEL INJECTOR NO. 3 CONTROL

2

K63 12LB

COMMON INJECTOR DRIVER

FUEL INJECTOR NO. 3 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K13 18YL/WT (1.6L)

FUEL INJECTOR NO. 3 DRIVER

1

K13 18YL/WT (EXCEPT 1.6L)

INJECTOR CONTROL NO. 3

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

PT

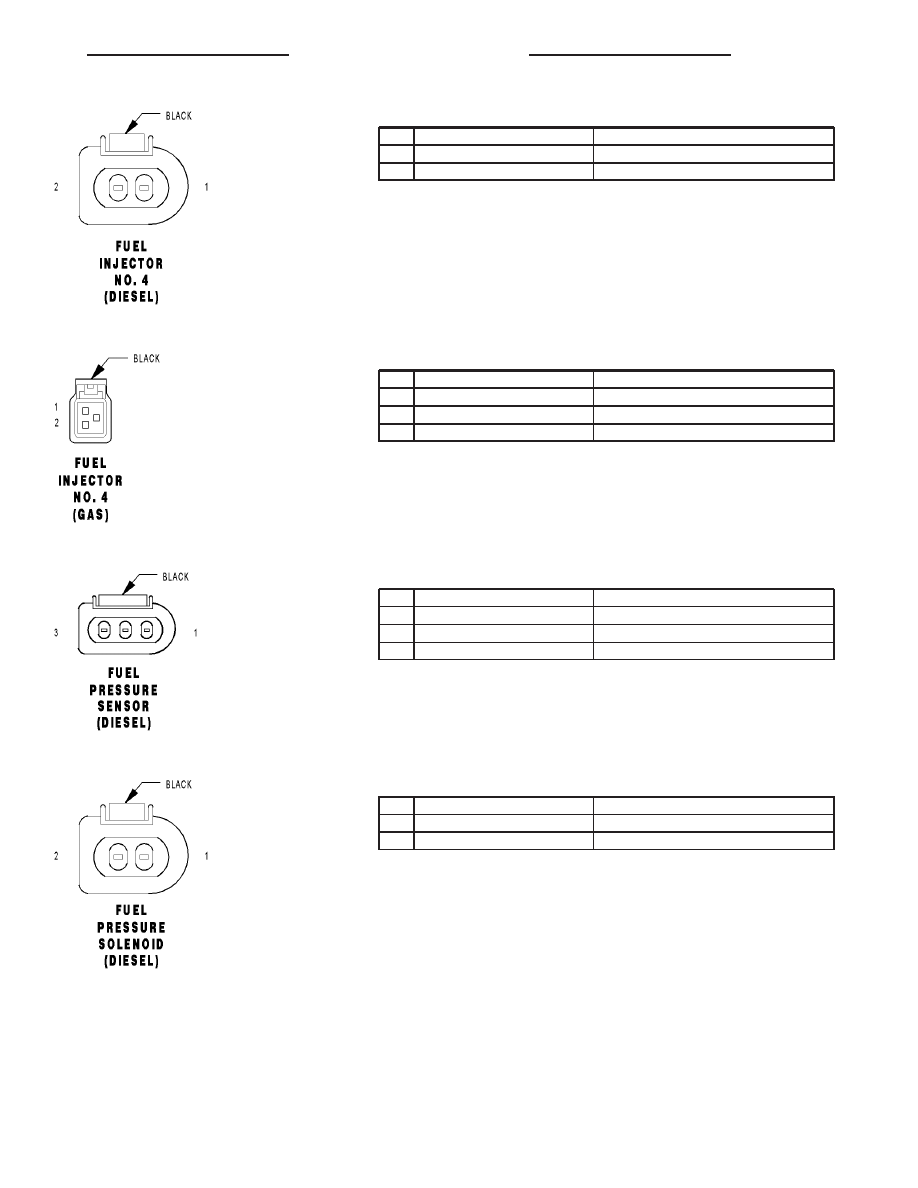

FUEL INJECTOR NO. 4 (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 12BK/YL

FUEL INJECTOR NO. 4 CONTROL

2

K63 12BK

COMMON INJECTOR DRIVER

FUEL INJECTOR NO. 4 (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K14 18LB/BR (1.6L)

FUEL INJECTOR NO. 4 DRIVER

1

K14 18LB/BR (EXCEPT 1.6L)

INJECTOR CONTROL NO. 4

2

A142 18DG/OR

AUTOMATIC SHUT DOWN RELAY OUTPUT

FUEL PRESSURE SENSOR (DIESEL) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

N920 20BR/GY

FUEL PRESSURE SENSOR GROUND

2

N20 20LG/VT

FUEL PRESSURE SENSOR SIGNAL

3

Y99 20RD/LB

FUEL PRESSURE SENSOR 5 VOLT SUPPLY

FUEL PRESSURE SOLENOID (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K46 20BK/WT

FUEL PRESSURE SOLENOID CONTROL

2

A142 20RD/LG

AUTOMATIC SHUT DOWN RELAY OUTPUT

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67
