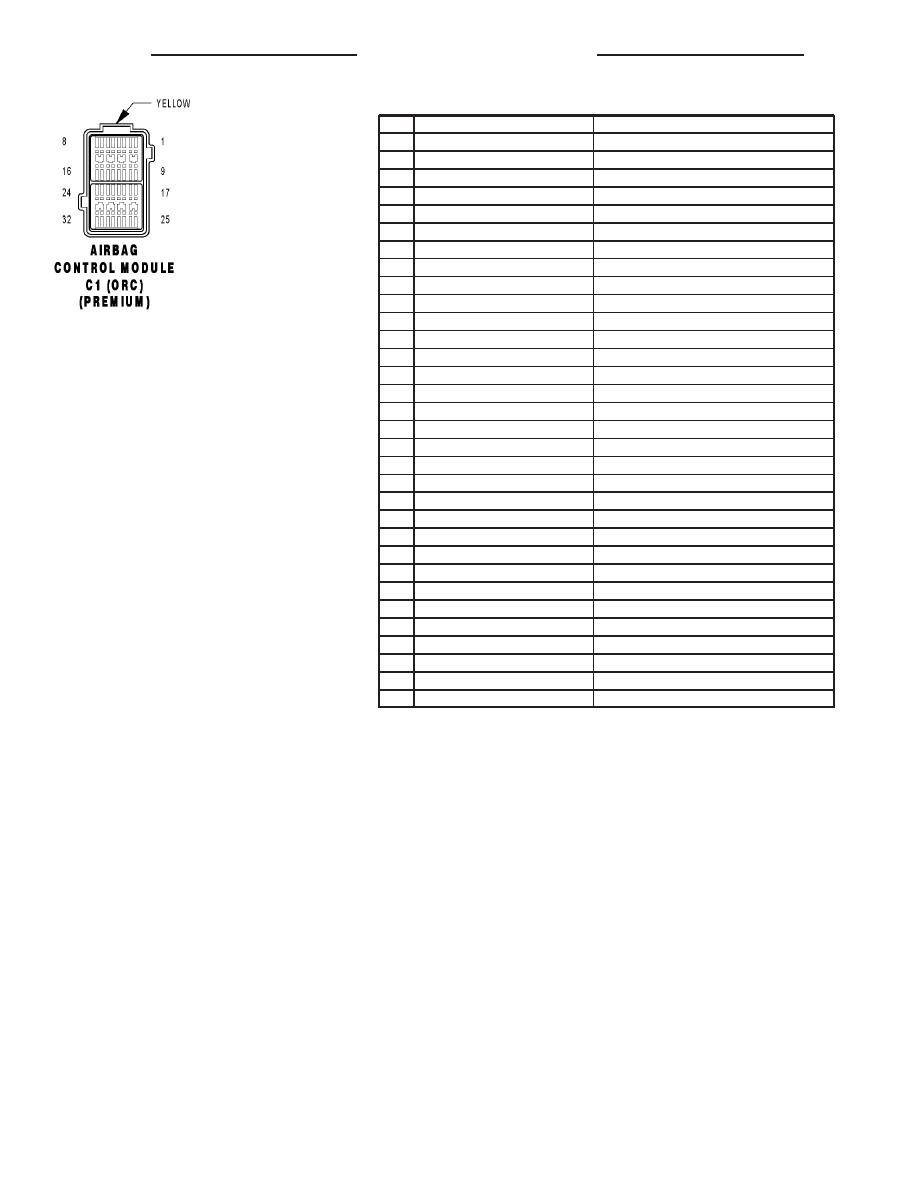

AIRBAG CONTROL MODULE C1 (ORC) (PREMIUM) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

3

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

4

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

R131 20LG/YL

LEFT SIDE IMPACT SENSOR 1 SIGNAL

16

R134 20LB/BR

RIGHT SIDE IMPACT SENSOR 1 GROUND

17

-

-

18

-

-

19

R133 20LB/DG

LEFT SIDE IMPACT SENSOR 1 GROUND

20

-

-

21

-

-

22

-

-

23

-

-

24

R132 20LG/VT

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

25

R33 20LG/WT

LEFT SEAT SQUIB 1 LINE 2

26

R31 20LG/OR

LEFT SEAT SQUIB 1 LINE 1

27

R32 20LB/OR

RIGHT SEAT SQUIB 1 LINE 1

28

R34 20LB/WT

RIGHT SEAT SQUIB 1 LINE 2

29

-

-

30

-

-

31

-

-

32

-

-

8W - 80 - 8

8W-80 CONNECTOR PIN-OUTS

PT

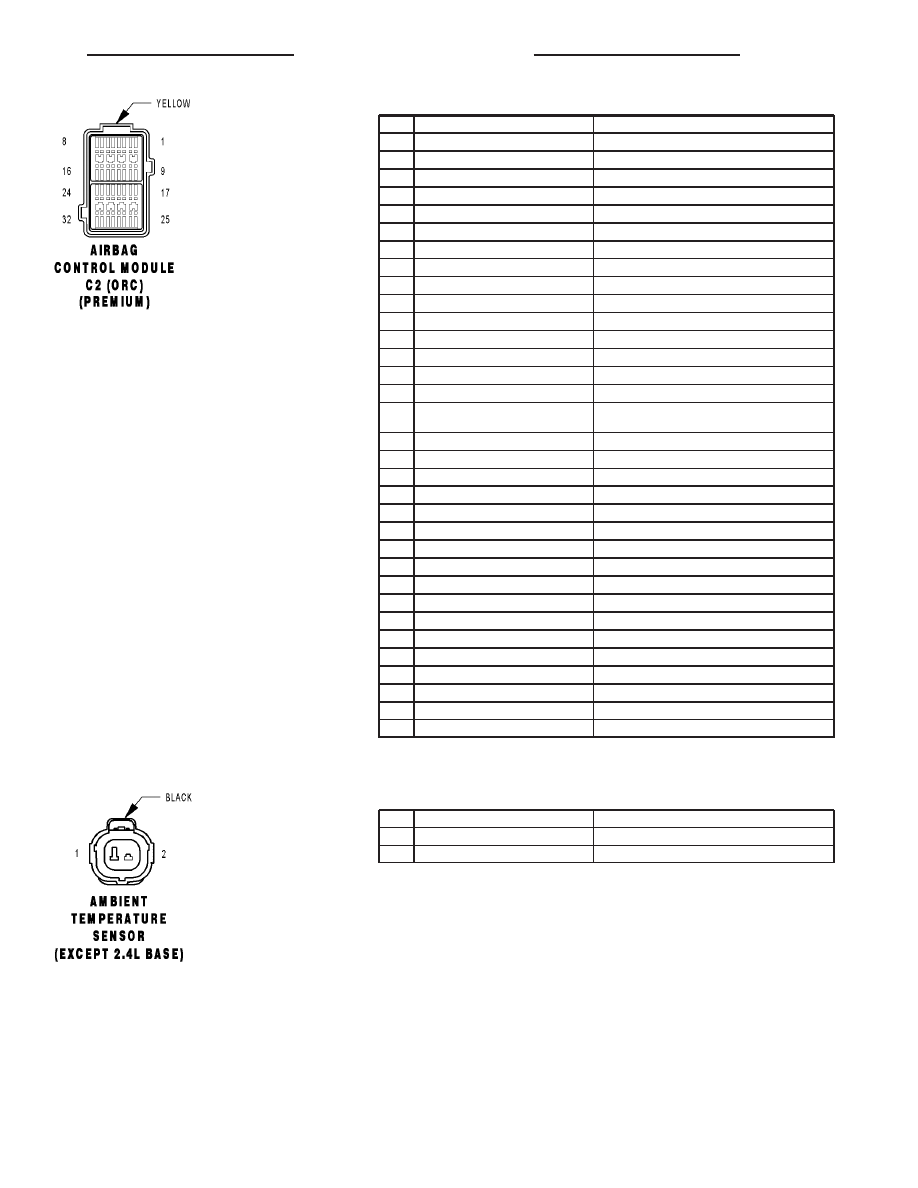

AIRBAG CONTROL MODULE C2 (ORC) (PREMIUM) - YELLOW 32 WAY

CAV

CIRCUIT

FUNCTION

1

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

2

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

3

-

-

4

-

-

5

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

6

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

7

-

-

8

-

-

9

-

-

10

-

-

11

-

-

12

-

-

13

-

-

14

-

-

15

D25 20VT/YL

PCI BUS

16

F15 20DB/WT (EXCEPT EXPORT/EX-
CEPT HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

16

F15 20DG/WT (OTHER)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

Z100 20BK/OR

GROUND

23

-

-

24

F25 20TN/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

-

-

AMBIENT TEMPERATURE SENSOR (EXCEPT 2.4L BASE) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/LG

AMBIENT TEMPERATURE SENSOR SIGNAL

2

G32 20BK/LB

SENSOR GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

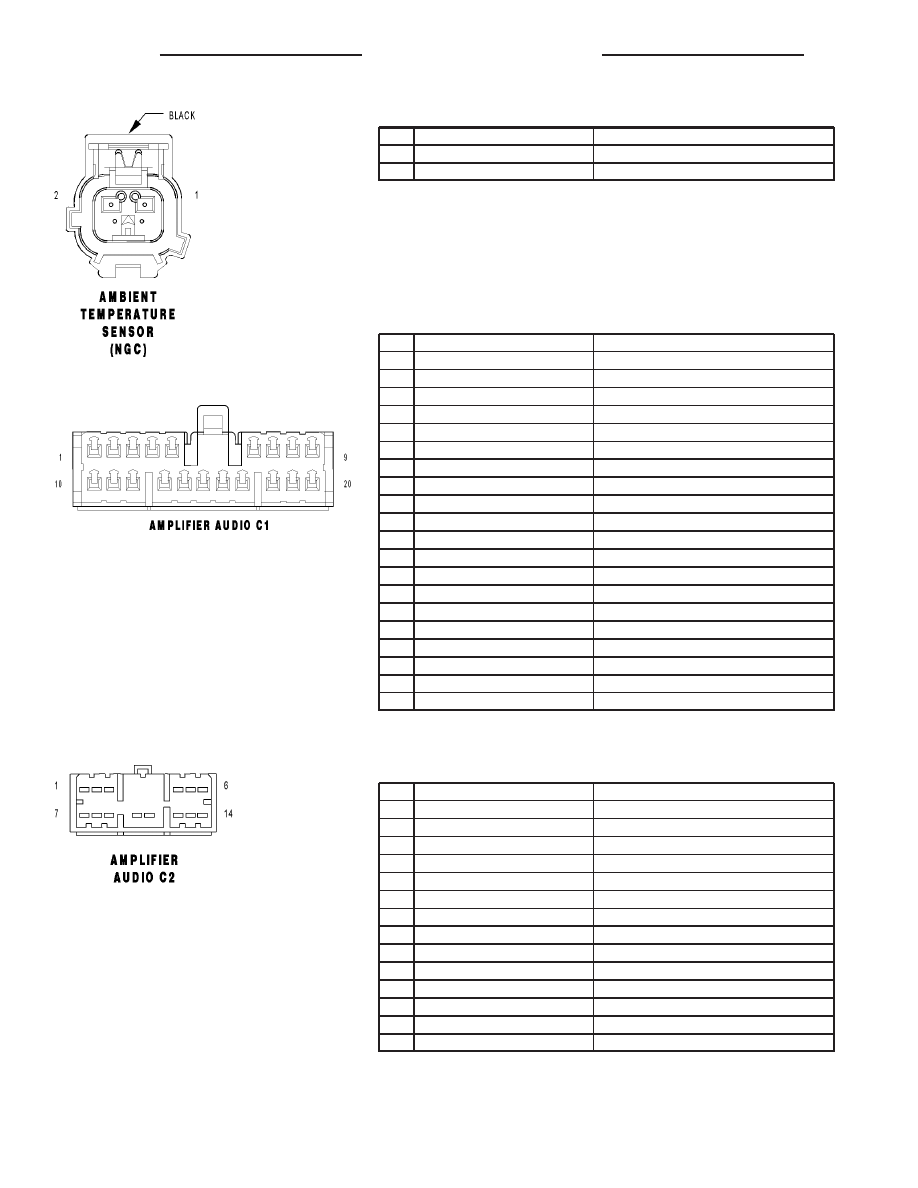

AMBIENT TEMPERATURE SENSOR (NGC) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

K145 20BR/OR

AAT SIGNAL

2

K167 20BR/YL

SENSOR GROUND 2

AMPLIFIER AUDIO C1 - 20 WAY

CAV

CIRCUIT

FUNCTION

1

X209 18GY/OR

LEFT INSTRUMENT PANEL SPEAKER (+)

2

X208 18GY/DG

RIGHT INSTRUMENT PANEL SPEAKER (+)

3

-

4

M11 18PK/LB

FUSED B(+)

5

-

6

D25 20VT/YL

PCI BUS

7

X51 20DG/DB

LEFT REAR SPEAKER (+)

8

X52 20GY/DB

RIGHT REAR SPEAKER (+)

9

Z9 18BK

GROUND

10

X299 18GY/YL

LEFT INSTRUMENT PANEL SPEAKER (-)

11

X298 18GY/LG

RIGHT INSTRUMENT PANEL SPEAKER (-)

12

-

13

M11 18PK/LB

FUSED B(+)

14

-

15

-

16

-

17

F30 16RD

FUSED B(+)

18

X57 20DG/OR

LEFT REAR SPEAKER (-)

19

X58 20GY/OR

RIGHT REAR SPEAKER (-)

20

Z9 18BK

GROUND

AMPLIFIER AUDIO C2 - 14 WAY

CAV

CIRCUIT

FUNCTION

1

X87 18LG/VT

LEFT FRONT DOOR SPEAKER (+)

2

X82 18LB/VT

RIGHT FRONT DOOR SPEAKER (-)

3

X97 18WT/DG

LEFT REAR SPEAKER TWEETER (-)

4

X98 18TN/RD

RIGHT REAR SPEAKER TWEETER (+)

5

X94 18TN/VT

RIGHT REAR SPEAKER SUBWOOFER (+)

6

X93 18WT/RD

LEFT REAR SPEAKER SUBWOOFER (+)

7

X85 18LG/DG

LEFT FRONT DOOR SPEAKER (-)

8

X80 18LB/BK

RIGHT FRONT DOOR SPEAKER (+)

9

X95 18WT/VT

LEFT REAR SPEAKER TWEETER (+)

10

-

-

11

-

-

12

X96 18TN/DG

RIGHT REAR SPEAKER TWEETER (-)

13

X92 18TN/BK

RIGHT REAR SPEAKER SUBWOOFER (-)

14

X91 18WT/BK

LEFT REAR SPEAKER SUBWOOFER (-)

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

PT

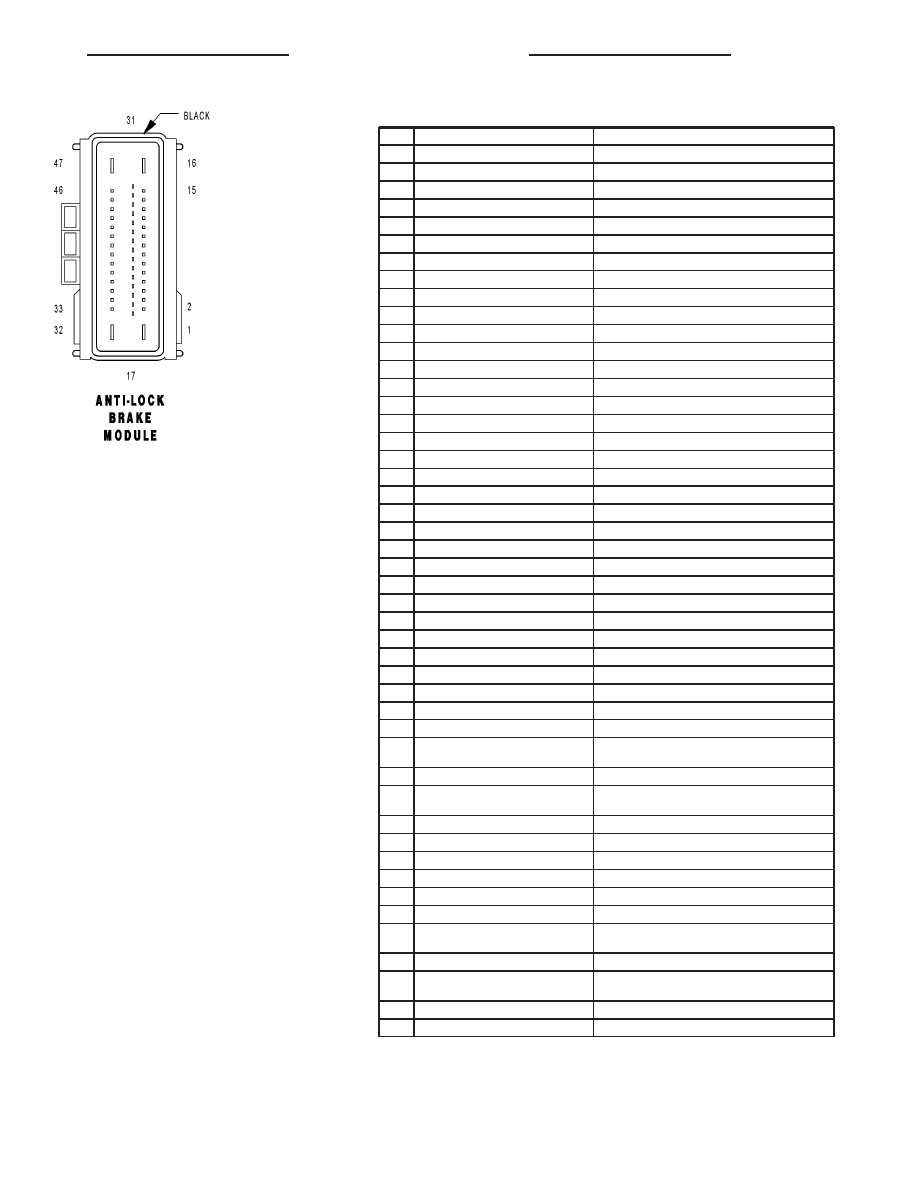

ANTI-LOCK BRAKE MODULE - BLACK 47 WAY

CAV

CIRCUIT

FUNCTION

1

A10 12RD/DG

FUSED B(+) (PUMP)

2

-

-

3

-

-

4

B27 18RD/YL

TRACTION CONTROL SWITCH SENSE

5

-

-

6

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

7

-

-

8

F12 18DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

-

-

10

D223 20WT/VT

NOT USED

11

D25 18VT/YL

PCI BUS

12

-

-

13

-

-

14

-

-

15

-

-

16

Z1 12BK

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

22

-

-

23

-

-

24

-

-

25

-

-

26

-

-

27

-

-

28

-

-

29

-

-

30

-

-

31

-

-

32

A20 12RD/DB

FUSED B(+) (VALVE)

33

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

34

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 VOLT
SUPPLY

35

-

-

36

B4 18LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

37

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

38

-

-

39

-

-

40

-

-

41

-

-

42

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

43

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

44

-

-

45

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 VOLT SUP-
PLY

46

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

47

Z1 12BK

GROUND

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11
