Chrysler PT Cruiser. Manual - part 632

Component

Page

Right Headlamp Leveling Module

(Export) . . . . . . . . . . . . . . . . . . . . . . . 8W-80-106

Right High Beam Headlamp . . . . . . . . . . 8W-80-106
Right Instrument Panel Speaker . . . . . . 8W-80-106
Right License Lamp (Export) . . . . . . . . . 8W-80-106
Right Low Beam Headlamp . . . . . . . . . . 8W-80-107
Right Power Mirror (Except Export) . . . . 8W-80-107
Right Power Mirror (Export) . . . . . . . . . 8W-80-107
Right Rear Door Power Lock Motor . . . . 8W-80-107
Right Rear Fog Lamp (RHD) . . . . . . . . . 8W-80-108
Right Rear Power Window Motor

(PT44) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-108

Right Rear Power Window Switch . . . . . 8W-80-108
Right Rear Speaker (PT27 Base) . . . . . . 8W-80-108
Right Rear Speaker (PT44) . . . . . . . . . . . 8W-80-109
Right Rear Speaker C1 (PT27

Premium) . . . . . . . . . . . . . . . . . . . . . . 8W-80-109

Right Rear Speaker C2 (PT27

Premium) . . . . . . . . . . . . . . . . . . . . . . 8W-80-109

Right Rear Turn Signal Lamp . . . . . . . . 8W-80-109
Right Rear Wheel Speed Sensor . . . . . . . 8W-80-109
Right Seat Airbag Squib (LHD) . . . . . . . 8W-80-110
Right Seat Airbag Squib (RHD) . . . . . . . 8W-80-110
Right Side Impact Sensor 1 . . . . . . . . . . 8W-80-110
Right Tail/Stop Lamp . . . . . . . . . . . . . . . 8W-80-110
Right Turn Signal Indicator . . . . . . . . . . 8W-80-111
Right Visor/Vanity Lamp (Except Base) . 8W-80-111

Component

Page

Satellite Radio Receiver . . . . . . . . . . . . . 8W-80-111
Sentry Key Immobilizer Module . . . . . . . 8W-80-111
Siren (Export) . . . . . . . . . . . . . . . . . . . . . 8W-80-112
Speed Control Servo (2.4L) . . . . . . . . . . . 8W-80-112
Speed Control Switch . . . . . . . . . . . . . . . 8W-80-112
Sunroof Motor . . . . . . . . . . . . . . . . . . . . . 8W-80-112
Surge Solenoid (2.4L Turbo) . . . . . . . . . . 8W-80-113
Swirl Solenoid (Diesel) . . . . . . . . . . . . . . 8W-80-113
Throttle Inlet Pressure Sensor (2.4L

Turbo) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-113

Throttle Inlet Pressure Solenoid (2.4L

Turbo) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-113

Throttle Position Sensor (2.4L) . . . . . . . . 8W-80-114
Traction Control Switch . . . . . . . . . . . . . 8W-80-114
Transmission Range Indicator Illumination

(PRNDL) (Autostick) . . . . . . . . . . . . . . 8W-80-114

Transmission Range Indicator Illumination

(PRNDL) (Except Autostick) . . . . . . . . 8W-80-114

Transmission Range Sensor (2.4L) . . . . . 8W-80-115
Transmission Solenoid/Pressure Switch Assembly

(2.4L) . . . . . . . . . . . . . . . . . . . . . . . . . 8W-80-115

Vehicle Speed Sensor (Diesel) . . . . . . . . . 8W-80-115
Vehicle Speed Sensor (Gas MTX) . . . . . . 8W-80-116
Wastegate Solenoid (2.4L Turbo) . . . . . . . 8W-80-116
Wastegate Solenoid (Diesel) . . . . . . . . . . 8W-80-116

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

PT

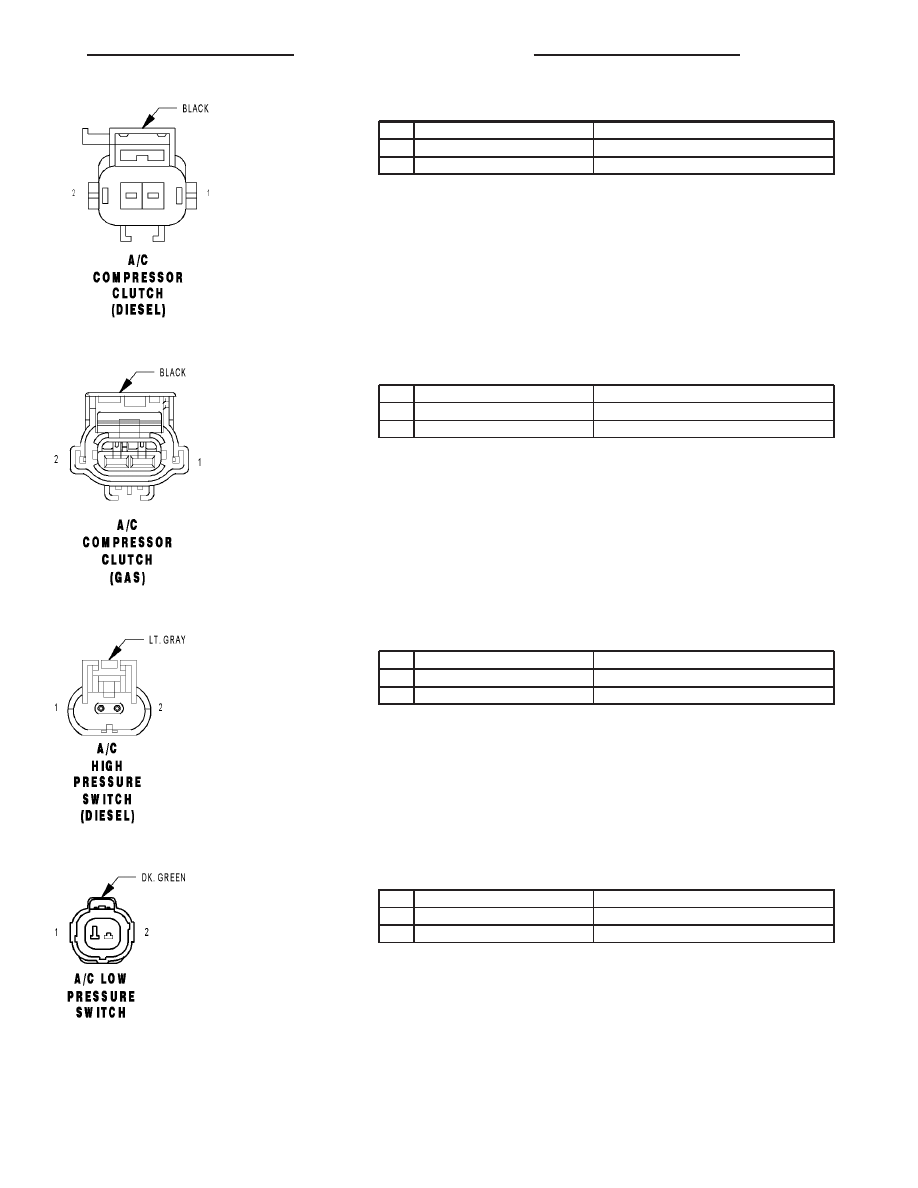

A/C COMPRESSOR CLUTCH (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 20BK

GROUND

A/C COMPRESSOR CLUTCH (GAS) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

C3 20DB/BK

A/C COMPRESSOR CLUTCH RELAY OUTPUT

2

Z1 20BK

GROUND

A/C HIGH PRESSURE SWITCH (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

C22 20VT/YL

A/C HIGH PRESSURE SIGNAL

2

C21 20LB/WT

A/C LOW PRESSURE SIGNAL

A/C LOW PRESSURE SWITCH - DK. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/OR

A/C LOW PRESSURE SIGNAL

2

C20 20BR

A/C REQUEST SIGNAL

PT

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

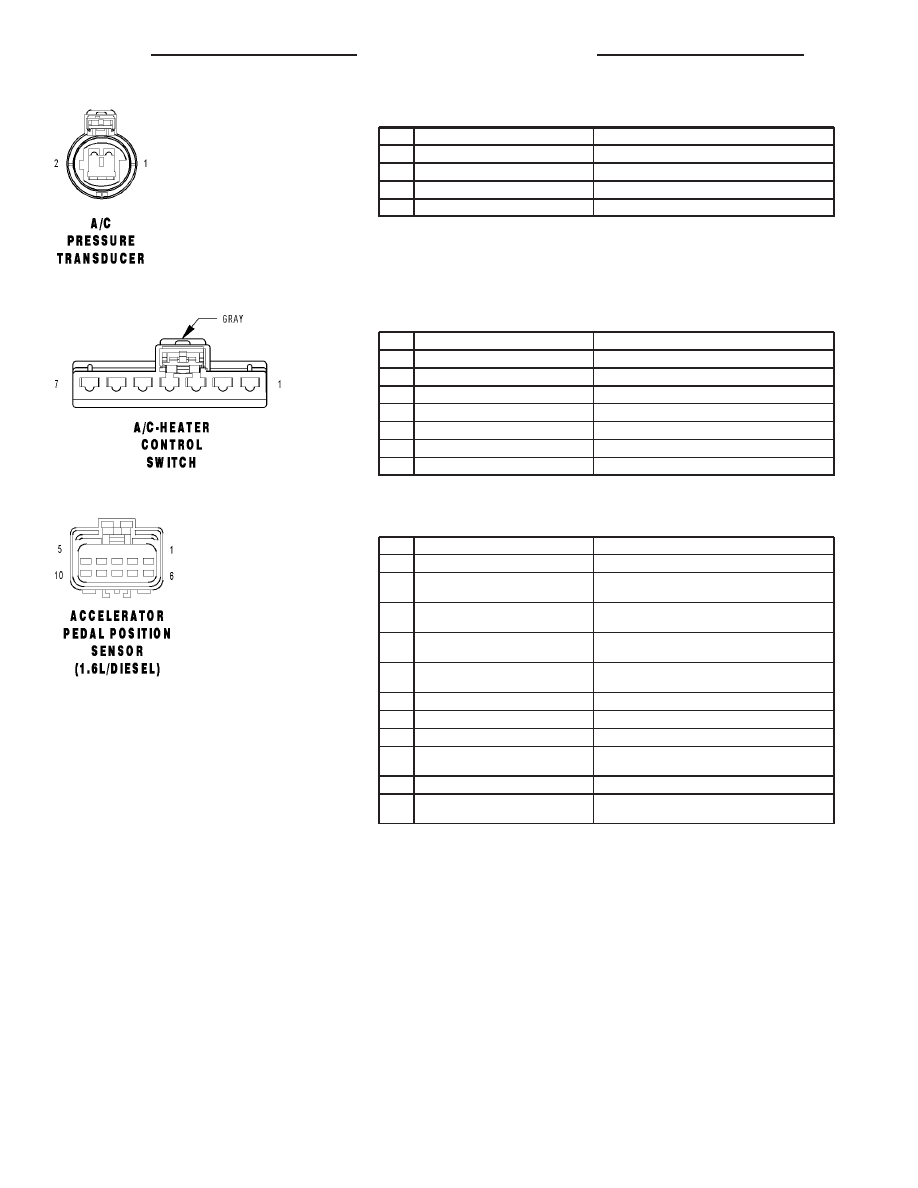

A/C PRESSURE TRANSDUCER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C22 18BR/WT (1.6L)

A/C HIGH PRESSURE SIGNAL

1

C22 20BR/WT (EXCEPT 1.6L)

A/C HIGH PRESSURE SIGNAL

2

C21 20DB/OR (1.6L)

A/C LOW PRESSURE SIGNAL

2

C21 20DB/WT (EXCEPT 1.6L)

A/C LOW PRESSURE SIGNAL

A/C-HEATER CONTROL SWITCH - GRAY 7 WAY

CAV

CIRCUIT

FUNCTION

1

Z8 14BK/VT

GROUND

2

C7 14BK/TN

BLOWER MOTOR HIGH DRIVER

3

C6 18LB

BLOWER MOTOR M2 DRIVER

4

C5 18LG

BLOWER MOTOR M1 DRIVER

5

C4 18TN/BK

BLOWER MOTOR LOW DRIVER

6

C20 20BR

A/C REQUEST SIGNAL

7

E2 20OR

PANEL LAMPS DRIVER

ACCELERATOR PEDAL POSITION SENSOR (1.6L/DIESEL) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

K167 20BR/YL

ACCELERATOR PEDAL POSITION SENSOR NO. 1
GROUND

3

F858 20LG/PK

ACCELERATOR PEDAL POSITION SENSOR NO. 1 5
VOLT SUPPLY

4

K80 20BK/LG

ACCELERATOR PEDAL POSITION SENSOR NO. 1 SIG-
NAL

5

F859 20DG/PK (1.6L)

ACCELERATOR PEDAL POSITION SENSOR NO. 2 5
VOLT SUPPLY

5

F859 20DG/PK (DIESEL)

SENSOR REFERENCE VOLTAGE A

6

-

-

7

-

-

8

K981 20BR/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2
GROUND

9

-

-

10

K81 20DB/DG

ACCELERATOR PEDAL POSITION SENSOR NO. 2 SIG-
NAL

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

PT

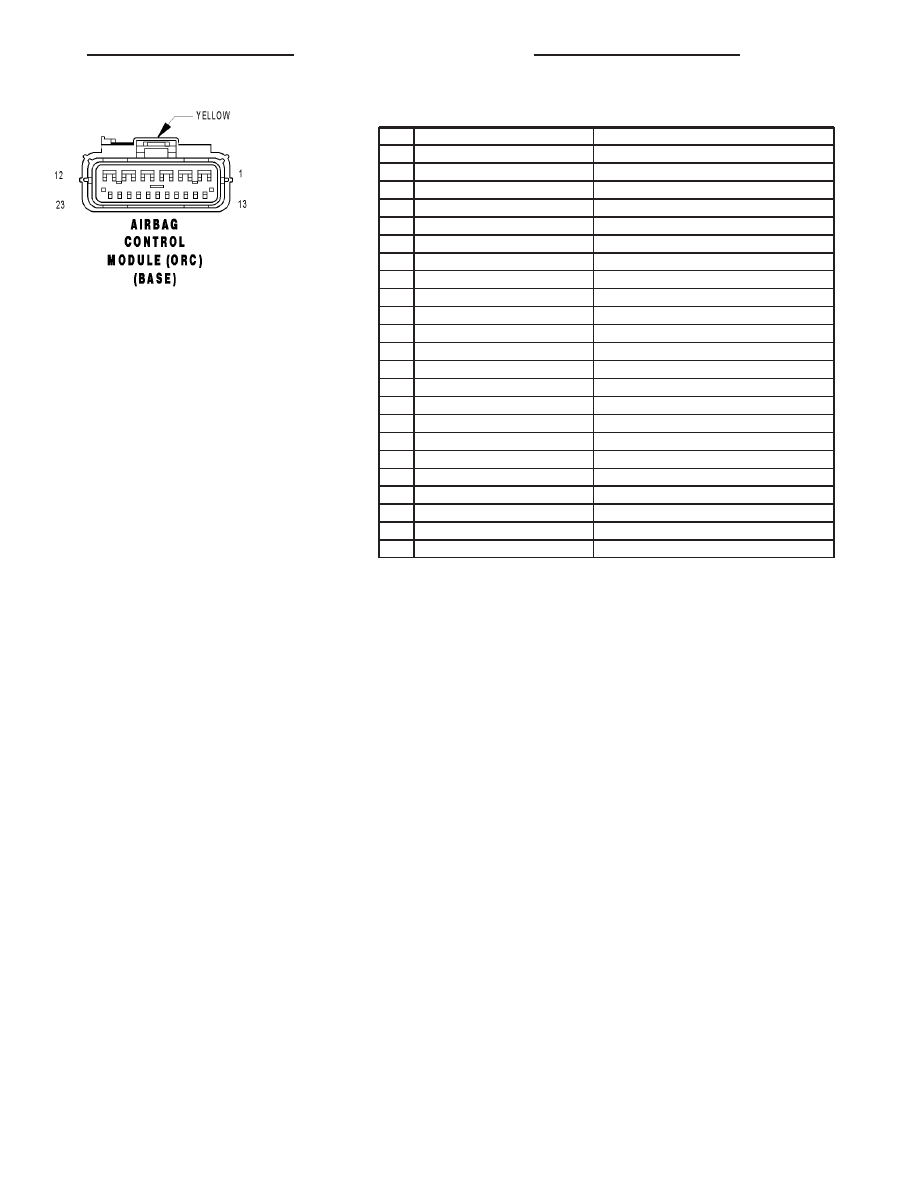

AIRBAG CONTROL MODULE (ORC) (BASE) - YELLOW 23 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

R42 20BK/YL

PASSENGER SQUIB 1 LINE 1

6

R44 20DG/YL

PASSENGER SQUIB 1 LINE 2

7

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

8

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

9

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

10

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

11

R43 20BK/LB

DRIVER SQUIB 1 LINE 1

12

R45 20DG/LB

DRIVER SQUIB 1 LINE 2

13

-

-

14

F15 20DG/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

F25 20TN/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

16

Z100 20BK/OR (HANDS FREE)

GROUND

17

-

-

18

-

-

19

-

-

20

-

-

21

D25 20VT/YL

PCI BUS

22

-

-

23

-

-
