REMOVAL - 2.4L TURBO

The generator is located above the oil filter and

axle shaft (Fig. 13).

(1) Disconnect the negative battery cable.
(2) Remove the 2 bolts (Fig. 14) from the top of the

heat shield on the generator.

(3) Remove nut from the upper T-bolt adjustment

bracket (Fig. 15).

(4) Raise vehicle and support.
(5) Remove the right front wheel.
(6) Remove

the

accessory

drive

splash

shield

(Fig. 16).

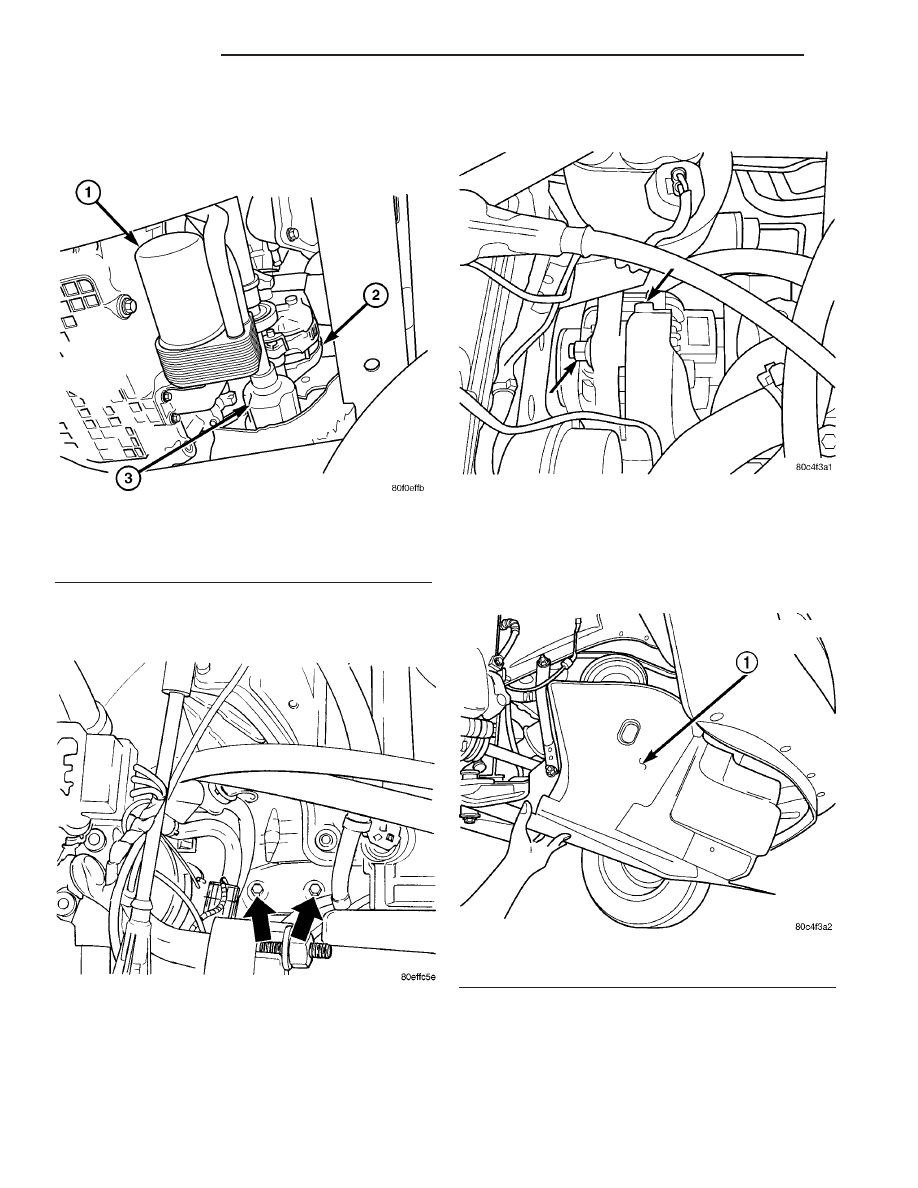

Fig. 13 GENERATOR LOCATION - 2.4L TURBO

1 - Oil Filter
2 - Generator
3 - Axle Shaft

Fig. 14 GENERATOR HEAT SHIELD

Fig. 15 Generator T-Bolt Locknut and Adjustment

Bolt

Fig. 16 Accessory Drive Splash Shield

1 - ACCESSORY DRIVE BELT SPLASH SHIELD

8F - 30

CHARGING

PT

GENERATOR (Continued)

(7) Remove the lower heat shield bolt.
(8) Remove the generator heat shield.
(9) Unplug the field circuit from the generator

(Fig. 17).

(10) Remove the B+ terminal nut and wire.
(11) Loosen the accessory drive belt t-bolt (Fig. 15).
(12) Remove the pencil strut (Fig. 18).

(13) Loosen the lower generator pivot bolt (Fig.

19).

(14) Remove the generator belt, refer to the Cool-

ing section for more information.

(15) Remove the axle retaining nut.
(16) Remove the lower control arm from the steer-

ing knuckle (Fig. 20).

(17) Remove the 2 bolts for the axle shaft bearing

support.

(18) Remove the axle shaft assembly (Fig. 20). Put

a container under the transmission to catch the
transmission fluid from the transmission.

(19) Remove the generator from the lower mount-

ing bracket and set generator to the side.

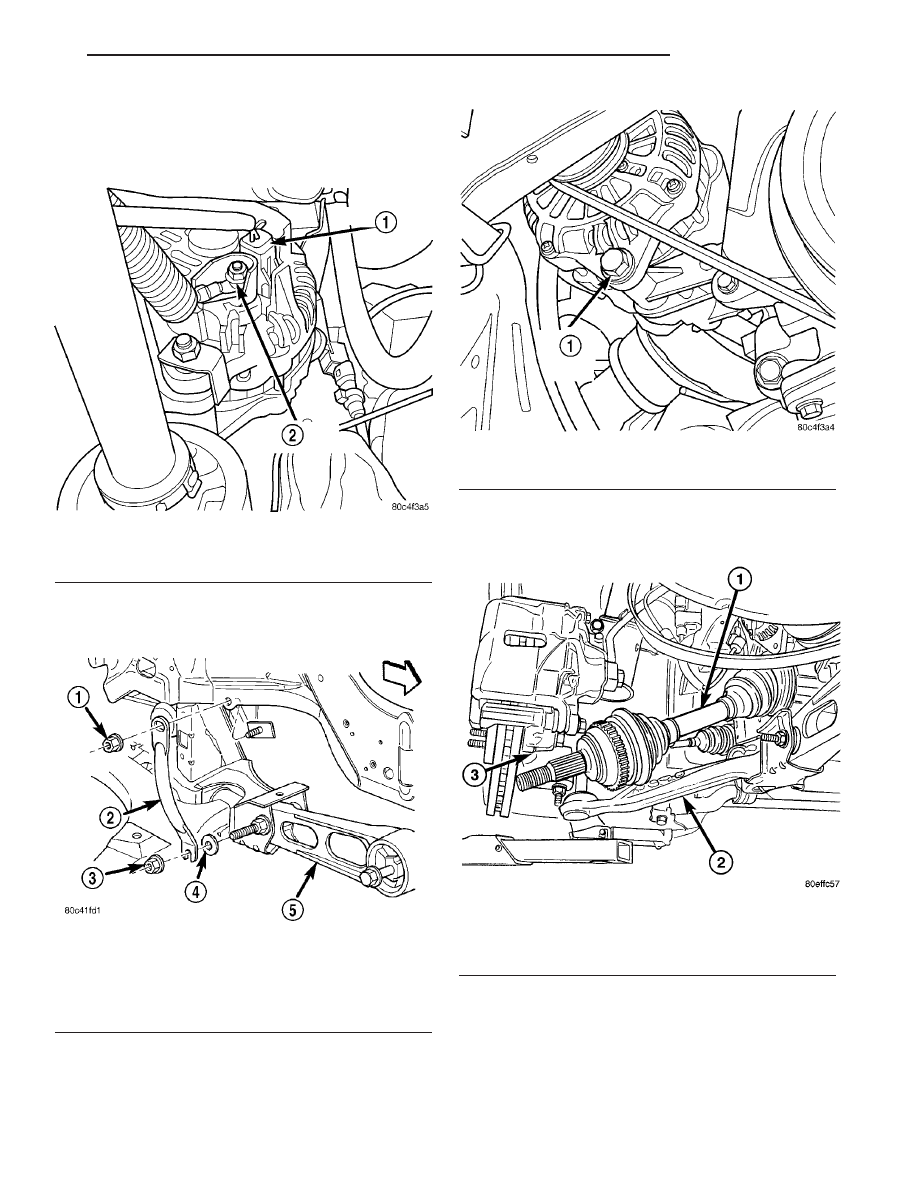

Fig. 17 Battery Connection

1 - FIELD CONNECTOR
2 - BATTERY CONNECTION

Fig. 18 Strut Mounting

1 - NUT
2 - PENCIL STRUT
3 - NUT
4 - FLAT WASHER
5 - LOWER TORQUE STRUT

Fig. 19 Lower Pivot Bolt

1 - LOWER PIVOT BOLT

Fig. 20 AXLE SHAFT

1 - Axle Shaft
2 - Lower Control Arm
3 - Steering Knuckle

PT

CHARGING

8F - 31

GENERATOR (Continued)

(20) Remove the lower mounting bracket (Fig. 21)

for the generator.

(21) Remove generator through the axle shaft hole

(Fig. 22).

REMOVAL - 1.6L

(1) Release the fuel pressure, refer to the fuel

pressure release procedure.

(2) Remove air cleaner assembly cover.
(3) Disconnect the negative battery cable.
(4) Disconnect the electrical connectors from the

fuel injectors.

(5) Remove the wiring harness from the fuel rail

brackets.

(6) Remove the fuel line from the fuel rail.

(7) Remove the 2 bolts to the fuel rail at the lower

manifold.

(8) Remove the fuel rail.
(9) Remove the lower intake manifold, refer to the

Engine section for more information.

(10) Disconnect the electrical connectors from the

generator (Fig. 23).

(11) Remove the power steering reservoir from the

support bracket (Fig. 24).

(12) Loosen the lower inboard generator mounting

bolt.

(13) Raise vehicle and support.
(14) Remove the right splash shield (Fig. 25).
(15) Remove the accessory drive belt (Fig. 26),

refer to the cooling section for more information.

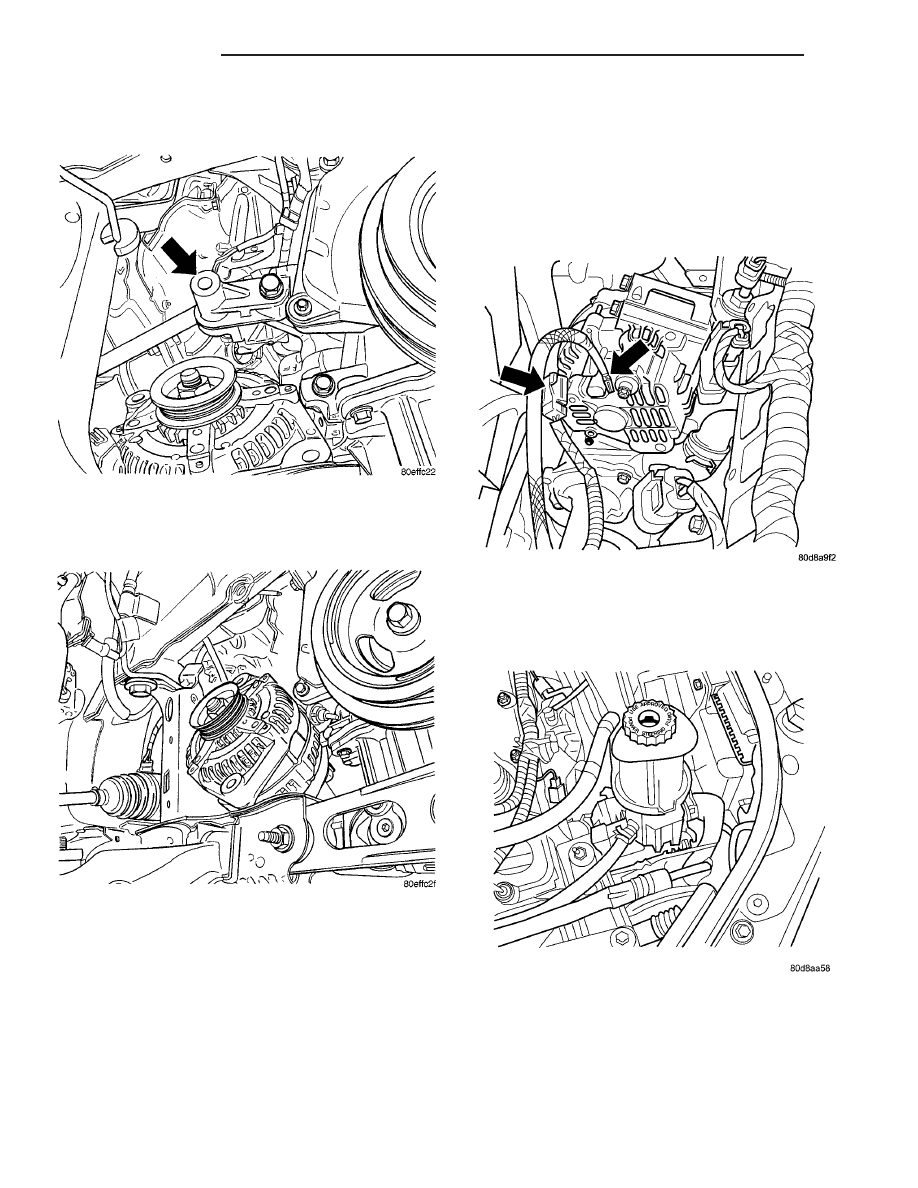

Fig. 21 LOWER MOUNTING BRACKET

Fig. 22 GENERATOR REMOVAL/INSTALLATION

Fig. 23 GENERATOR CONNECTORS

Fig. 24 POWER STEERING RESERVOIR

8F - 32

CHARGING

PT

GENERATOR (Continued)

(16) Loosen the lower outboard generator mount-

ing bolt.

(17) Lower vehicle.
(18) Remove the 2 upper mounting bolts.
(19) Remove the generator (Fig. 27).

REMOVAL - 2.2 DIESEL

(1) Disconnect the negative battery cable.
(2) Remove the front grill, refer to the Body sec-

tion for more information.

(3) Remove the hood seal, refer to the Body section

for more information.

(4) Remove the upper radiator crossmember.
(5) Remove ambient temperature sensor.
(6) Raise vehicle and support.

(7) Drain radiator, refer to the Cooling section for

more information.

(8) Disconnect the electrical connector for the radi-

ator fan.

(9) Remove A/C refrigerant. Refer to the Air Con-

ditioning section for more information.

(10) Remove the underbody plate (skid plate), refer

to the Body section for more information.

(11) Remove the lower radiator hose and the 2

inner cooler hoses.

(12) Remove the right front tire.
(13) Remove the splash shield.
(14) Remove the accessory drive belt, refer to the

Cooling section for more information.

(15) Lower vehicle.
(16) Disconnect the A/C lines from the condenser

and plug and cap.

(17) Remove the upper radiator hose.
(18) Remove the radiator, condenser, and inner

cooler assembly

(19) Loosen the 2 lower mounting bolts for the

generator and remove the accessory drive idler pulley
and bracket (Fig. 28).

(20) Disconnect the wiring connectors from the

back of the generator (Fig. 29).

NOTE: The orientation of the generator, it will fit
onto the bracket backwards. If this occurs damage
to the generator will happen.

(21) Remove the A/C line from the compressor.
(22) Remove the 2 upper bolts and the 2 lower

bolts and remove generator as assembly.

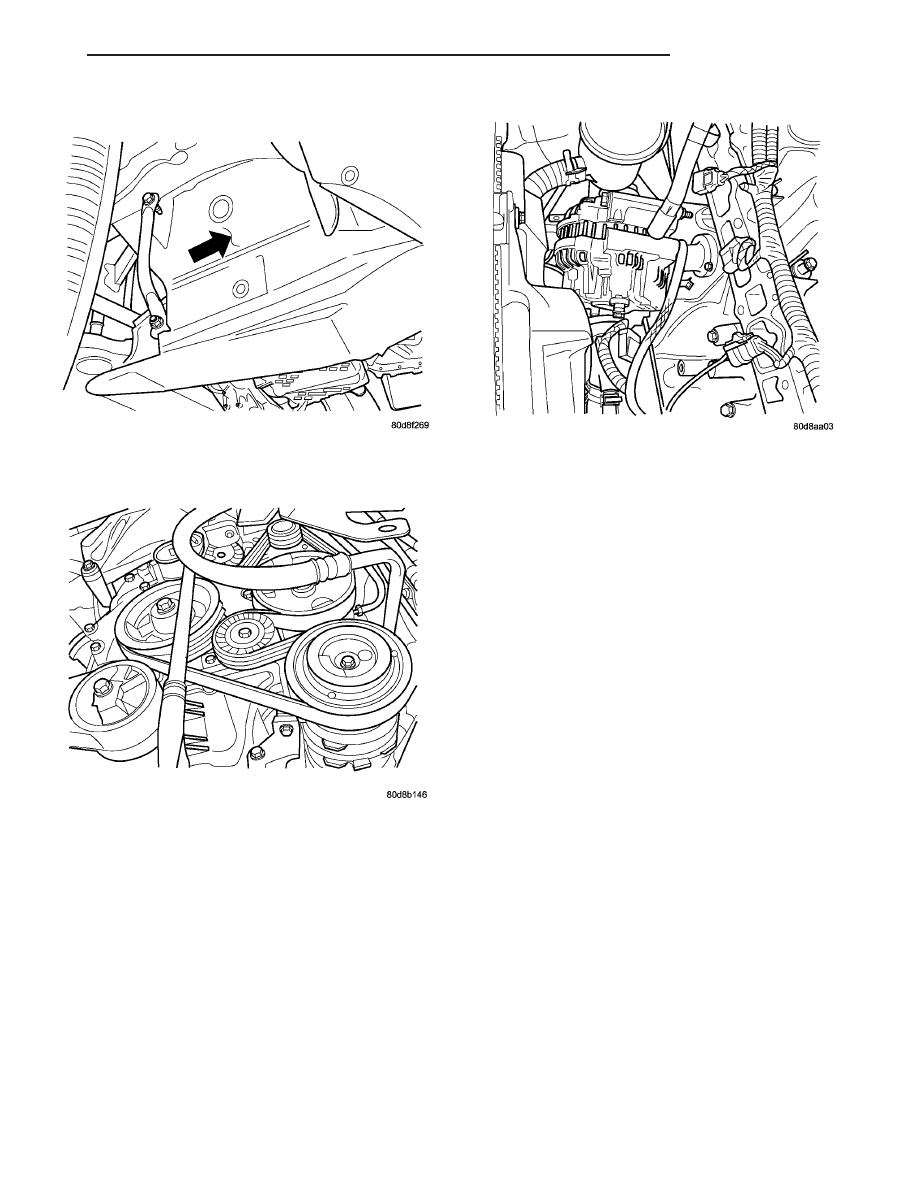

Fig. 25 SPLASH SHIELD

Fig. 26 GENERATOR BELT

Fig. 27 GENERATOR REMOVAL

PT

CHARGING

8F - 33

GENERATOR (Continued)
