(3) Screw

oil

pressure

gauge

adaptor

fitting

together with seal onto timing case cover.

(4) Connect oil pressure gauge to adaptor fitting.
(5) Check oil level, adjust with correct engine oil if

necessary.

(6) Insert temperature of remote thermometer into

oil level indicator tube.

WARNING: USE EXTREME CAUTION WHEN ENGINE
IS OPERATING. DO NOT STAND IN A DIRECT LINE
WITH FAN. DO NOT PUT YOUR HANDS NEAR PUL-
LEYS, BELTS OR FAN. DO NOT WEAR LOOSE
CLOTHES.

CAUTION: Ensure that fan and accessory drive belt
DO NOT damage oil pressure gauge hose.

(7) Start engine and bring to operating tempera-

ture 90°C (194°F).

(8) Record engine oil pressure at idle.
(9) Raise engine speed to 3000 rpm and record oil

pressure.

(10) At normal operating temperature the oil pres-

sure must not drop below 3 bar (44 psi.). When
engine speed is raised, oil pressure must rise with
out delay and be no less than 3 bar (44 psi.) at 3000
rpm.

(11) If oil pressure is out of range, determine

cause.

REMOVAL

ENGINE COVER

(1) Remove engine cover retaining nuts (Fig. 2).
(2) Unclip engine cover from retainers and remove

engine cover from engine (Fig. 2).

ENGINE

CAUTION: WHEN REMOVING ANCILLARY COMPO-
NENTS,

PLUG ALL INLET/OUTLET AND

FLUID

LINES TO PREVENT RESIDUAL LEAKAGE AND
CONTAMINATION.

(1) Disconnect negative battery cable located under

the front passenger seat.

(2) Discharge air conditioning (Refer to 24 - HEAT-

ING & AIR CONDITIONING - STANDARD PROCE-
DURE).

(3) Drain cooling system (Refer to 7 - COOLING/

ENGINE/COOLANT - STANDARD PROCEDURE).

(4) Remove engine cover (Refer to 9 - ENGINE

REMOVAL/ENGINE COVER - REMOVAL).

(5) Remove front grille assembly (Refer to 23 -

BODY/EXTERIOR/GRILLE - REMOVAL).

(6) Remove upper radiator closure panel (Refer to

23 - BODY/EXTERIOR/RADIATOR CROSSMEMBER
- REMOVAL).

(7) Remove air cleaner housing and air inlet hose

assembly (Refer to 9 - ENGINE/AIR CLEANER
HOUSING - REMOVAL).

(8) Remove radiator and A/C condensor (Refer to 7

- COOLING/ENGINE/RADIATOR - REMOVAL).

(9) Remove engine compartment lower silencer

and accessory drive belt splash shield.

(10) Remove power distribution center bracket.
(11) Disconnect shift cables at transaxle.
(12) Disconnect clutch hydraulic line at transaxle.
(13) Disconnect reverse light switch harness con-

nector at transaxle.

(14) Disconnect speed sensor harness connector at

transaxle.

(15) Disconnect wiring at starter and alternator,

position wiring harness aside.

(16) Disconnect three wiring harness connectors

and two ECM harness connectors, position wiring
harnesses aside.

(17) Disconnect engine coolant heater harness con-

nector.

(18) Disconnect harness connector at fuel filter/fuel

heater.

(19) Disconnect fuel lines at fuel filter/water sepa-

rator.

(20) Disconnect heater hoses at heater core.

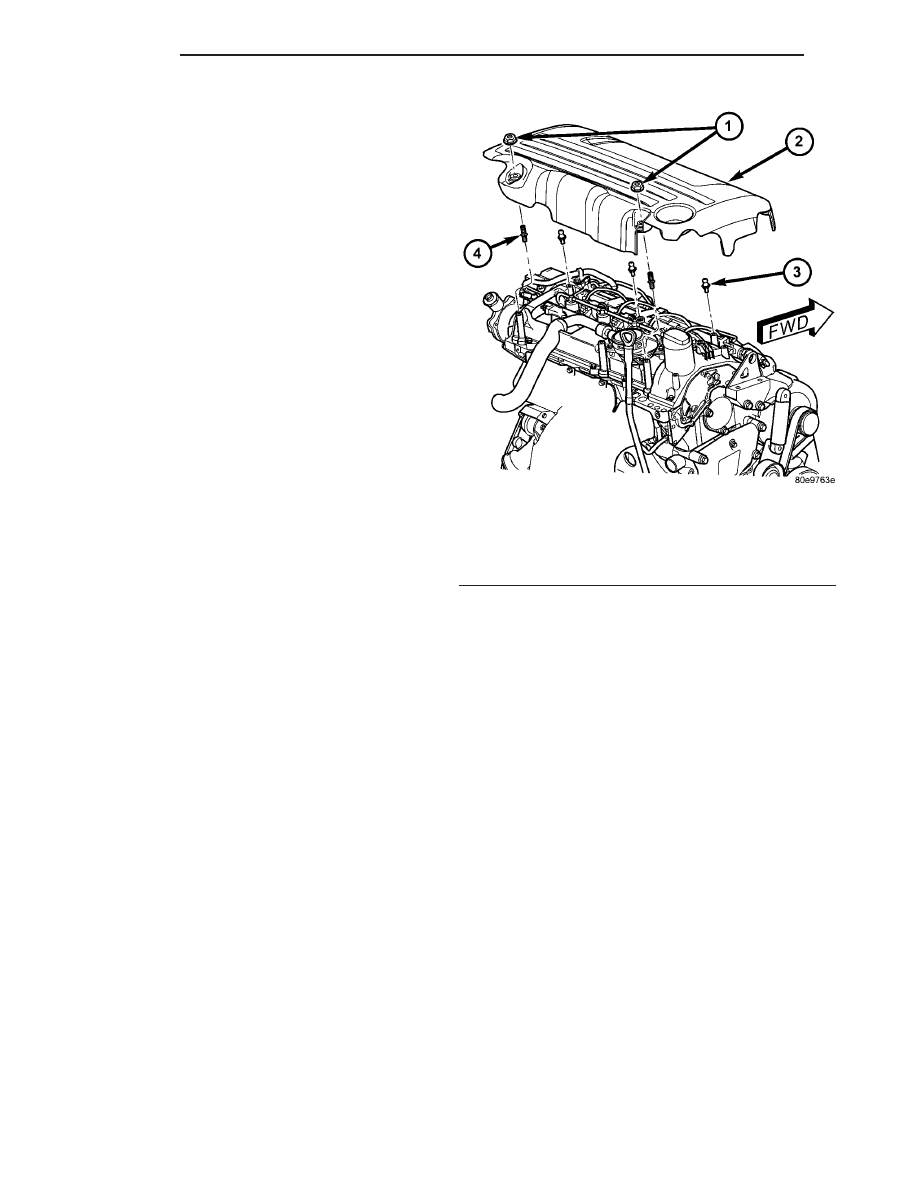

Fig. 2 Engine Cover Mounts

1 - ENGINE COVER RETAINING NUTS
2 - ENGINE COVER
3 - ENGINE COVER MOUNTS
4 - ENGINE COVER MOUNTING STUDS

9 - 4

ENGINE

PT

ENGINE - 2.2L DIESEL (Continued)

(21) Disconnect power brake booster vacuum hose

at engine.

(22) Disconnect coolant recovery hose at engine.
(23) Disconnect coolant recovery hose at coolant

pressure recovery container.

(24) Disconnect supply hose at power steering fluid

reservoir and set aside.

(25) Disconnect vacuum hose at turbocharger.
(26) Disconnect suction line at A/C compressor and

position aside.

(27) Remove fastener retaining ground strap to

engine.

(28) Remove two fasteners from upper torque

strut.

(29) Disconnect swirl valve actuator hose at actua-

tor.

(30) Raise support vehicle.
(31) Remove front wheels.
(32) Remove two fasteners retaining left strut to

steering knuckle.

(33) Separate front strut from steering knuckle.
(34) Disengage left half shaft tripod joint from out-

put shaft.

NOTE: When removing tripod joint, DO NOT let
spline or snap ring drag across transaxle oil seal
lip.

(35) Remove left half shaft tripod joint from trans-

axle while pulling outward on top of the steering
knuckle.

(36) Support half shaft to prevent damage to seal

boot and clamp.

(37) Perform steps 34 through 38 to remove right

side tripod.

(38) Remove inner splash shield.
(39) Disconnect engine oil pressure sensor harness

connector and remove sensor from engine.

(40) Disconnect power steering pressure hose at

steering gear, position aside.

(41) Remove exhaust manifold.
(42) Remove pencil strut and lower torque strut.
(43) Remove inner cooler tube.
(44) Position the engine cradle dolly with the cra-

dle and support posts (special Tools #6710) under-
neath the engine.

(45) Carefully lower the vehicle enough to position

the engine above the support posts.

(46) Align three support posts with three engine

mounting sockets.

(47) Position the fourth support post and adaptor

underneath engine oil cooler flange.

(48) Adjust the height of each support post as nec-

essary and tighten the support posts and cradle fas-
teners.

(49) Carefully lower vehicle enough to seat engine

onto support posts.

WARNING: SAFETY STRAPS MUST BE USE TO
SECURE ENGINE TO THE DOLLY FIXTURE.

(50) Install, tighten and lock safety straps around

engine and attach them to the cradle.

(51) Raise vehicle enough to verify safety straps

retain dolly fixture to engine.

(52) Lower vehicle so that only the weight of the

engine and transmission assembly is on dolly fixture.

(53) Remove right mount through bolt.
(54) Remove two left mount through bolts.

CAUTION: IT MAY BE NECESSARY TO ADJUST THE
ENGINE AND TRANSMISSION ASSEMBLY, WITH
THE DOLLY FIXTURE ATTACHED, TO SUCCESS-
FULLY CLEAR THE ENGINE COMPARTMENT.

(55) While watching for obstructions, slowly raise

the vehicle until the engine and transmission assem-
bly clear the engine compartment.

INSTALLATION

ENGINE COVER

(1) Align engine cover with mounting studs (Fig.

2).

(2) Firmly press cover onto mounting studs (Fig.

2).

(3) Install retaining nuts at rear of engine cover

(Fig. 2).

ENGINE

WARNING: SAFETY STRAPS MUST BE USED TO
SECURE ENGINE TO THE DOLLY FIXTURE.

(1) Seat engine onto fixture support posts then

install, tighten and lock safety straps around engine,
securing it to the cradle.

(2) Position the engine and transmission assem-

blies below vehicle engine compartment.

CAUTION: IT MAY BE NECESSARY TO ADJUST THE
ENGINE AND TRANSMISSION ASSEMBLY, WITH
THE DOLLY FIXTURE ATTACHED, TO SUCCESS-
FULLY CLEAR THE ENGINE COMPARTMENT.

(3) While watching for obstructions, slowly lower

the vehicle until the engine and transmission assem-
bly clearly fit the engine compartment.

(4) Install two left mount through bolts.(Refer to 9

- ENGINE/ENGINE MOUNTING/LEFT MOUNT -
INSTALLATION).

(5) Install right mount through bolt (Refer to 9 -

ENGINE/ENGINE MOUNTING/RIGHT MOUNT -
INSTALLATION).

PT

ENGINE

9 - 5

ENGINE - 2.2L DIESEL (Continued)

(6) Carefully raise the vehicle enough to clear the

cradle and support post.

(7) Install charge air cooler pipe.
(8) Install pencil strut and lower torque strut

(Refer

to

9

-

ENGINE/ENGINE

MOUNTING/

TORQUE STRUT - INSTALLATION).

(9) Install exhaust manifold downpipe.
(10) Connect power steering pressure hose at

steering gear.

(11) Connect oil pressure switch electrical connec-

tor.

NOTE: When installing tripod joint, DO NOT let
spline or snap ring drag across transaxle oil seal
lip.

(12) Pull outward on the right steering knuckle

and position the right half shaft tripod joint to the
transaxle.

(13) Engage right half shaft tripod joint to output

shaft.

(14) Connect steering knuckle to strut.
(15) Install

two

fasteners

retaining

strut

to

knuckle.

(16) Perform steps 13 through 16 to install left

side tripod joint.

(17) Install front wheels.
(18) Remove cradle assembly from beneath vehicle

and lower vehicle.

(19) Connect swirl actuator line at engine.
(20) Install two fasteners for the upper torque

strut.

(21) Install ground strap.
(22) Connect suction line to A/C compressor (Refer

to 24 - HEATING & AIR CONDITIONING/PLUMB-
ING/A/C COMPRESSOR - INSTALLATION). (408)

(23) Connect vacuum hose at turbocharger.
(24) Connect power steering fluid resevoir supply

hose.

(25) Connect coolant recovery hose to recovery con-

tainer.

(26) Connect coolant recovery hose to engine.
(27) Connect power brake booster vacuum hose to

engine.

(28) Connect heater hoses to heater core (Refer to

24 - HEATING & AIR CONDITIONING/PLUMBING/
HEATER INLET HOSE - INSTALLATION). (400)

(29) Connect fuel lines to fuel filter/water separa-

tor.

(30) Connect harness connector to fuel filter/fuel

heater.

(31) Connect engine coolant heater harness con-

nector.

(32) Connect three wiring harness connectors and

two Engine Control Module harness connectors.

(33) Connect wiring at starter and alternator.
(34) Connect speed sensor harness connector to

transaxle.

(35) Connect reverse light switch harness connec-

tor to transaxle.

(36) Connect clutch hydraulic line at transaxle.
(37) Install power distribution center bracket.
(38) Install lower engine compartmet silencer and

accessory drive belt splash shield..

(39) Install coolant module assembly and connect

radiator fan electrical connector (Refer to 7 - COOL-
ING/ENGINE/RADIATOR - INSTALLATION).

(40) Install air cleaner inlet housing and air inlet

hose.

(41) Install upper radiator closure pane (Refer to

23 - BODY/EXTERIOR/RADIATOR CROSSMEMBER
- INSTALLATION).

(42) Install front grille assembly(Refer to 23 -

BODY/EXTERIOR/GRILLE - INSTALLATION).

(43) Refill cooling system with the appropriate

coolant mixture to the proper level (Refer to 7 -
COOLING/ENGINE/COOLANT - STANDARD PRO-
CEDURE).

(44) Be sure all oil and fluid levels are adjust to

specification.

(45) Connect negative battery cable.

WARNING: (Refer to 14 - FUEL SYSTEM - WARN-
ING)

(46) Start engine and inspect for leaks
(47) Check all fluid levels in accordance with own-

ers guide and adjust levels as necessary.

(48) Recharge air conditioning (Refer to 24 -

HEATING & AIR CONDITIONING - STANDARD
PROCEDURE).

(49) Install engine cover (Refer to 9 - ENGINE

INSTALLATION - ENGINE COVER - INSTALLA-
TION).

9 - 6

ENGINE

PT

ENGINE - 2.2L DIESEL (Continued)

SPECIFICATIONS

TORQUE

2.2L DIESEL

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Crankcase Ventilation

Screw-Air Charge

Distribution Pipe to Air

Charge Distribution Panel

11

-

97

Cylinder Head

8m-Bolt- Cylinder Head to

Timing Case Cover

20

15

-

Bolt-Front Cover to

Cylinder Head

14

-

124

12m-Bolt-Cylinder Head to

Crankcase (3 stages,

torque, torque angle,

torque angle)

60, 90°, 90°

44, 90°, 90°

-

Crankcase, Timing Case

Cover, End Cover

Bolt-Crankshaft Bearing

Cap to Crankcase (2

stages, torque, torque

angle)

55, 90°

40, 90°

-

Bolt-End Cover to

Crankcase

9

-

80

Bolt-Timing Case Cover to

Crankcase

20

15

-

Plug-Coolant Drain to

Crankcase

30

22

-

Oil Pan

6m-Bolt-Oil Pan to

Crankcase

9

-

80

8m-Bolt-Oil Pan to

Crankcase

20

15

-

Bolt-Oil Pan to End Cover

9

-

80

Bolt-Oil Pan to Timing

Case Cover

9

-

80

Bolt-Oil Pan to

Transmission Bell Housing

40

30

-

Plug-Pil Pan to Oil Drain

47

35

-

Connecting Rod

Bolt-Connecting Rod Cap

to Connecting Rod (3

stage, 1&2 torque, 3

torque angle)

5,25,90°

-

44,221, 90°

PT

ENGINE

9 - 7

ENGINE - 2.2L DIESEL (Continued)
