FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

30A

A1 14RD

FUSED B(+)

2

40A

A10 12RD/DG (ABS)

FUSED B(+)

3

40A

A2 12PK/BK

FUSED B(+)

4

30A

A35 14DB (POWER SEATS)

FUSED B(+)

5

40A

A16 12GY

FUSED B(+)

6

50A

A110 10VT/RD (2.4L TURBO)

FUSED B(+)

7

30A

A20 12RD/DB (ABS)

FUSED B(+)

8

40A

A4 12BK/PK

FUSED B(+)

9

40A

A122 12RD (DIESEL)

FUSED B(+)

9

40A

A25 12DB (POWER TOP)

FUSED B(+)

10

40A

A3 12RD/WT

FUSED B(+)

11

10A

A17 20RD/BK

FUSED B(+)

12

15A

F32 18PK/DB

FUSED B(+)

13

20A

A14 18RD/WT

FUSED B(+)

14

15A

F62 20RD

FUSED B(+)

14

15A

F62 20RD

FUSED B(+)

15

20A

A30 16RD/WT (EATX)

FUSED B(+)

16

15A

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

17

15A

L33 16LG/BR

FUSED DIMMER SWITCH HIGH BEAM OUTPUT

18

20A

M11 16PK/LB

FUSED B(+)

19

15A

A15 18PK/DG

FUSED B(+)

20

20A

F1 16DB/BK

FUSED B(+)

21

15A

A140 16DG/WT (DIESEL)

FUSED B(+)

22

20A

F39 16PK/LG (EXPORT)

FUSED B(+)

23

-

-

-

24

-

-

-

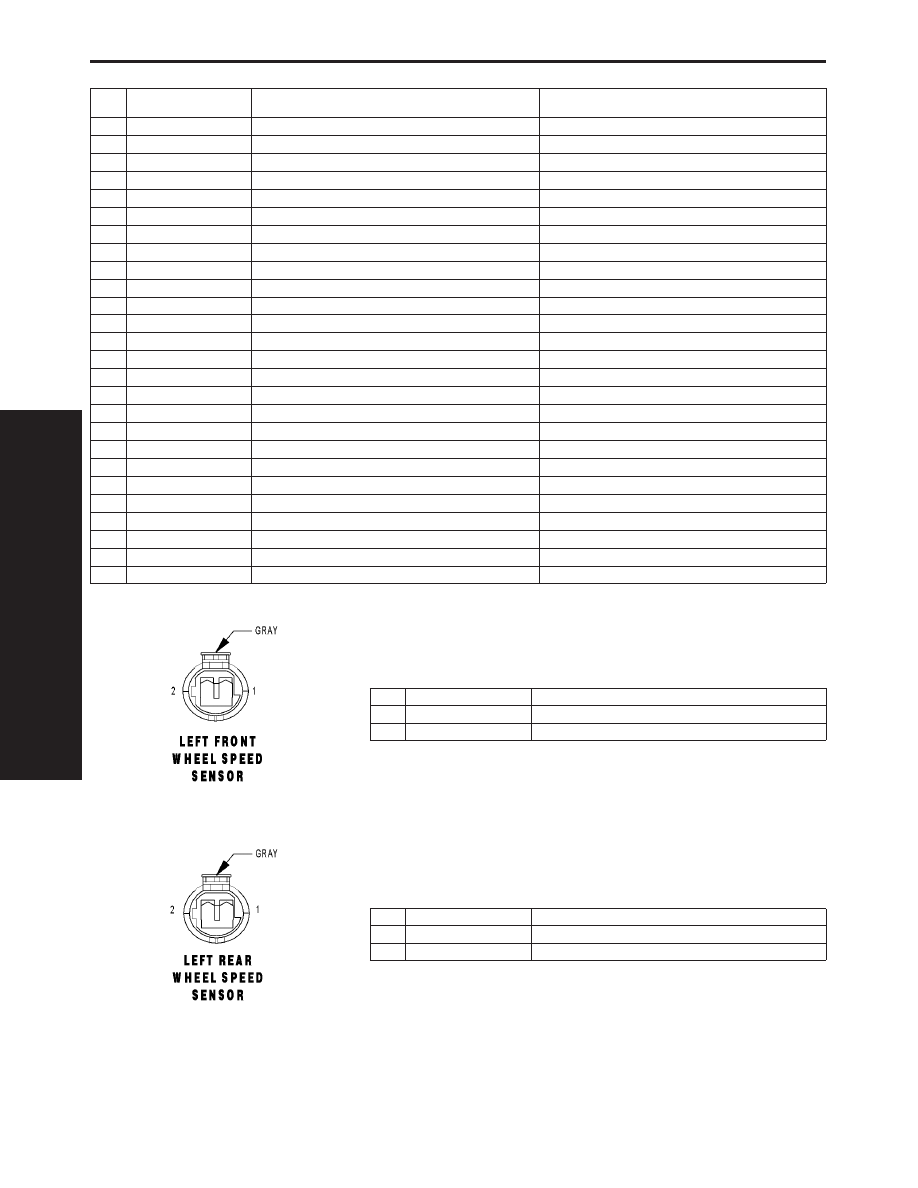

LEFT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12 V SUPPLY

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

LEFT REAR WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 20LG

LEFT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B3 20LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

56

CONNECTOR PINOUTS

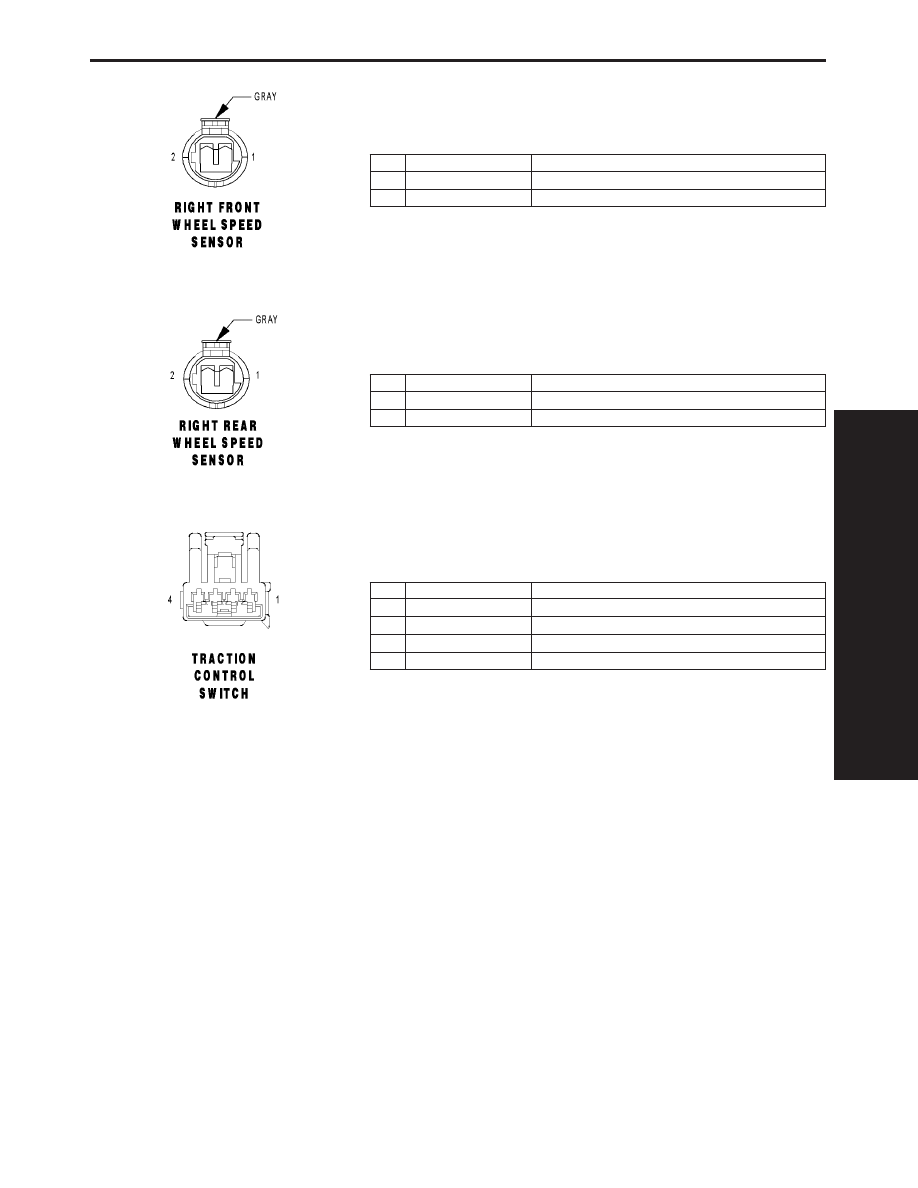

RIGHT FRONT WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12 V SUPPLY

2

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

RIGHT REAR WHEEL SPEED SENSOR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B2 20YL

RIGHT REAR WHEEL SPEED SENSOR 12 VOLT SUPPLY

2

B1 20YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

TRACTION CONTROL SWITCH - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

B27 20RD/YL

TRACTION CONTROL SWITCH SENSE

3

Z1 20BK

GROUND

4

E2 20OR

PANEL LAMPS DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

57

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

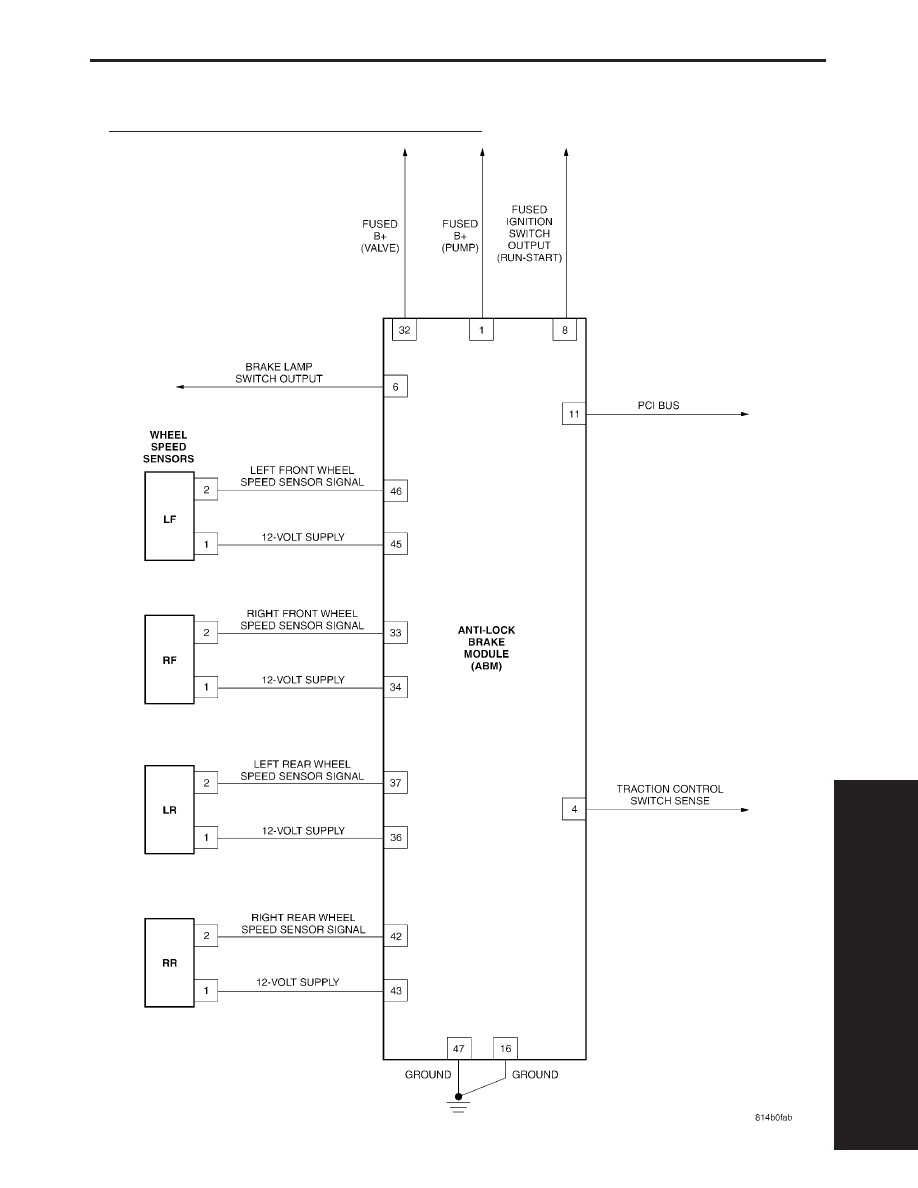

TEVES MARK 25e ANTI-LOCK BRAKE MODULE

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

59

SCHEMATIC DIAGRAMS

TABLE OF CONTENTS
