Chrysler PT Cruiser. Manual - part 127

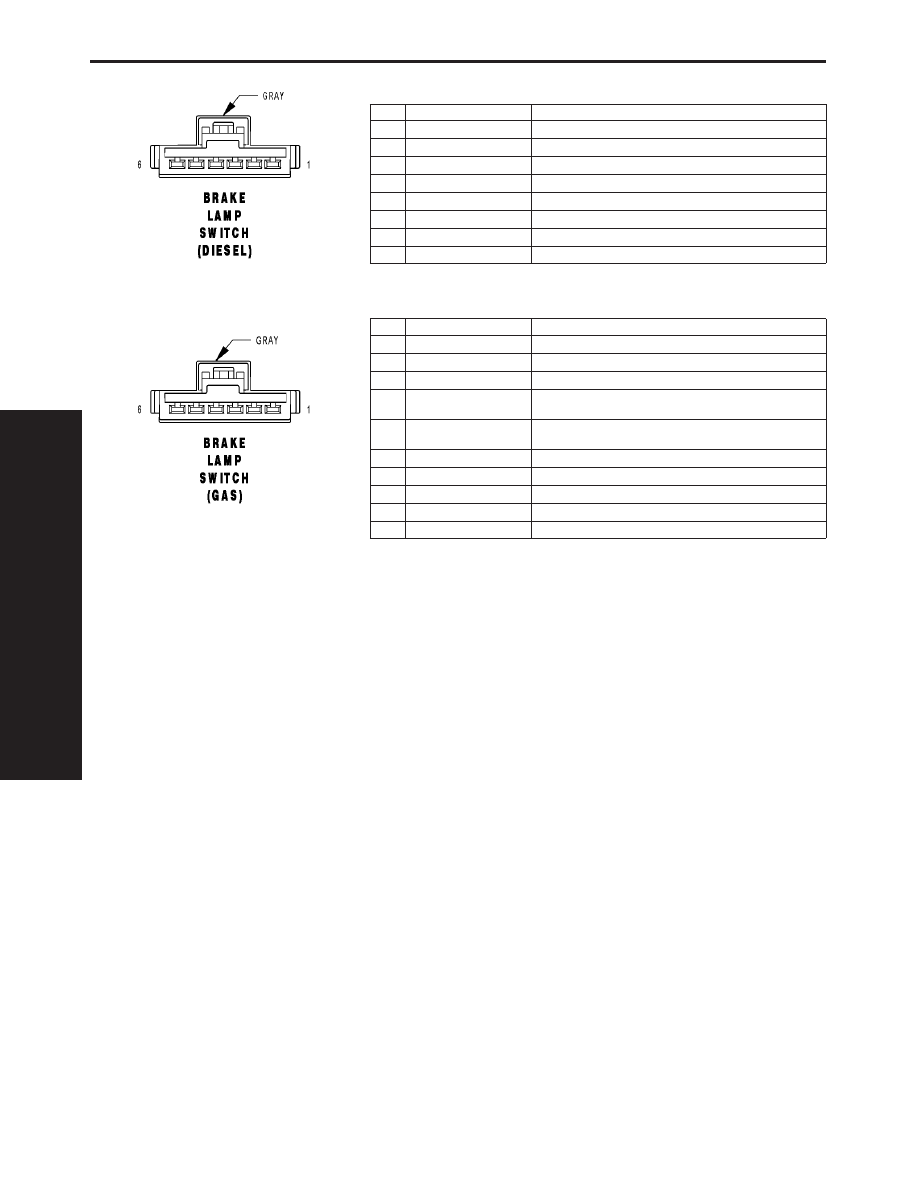

BRAKE LAMP SWITCH (DIESEL) - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

2

L50 18WT/TN

PRIMARY BRAKE SWITCH SIGNAL

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

6

K29 20WT/PK

SECONDARY BRAKE SWITCH SIGNAL

BRAKE LAMP SWITCH (GAS) - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

F32 18PK/DB

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

2

L50 18WT/TN (ABS)

BRAKE LAMP SWITCH OUTPUT

3

V40 20DB/RD (EXCEPT
1.6L)

SPEED CONTROL BRAKE LAMP SWITCH OUTPUT

4

V32 20YL/RD (EXCEPT
1.6L)

S/C SUPPLY

5

Z1 20BK

GROUND

6

K29 20WT/PK (1.6L)

BRAKE LAMP SWITCH SIGNAL

6

K29 20WT/PK (1.6L)

BRAKE LAMP SWITCH SIGNAL

6

K29 20WT/PK (2.4L)

BRAKE SWITCH SIGNAL

6

K29 20WT/PK (2.4L)

BRAKE SWITCH SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

52

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

53

CONNECTOR PINOUTS

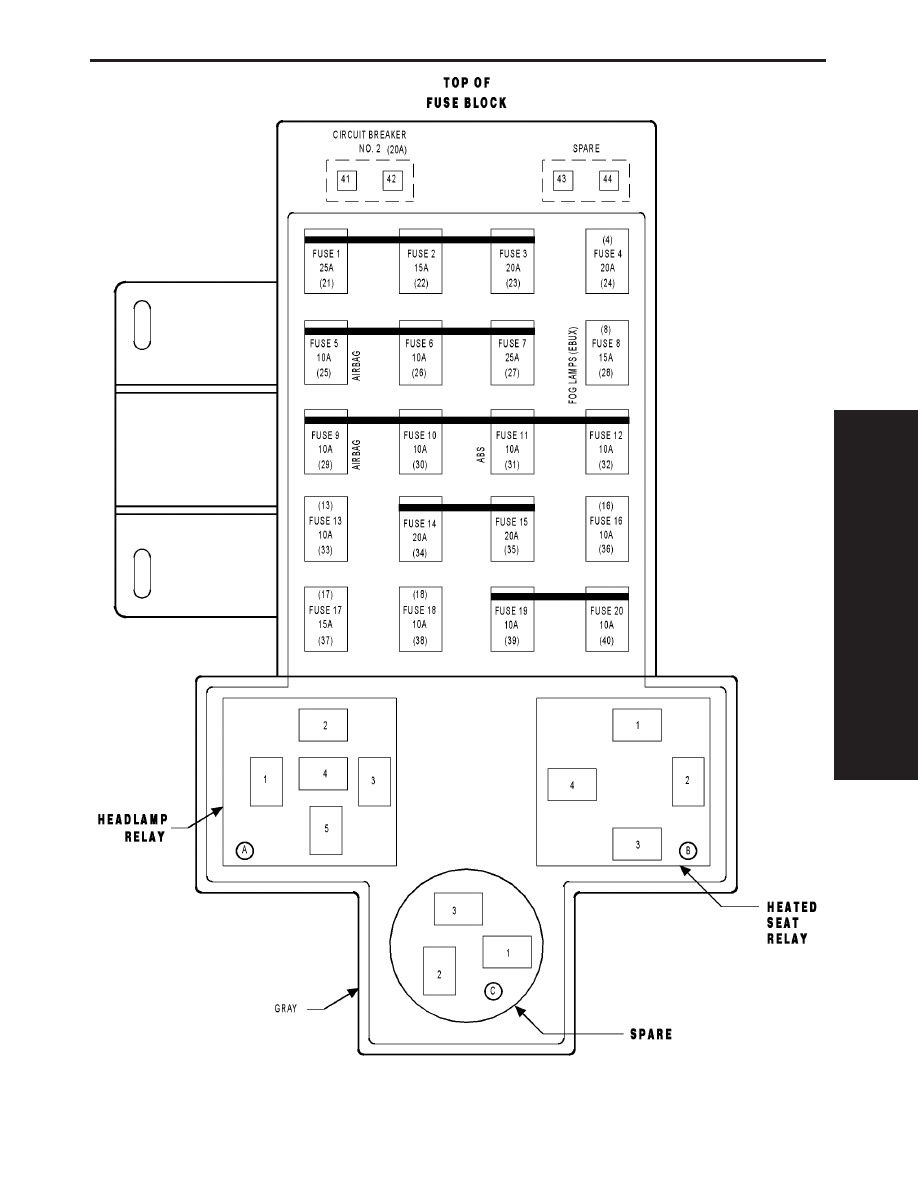

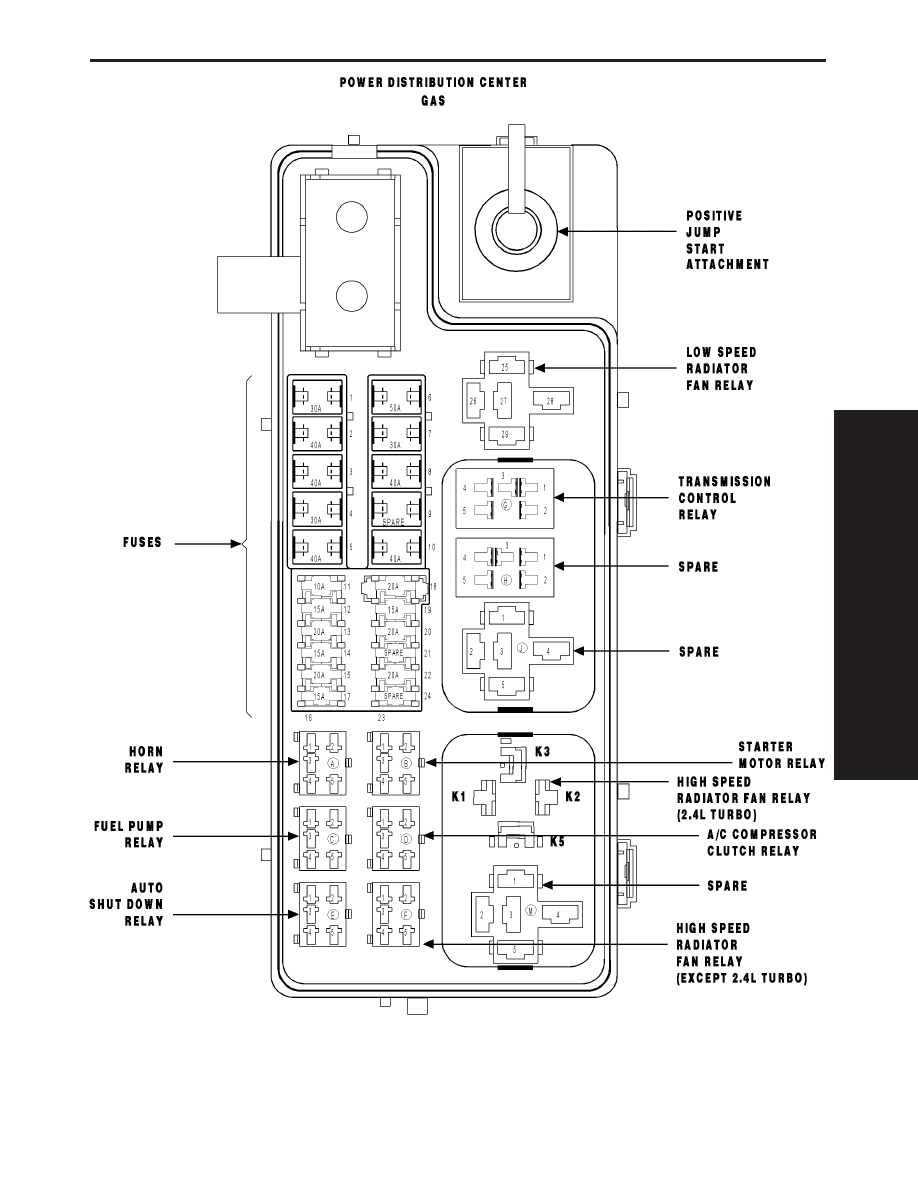

FUSES (FB)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

25A

F3 16LB/OR

FUSED B(+)

2

15A

F33 18PK/RD

FUSED B(+)

3

20A

F35 18RD

FUSED B(+)

4

20A

A120 16RD/LG (POWER SEATS)

FUSED B(+)

5

10A

F25 20TN/LG

FUSED IGNITION SWITCH OUTPUT (RUN)

6

10A

F20 18WT (PT27 HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

10A

F20 20WT (PT44 EXCEPT EXPORT/EXCEPT HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

10A

F20 20WT (PT44)

FUSED IGNITION SWITCH OUTPUT (RUN)

7

25A

C1 14DG

FUSED IGNITION SWITCH OUTPUT (RUN)

8

15A

F39 18PK/LG (EXCEPT HEADLAMP LEVELING)

FUSED HEADLAMP RELAY OUTPUT

9

10A

F15 20DB/WT (EXCEPT HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

9

10A

F15 20DG/WT (HANDS FREE)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

10

10A

G5 20DB/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

10A

F12 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

11

10A

F12 20DB/WT (MTX)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

10A

F18 20LG/BK (GAS EATX)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

10A

F18 20LG/BK (GAS)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

13

10A

M1 18PK

FUSED B(+)

14

20A

F10 18YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

14

10A

X12 20RD/WT (HANDS FREE/LHD EXPORT)

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

20A

L6 16RD/WT

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

16

10A

A81 20DG/RD (AUTOSTICK)

FUSED B(+)

17

15A

F235 18RD (HEATED SEATS)

FUSED B(+)

18

10A

C16 20LB/YL (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

18

10A

C16 20LB/YL (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER SWITCH OUTPUT

19

10A

L44 16VT/RD

FUSED RIGHT LOW BEAM OUTPUT

20

10A

L43 16VT

FUSED LEFT LOW BEAM OUTPUT

20

10A

L43 18VT (HEADLAMP LEVELING)

FUSED LEFT LOW BEAM OUTPUT

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

54

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

55

CONNECTOR PINOUTS
