Chrysler PT Cruiser. Manual - part 109

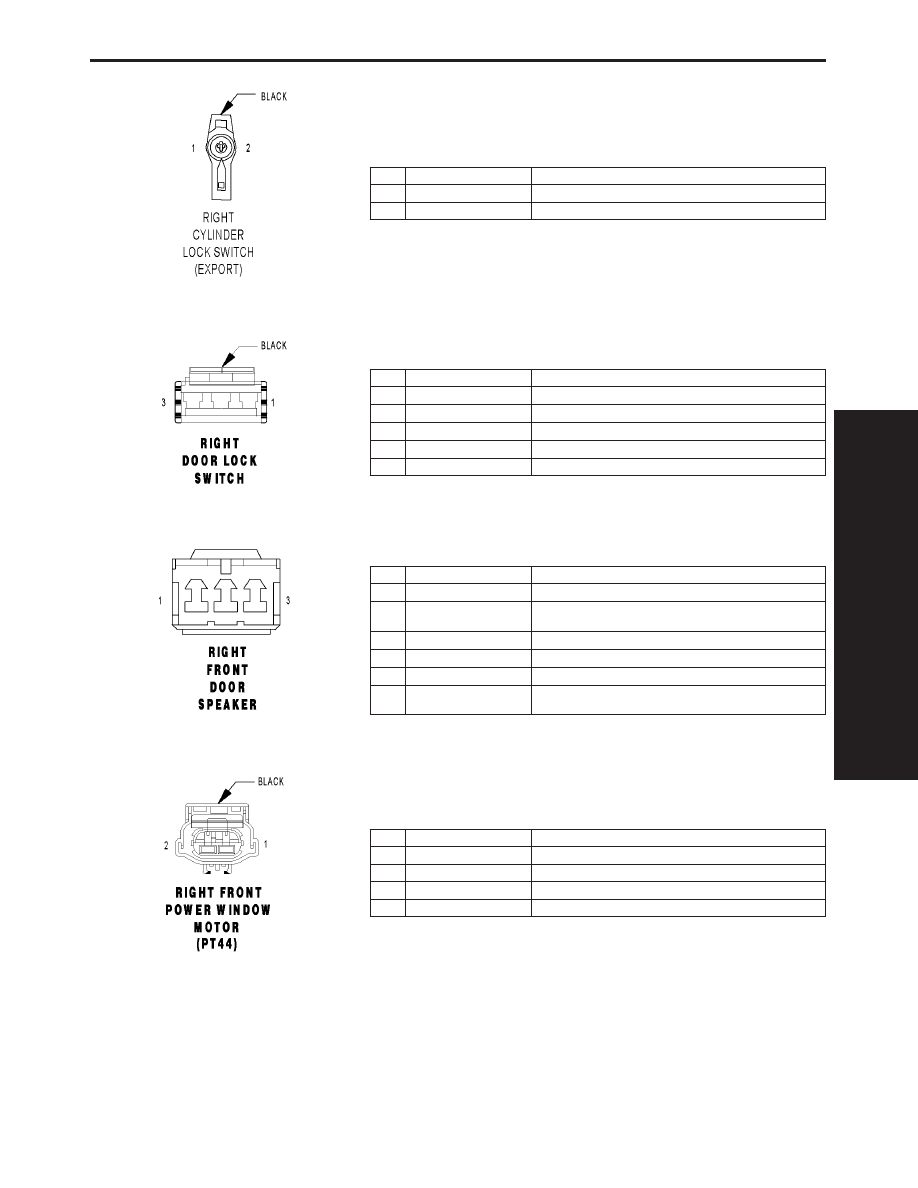

RIGHT CYLINDER LOCK SWITCH (EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

P96 18LG

RIGHT DOOR SWITCH MUX

2

Z1 20BK

GROUND

RIGHT DOOR LOCK SWITCH - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

P96 20WT/DG (PT27/RHD)

RIGHT DOOR SWITCH MUX

2

P96 20DG (PT44/LHD)

RIGHT DOOR SWITCH MUX

2

P96 18LG (RHD)

RIGHT DOOR SWITCH MUX

3

Z1 20BK

GROUND

RIGHT FRONT DOOR SPEAKER - 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 18DG/VT (BASE)

RIGHT FRONT SPEAKER (+)

1

X54 18VT (LHD EXCEPT
BASE)

RIGHT FRONT SPEAKER (+)

1

X54 18DG (RHD)

RIGHT FRONT SPEAKER (+)

2

-

-

3

X56 18BR/DB (BASE/RHD)

RIGHT FRONT SPEAKER (-)

3

X56 18DB/RD (LHD EX-
CEPT BASE)

RIGHT FRONT SPEAKER (-)

RIGHT FRONT POWER WINDOW MOTOR (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q22 14VT/WT (LHD)

RIGHT FRONT WINDOW DRIVER (DOWN)

1

Q21 14WT (RHD)

RIGHT FRONT WINDOW DRIVER (DOWN)

2

Q12 14BR (LHD)

RIGHT FRONT WINDOW DRIVER (UP)

2

Q11 14LB (RHD)

RIGHT FRONT WINDOW DRIVER (UP)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

423

CONNECTOR PINOUTS

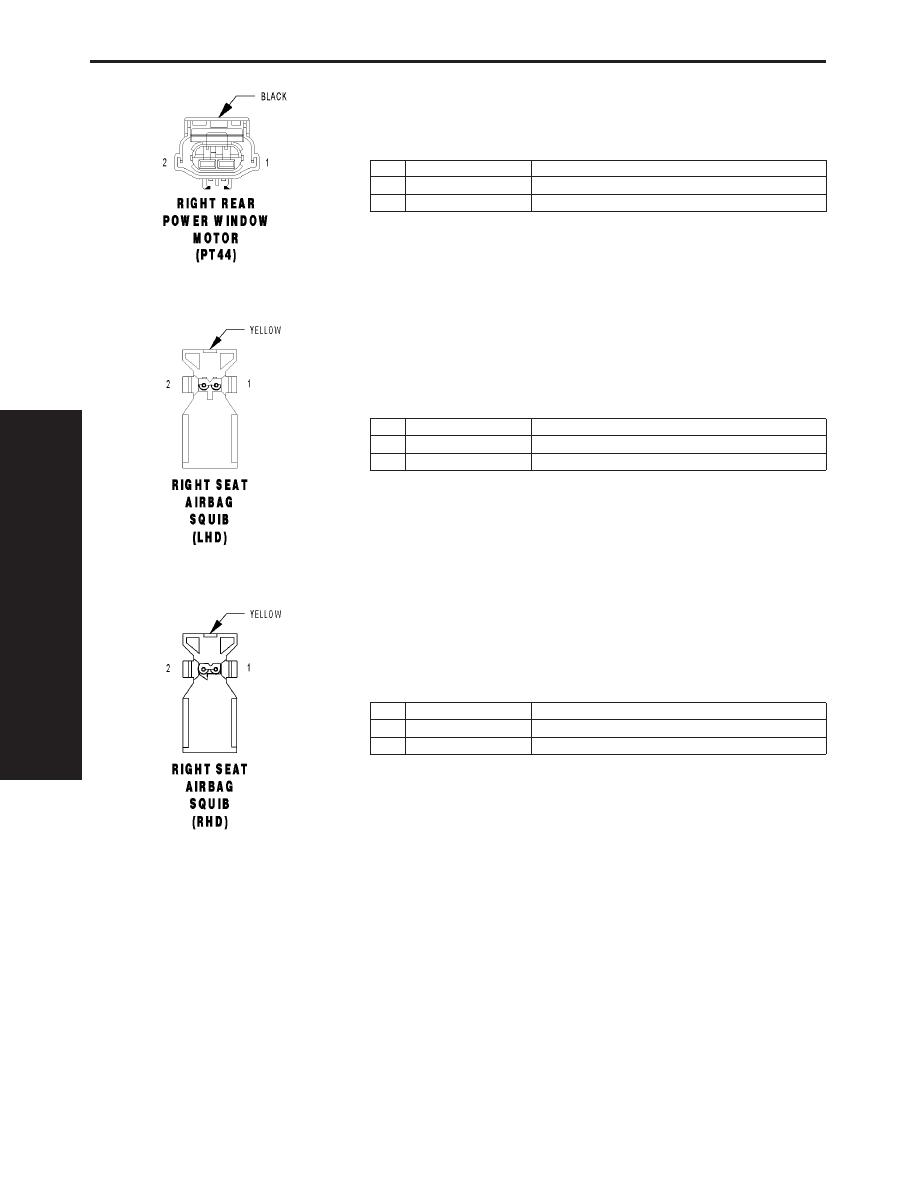

RIGHT REAR POWER WINDOW MOTOR (PT44) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14RD/DG

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q14 14DB/GY

RIGHT REAR WINDOW DRIVER (UP)

RIGHT SEAT AIRBAG SQUIB (LHD) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R32 18OR

RIGHT SEAT SQUIB 1 LINE 1

2

R34 18WT

RIGHT SEAT SQUIB 1 LINE 2

RIGHT SEAT AIRBAG SQUIB (RHD) - YELLOW 2 WAY

CAV

CIRCUIT

FUNCTION

1

R32 18OR

RIGHT SEAT SQUIB 1 LINE 1

2

R34 18WT

RIGHT SEAT SQUIB 1 LINE 2

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

424

CONNECTOR PINOUTS

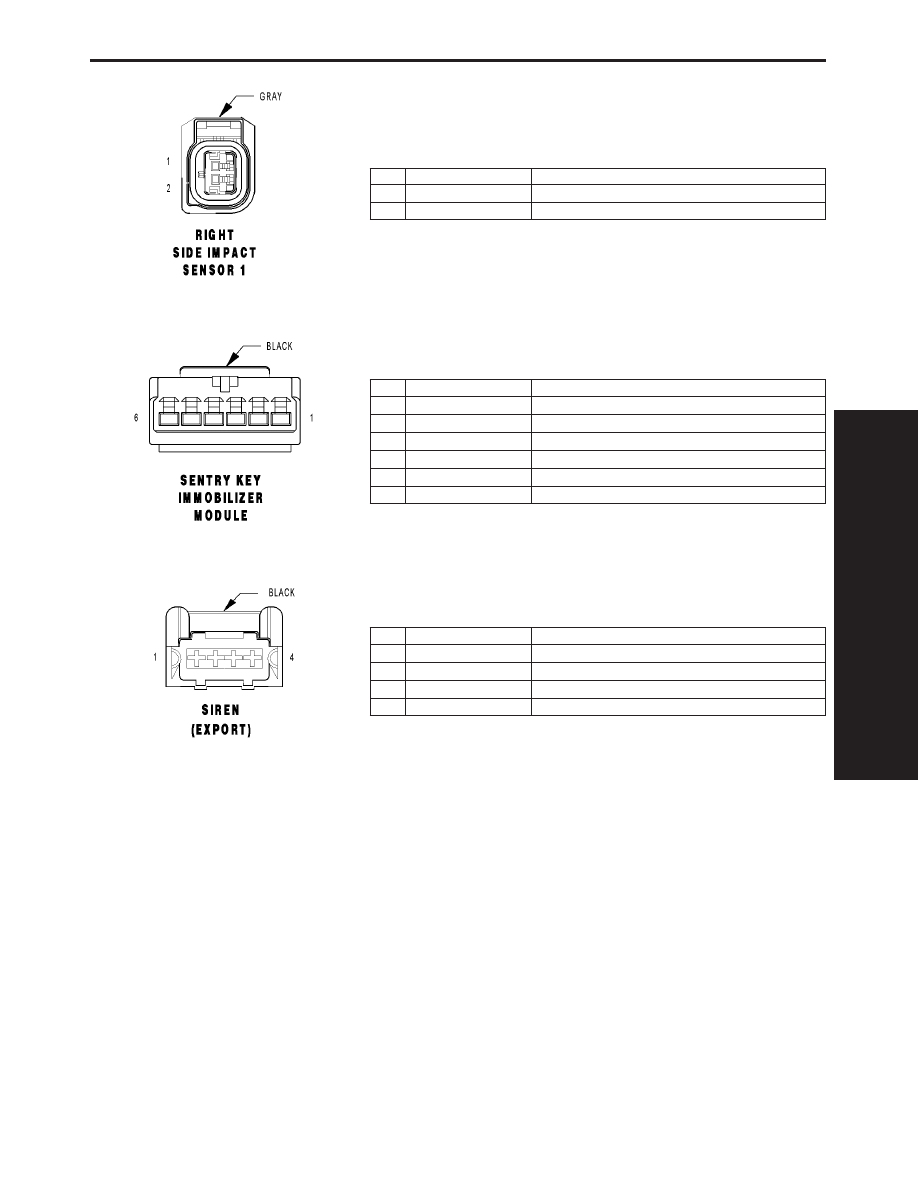

RIGHT SIDE IMPACT SENSOR 1 - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

R134 20LB/BR

RIGHT SIDE IMPACT SENSOR 1 GROUND

2

R132 20LG/VT

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

SENTRY KEY IMMOBILIZER MODULE - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

G5 20DB/BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

Z2 20BK/LG

GROUND

6

M1 18PK

FUSED B(+)

SIREN (EXPORT) - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

X5 20LB/RD

SIREN CONTROL

2

X5 20LB/RD

SIREN CONTROL

3

Z1 20BK

GROUND

4

M11 16PK/LB

FUSED B(+) (I.O.D.)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

425

CONNECTOR PINOUTS

NOTES

426
