Chrysler PT Cruiser. Manual - part 107

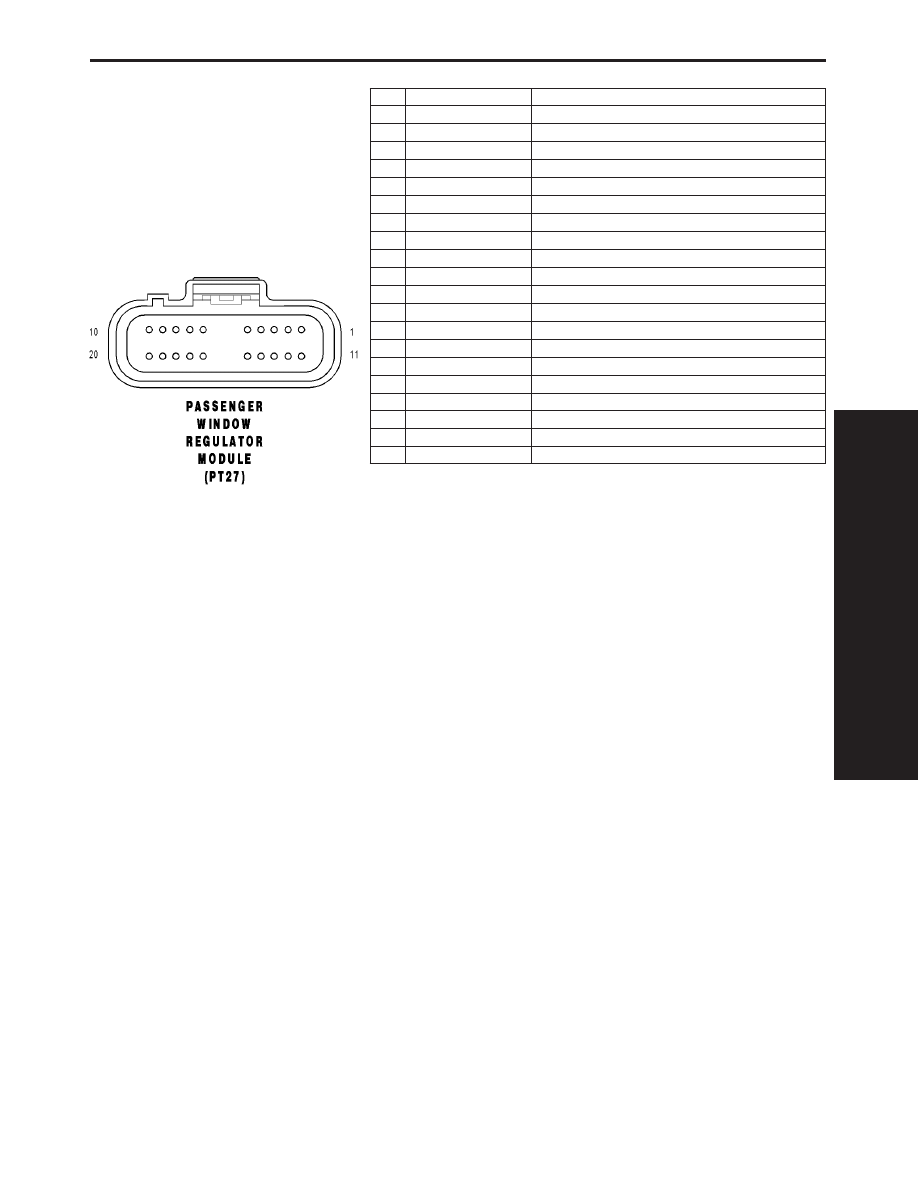

PASSENGER WINDOW REGULATOR MODULE (PT27) - BLACK 20 WAY

CAV

CIRCUIT

FUNCTION

1

Z1 16BK

GROUND

2

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

3

Q326 20OR/BR

PASSENGER REAR WINDOW SWITCH MUX

4

Q336 20OR/GY

PASSENGER FRONT WINDOW SWITCH MUX

5

Q31 20OR/DB

POWER TOP SWITCH MUX

6

Q14 16GY

PASSENGER REAR WINDOW DRIVER UP

7

Q24 16DG

PASSENGER REAR WINDOW DRIVER DOWN

8

-

-

9

-

-

10

F21 16TN

FUSED B(+)

11

Z1 16BK

GROUND

12

Z2 20BK/LG

GROUND

13

D25 18VT/YL

PCI BUS

14

F10 18YL/RD

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

15

Q58 20OR/YL

PASSENGER WINDOW DROP SWITCH SENSE

16

-

-

17

-

-

18

-

-

19

-

-

20

F21 16TN

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

415

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

416

CONNECTOR PINOUTS

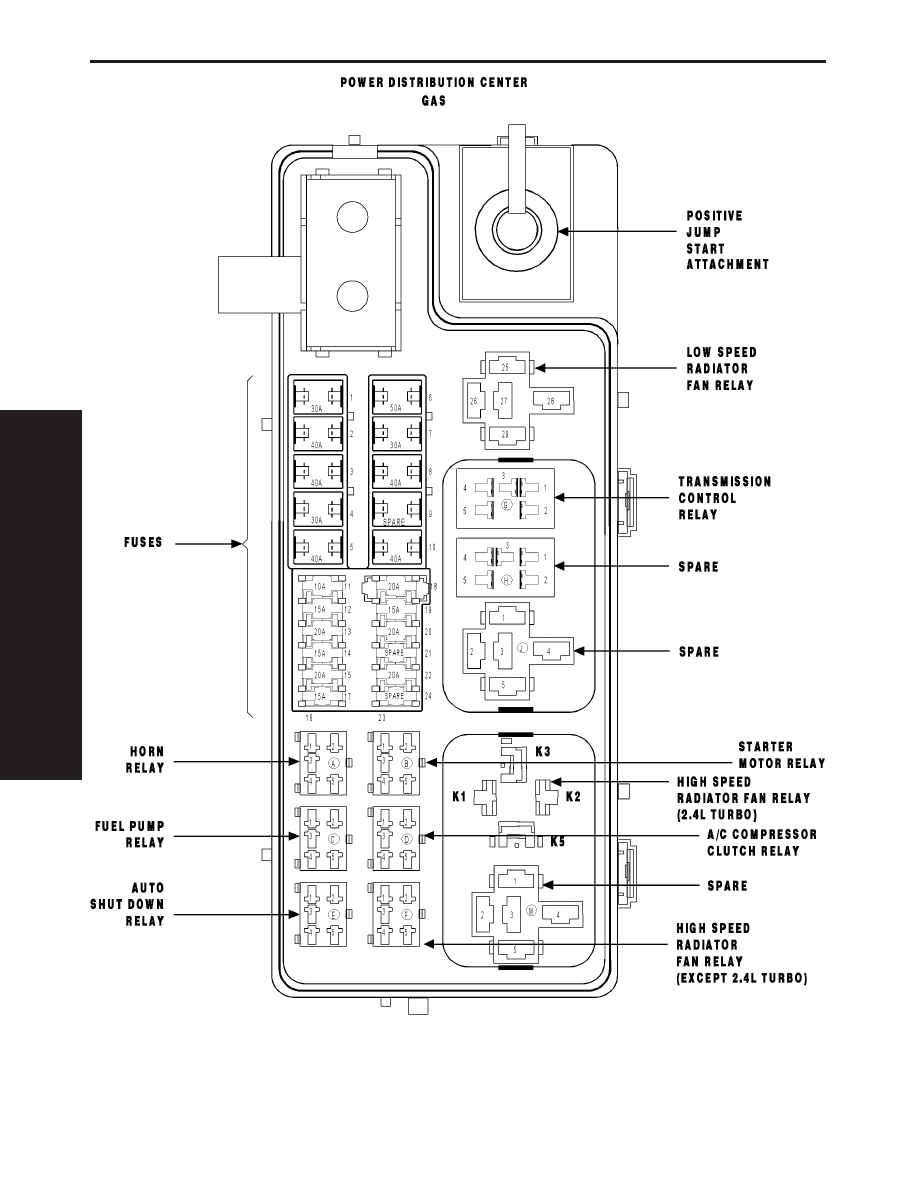

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

30A

A1 14RD

FUSED B(+)

2

40A

A10 12RD/DG (ABS)

FUSED B(+)

3

40A

A2 12PK/BK

FUSED B(+)

4

30A

A35 14DB (POWER SEATS)

FUSED B(+)

5

40A

A16 12GY

FUSED B(+)

6

50A

A110 10VT/RD (2.4L TURBO)

FUSED B(+)

7

30A

A20 12RD/DB (ABS)

FUSED B(+)

8

40A

A4 12BK/PK

FUSED B(+)

9

40A

A122 12RD (DIESEL)

FUSED B(+)

9

40A

A25 12DB (POWER TOP)

FUSED B(+)

10

40A

A3 12RD/WT

FUSED B(+)

11

10A

A17 20RD/BK

FUSED B(+)

12

15A

F32 18PK/DB

FUSED B(+)

13

20A

A14 18RD/WT

FUSED B(+)

14

15A

F62 20RD

FUSED B(+)

14

15A

F62 20RD

FUSED B(+)

15

20A

A30 16RD/WT (EATX)

FUSED B(+)

16

15A

L3 16RD/OR

DIMMER SWITCH HIGH BEAM OUTPUT

17

15A

L33 16LG/BR

FUSED DIMMER SWITCH HIGH BEAM OUTPUT

18

20A

M11 16PK/LB

FUSED B(+)

19

15A

A15 18PK/DG

FUSED B(+)

20

20A

F1 16DB/BK

FUSED B(+)

21

15A

A140 16DG/WT (DIESEL)

FUSED B(+)

22

20A

F39 16PK/LG (EXPORT)

FUSED B(+)

23

-

-

-

24

-

-

-

HORN RELAY

CAV

CIRCUIT

FUNCTION

A1

X2 20DG/RD

HORN RELAY OUTPUT

A2

X3 20BK/RD

HORN RELAY CONTROL

A3

-

-

A4

F62 20RD

FUSED B(+)

A5

F62 20RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

417

CONNECTOR PINOUTS

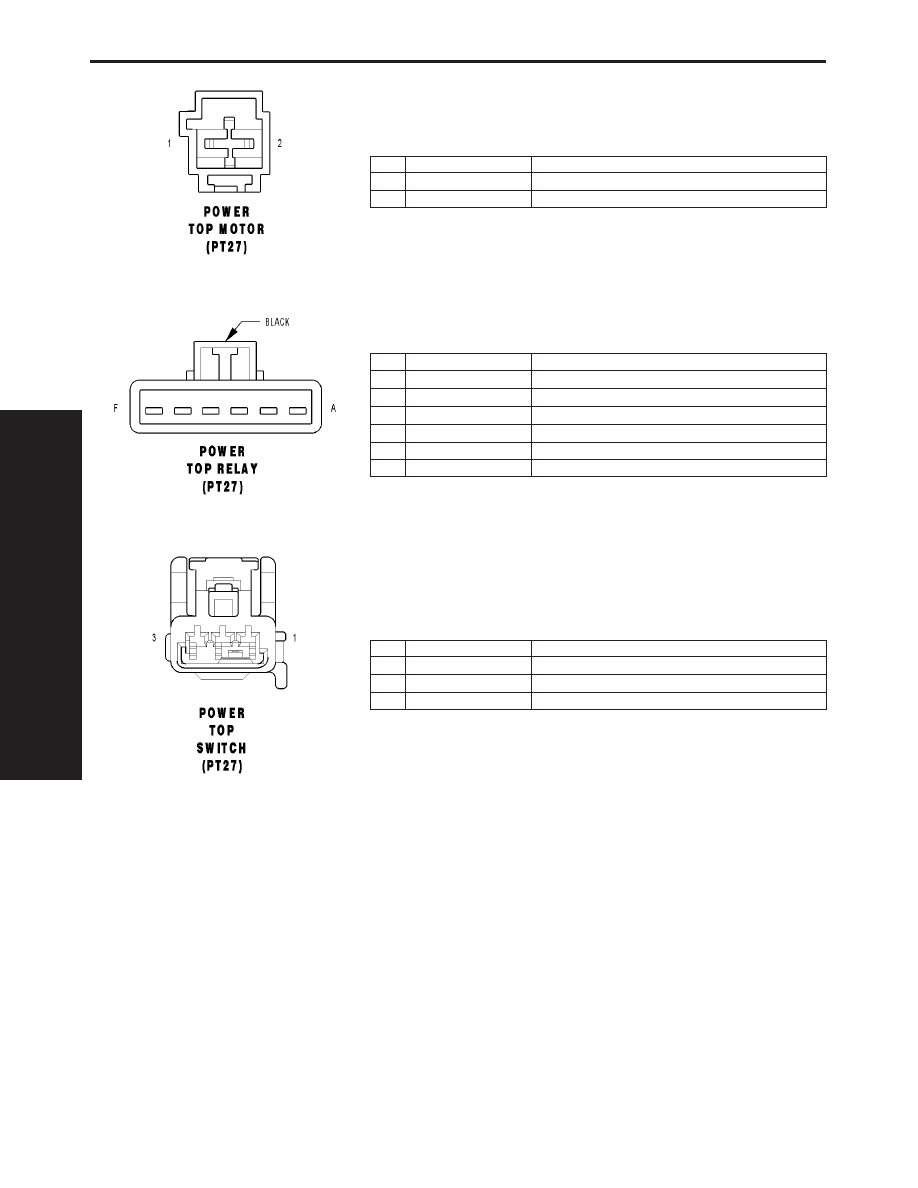

POWER TOP MOTOR (PT27) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

P3 12YL

TOP UP RELAY OUTPUT

2

P4 12 RD

TOP DOWN RELAY OUTPUT

POWER TOP RELAY (PT27) - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

A

P6 20RD/WT

TOP UP RELAY CONTROL

B

P3 12YL

TOP UP RELAY OUTPUT

C

A25 12DB

FUSED B(+)

D

Z253 12BK/DB

GROUND

E

P4 12RD

TOP DOWN RELAY OUTPUT

F

P5 20YL/BK

TOP DOWN RELAY CONTROL

POWER TOP SWITCH (PT27) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

E2 20OR

PANEL LAMPS DRIVER

2

Z2 20BK/LG

GROUND

3

Q31 20OR/DB

POWER TOP SWITCH MUX

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

418

CONNECTOR PINOUTS
