Chrysler Pacifica. Manual - part 879

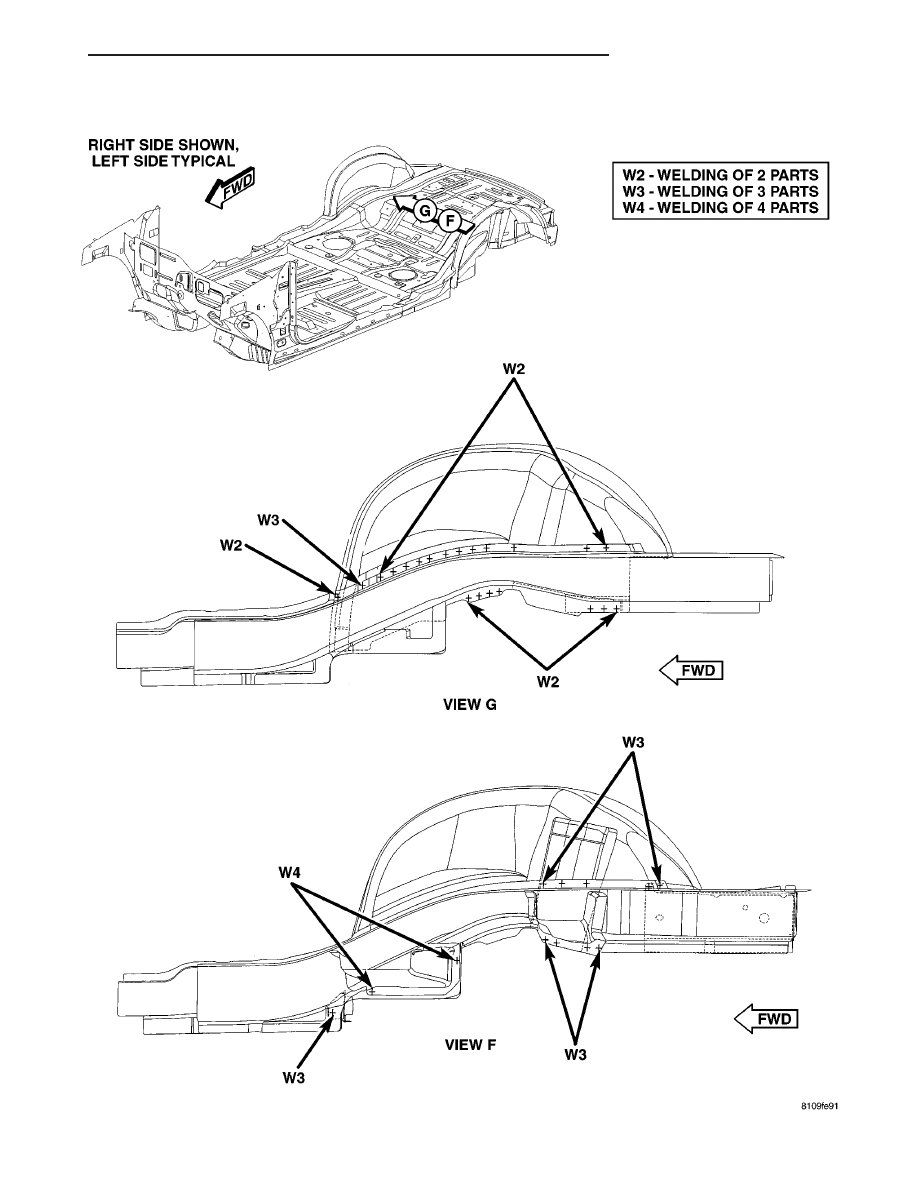

Fig. 134 UNDERBODY COMPLETE (8 OF 9)

CS

BODY STRUCTURE

23 - 311

WELD LOCATIONS (Continued)

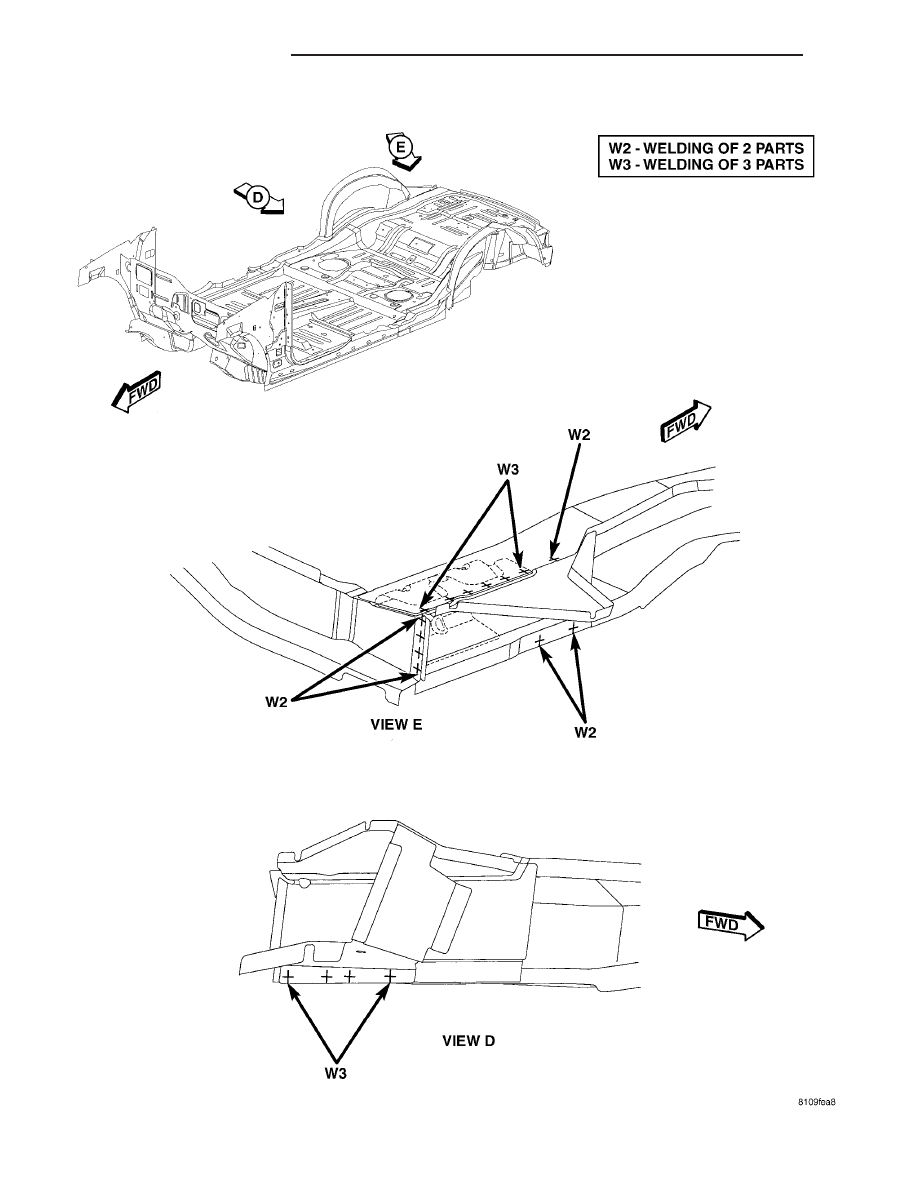

Fig. 135 UNDERBODY COMPLETE (9 OF 9)

23 - 312

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)

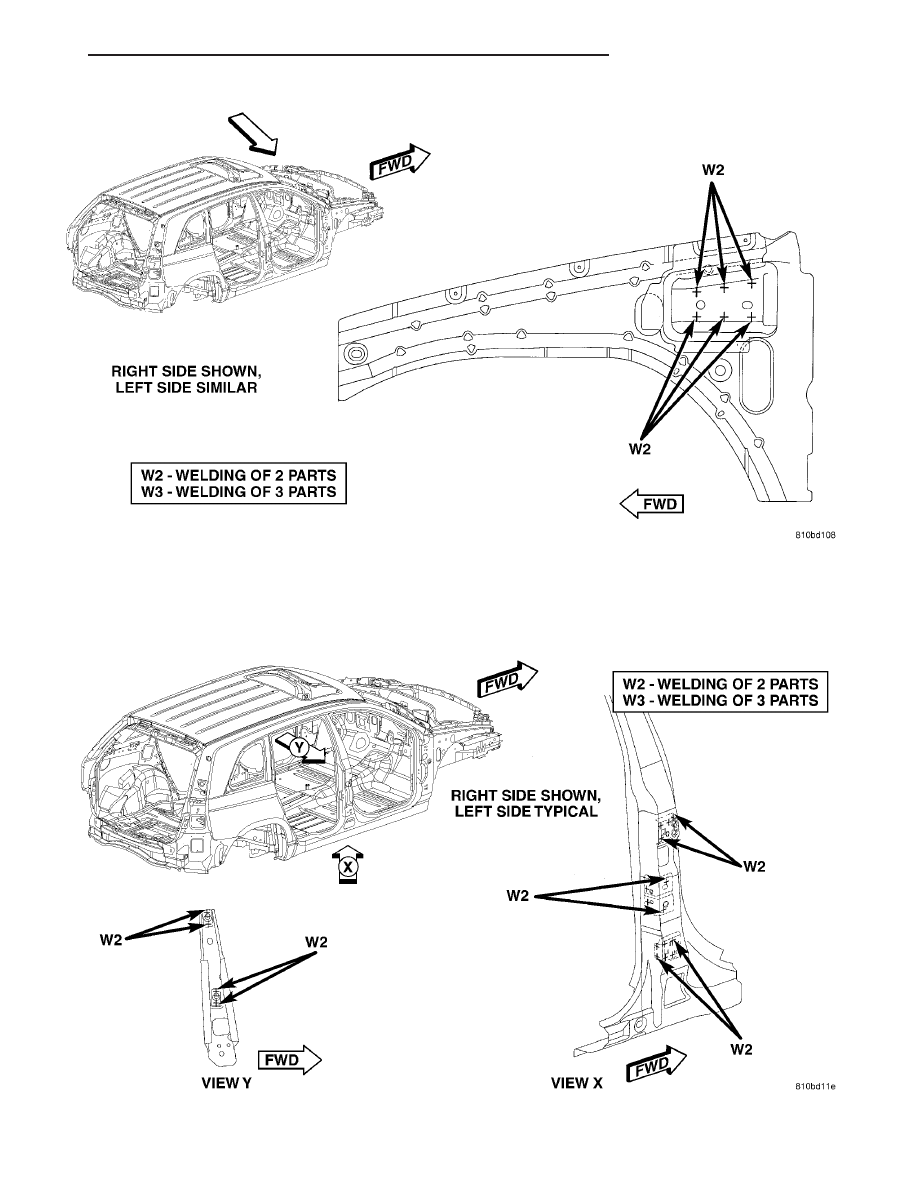

Fig. 136 FRONT FENDER BEAM REINFORCEMENT

Fig. 137 B-PILLAR TAPPING PLATES & REINFORCEMENT

CS

BODY STRUCTURE

23 - 313

WELD LOCATIONS (Continued)

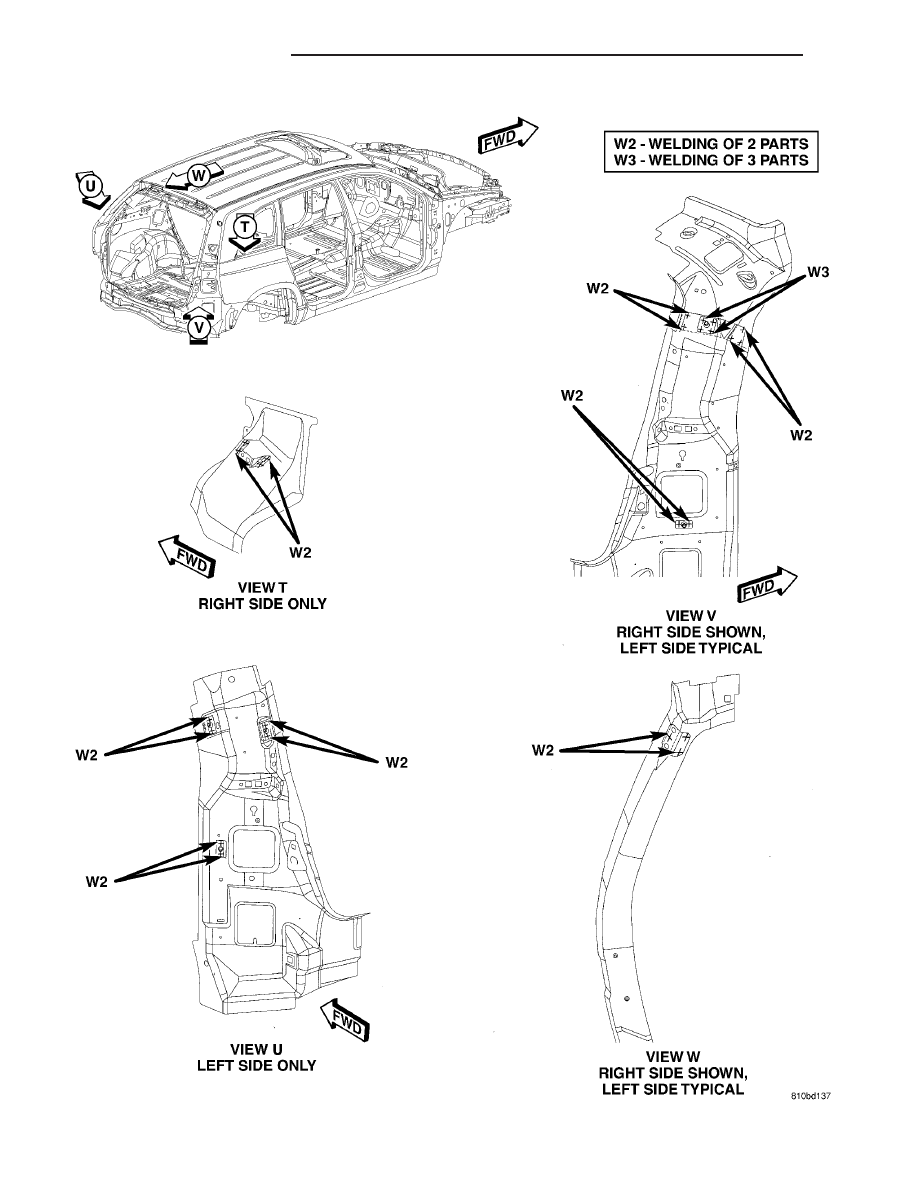

Fig. 138 C-PILLAR NUT PLATES & TAPPING PLATES

23 - 314

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)
