Fig.

1

1

0

REAR

FLOOR

T

O

LADDER

(1

OF

4)

CS

BODY STRUCTURE

23 - 287

WELD LOCATIONS (Continued)

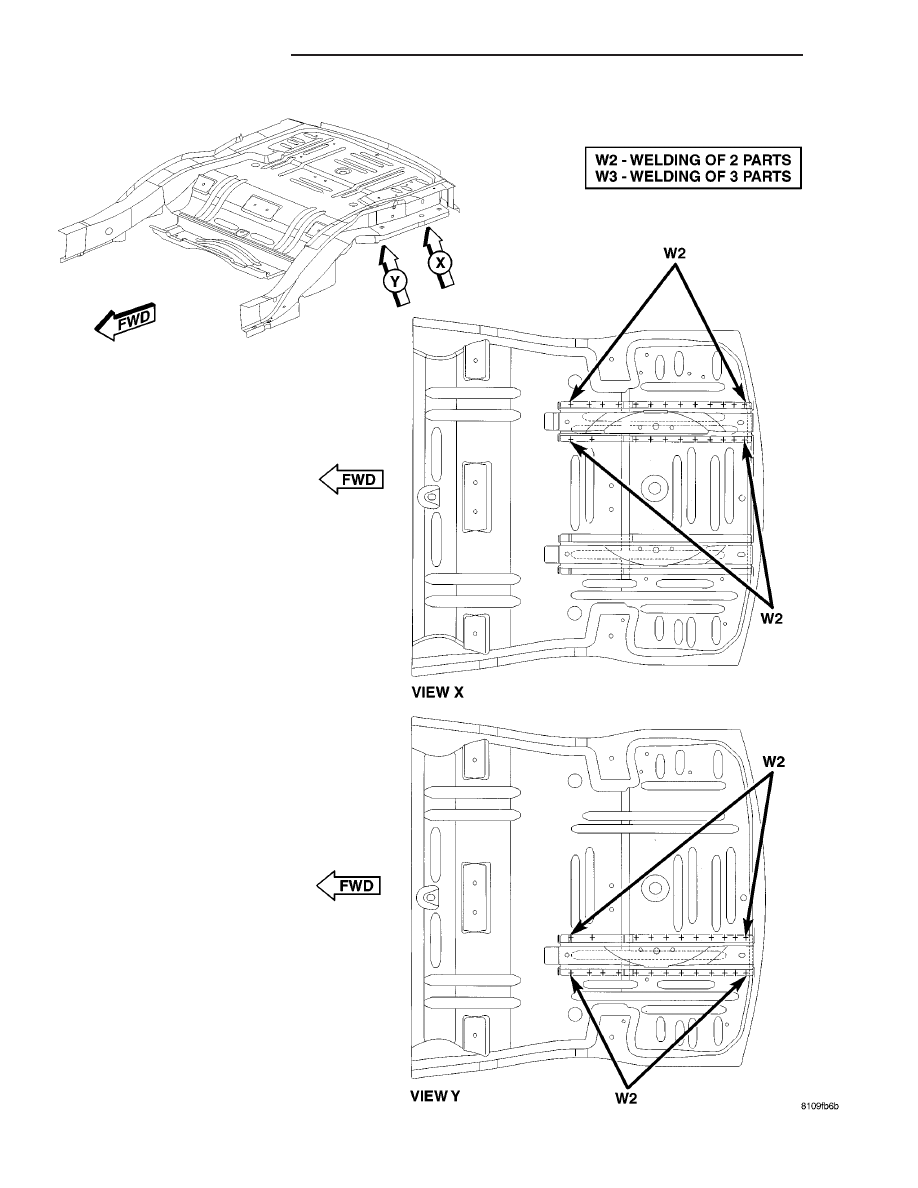

Fig. 111 REAR FLOOR TO LADDER (2 OF 4)

23 - 288

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)

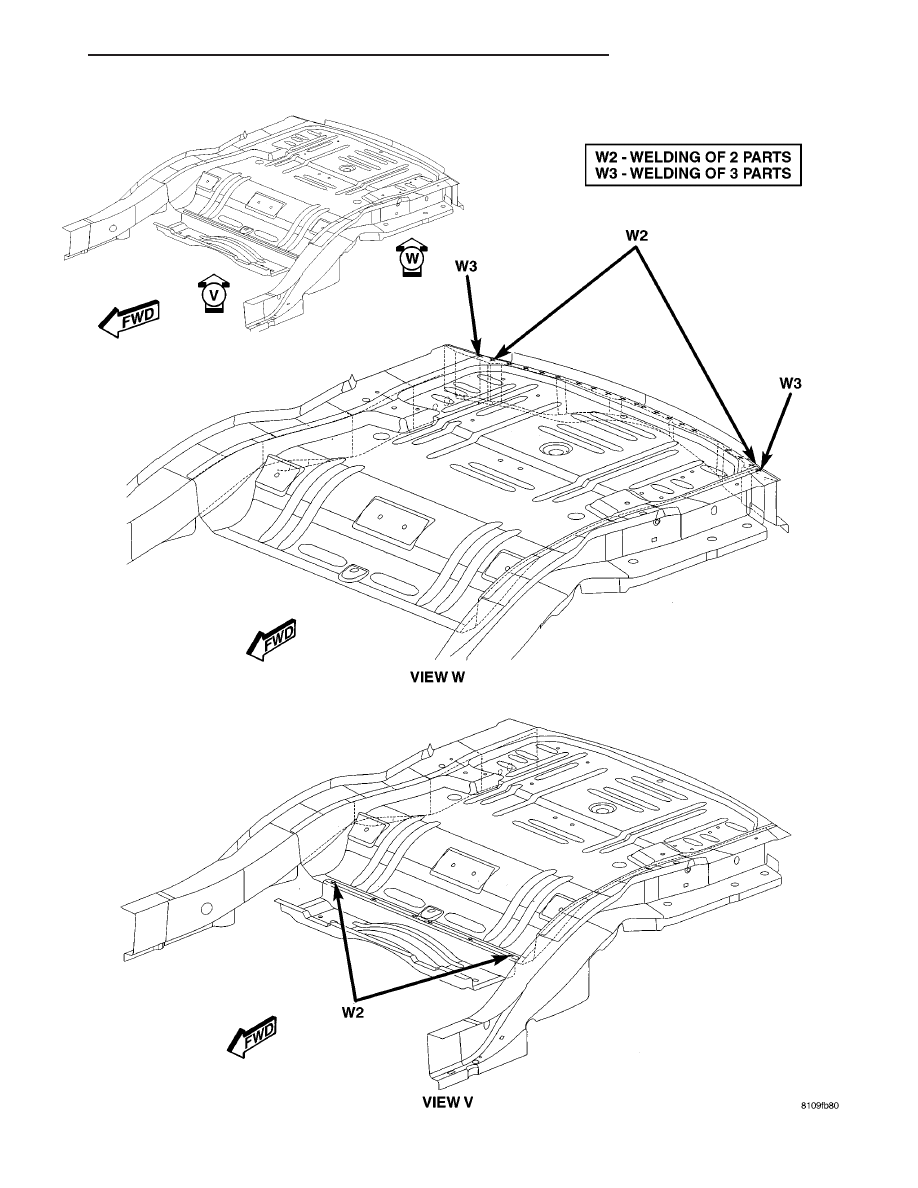

Fig. 112 REAR FLOOR TO LADDER (3 OF 4)

CS

BODY STRUCTURE

23 - 289

WELD LOCATIONS (Continued)

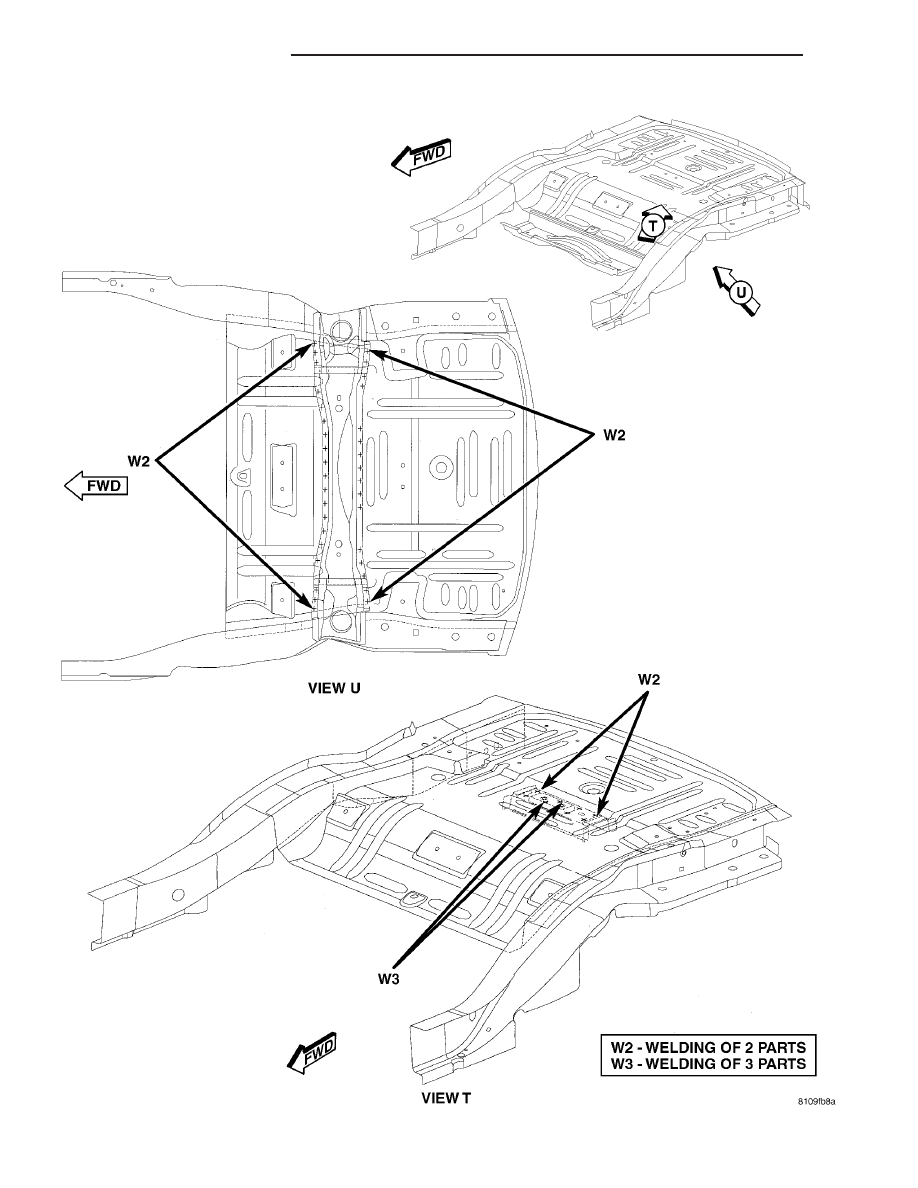

Fig. 113 REAR FLOOR TO LADDER (4 OF 4)

23 - 290

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)
