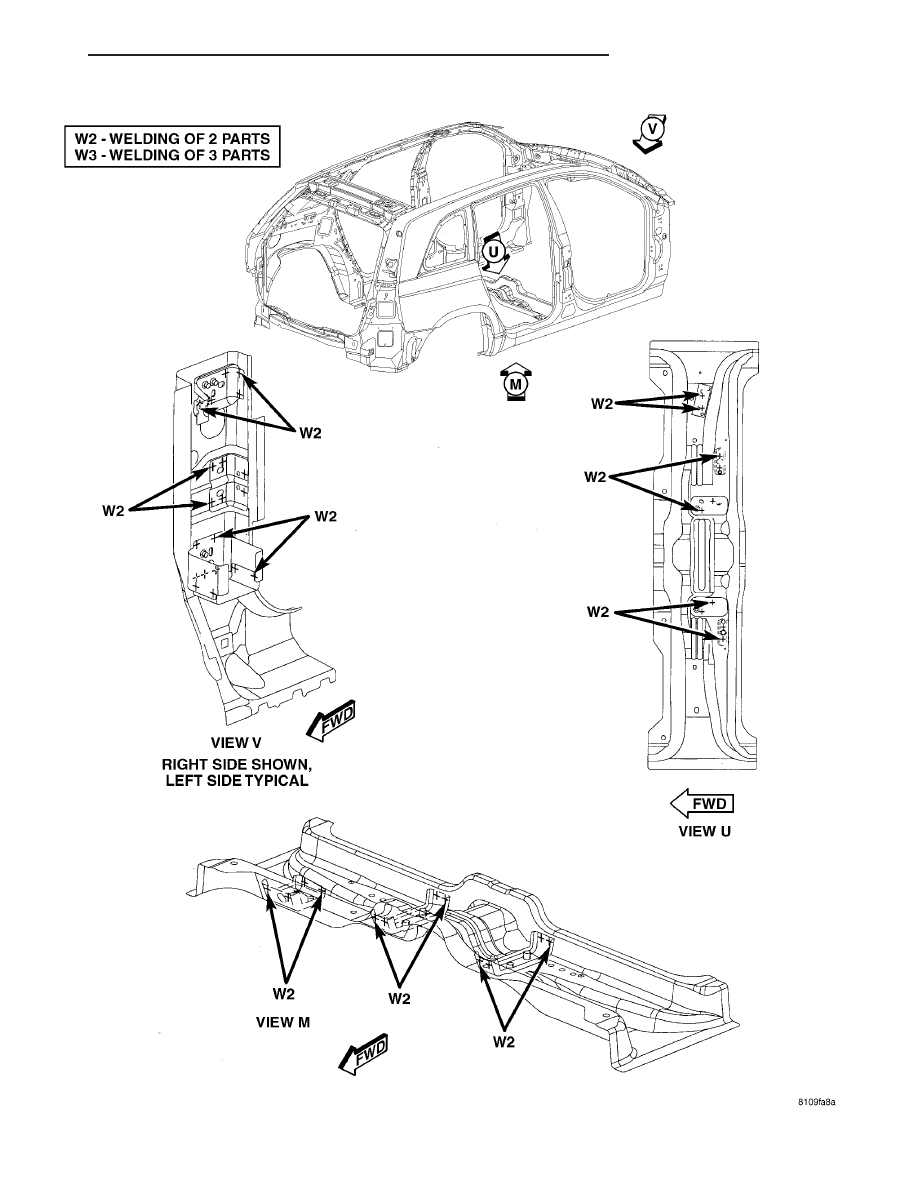

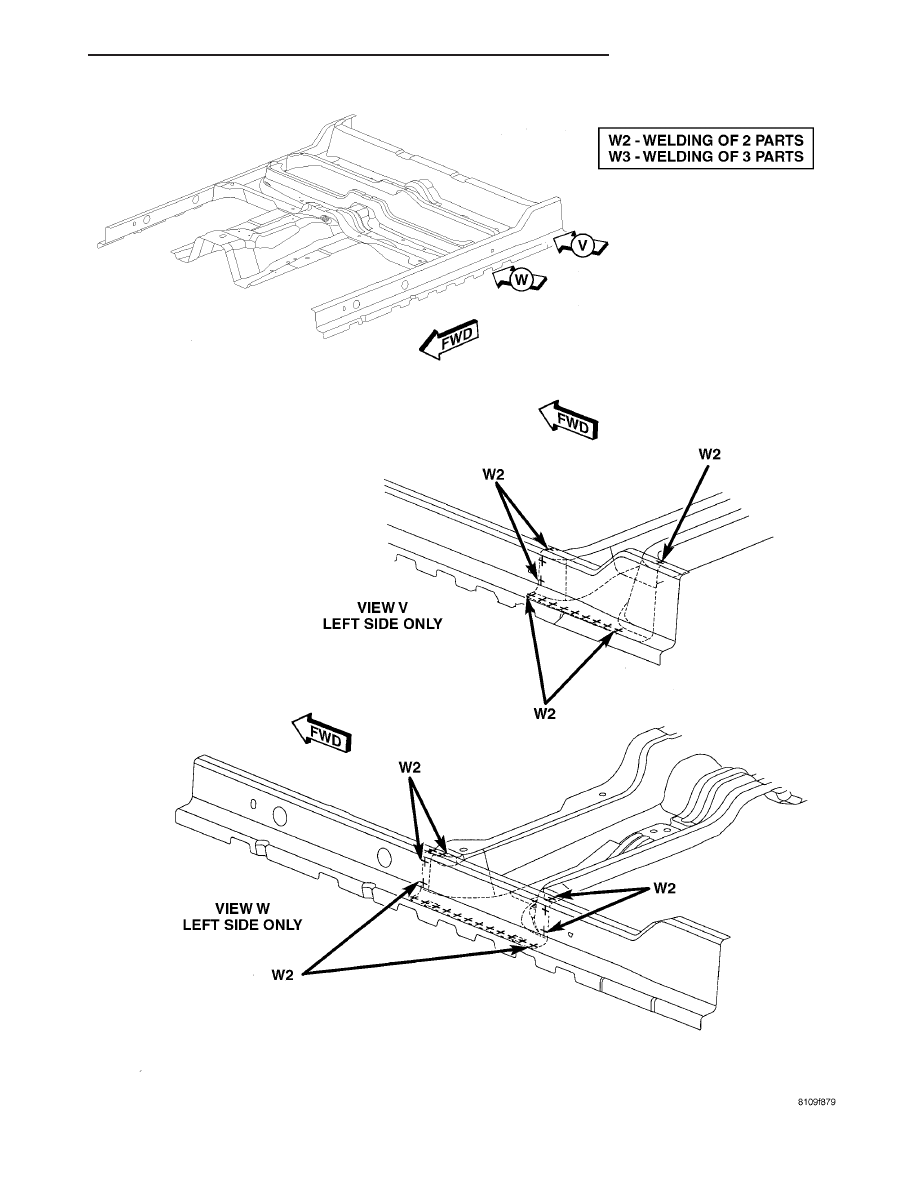

Fig. 102 MID LADDER ASSEMBLY (3 OF 3)

CS

BODY STRUCTURE

23 - 279

WELD LOCATIONS (Continued)

Fig. 103 MISCELLANEOUS - COWL PLENUM

23 - 280

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)

Fig. 104 MISCELLANEOUS - FRONT HINGE PILLAR/B-PILLAR CROSSMEMBER

CS

BODY STRUCTURE

23 - 281

WELD LOCATIONS (Continued)

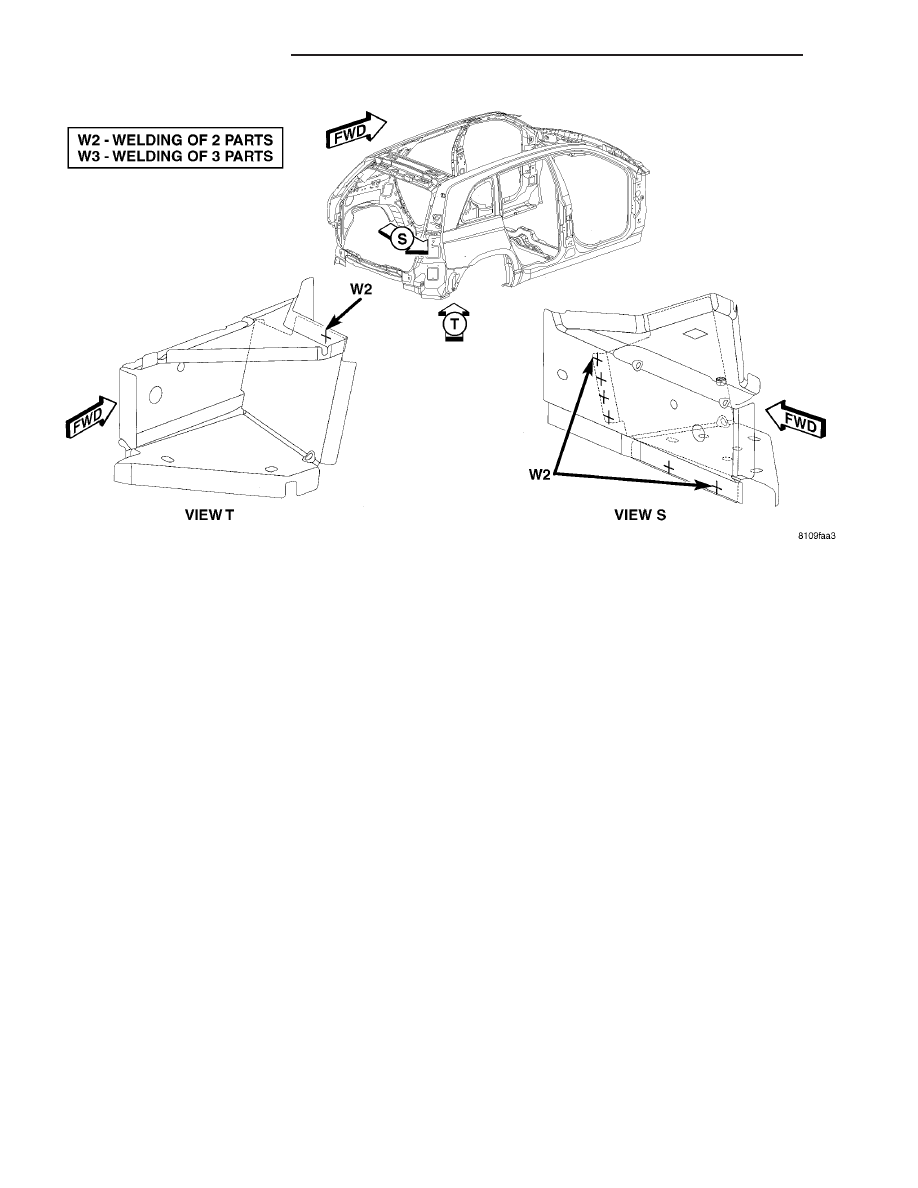

Fig. 105 MISCELLANEOUS - REAR RAIL CLOSE - OUT

23 - 282

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)
