Chrysler Pacifica. Manual - part 870

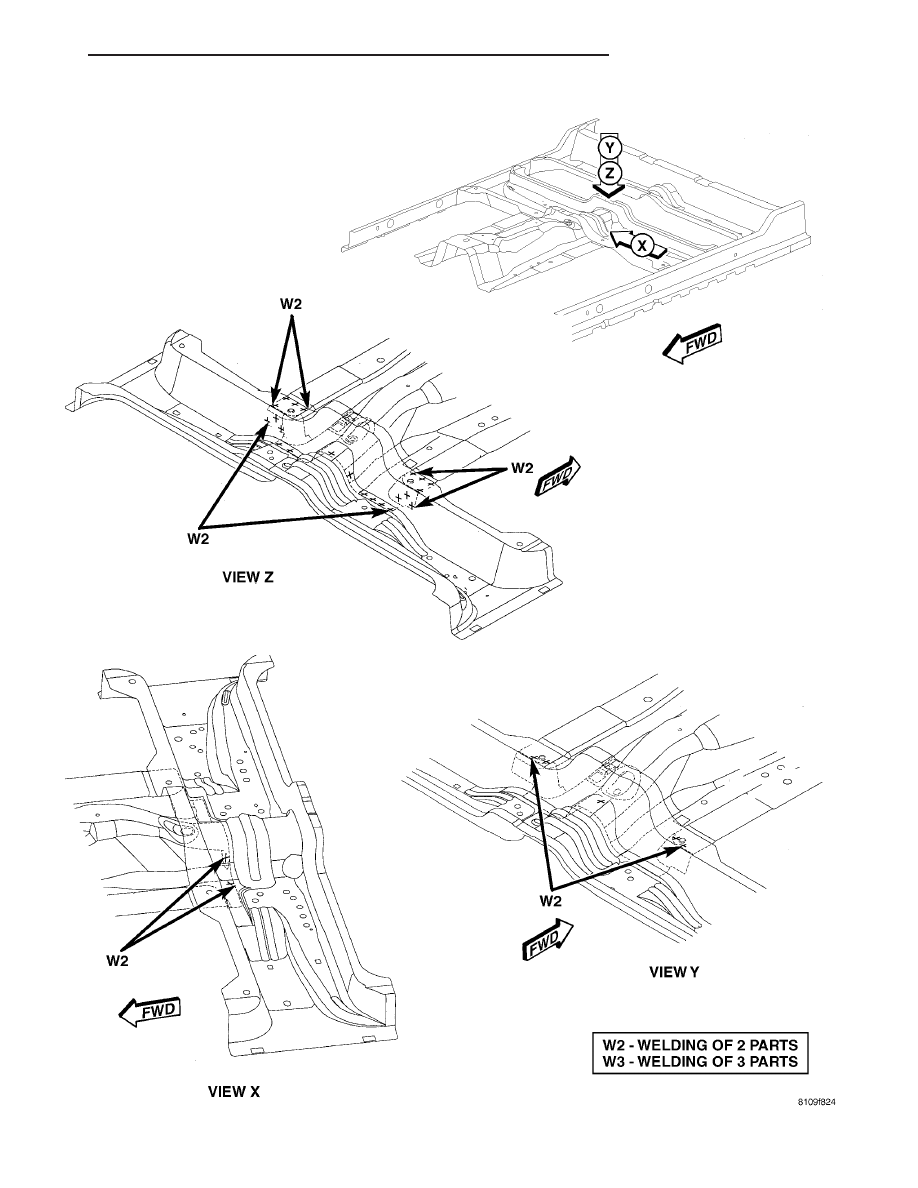

Fig. 98 LADDER COMPLETE (3 OF 4)

CS

BODY STRUCTURE

23 - 275

WELD LOCATIONS (Continued)

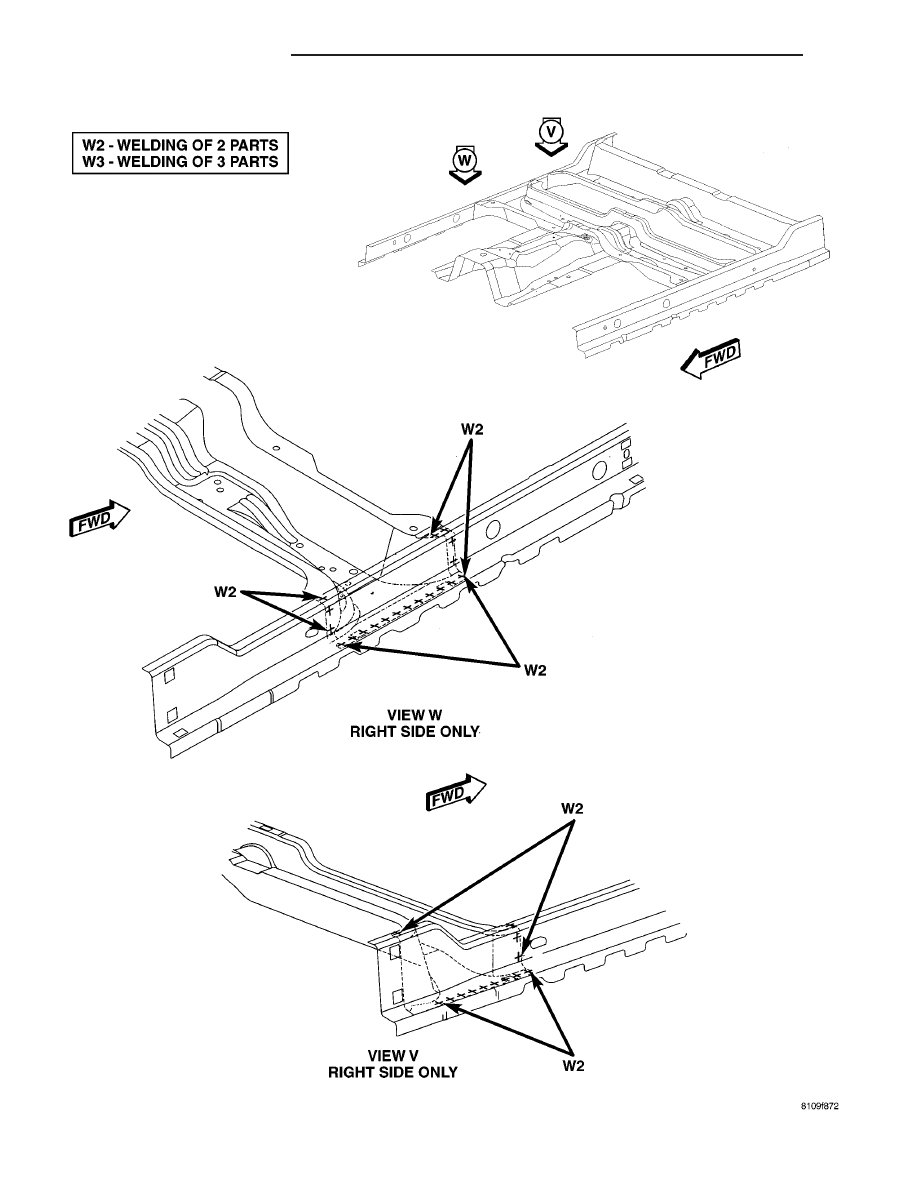

Fig. 99 LADDER COMPLETE (4 OF 4)

23 - 276

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)

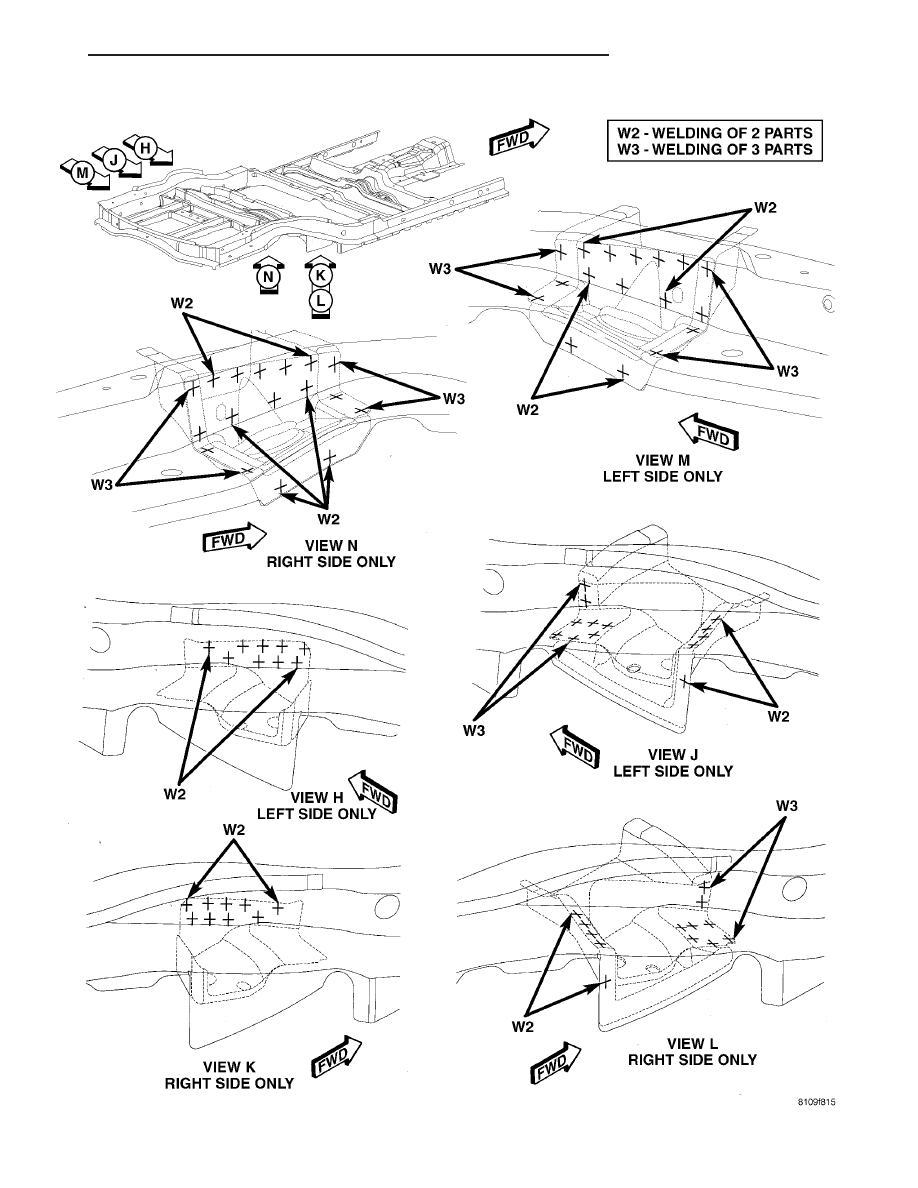

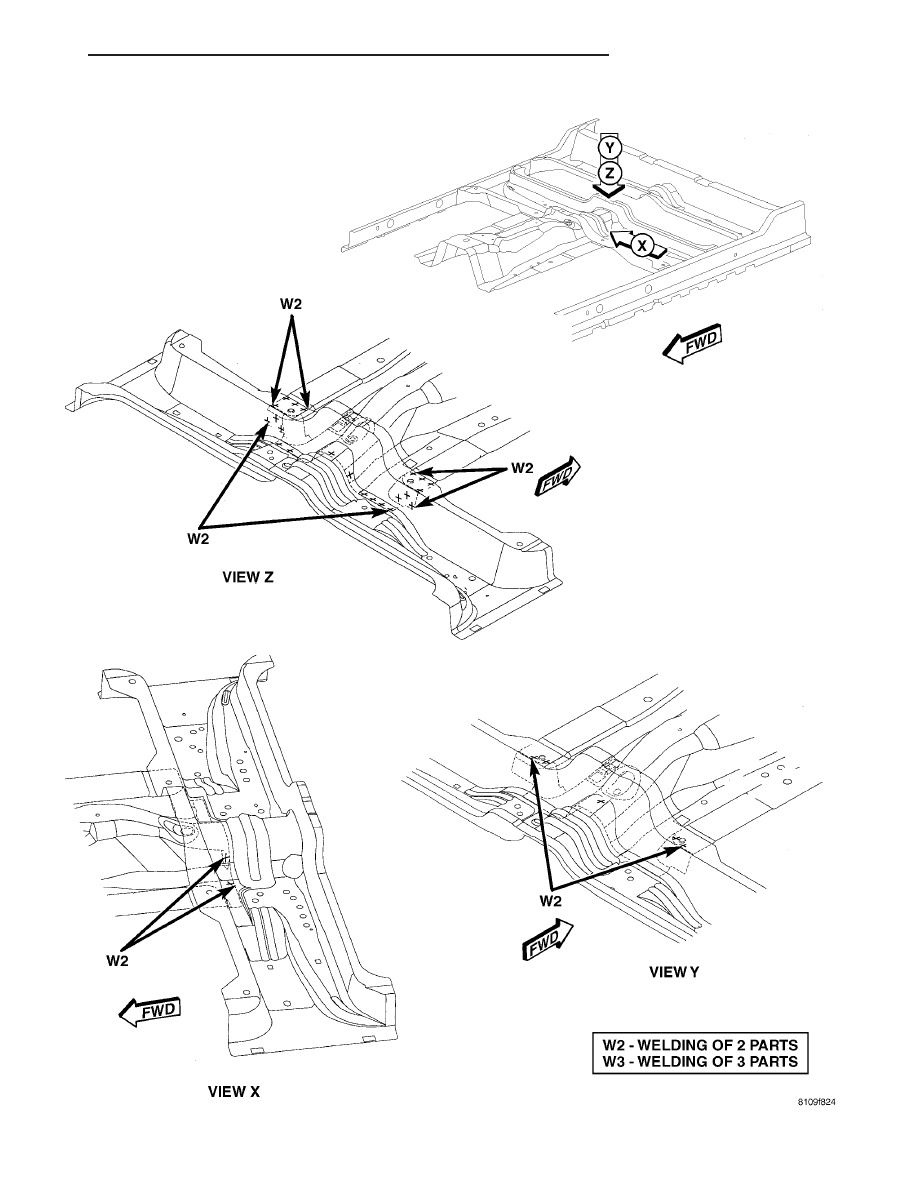

Fig. 100 MID LADDER ASSEMBLY (1 OF 3)

CS

BODY STRUCTURE

23 - 277

WELD LOCATIONS (Continued)

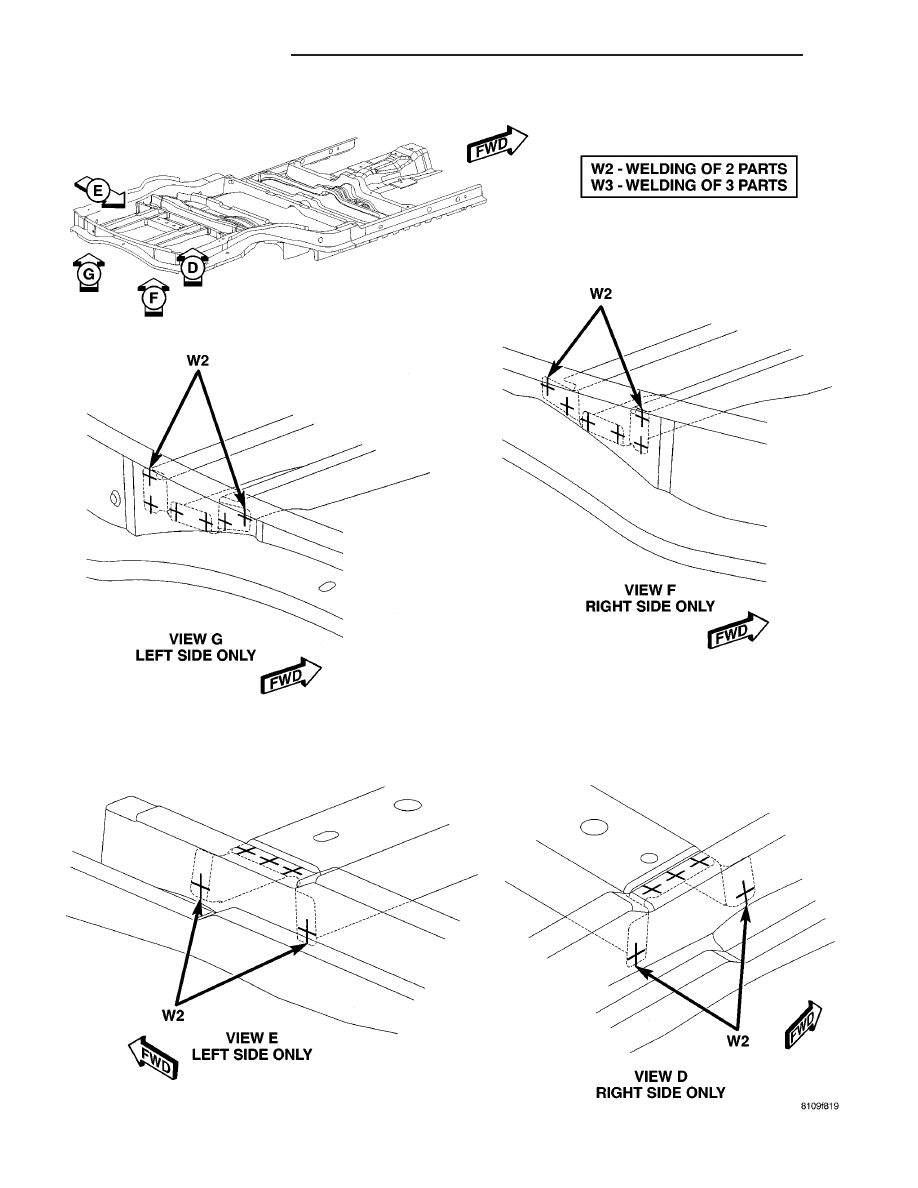

Fig. 101 MID LADDER ASSEMBLY (2 OF 3)

23 - 278

BODY STRUCTURE

CS

WELD LOCATIONS (Continued)
