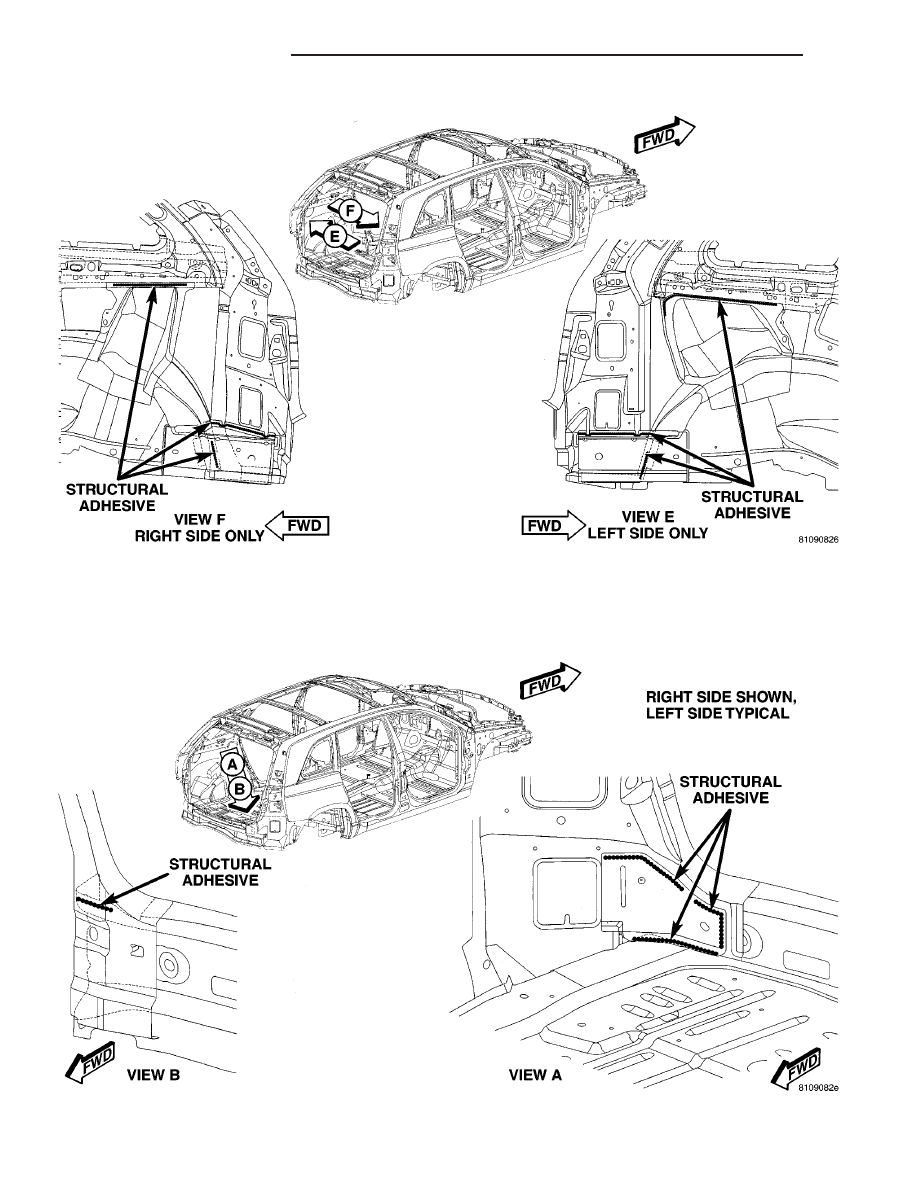

Fig. 13 INNER REAR QUARTER PANEL (1 OF 2)

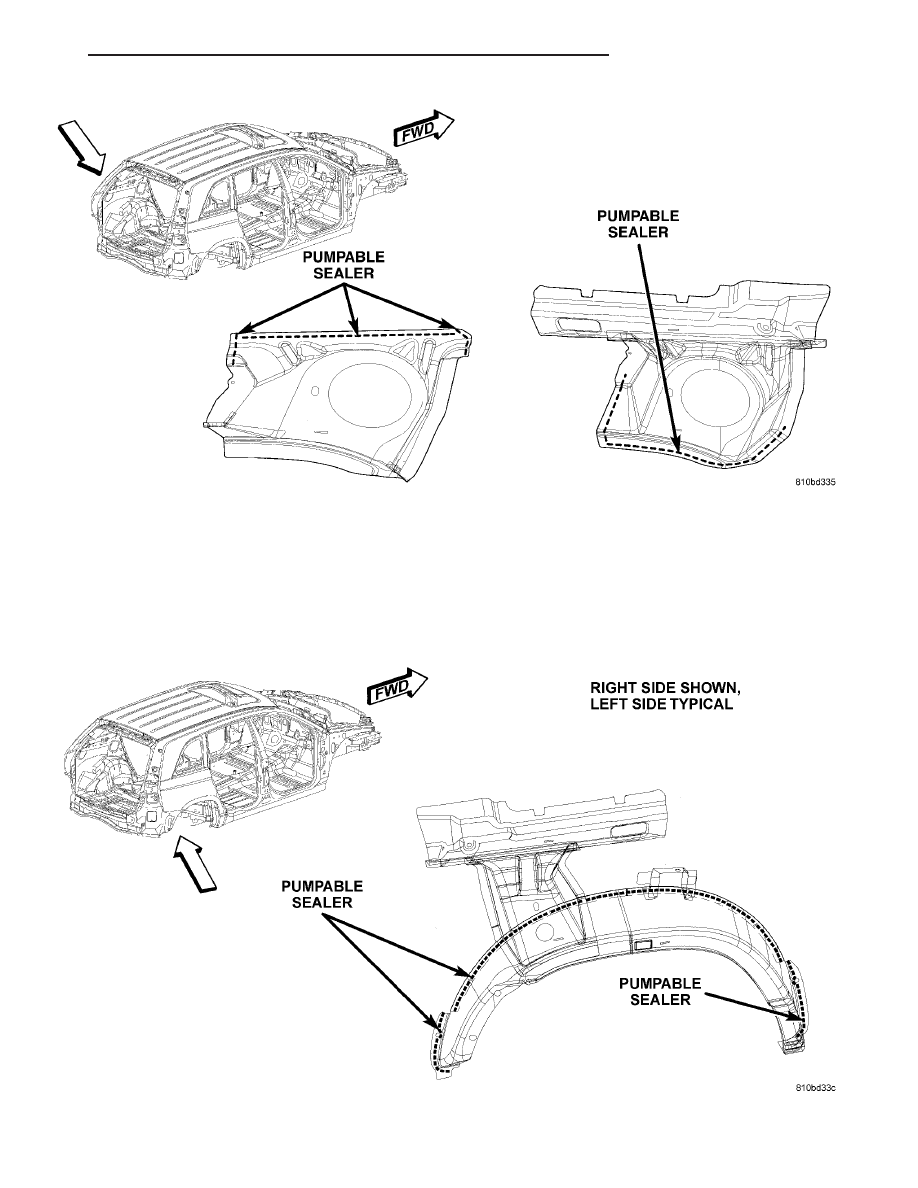

Fig. 14 INNER REAR QUARTER PANEL (2 OF 2)

CS

BODY STRUCTURE

23 - 191

SEALER LOCATIONS (Continued)

STRUCTURAL ADHESIVE
LOCATIONS

SPECIFICATIONS - STRUCTURAL ADHESIVE
LOCATIONS

NOTE:
There are two types of Structural Adhesives used. A
high strength epoxy and a high expansion lower
strength antiflutter material. High strength epoxy is
used on all except areas mark with a * in the index
Description.

STRUCTURAL ADHESIVE LOCATIONS INDEX

DESCRIPTION

FIGURE

A - PILLAR

15

BODY COMPLETE (1 OF 4)

16

BODY COMPLETE (2 OF 4)

17

BODY COMPLETE (3 OF 4)

18

BODY COMPLETE (4 OF 4)

19

BODY SIDE APERTURE COMPLETE (1

OF 2)

20

DESCRIPTION

FIGURE

BODY SIDE APERTURE COMPLETE (2

OF 2) *

21

BODY SIDE APERTURE COMPLETE

INNER

22

BODY SIDE APERTURE COMPLETE

OUTER

23

DASH ASSEMBLY

24

ENGINE BOX COMPLETE

25

FRONT RAILS

26

INNER REAR WHEELHOUSE LEFT SIDE

27

INNER REAR WHEELHOUSE RIGHT

SIDE

28

REAR FLOOR TO LADDER

29

ROOF (1 OF 2) *

30

ROOF (2 OF 2) *

31

UNDERBODY

32

UNDERBODY COMPLETE (1 OF 4)

33

UNDERBODY COMPLETE (2 OF 4)

34

UNDERBODY COMPLETE (3 OF 4)

35

UNDERBODY COMPLETE (4 OF 4)

36

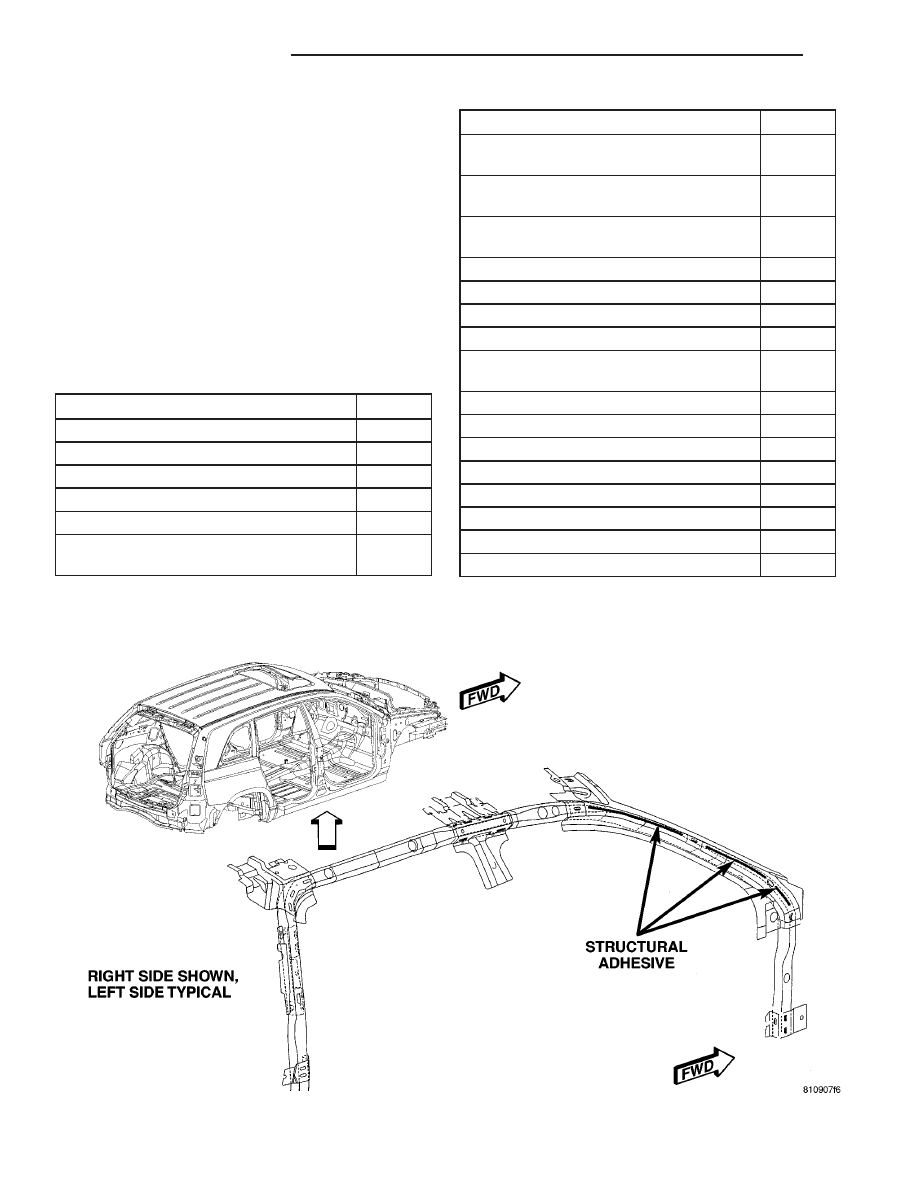

Fig. 15 A - PILLAR

23 - 192

BODY STRUCTURE

CS

Fig. 16 BODY COMPLETE (1 OF 4)

Fig. 17 BODY COMPLETE (2 OF 4)

CS

BODY STRUCTURE

23 - 193

STRUCTURAL ADHESIVE LOCATIONS (Continued)

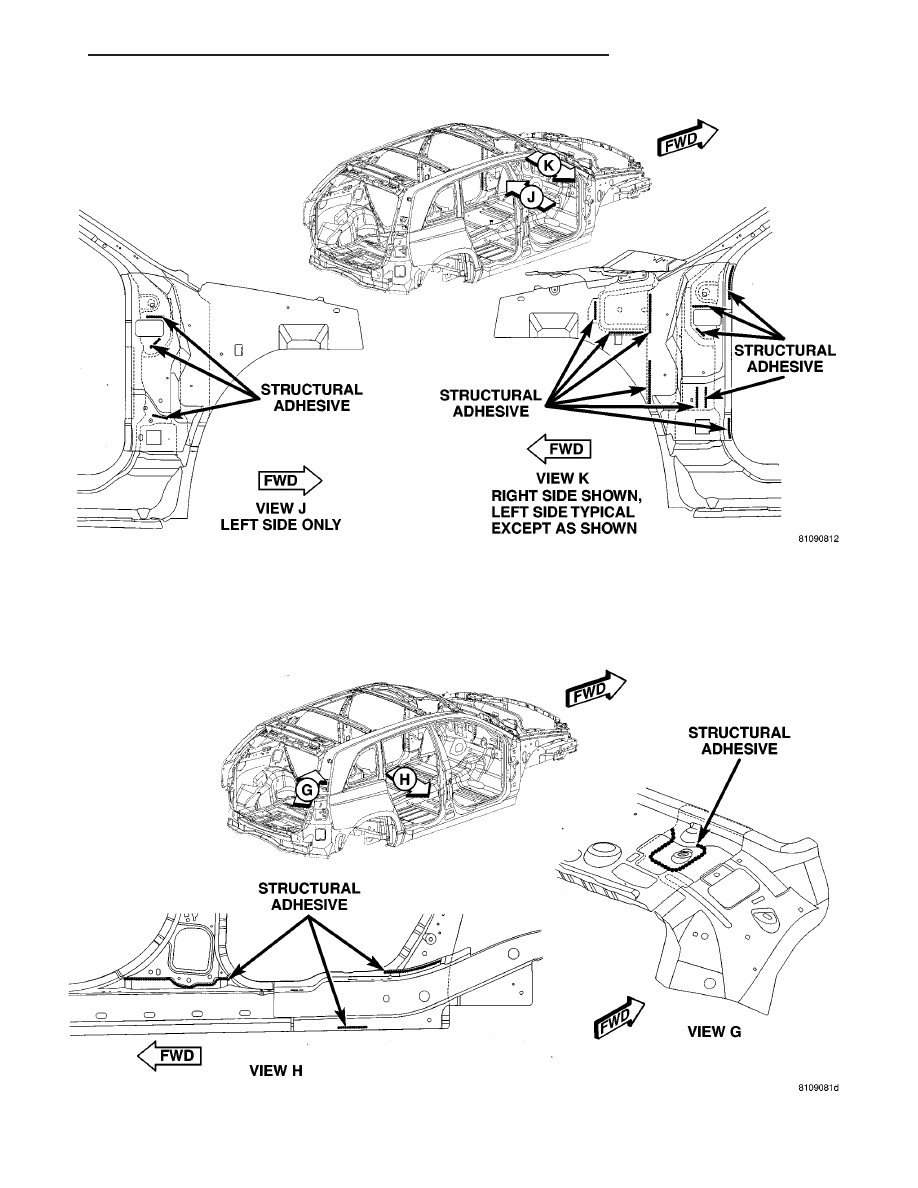

Fig. 18 BODY COMPLETE (3 OF 4)

Fig. 19 BODY COMPLETE (4 OF 4)

23 - 194

BODY STRUCTURE

CS

STRUCTURAL ADHESIVE LOCATIONS (Continued)
