(5) Release tab attaching fold flat handle to load

floor panel (Fig. 69).

(6) Disconnect fold flat cable from handle and

remove handle from load floor panel.

(7) Remove load floor panel (Refer to 23 - BODY/

SEATS/SEAT BACK - REMOVAL).

(8) Remove two bolts (on outboard side of seat)

attaching drive link assembly (Fig. 70).

(9) Remove drive link assembly.
(10) Remove outboard seat back shield (Fig. 71).

(11) Disconnect fold flat cable from outboard fold

flat mechanism (Fig. 72).

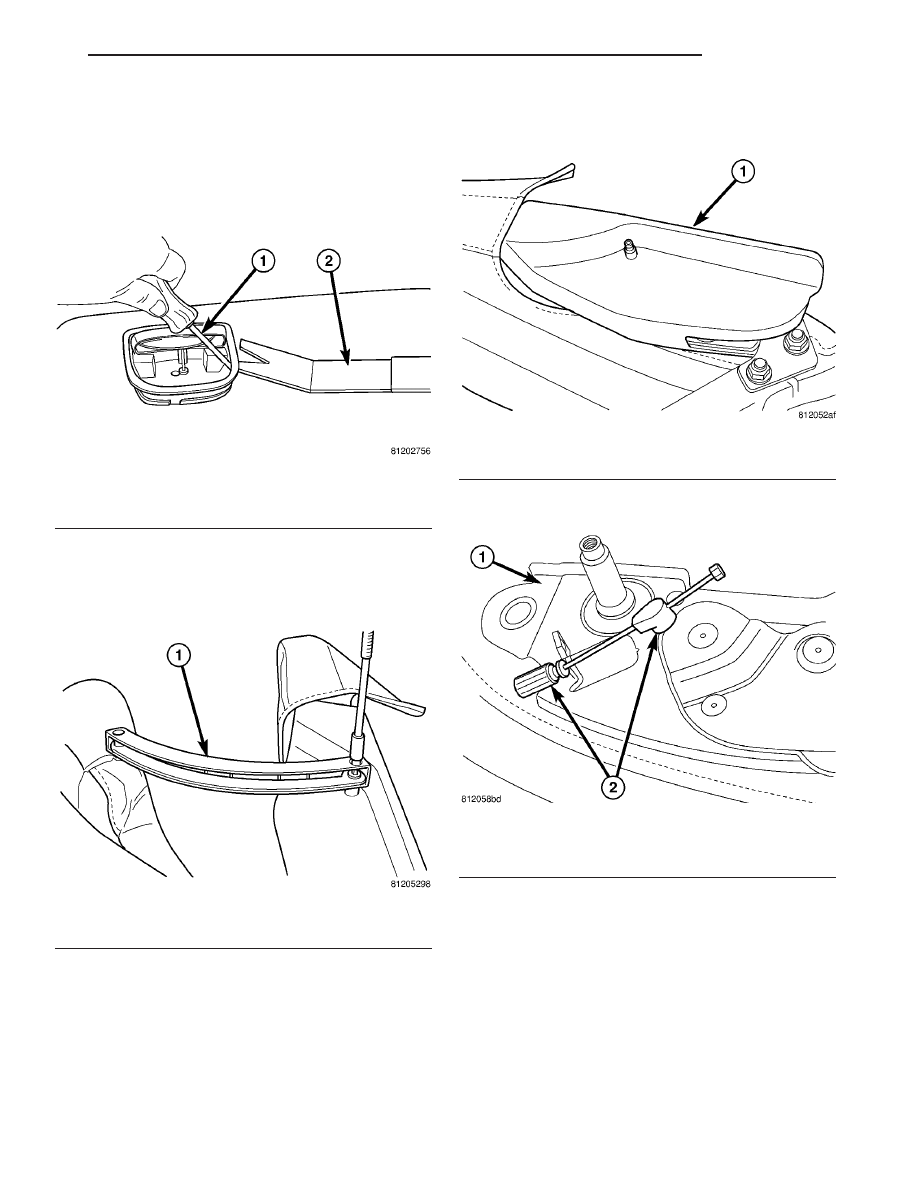

Fig. 69 REMOVE FOLD FLAT HANDLE

1 - PRY TAB INWARD
2 - TRIM TOOL

Fig. 70 DRIVE LINK AND SHIELD

1 - DRIVE LINK AND SHIELD

Fig. 71 OUTBOARD SEAT BACK SHIELD

1 - SHIELD

Fig. 72 FOLD FLAT CABLE ATTACHING POINTS

1 - FOLD FLAT MECHANISM
2 - FOLD FLAT CABLE ATTACHING POINTS

CS

SEATS

23 - 143

THIRD ROW FOLD FLAT HANDLE AND CABLE (Continued)

(12) Remove fold flat cable from seat back (Fig.

73).

INSTALLATION

(1) Install fold flat cable (Fig. 74).

(2) Connect fold flat cable to outboard fold flat

mechanism (Fig. 90).

(3) Install outboard seat back shield (Fig. 89).
(4) Place drive link assembly into position.
(5) Install two bolts (on outboard side of seat)

attaching drive link assembly (Fig. 58). Tighten to 10
N·m (7 ft. lbs.) torque.

(6) Connect fold flat cable to handle (Fig. 53).
(7) Place handle into position on load floor panel

(Fig. 75).

(8) Depress tab and press handle into seated posi-

tion.

(9) Install third row seat. (Refer to 23 - BODY/

SEATS/THIRD ROW SEAT - INSTALLATION).

(10) Install rear floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE TRAY -
INSTALLATION).

(11) Close liftgate.

THIRD ROW LOAD FLOOR
PANEL

REMOVAL

(1) Open liftgate.
(2) Using finger, disengage fold flat cable from

handle (Fig. 76).

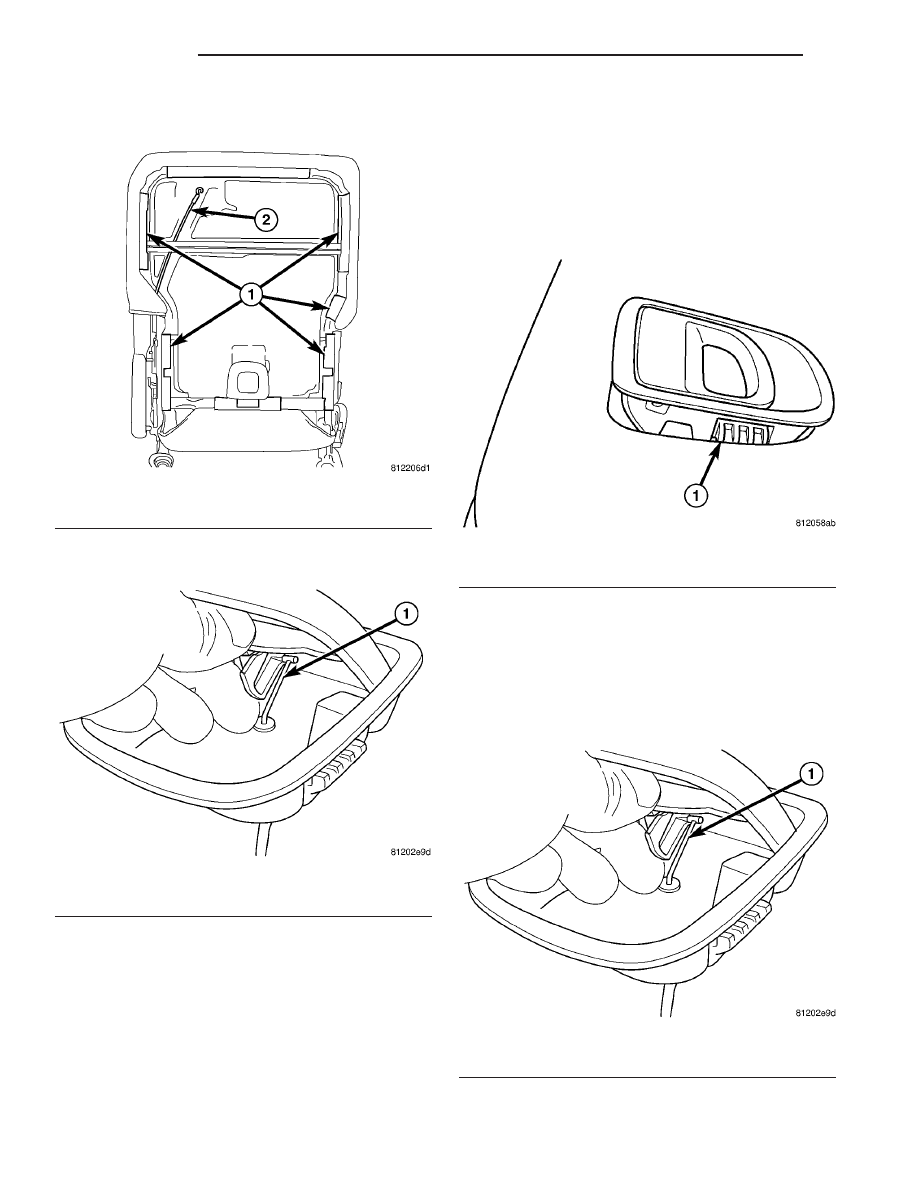

Fig. 73 FOLD FLAT CABLE IN SEAT BACK

1 - J-STRAPS
2 - FOLD FLAT CABLE

Fig. 74 FOLD FLAT CABLE

1 - RELEASE CABLE

Fig. 75 INSTALL FOLD FLAT HANDLE

1 - DEPRESS TAB

Fig. 76 FOLD FLAT CABLE

1 - RELEASE CABLE

23 - 144

SEATS

CS

THIRD ROW FOLD FLAT HANDLE AND CABLE (Continued)

(3) Release tab attaching fold flat handle to load

floor panel (Fig. 77).

(4) Disconnect fold flat cable from handle and

remove handle from load floor panel.

(5) Remove load floor panel by using a trim tool

and lifting up the edges to disengage the push pins
(Fig. 78).

(6) Remove load floor panel from seat back frame.
(7) Remove child seat tether bezel, if equipped

(Fig. 79).

INSTALLATION

(1) Align load floor panel and push pins fasteners

with holes in seat frame and press into position.

(2) Connect fold flat cable to handle.
(3) Place handle into position on load floor panel.

(4) Press handle into full seated position.
(5) Place third row child seat tether bezel into

position.

(6) Press bezel into the full seated position.

THIRD ROW CHILD SEAT
TETHER BEZEL

REMOVAL

(1) Using trim tool, remove child seat tether bezel

from third row seat load floor panel (Fig. 80)

INSTALLATION

(1) Place third row child seat tether bezel into

position.

(2) Press bezel into the full seated position.

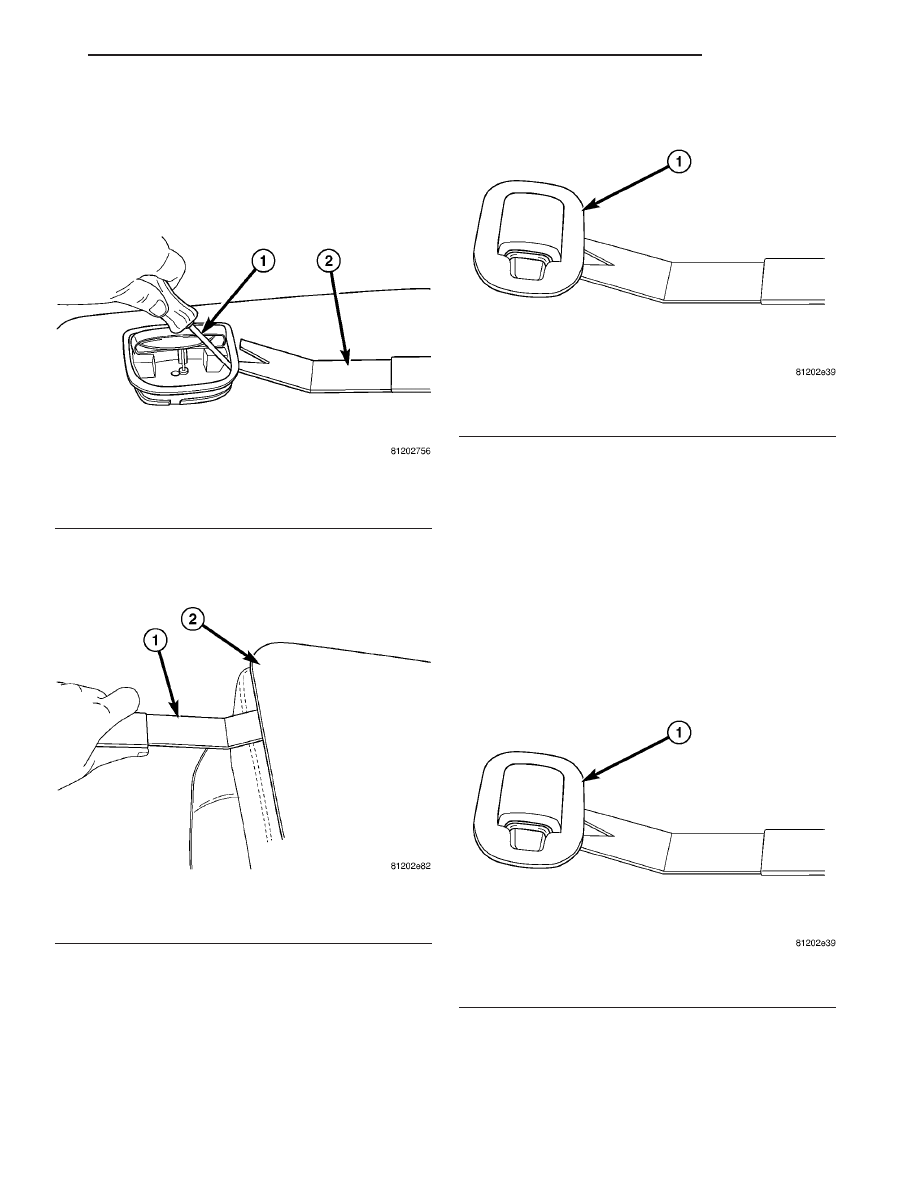

Fig. 77 REMOVE FOLD FLAT HANDLE

1 - PRY TAB INWARD
2 - TRIM TOOL

Fig. 78 REMOVE LOAD FLOOR PANEL

1 - TRIM TOOL
2 - LOAD FLOOR PANEL

Fig. 79 REMOVE CHILD SEAT TETHER BEZEL

1 - CHILD SEAT TETHER BEZEL

Fig. 80 REMOVE CHILD SEAT TETHER BEZEL

1 - CHILD SEAT TETHER BEZEL

CS

SEATS

23 - 145

THIRD ROW LOAD FLOOR PANEL (Continued)

THIRD ROW CUSHION SLIDER

REMOVAL

(1) Open liftgate.
(2) Remove rear floor stowage bin. (Refer to 23 -

BODY/INTERIOR/REAR FLOOR STOWAGE BIN -
REMOVAL).

(3) Remove third row seat. (Refer to 23 - BODY/

SEATS/THIRD ROW SEAT - REMOVAL).

(4) Remove two bolts (on outboard side of seat)

attaching drive link assembly (Fig. 81).

(5) Remove drive link assembly.
(6) Remove two bolts attaching front cushion pan

to link and riser assemblies (Fig. 82).

(7) Remove cushion assembly by sliding the front

links off of the riser pins and twisting the cushion
assembly to disengage the rear sliders from the riser
tracks (Fig. 83).

(8) Disengage J-straps (Fig. 84).

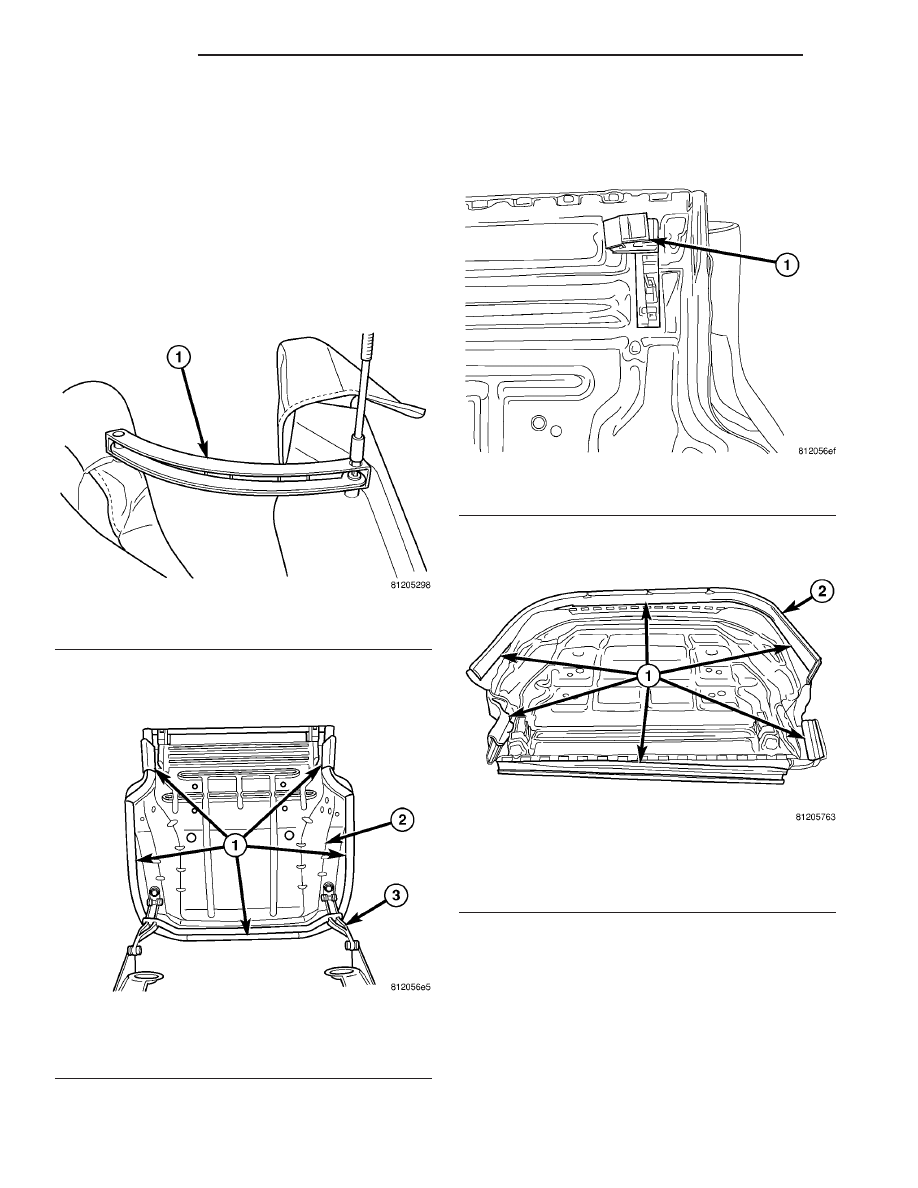

Fig. 81 DRIVE LINK AND SHIELD

1 - DRIVE LINK AND SHIELD

Fig. 82 THIRD ROW SEAT PAN

1 - J-STRAP
2 - SEAT PAN
3 - FRONT LINK ASSEMBLY

Fig. 83 THIRD ROW SEAT SLIDER

1 - SLIDER

Fig. 84 THIRD ROW SEAT CUSHION COVER AND

PAN

1 - J-STRAPS
2 - SEAT CUSHION COVER
